工作原理

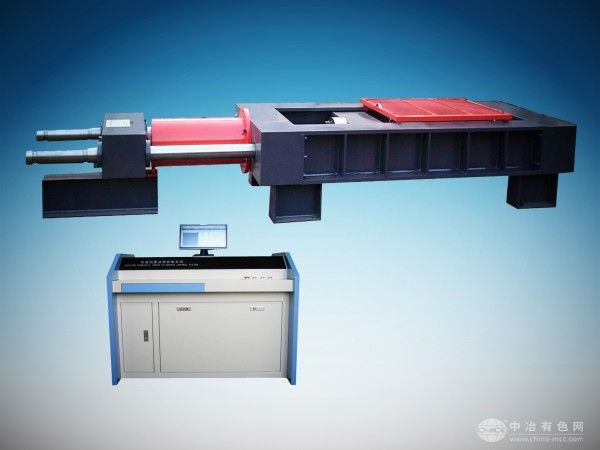

该设备基于电液伺服闭环控制与分布式动态采集技术实现高精度水平加载与数据同步：
试验时，长尺寸试样（如钢绞线、系泊链）两端通过专用锚具固定于左右移动横梁与固定基座间，高压油泵驱动电液伺服阀，控制水平液压缸以设定速率对试样施加拉力。高精度负荷传感器（量程0-2000kN）与激光位移传感器、应变片组实时采集力值、变形量及锚具位移数据，数据经24位高速ADC模块（采样率500kHz）同步传输至工业计算机。系统通过PID+前馈复合算法动态调节液压流量，确保12米测试空间内加载过程平稳无冲击，并自动生成应力-应变曲线、载荷-位移曲线、锚固效率系数及疲劳寿命图。支持恒速率拉伸、恒载荷保持、程序控制及低周疲劳等测试模式，兼容GB/T 14370、ASTM A952、ISO 7500等国际国内标准。
应用范围
适用于以下场景的长尺寸结构件水平力学性能测试：
桥梁工程：斜拉桥拉索、悬索桥主缆、体外预应力钢绞线的水平拉伸强度与松弛率评估；
海洋工程：海洋平台系泊链、浮式风电锚链、海底管道跨接管的抗拉强度与疲劳寿命验证；
轨道交通：高铁接触网线索、地铁隧道管片连接螺栓的水平承载能力分析；
能源开发：核电安全壳预应力锚索、水电站闸门启闭机拉杆的长期性能监测；
科研检测：长尺寸复合材料、新型金属材料的动态力学性能与本构关系研究。
技术参数
型号：HY(WL)-2000KN
最大试验力：2000kN（200吨）
力值精度：±0.5%
测试空间：12000mm（水平方向）
位移分辨率：0.001mm
速度范围：0.001-50mm/min（无级调速）
锚具形式：液压夹紧锚具（适配直径15-50mm钢绞线/系泊链）
驱动方式：电液伺服阀+水平液压缸+高压油泵
控制系统：全数字闭环控制，支持力、位移双闭环同步
数据接口：USB、RS485、以太网、WiFi（可选）
电源：AC380V±10%，50/60Hz，45kW
产品特点
超长测试空间：12米水平卧式框架设计，适配长尺寸试样整体测试，避免分段拼接导致的误差累积，确保数据真实性；
高刚性导轨结构：双导轨+高强度合金钢横梁，刚度达300kN/mm，有效消除200吨级水平载荷下的侧向变形与振动；
专用液压锚具：锚具采用自锁式液压夹紧设计，适配15-50mm直径钢绞线/系泊链，夹持力达2500kN，防止试样打滑或断裂时飞溅；
安全防护机制：配备液压锁紧、过载保护、限位开关、防护网及远程急停按钮，支持试验中断后数据自动保存，保障操作人员与设备安全；
智能化分析软件：内置GB/T、ASTM标准试验方法库，自动生成测试报告并支持数据云端存储、多组对比分析及疲劳寿命预测，助力长尺寸结构件优化设计。
