工作原理

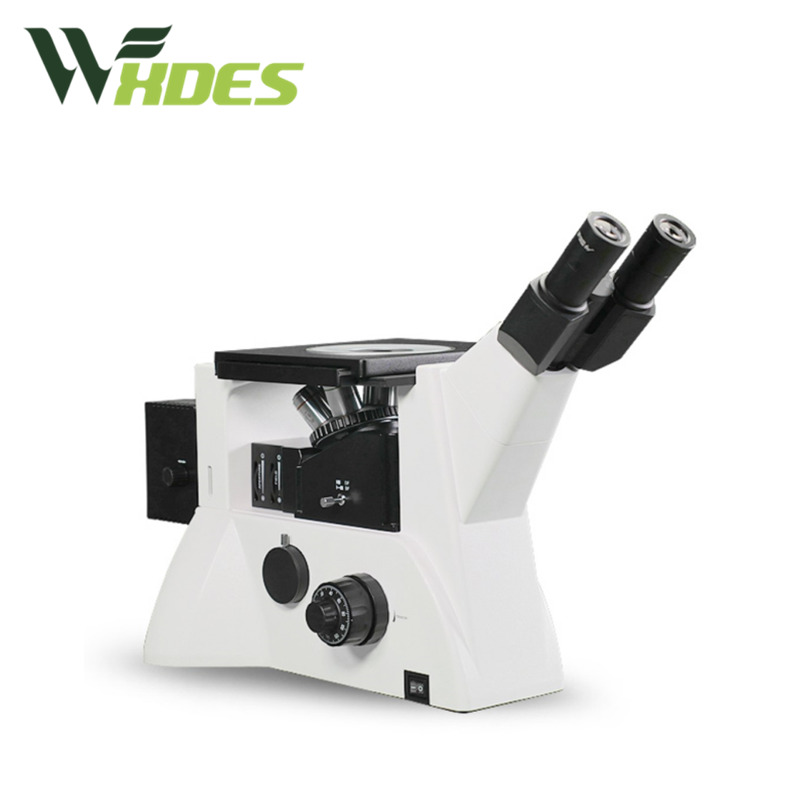

设备采用无限远色差校正光学系统，通过倒置式结构将物镜置于载物台下方，试样表面朝下放置，避免传统正置显微镜对试样高度的限制。光源经柯勒照明系统均匀投射至试样表面，反射光通过物镜汇聚至三目镜筒，形成高分辨率图像。支持明场观察时，孔径光栏控制入射光角度，突出材料表面形貌；切换暗场模式时，环形光栏使光线斜射至试样，仅反射散射光进入物镜，强化微小缺陷的对比度。例如，检测航空发动机叶片涂层孔隙时，暗场模式可清晰识别直径2μm的微孔，检测效率较传统方法提升3倍。
应用范围
金属材料分析：鉴定钢铁、铝合金等材料的晶粒尺寸、相组成及热处理效果；
工业质检：检测铸件气孔、裂纹等缺陷，评估焊接接头质量；
科研教学：支持材料科学、冶金工程等领域的显微结构研究及教学演示。
某新能源汽车企业通过该设备实现电池托盘平面度全检，单件检测耗时≤8秒，平面度误差≤0.02mm。
技术参数
光学系统：无限远平场消色差物镜，支持4X、10X、20X、50X、100X（油镜）多倍率切换；
目镜：大视野WF10X（视场数Φ22mm），瞳距调节范围53-75mm；
载物台：机械移动式，尺寸242×200mm，移动范围30×30mm，适配φ130mm旋转载物台板；
照明：6V30W卤素灯（明场）或12V50W卤素灯（暗场），亮度连续可调；
扩展功能：支持偏光装置、DIC模块及激光扫描测头选配。
产品特点
模块化设计：可快速升级暗场、偏光等功能，适应不同检测需求；
高精度成像：平场物镜与目镜组合，确保视场边缘清晰度与色彩还原性；
人性化操作：30°倾斜三目镜筒减少颈部疲劳，同轴粗微动调焦机构（微动格值2μm）提升操作稳定性；
数据兼容性：标配500万像素CCD接口，兼容SRMAS金相分析软件，支持晶粒度评级、缺陷统计及报告输出。
