工作原理

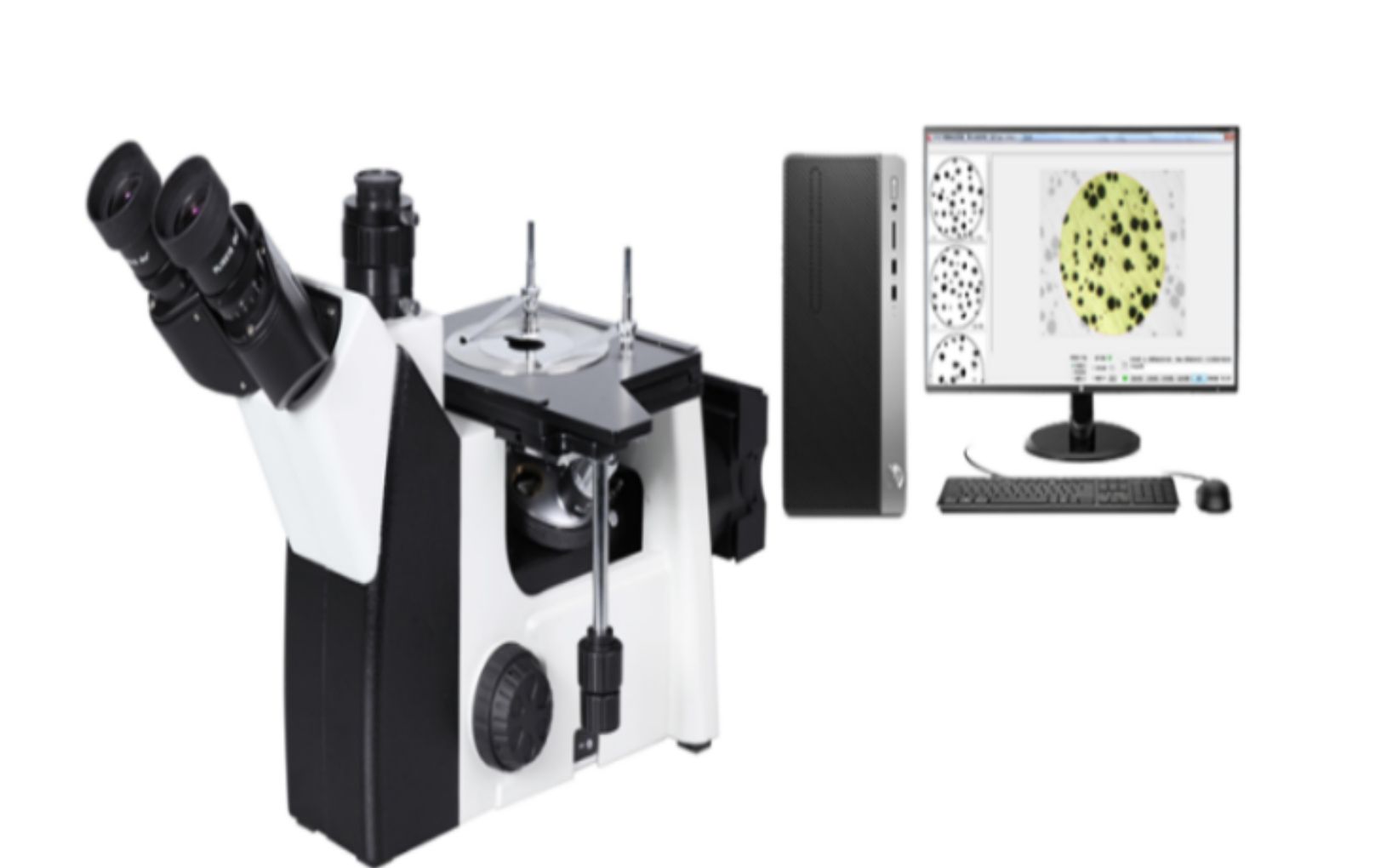

SCM-2000W采用无限远校正光学系统与模块化照明设计，通过高数值孔径（NA）平场复消色差物镜（5X/10X/20X/50X/100X可选）与可调角度明场/偏光照明系统，将铸件样品的金相组织（如石墨形态、珠光体分布、夹杂物类型）清晰放大并投射至目镜或数码接口。设备支持三目观察头设计，可100%切换至外接高清工业相机（如1200万像素CMOS传感器），实时捕捉图像并传输至计算机。配套专业金相分析软件，可自动识别石墨形态（A型/D型/过冷石墨等）、测量珠光体含量、标注夹杂物等级，并生成符合ISO/ASTM标准的检测报告。
应用范围
铸铁检测：灰铸铁、球墨铸铁、蠕墨铸铁的石墨形态分析、基体组织评级（如珠光体/铁素体比例）；
铸钢分析：碳钢、合金钢的晶粒度测量、非金属夹杂物分类（如A/B/C/D类夹杂）、碳化物偏析评估；
铝合金检测：铸造铝合金的共晶硅形态分析、孔隙率统计、过烧组织判定；
失效分析：铸件裂纹源定位、缩孔/疏松缺陷识别、热处理工艺验证；
质量控制：生产过程抽检、原材料验收、工艺优化对比。
技术参数
光学系统：无限远消色差/复消色差光路，齐焦距离45mm
物镜配置：平场复消色差物镜（5X/NA 0.15、10X/NA 0.25、20X/NA 0.40、50X/NA 0.80、100X油镜/NA 1.25）
目镜：高眼点宽视野目镜（10X/Φ22mm，带屈光度调节）
照明系统：6V/30W卤素灯（亮度连续可调）+可旋转偏光装置，支持明场/偏光/暗场切换
数码接口：C-Mount标准接口（适配1英寸传感器），支持USB3.0高速传输
载物台：高精度双层机械载物台（尺寸200mm×160mm，移动范围75mm×50mm，游标精度0.1mm）
调焦机构：同轴粗微调焦（粗调行程30mm，微调精度0.001mm）
产品特点
高精度成像：复消色差物镜与低畸变设计，确保石墨形态、晶界等细节清晰无色差。
智能分析软件：内置铸件标准数据库（如ISO 945、ASTM A247），支持一键自动评级、图像拼接、三维重建等功能。
模块化扩展：可选配微分干涉相衬（DIC）模块、热台附件（实时观察相变过程）、硬度计联动接口。
人性化设计：三目头45°倾斜+360°旋转，适配不同操作姿势；防霉光学部件与密封机身，适应铸造车间高粉尘环境。
高效节能：LED冷光源升级选项（可选配），寿命超5万小时，降低长期使用成本。
