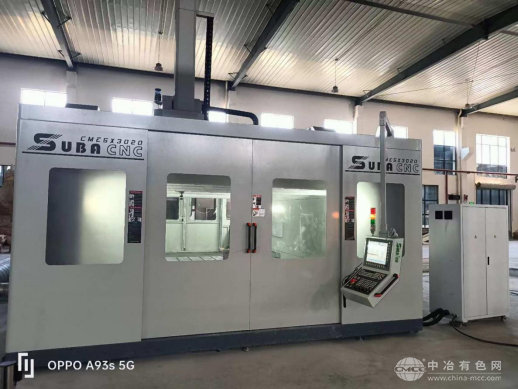

全密闭五轴加工中心
大型桥式五轴加工中心是复合材料行业专用的高精度大型CNC加工中心，采用桥式横梁优质结构，根据不同客户的加工所需，可量身定制。加工行程Y轴可达60M，X轴可达8M，Z轴可达2.5M，能够一次性加工各种大尺寸的复合材料工件，特别是针对难加工，精度要求高的航空航天工件具有丰富经验。
适用加工材料:碳纤维，玻璃钢，芳纶蜂窝，铝蜂窝，泡沫，蜂窝面板，代木等复合材料。
应用领域:风电，航空航天，风力叶片，大型模型，机翼，机身，航空结构件。
|
项目 |
单位 |
主要参数 |
||
|
行程 |
X轴直线行程(横梁前后移动) |
mm |
3600 |
|
|
Y轴直线行程(托板左右移动) |
mm |
2600 |
||
|
Z轴直线行程(滑枕上下移动) |
mm |
1300 |
||
|
A轴旋转行程(主轴在摆臂上摆动) |
° |
120 |
||
|
C轴旋转行程(机头绕Z旋转) |
° |
320 |
||
|
主轴垂直方向鼻端到工作台最小距离 |
mm |
65 |
||
|
主轴垂直方向鼻端到工作台最大距离 |
mm |
1365 |
||
|
主轴水平方向A轴旋转中心到工作台最小距离 |
mm |
200 |
||
|
主轴水平方向A轴旋转中心到工作台最大距离 |
mm |
1500 |
||
|
工作台 |
尺寸 |
mm |
3000*2000 |
|
|
最大承重 |
t |
20 |
||
|
T型槽间距 |
mm |
250 |
||
|
T型材宽度 |
mm |
18 |
||
|
T型槽规格 |
|
M16 |
||
|
T型槽结构 |
|
钢结构 |
||
|
五轴头 |
伺服电机 |
|
日本安川 |
|
|
A轴伺服功率 |
w |
400 |
||
|
C轴伺服功率 |
w |
750 |
||
|
伺服电机编码器（总线绝对式） |
bit |
20 |
||
|
齿轮箱 |
|
谐波减速器 |
||
|
最大连续扭矩 |
Nm |
380 |
||
|
峰值扭矩 |
Nm |
570 |
||
|
主轴 |
锥孔规格 |
|
HSK 63F |
|
|
最高转速 |
rpm |
24000 |
||
|
功率 |
kW |
15/17 |
||
|
扭矩 |
Nm |
11.9/13.8 |
||
|
变频器 |
kW |
18 |
||
|
冷却系统 |
|
冷却液/纯净水 |
||
|
刀具冷却系统 |
|
|
低温冷气 |
|
|
进给 |
X轴最大移动速度 |
mm/min |
20000 |
|
|
Y轴最大移动速度 |
mm/min |
30000 |
||
|
Z轴最大移动速度 |
mm/min |
15000 |
||
|
A轴最大移动速度 |
°/’ |
6100 |
||
|
C轴最大移动速度 |
°/’ |
6100 |
||
|
定位精度 |
X轴 |
mm/m |
±0.041 |
|
|
Y轴 |
mm/m |
±0.040 |
||
|
Z轴 |
mm/m |
±0.038 |
||
|
A轴 |
arcmin |
1.000 |
||
|
C轴 |
arcmin |
1.000 |
||
|
重复定位精度 |
X轴 |
mm/m |
±0.025 |
|
|
Y轴 |
mm/m |
±0.022 |
||
|
Z轴 |
mm/m |
±0.020 |
||
|
A轴 |
arcmin |
1.000 |
||
|
C轴 |
arcmin |
1.000 |
||
|
刀库 |
刀库容量 |
个 |
8 |
|
|
刀柄规格 |
|
HSK 63F |
||
|
刀具最大重量 |
kg |
6 |
||
|
刀具最大长度 |
mm |
270 |
||
|
数控系统 |
|
|
莱纳克五轴系统 |
|
|
手轮 |
|
|
无线 |
|
|
伺服电机 |
总线绝对式 |
|
日本安川 |
|
|
伺服驱动器 |
总线绝对式 |
|
日本安川 |
|
|
机床线缆 |
|
|
德国易格斯 |
|
|
传动系统 |
齿条 |
X轴、Y轴 |
|
研磨斜齿条 |
|
丝杆 |
Z轴 |
|
高精度滚珠丝杆 |
|
|
导轨 |
X轴、Y轴、Z轴 |
|
台湾CSK |
|
|
齿轮箱 |
X轴、Y轴、Z轴 |
|
日本SHIPO |
|
|
润滑系统 |
|
|
油脂润滑 |
|
|
主要电气元器件 |
|
|
法国施耐德 |
|
|
主要气动元器件 |
|
|
SMC |
|
