箱式压滤机

1829

规格/型号：暂无

品牌：暂无

应用领域：暂无

产地：山东 - 烟台

厂家/供应商：烟台金鹏矿业机械有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2022-02-16

级别：待认证

箱式压滤机说明介绍

压滤机是一种常用的固液分离设备，在18世纪初就应用于化工生产，至今仍广泛应用于化工、制药、冶金、染料、食品、酿造、陶瓷以及环保等行业。在矿山选矿厂中，常被作为尾矿干排设备，即尾矿处理设备。所以，也被称为尾矿干排压滤机。
适用范围 : 化工、制药、冶金、染料、食品、酿造、陶瓷以及环保等行业
滤板材质 : 不锈钢、铸铁、橡胶、增强聚丙烯（塑料）、高分子PE等
生产能力 : 10-30m³/h

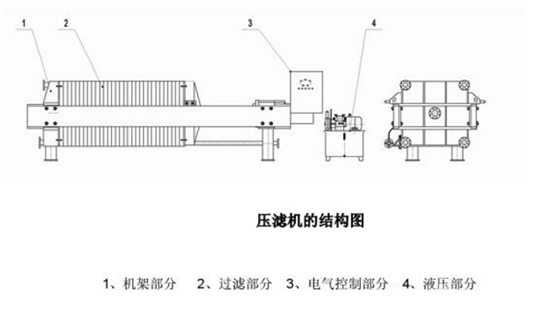

产品结构
压滤机液压压紧机构的组成由液压站、油缸、活塞、活塞杆以及活塞杆与压紧板连接的哈夫兰卡片。液压站的结构组成有电机、油泵、溢流阀（调节压力）换向阀、压力表、油路、油箱。

产品工作原理
过滤方式：滤液流出的方式分明流过滤和暗流过滤。明流过滤，每个滤板的下方出液孔上装有水咀，滤液直观地从水咀里流出。暗流过滤，每个滤板的下方设有出液通道孔，若干块滤板的出液孔连成一个出液通道，由止推板下方的出液孔相连接的管道排出。
洗涤方式：滤饼需要洗涤时，有时流单向洗涤和双向洗涤，暗流单向洗涤和双向洗涤。
产品优势
1、耗能比较省，用电量比较小。
2、工作环境比较好，占地面积不大一般在十到十五平米。
3、过滤后的泥饼比较干，水分含量少。
4、当污水中含有少量污泥时，分离效果比较好，处理量大，成本很小。
5、不需要其他辅助设备。

产品参数

型号	过滤面积㎡	滤室数量	滤板规格	滤样厚度mm	滤室容积m³	过滤压力Mpa	地脚中心mm	外形尺寸(长×宽×高）mm	电机功率kw	重量kg
XMAZ800U	20	20	800×800×55	25	0.24	0.5	2265	3215×1320×1160	2.2	2073
XMAZ800U	30	30			0.37	0.8	2815	3765×1320×1160		3090
XMAZ800U	40	40			0.49	0.8	3365	4315×1320×1160		3380
XMAZ800U	50	50			0.62	1	3915	4865×1320×1160		3090
XMAZ800U	60	60			0.74	1	4465	5415×1320×1160		4070
XMAZ800U	70	70			0.87	1.6	5015	5965×1320×1160		4360
XMAZ800U	80	80			1	1.6	5565	6515×1320×1160		4700
XMAZ1000U	100	62	1000×1000×60	30	1.48	0.5-1.6	5020	6110×1460×1360	3	6200
XMAZ1000U	120	75	1000×1000×60		1.8		5800	6890×1460×1360		6710
XMAZ1250U	150	58	1250×1250×65		2.26		5390	6920×1850×1620		11800
XMAZ1250U	180	69			2.7		6100	7630×1850×1620		12700
XMAZ1250U	200	79			3.02		6620	8150×1850×1620		13300
XMAZ1250U	220	84			3.29		7080	8610×1850×1620		13900
XMAZ1250U	250	95			3.73		7290	9320×1850×1620		14800
XMAZ1500U	300	77	1500×1500×70	32	4.76	0.7-1.6	7450	9100×1960×1780	5.5	27000
XMAZ1500U	320	83			5.14		7870	9520×1960×1780		27690
XMAZ1500U	340	88			5.45		8220	9870×1960×1780		28380
XMAZ1500U	350	90	1500×1500×70		5.58		8360	10010×1960×1780		28730
XMAZ1500U	380	98			6.08		8920	10570×1960×1780		29760
XMAZ1500U	400	103			6.39		9270	10920×1960×1780		30450
XMAZ1500U	450	116			7.21		10180	11830×1960×1780		32170
XMAZ1500U	500	128			7.96		11020	12670×1960×1780		33890
