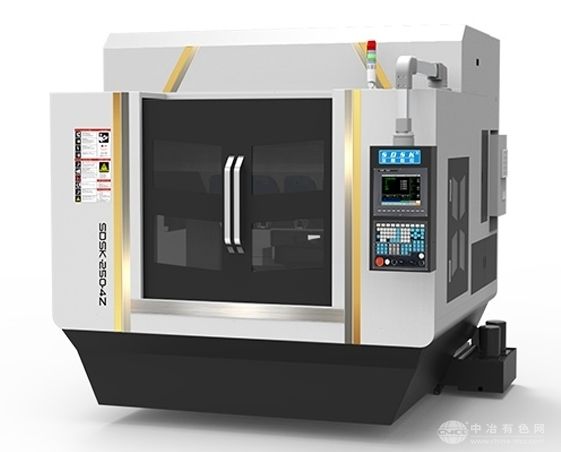

带刀库四头精雕机

带刀库四头精雕机

334
规格/型号:SDSK250-4Z-HSKE32
品牌:精雕数控
应用领域:材料制备
产地:广东 - 深圳
厂家/供应商:深圳市精雕数控设备有限公司
咨询电话::13924586646(请说明信息源自“中冶有色网”)
更新时间:2025-05-08
级别:待认证

带刀库四头精雕机说明介绍

带刀库四头精雕机

带刀库四头精雕机


品牌 深雕数控/SDSK

型号 SDSK250-4Z-HSKE32

厂商性质 生产商

所在地 深圳市


产品简介


产地国产界面语言中文

销售区域全国

SDSK250-4Z-HSKE32带刀库四头精雕机是专门为客户量身定做的四头精雕机; 配双排直排8位刀库;运动方式为Y轴工作台前后移动,X轴左右移动,Z轴上下移动。


详细介绍


一、机器简介:


1、SDSK250-4Z-HSKE32带刀库四头精雕机是专门为客户量身定做的四头精雕机; 配双排直排8位刀库;运动方式为Y轴工作台前后移动,X轴左右移动,Z轴上下移动。

2、定梁式龙门结构;机身采用顶级的花岗岩(大理石)结构、永远不变形。

3、特别适用于各类不锈钢、碳纤维、PC、压克力、塑料等零件的精密雕铣、切割、钻孔等加工;各类玻璃、陶瓷、晶体、等零件的精密磨削、抛光、钻孔等加工。


二、SDSK250-4Z-HSKE32带刀库四头精雕机机器主要配置清单(单位:mm)


序号规 格 说 明数量原产地

1.新代数控系统(200MA)1套中国台湾

2.XY4Z轴配XY2.0KW、Z0.75KW新代伺服电机,Z带抱阐各1套中国台湾

3.新代变频器4个中国台湾

4.大理石机身,大理石横梁1套山东

5.铸铁机械配件全套自制

6.XYZ轴用 中国台湾上银/银泰精密级直线导轨(XYZ20)全套中国台湾

7.XYZ轴用 中国台湾上银/银泰精密级滚珠丝杆(XY2505/Z2005)1套中国台湾

8.施耐德电气配件1批德国

9.电主轴 (型号HSKE32-100-36000)4.5KW,气动换刀4个深圳

10.配双排直排8位刀库1套自制

11.电箱恒温空调1个东莞

12.进口NSK/KOYO P4级角接触配对轴承全套日本

13.主轴水冷机1台东莞

14.电子手轮1套自制

15.X/Y/Z轴配三防布风琴罩/Y轴不锈钢防水罩各1套自制

16.X/Y/Z轴配塑料拖链各1套东莞

17.自动润滑油泵1套东莞

18.气过滤器2套浙江

19.喷水装置4套自制

20.喷雾装置4套自制

21.水泵1个常州

22.对刀仪2个深圳

23.刀柄(配大小全套缩咀)2个中国台湾

24.机床附件1套深圳


三、设备主要技术参数:(单位:mm)


机型SDSK250-4Z-HSKE32

外型尺寸长2350*宽1500*高2200 左右

工作台尺寸XY1000*400 (T型槽M10)

龙门宽度1100

主轴鼻端至台面最高240~低120

X/Y/Z行程X﹕250

Y﹕400

Z﹕120

最大快移速度XYZX﹕15米/分钟

Y﹕15米/分钟

Z:15米/分钟

最大加工速度12米/分钟

伺服系统交流伺服

系统分辨率0.001

三轴垂直度0.01mm

加工精度±0.01mm

XYZ轴切割精度±0.01mm

XYZ定位精度±0.01mm

重复定位精度0.005mm

主轴数4个(主轴距离4*250)

电主轴额定功率4.5KW

电主轴额定扭矩(S7)2.5N.m

双排直排刀库4*8位

换刀方式自动

主轴转速36000rpm/min

夹持刀柄HSKE32

对刀方式自动

台面承受负荷600Kg

额定电压380V/50HZ

整机最大功率27KW

整机重量3500Kg左右
