低压离心通风机

低压离心通风机

370
规格/型号:4-68型
品牌:罗泰风机
应用领域:环境保护
产地:山东 - 滨州
厂家/供应商:山东罗泰通风装备有限公司
咨询电话::0543-4288881(请说明信息源自“中冶有色网”)
更新时间:2025-05-08
级别:待认证

低压离心通风机说明介绍

高压离心通风机

低压离心通风机

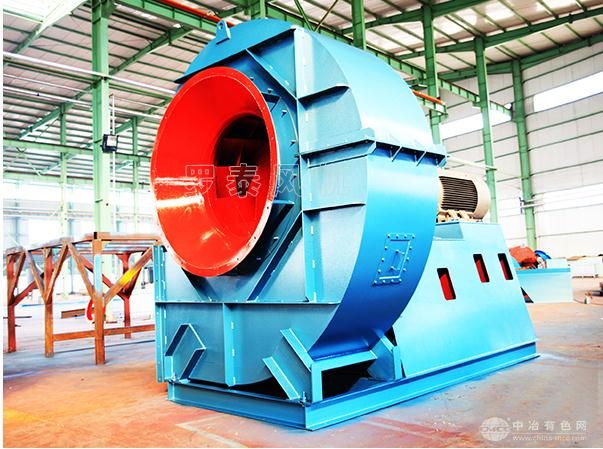

产品介绍

4-68型低压离心通风机一般用于工厂、矿山隧道及大型建筑物的通风换气,既可用作输入气体,亦可用作输出气体,本风机可输送空气或其它不自燃、不易爆、不挥发、对人体无害、对钢材无腐蚀性之气体,且气体内不得有粘性物质,所含尘土及硬质颗粒物不大于150mg/m,气体温度不得超80℃。


产品型式:

本风机通常制成单吸入式,机号有:№2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、16、20等十二个机号。


风机可制成右旋或左旋两种型式,从电机一端正视,叶轮按顺时针方向旋转者称右旋风机,以“右”表示,反之,称左旋风机,以“左”表示。

风机的传动方式分A、B、C、D四种,№2.8~5采用A式,以电机直联传动,风机的叶轮、机壳直接固定在电机轴和法兰盘上(电机用D2/T2型);№6.3~12.5采用悬臂支承装置,又分为C式(皮带传动,皮带轮在轴承外侧)和D式(用联轴器联接传动)两种传动方式;№16、20则为B式悬臂支承装置,皮带传动,皮带轮在轴承中间。

产品结构特征:
①4-68型风机的№2.8~6A主要由叶轮、机壳、进风口等部分配电机直联组成。№6.3~20除上述部分外还有传动部分:

②叶轮:由12片后倾机翼形叶片焊接于弧锥型的轮盖与平板轮盘中间,均用钢板制造,并经静动平衡校正和超速运转实验,空气性能良好,效率高,运转平稳。

③机壳:机壳是普通钢板焊接而成的蜗形体,机壳作成两种不同型式,№2.8~5机壳作成整体,不能拆开,№16B、20B机壳作成三开式,除沿中分水平面分 为两半外,上半部再沿垂直中心线分为两半,用螺栓连接,以便维修时可垂直吊出转子。

④进风口:作成收敛式流线型结构,用螺栓固定于风机入口一侧。

⑤传动组:由主轴、轴承箱、滚动轴承、皮带轮或联轴器等组成。主轴由钢加工制作。№6.3~12.5四个机号,轴承箱整体结构且装有温度计和油标,№16B、20B两个机号风用二只并列轴承座,在轴承座上装有温度计,采用轴承润滑脂润滑。
