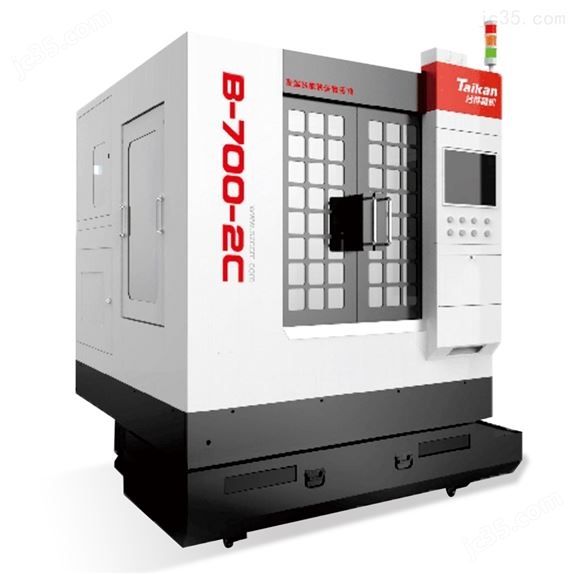

B-700-2C高速双头精雕机(机械手)
品 牌:台群精机/TaiKan
厂商性质:生产商
所 在 地:深圳市
产品简介
产地国产定位精度X轴:0.01mm,Y轴:0.01mm,Z轴:0.008mm
工作台尺寸(长×宽)500*700mm工作台最大承重90kg
加工材质硬金属,软金属,合金,钢结构,塑料,布料,板材,橡胶,玻璃,陶瓷,石材,骨头,皮质材料,磁性材料,其他加工行程X轴:370mm,Y轴:200mm,Z轴:90mm
外形尺寸(长×宽×高)1420*1510*1910mm销售区域全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
重复定位精度X轴:0.008mm,Y轴:0.008mm,Z轴:0.005mm重量1860kg
主轴功率1.8kw主轴转速60000r/min
B-700-2C高速双头精雕机(机械手)广泛用于3C行业玻璃盖板的磨削、钻孔加工,亚克力、赛刚等。
详情介绍B-700-2C高速双头精雕机(机械手)产品介绍:
产品特性
1、机床主体材质及结构---高刚性,稳定性好:
机床底座/横梁人造大理石材质,耐腐蚀性强,热稳定性优,精度保持性好;机床主体结构经过计算机有限元分析,合理布局床身、横梁结构,与同类机床相比,在机床精度的稳定性上更好;
2、进口关键零部件---高精度,可靠性好:
各轴采用高精度滚珠线轨(P级)和丝杆(C3级),实现机床高精度加工;
3、地轨式机械手:
搭配自制地轨式机械手,机械手经过数年的使用改良,已形成一款高防护性、高稳定性、长使用寿命的稳定机械手,再配以50片高容量料盒,可有效提高加工效率和机台稼动率,减少劳动力投入;
4、直排伺服刀库:
刀库为伺服直排刀库,Y向运动与Y轴共轨,不换刀情况下刀库远离加工区域,防护效果好;更能充分利用龙门跨距增加刀库容量;
5、应用范围---多行业通用,适用多种产品加工:
精雕机的适用范围比较广,广泛用于手机前后玻璃盖板开孔及外形加工,以及保护膜片加工,PC、亚克力、PET视窗镜片的切割、倒边。
应用领域
精雕机的适用范围比较广,广泛用于手机前后玻璃盖板开孔及外形加工;以及保护膜片加工;
PC、亚克力、PET视窗镜片的切割、倒边。
产品参数
名 称项 目参 数
工作台 工作台尺寸(mm) 700 * 500
工作台至主轴鼻端的距离(mm) 60 - 150
最大承载重量(Kg) 150
T型槽工作台 7-8*56.5
行程 X向行程(mm) 370
Y向行程(mm) 200
Z向行程(mm) 90
主轴 主轴功率(Kw) 4.0
主轴最高转速(rpm) 60000
主轴直径(mm) φ62
主轴换刀方式 气动换刀
主轴间距 350
刀柄规格
直柄式(Φ3.175 Φ4 Φ6.0)
轴端静态跳动(主轴端面距测试棒5mm处) (μm) ≤2
进给速度 最大空跑进给速度(m/min) 15
最大切削进给速度(m/min) 0 - 8
机床精度 定位精度:X/Y/Z(mm) 0.005 / 0.005 / 0.005 (300mm)
重复定位精度 :X/Y/Z(mm) 0.003 / 0.003 / 0.003
循圆精度(mm) ≤0.015/φ300
机械手
机械手
地轨式机械手
主轴冷却 主轴冷却机制冷量(W) ≥1000
润滑装置 润滑方式 自动稀脂润滑
动力源 空气机压力(Mpa) ≥0.6
外部真空源接口 φ19内径2m
电力需求(Kw) 9.5
其它参数 外型尺寸(前后*左右*上下mm) 2279*1653*2171
重量(约重:Kg) 2080
是否配置网络传输、监控功能 有
是否配置对刀仪 有
注:机床外形因配置有所变化,不做另行通知。
