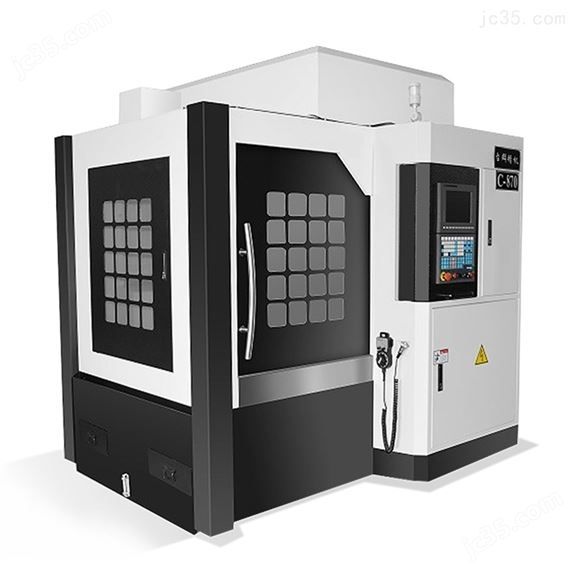

台群雕铣机
产品型号:C-870
品 牌:台群精机/TaiKan
厂商性质:生产商
所 在 地:深圳市
产品简介
产地国产定位精度X轴:0.005mm,Y轴:0.005mm,Z轴:0.005mm
工作台尺寸(长×宽)500*600mm工作台最大承重350kg
加工行程X轴:635mm,Y轴:500mm,Z轴:240mm数控系统无,可选配,三菱/MITSUBISHI,广州数控/GSK,维宏/NCStudio,西门子/SIEMENS,海德汉/HEIDENHAIN,法格/FAGOR,发那科/FANUC,凯恩帝/KND,宝元/LNC,新代/SYNTEC,海德盟/Higerman,其他数控系统
外形尺寸(长×宽×高)2020*1900*2300mm销售区域全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
重复定位精度X轴:0.003mm,Y轴:0.003mm,Z轴:0.003mm重量3100kg
主轴功率5.5kw主轴转速24000r/min
台群雕铣机C-870性价比高、加工速度快、加工产品光洁度好,适用范围比较广,对不同材料:钢、铜、铝、石墨、有机玻璃等均可精密加工。广泛用于精密模具模仁粗精加工一次完成,模具紫铜电极、铝件产品批量加工、鞋模制造、治具加工、钟表眼镜等行业。
详情介绍台群雕铣机C-870产品介绍:
产品特性
1、封闭型外罩,双面门开启封对产品加工方便。采用日本、中国台湾技术研发新代专 用高速雕铣机控制系统。
2、主要部件均进口:日本、瑞士、德国、中国台湾,如:伺服电机、线轨、连轴器、丝杆装配。
3、对不同材料:钢、铜、铝、石墨、有机玻璃等均可精密加工。
4、主轴在高速工作中可自行冷却,确保热量不会损坏主轴特性。
5、精密滚珠丝杆与线性导轨、连轴器有紧密测量,确保在加工过程中稳定,返回动作零间隙。
6、该机型可根据客户需求随时根据客户需要随时加装刀库,提高生产效率。
应用领域
台群精机雕铣机C-870适用范围比较广,对不同材料:钢、铜、铝、石墨、有机玻璃等均可精密加工。
广泛用于精密模具模仁粗精加工一次完成,模具紫铜工、铝件产品批量加工、鞋模制造、治具加工、钟表眼镜等行业。
产品参数
名 称项 目参 数
工作台 工作台尺寸(mm) 700 * 800
工作台至主轴鼻端的距离(mm) 140 - 460
最大承载重量(Kg) 350
T型槽工作台 5-14*100
行程 X向行程(mm) 700
Y向行程(mm) 800
Z向行程(mm) 320
主轴 主轴功率(Kw) 5.5
主轴最高转速(rpm) 24000
主轴直径(mm) φ125
主轴换刀方式 气动换刀
刀柄形式 BT30 - ER25
轴端静态跳动(主轴端面距测试棒5mm处) (μm) ≤2
进给速度 最大空跑进给速度(m/min) 24
最大切削进给速度(m/min) 12
机床精度 定位精度:X/Y/Z(mm) 0.006 / 0.006 / 0.006 (300mm)
重复定位精度 :X/Y/Z(mm) 0.004 / 0.004 / 0.004
循圆精度 (mm) ≤0.015/φ300
刀库 刀库容量( T ) 13
主轴冷却 主轴冷却机制冷量(W) ≥1000
润滑装置 润滑方式 自动稀脂润滑
动力源 空气机压力(Mpa) ≥0.6
外部真空源接口 φ19内径2m
电力需求(Kw) 13
其它参数 外型尺寸(前后*左右*上下mm) 2460*1850*2500
重量(约重:Kg) 3800
是否配置网络传输、监控功能 有
是否配置对刀仪 有
