无极绳绞车位置动态监测及保护装置
产品介绍：
无极绳绞车位置动态监测及保护装置是矿用无极绳运输系统的配套选装设备，通过矿用彩色液晶屏人机界面来集中显示整个无极绳运输系统的工作状态，并可实现绞车的全自动化控制。
ZJB127型无极绳绞车位置动态监测及保护装置以进口高速可编程控制器(PLC)为核心，包含如下功能:梭车的运行位置实时动态显示、绞车运行速度实时显示、系统运输故障实时监控、绞车急停控制、过卷保护、岔道语言警示、沿道语言通讯等功能。整套设备安装调试简单方便，保护功能安全可靠，操作简单、维护方便。
无极绳绞车位置动态监测及保护装置
产品组成：
ZJB127无极绳绞车位置监测保护装置由ZJB127-Z矿用隔爆兼本安型无极绳绞车位置监测保护装置主机(MCH110068)、TH18矿用本安型操作台(MAB110129)、KXH127矿用隔爆兼本安型声光信号器(MIHB110009)、KHGJ0.5/24矿用本安型过卷开关(MAD130532)、GH-18ZD矿用本安型霍尔传感器(MFB100308)、KTL113漏泄通信系统(MHC110067)等六大部分组成。
(一)矿用隔爆兼本安型无极绳绞车位置监测保护装置主机
1.产品型号：ZJB127-Z 2.额定电压:AC127V 3.输出电压:DC18V 4.功能说明:无极绳绞车位置监测保护装置主机为本系统的控制核心，采用进口PLC实现集中控制，它接收传感器和操作台发出的控制信号，并向操作台和语音报警灯箱发出控制指令。

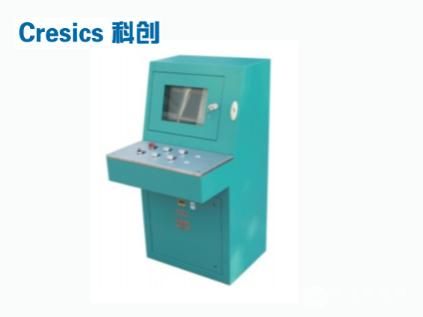

( 二)矿用本安型操作台
1.产品型号:TH18
2.额定电压:DC18V
3.显示屏规格:10.1寸彩色液晶显示屏
4.功能说明:接受来自保护装置主机发出的控制指令,动态显示梭车及牵引车的运行位置,同时监控画面上绘有绞车安装巷道的剖面图,实时显示梭车及牵引车是否处于变坡点、平巷、弯道或者岔道口。
(三)矿用隔爆兼本安型声光信号器
1.产品型号:KXH127型号
2.工作电压AC127V
3.功能说明:向保护装置主机发出控制指令,集打点按钮、指示灯、防爆电铃几种功能于一体,并且还具有通讯、急停控制等功能。
(四)矿用本安型霍尔传感器
1.产品型号:GH-18ZD
2.额定电压:DC18V
3.功能说明：安装在绞车的滚筒上,作用是捕捉绞车的脉冲信号并传入保护装置主机的PLC中,以此来测定绞车速度和矿车的位置。
(五)矿用本安型过卷开关
1.产品型号:KHGJO.5/24
2.额定电压:DC18V
3.功×能说明:安装在无极绳绞车轨道的前端和末端，起到过卷保护的功能。
无极绳绞车位置动态监测及保护装置
功能特点：
1、控制系统采用进口PLC可编程控制器，系统的实时性好，可靠性高，数据处理速度快。
2、采用10.1"彩色液晶显示屏动态显示,界面直观友好，操作简便，可显示以机头为零点的牵引车的位置，同时监控画面上绘有绞车安装巷道的剖面图，实时显示牵引车是否处于变坡点、平巷、弯道或者岔道口。
3、完善的语音广播提示功能：
a.在绞车起动、停止、过卷、急停、超速、欠速或到达卸料点时，主机都将发出语音提示，并且通过信号急停控制箱在巷道内广播。
b.当牵引车经过岔道口、弯道口、变坡点时，安装于附近的语音灯光报警装置会发出“正在行车，行人注意安全”的警示，提醒过往工人注意避让。
4、双重过卷保护功能：a.程序上的软限位;b.安装于机头和机尾的光电式过卷开关。
5、完善的速度保护功能：当牵引车出现严重超速或打滑时，主机能及时检测到并停车。
6、可自动控制跑车防护装置(斜巷挡车装置)：在牵引车即将经过跑车防护装置(斜巷挡车装置)位置时，主机将控制挡车器打开，而在牵引车通过后，跑车防护装置(斜巷挡车装置)又将自动关闭。
7、自动定位功能：设置好卸料点位置并设置好绞车，当牵引车到达卸料点时，装置将自动停车。
8、漏泄功能通讯：配接漏泄电缆和手持电台，装置可以实现跟车员随时随地与绞车操作员进行通话交流，打点、紧急停止绞车等功能的运行。
