本设备主要用于冷轧精密铜板及铝板带的纵向剪切。可进行切边和分条 。
其组成部分主要包含：卷材储料鞍座(存贮1个卷)、上卷车、开卷机(带有收纸机)、活套Ⅰ、纵剪单元、边料打球机、活套Ⅱ、随动张力装置、卷取机(带有衬纸机)、侧支撑(收放卷各一)、液压控制系统、供电和电控系统、气动系统、配套工装模具、工具和随机备品备件等。
卖方保证本设备是完整的、最新设计的、材料合格的、全新的、能满足买方稳定生产和长期运行的设备，并确保本设备的结构、性能、参数等各项指标，均能充分满足买方所提出的各项技术要求。
一. 概述
本项目是为 浙江金特新材料科技有限公司 建设一条规格为： 0.1～1.3×650mm冷轧铜/铝材、年产量 2万吨纵剪机生产线。用于将带材切边、分条纵剪、分卷或重卷为成品。
1. 用途
该纵剪机组用于将金属料卷经开卷后沿纵向进行多条剪切，并将分切后的条料在一定的张力下重新整齐的卷绕成卷;
2. 特点
针对薄态及软态有色带特性，具有剪切精度高、材料表面无划伤;
机内所有过辊采用轻质辊，表面涂层，减少由于辊筒不转动产生的擦划伤;
柔性压板张力机，且张力机可随卷取半径增大而变化高度，保持卷取轧线角度位置不变，满足高质量的薄带卷取要求;
加工材料剪切宽度公差严格、毛刺小、表面无擦伤，配置多规格卷取芯轴直径、自动化程度高等特点。
二. 生产规模和产品方案
2.1. 生产规模： 铜铝带(0.1～1.3)mm×(200～650)mm，2万吨/年;
2.3. 材料性能：
σb=190～800N/mm2
σs=70～420N/mm2
δ=2～30%
E=10,500～13,500 Kg/mm2
软态、半硬态、硬态
2.4.卷材尺寸：
内径规格Ⅰ： Φ500mm
内径规格Ⅱ： Φ610mm
原料卷最大外径： Φ1600mm
原料卷宽度： 200～650mm
2.5.卷材重量： ≤8.0T
三. 生产线基本配置及要求
生产规模： 铜铝带0.1～1.3mm，2万吨/年
机组方向： 自右至左(从操作侧看)
穿带速度： 10m/min
机组速度： 10～200m/min;
速度控制精度: ±0.1%;
张力控制精度： ≤2%(稳态时)，≤3%(加减速时);
记米精度： ≤0.3%
卷取张力： 0.35～12.1KN;
停车制动时间： ≤10s
紧急制动时间： ≤3s
圆盘剪刀架精度：
轴肩跳动： ≤0.0045㎜;
刀轴轴向游隙： ≤0.0045㎜;
两刀轴平行度： ≤0.005㎜;
张力台装置压力调整有高精度压力表和保压装置;
张力台装置为随动机构，可随卷取半径变化而升降;
备料台： 1台(存1卷料)
收纸机： 1台
上料小车： 1台
开卷机： 1个

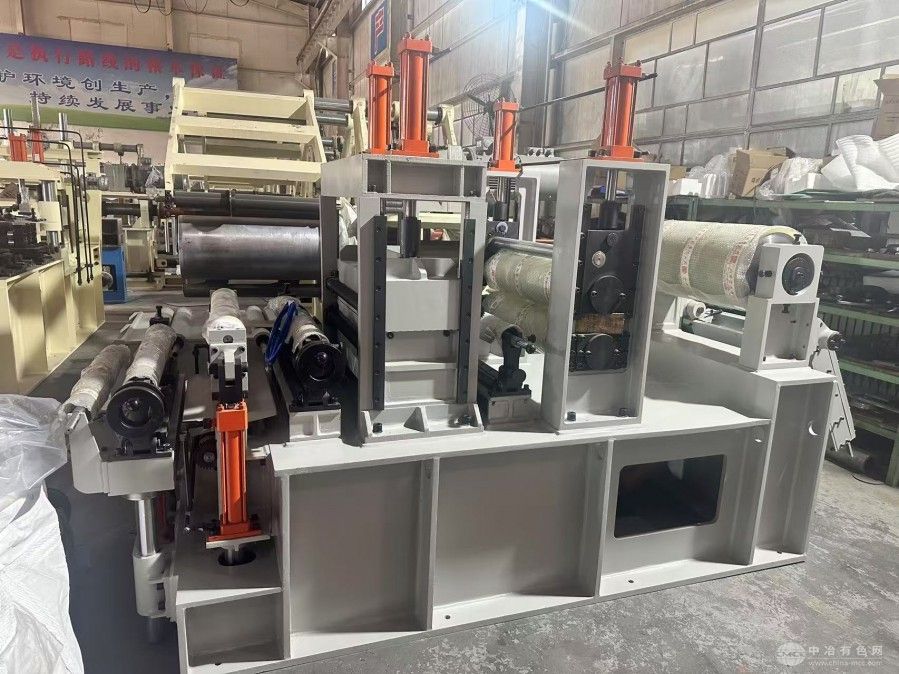

纵剪机： 1台
卷边机： 1台
随动张力台： 1台

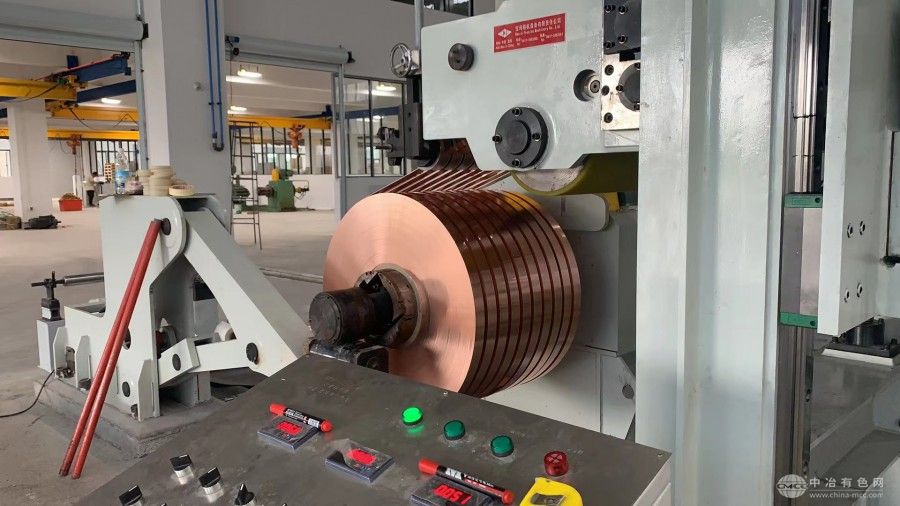

卷取机： 1台
卸料小车： 1台
侧支撑： 2台
衬纸机： 1台
机组全长： ～17m
装机容量： ～182 Kw
生产能源： 水、电
机组传动方式： 交流变频调速传动
四.成品质量要求
1. 剪切条数:
δ=0.1～0.3mm时：30条
δ=0.3-0.6mm时：15条
δ=0.6-1.3mm时：10条
2. 内径尺寸：
内径规格Ⅰ：Φ300mm
内径规格Ⅱ：Φ400mm
内径规格Ⅲ：Φ500mm
3. 外径尺寸： ≤Φ1600mm
4. 最窄剪切宽度; 15mm
5. 成品卷精度要求：
镰刀弯： ≤1mm/1000mm(宽度≥20mm时)
宽度公差: 宽度12～40mm时 ±0.015mm
宽度40～100mm时 ±0.02mm
宽度≥100mm时 ±0.025mm
卷取塔行度： ±0.85mm
错层度： ±0.75mm
毛刺：≤带材厚度的5% (软态)、<带材厚度的2% (硬态)
