煤矿用液压锚杆钻车

煤矿用液压锚杆钻车

3721
规格/型号:CMM2-30
品牌:中煤
应用领域:矿山
产地:山东 - 济宁
厂家/供应商:山东中煤工矿物资集团有限公司
咨询电话::18660761688(请说明信息源自“中冶有色网”)
更新时间:2025-04-23
级别:待认证

煤矿用液压锚杆钻车说明介绍

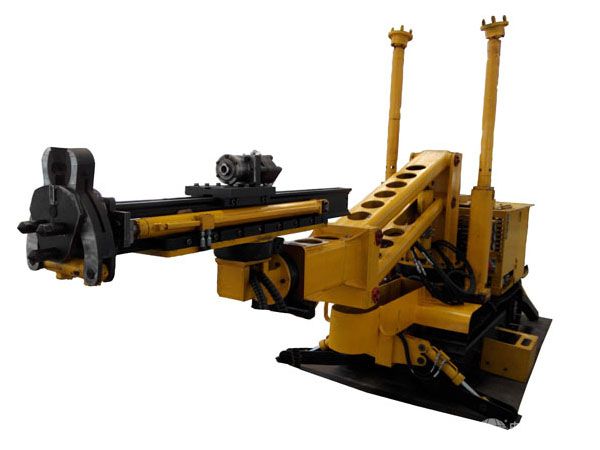

煤矿用液压锚杆钻车

煤矿用液压锚杆钻车

CMM2-30煤矿用液压锚杆钻车产品介绍

CMM2-30煤矿用液压锚杆钻车配有两部锚杆钻机,单独操作,互不影响,具有结构合理紧凑、动作灵活、操作简便等特点,采用变量先导操作系统,充分体现了产品的性、可靠性、适用性和经济性等特点。行走机构所配置的一体式马达减速机选用进口件,履带板采用合金铸钢材料其运行可靠。整体结构简单,紧凑,功能齐全。


CMM2-30型煤矿液压锚杆钻车在结构上采用了整体升降的工作平台,可以根据巷道高度情况通过平台升降使作业人员进行上下调整,从而很方便的实现巷道内不同高度、不同顶板角度锚杆(索)孔、侧帮锚杆孔的机械化施工。


本钻车具有钻进功能全面,工作效率高,工人劳动强度低等特点,采用全液压控制,液压锚杆钻机,其转矩、推力、转速能随工作负载的变化,实现较合理的匹配,使液压锚杆钻机始终保持良好的钻削性能,提高支护效率和支护质量。


CMM2-30煤矿用液压锚杆钻车主要特点

1、结构合理,零部件强度好,刚性好。

2、全部采用液压系统控制,具有负载反馈功能,操作简单稳定。

3、设有两套液压锚杆钻机均由液压系统控制,且两钻臂及推进机构可独立作业。

4、两台钻臂机构可旋转至不同位置和角度,独立进行顶板锚杆锚索、侧帮锚杆的施工作业。

5、超长导向和定位机构,适应一次性钻孔 2.5 米,无须接、换钻杆。

6、设有可升降的平台,可使两钻臂整体随平台上下升降,以满足不同巷道高度的施工要求,并方便作业人员操作。

7、行走机构采用液压马达+减速机驱动;采用涨紧轮组和涨紧油缸组成的履带涨紧装置。


CMM2-30煤矿用液压锚杆钻车主要技术参数

参数名称 单位 参数

整机

适应巷道断面 m2 30

工作范围(宽 * 高) mm 6000x5000

运行状态外形尺寸(长 * 宽 * 高)mm 5900x2300x3200(允差 ±20)

适应钎具 mm S19-S22

适用钻杆长度 mm 2700

工作电压 V 1140 660

装机功率 kW 45


钻机马达

额定工作压力 MPa 18

额定工作流量 L/min 63

额定转矩 N·m 300

额定转速 r/min 460


钻臂

工作压力 MPa 16

工作流量 L/min 25

钻臂伸缩长度 mm 1920

推进补偿行程 mm 1040

推进器俯仰角度 (°) ±10

推进器摆动角度 (°) -10----100

行走

行走速度 m/min 7

爬坡能力 (°) 13

履带板宽度 mm 380


辅助


工作装置

供水装置

额定压力 MPa 1.5-2

额定流量 L/min 40


工作台

工作高度 mm 700

工作宽度 mm 960-1100
