涡流阵列检测

涡流阵列检测

296
规格/型号：OMNISCAN MX
品牌：增宜
应用领域：检测设备
产地：上海 - 上海
厂家/供应商：增宜检测技术（上海）有限公司
咨询电话:：18521063563（请说明信息源自“中冶有色网”）
更新时间：2025-03-31
级别：待认证

涡流阵列检测说明介绍

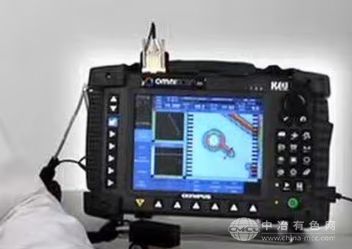

OMNISCAN MX涡流阵列检测

OMNISCAN MX涡流阵列检测


涡流阵列技术

涡流阵列技术（ECA）以电子方式驱动同一个探头中多个相邻的涡流感应线圈，并解读来自这些感应线圈的信号。通过使用多路技术采集数据， 可避免不同线圈之间的互感。

OmniScan® ECA检测配置在桥式或发射-接收模式下可支持32个感应线圈（使用外部多路器可支持的感应线圈多达64个）。操作频率范围为20 Hz～6 MHz，并能选择在同一采集中使用多频。

涡流阵列的优势

同单通道涡流技术相比，涡流阵列技术具有下列优势：

检测时间大幅度降低。

单次扫查覆盖更大检测区域。

减小了机械和自动扫查系统的复杂性。

提供检测区域实时图像，便于数据的判读。

很好地适用于对那些具有复杂几何形状的部件的检测。

改进了检测的可靠性和检出率（POD）。

涡流阵列探头

Olympus NDT制造的R/D Tech® ECA探头可适用于广泛的应用领域。根据缺陷的不同类型或者被测工件的形状，可以设计出不同的探头。标准探头可检测如裂纹、点蚀等缺陷，以及多层结构中如裂纹及腐蚀等近表面的缺陷。

简单的数据采集和分析显示

采集模式显示分析模式显示

C扫描视图中的数据采集，可快速有效地检测缺陷。

分析模式下的数据选择，可在阻抗图和带状图中浏览信号。

波幅、相位和位置测量。

可调彩色调色板。

大尺寸阻抗平面图和带状视图，与常规单通道ECT探头检测相适应。

校准向导

分步进行。

一组中的所有通道可被同时校准，每个通道各有自己的增益和旋转。

波幅和相位可以根据不同的参考缺陷设定。

３个报警输出可将指示灯、蜂鸣器和TTL输出组合到一起。

可以在阻抗图中定义不同的报警区形状（扇形、长方形、环形等）。

自动探头识别和配置

探头被连接后，C扫描参数和多路器的顺序即可被自动设置。

频率范围保护可避免损坏探头。

分析模式下的求差工具

该功能可去除在相邻通道间的提离变化。

高级实时数据处理

采集模式显示分析模式显示

实时数据插值可以改进缺陷的空间显示。

使用两个频率，可生成一个MIX信号，以去除干扰信号（如：提离、紧固件信号等）。

数据处理可以选用高通、低通、中值和平均滤波器。下图为一个应用实例：在搭接处边缘检测出裂纹，因为该处厚度出现急剧的变化。经滤波的数据可以改进检测效果，特别是对小裂纹而言。
