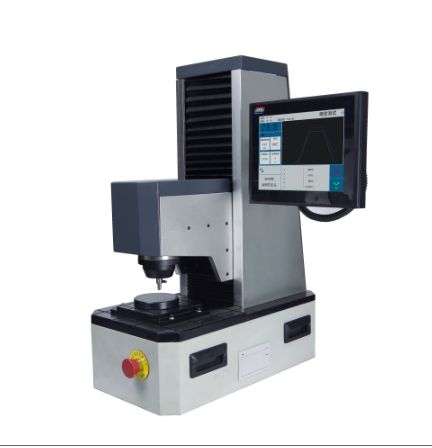

JMHRS-150/45“奥龙芯”精密洛氏硬度计(机头移动式)
产品介绍:
“奥龙芯”精密洛氏、表面洛氏、双洛氏硬度计(机头移动式)采用先进的闭环式传感器控制技术实现全自动控制和硬度测试过程。
“奥龙芯”加载系统采用高精度力值传感器与中央控制器构成闭环回路实现全程连续跟踪和控制加力过程。测深系统采用高精度位移传感器,由此可获得最小硬度值分辨率为0.1HR。
载物台固定,由压头上下运动进行硬度测试。固定试台可消除传统丝杠上下旋转而产生的同轴度误差,大大提高了测试的精度和重复性,也增加了机器工作的稳定性和效率。
产品特点:
1. 高速精密步控系统,试台固定,实现高精度快速测试
2. 一键式测量,精度高
3. 可实现远程控制
4. 位移传感器分辨率0.1μm
5. 重复性精度高
6. 符合标准ASTM E18,ASTM E384, ISO6508 GB/T230
7. 全新设计,机头移动式结构,机架结构坚固
8. 高精度直线导轨控制机头精确移动
9. 高清晰LCD触摸屏操作,菜单式操作界面
10.自动加卸载试验力,保荷时间可调
11.GO/NG公差判断
12.圆柱体、球体试验值的修正
13.可选择的多种操作语言,方便用户操作
14.标尺转换HR、HB、HV
15.内置打印机
16.标准配置齐全,可满足所有标尺的测试要求
产品提升:
“奥龙芯”全自动高速响应闭环传感器加载系统,机头自动移动,实现高精度快速测试提升执行机构控制精度
原系统属于毫秒级控制系统,无法实现步控。
“奥龙芯”系统属于微秒级控制系统,可实现高速步控。
步控精度可达纳米级!
提升设备的综合性能,提高设备的检测精度以及速度
1.提升处理力传感器模拟信号的能力。换“眼”
2.提升处理整体数字信号的能力。换“芯”
3.提升位移测量的精度。换“耳”
4.提升电机控制的精度。换“手”
5.改善人机界面。换“脸”
对位移传感器设置专用的管理装置QEI
原主板无专用管理装置,CPU必须在整个加载过程中不断亲自处理位移传感器信号。
设置专用管理装置后,CPU只需在开始和结束两个时间点上读取数据即可,加载过程CPU可集中资源管理力传感器和加载电机,使得控制更为快速,精度更高。
导入日本高精度磁栅位移传感器
原位移传感器为国产光栅位移传感器。存在一致性差,需要与设备进行配套选别的问题。
日本高精度位移传感器一致性高,受环境影响更小。寿命可达1亿5千万次以上。
传统电加荷洛氏硬度计力值加载过程慢,如果加载速度要控制在国标GBT230/T-91要求的8秒内,则会出现如图中红色曲线在试验力F总时不断的过冲和卸除来接近F总的现象。其导致的结果,一是硬度计必须放慢试验的速度,造成检测时间过长;二是过冲现象一定程度上影响了试验精度。
本设备采用更先进适用的中央处理
芯片,高速响应整个硬度试验的过程,每一次硬度试验的启动到结束,中央处理芯片会超高速的处理1.8万—3万组数据。将传统电加荷硬度计需要8秒才可以做到的加载动作,缩短到1.75秒(ISO6508-1:99统一了试验力施加时间为1~8s之内)。如图中蓝色曲线所示,实现加载过程的速度达到极速,加载到总试验力的过程中力值平滑无过冲, 提高了电加荷硬度计的加载速度和精度。
