淬火层测厚仪

淬火层测厚仪

浏览量 752
规格/型号:暂无
品牌:吉泰科仪
应用领域:检测设备
产地:北京 - 北京
厂家/供应商:北京吉泰科仪检测设备有限公司
咨询电话::400-888-6878(请说明信息源自“北方有色网”)
更新时间:2025-03-15
级别:待认证

淬火层测厚仪说明介绍

淬火层测厚仪

淬火层测厚仪

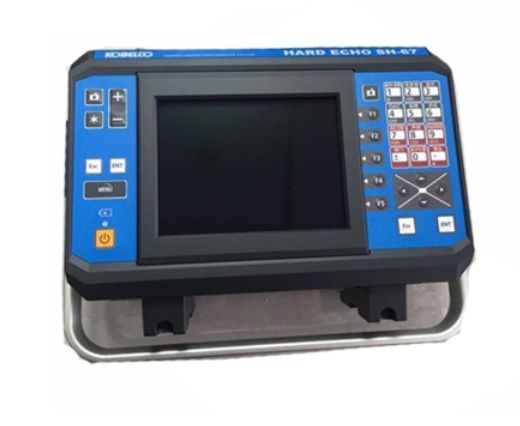

淬火层测厚仪(HARD ECHO SH-67)是一款专用于检测钢制材料表面感应淬火硬化层深度的高精度仪器。它具有A超、B超两种检测方式,检测范围为0.7~15mm(15mm以上需确认检测),分辨率高达0.1mm,重复检测精度为±0.1mm。该仪器体积小巧(110(D)×180(H)×286(W)mm),重量仅3.5kg,携带方便,适合现场和实验室使用。它支持交流、直流两用功能,电池供电可持续工作4小时以上,工作时无噪声。仪器采用全密封设计,具备防震、防尘、防水功能,工作温度范围为0~45℃,保管温度为-20℃~65℃,相对湿度小于95%。它适用于多种钢制材料的淬火硬化层检测,如42CrMo、50Mn、40Cr等碳钢,对表面粗糙度无特殊要求,可直接输出淬硬层深度数值,并具备储存、导出和打印功能。该设备操作简单,一般工作人员经培训即可使用,支持Windows 2000/XP操作系统,界面支持日文、英文和中文。

工作温度0~45℃,保管温度:-20℃~65℃相对湿度小于95%.

电源220±10%,频率50/60Hz.

设备具有交流、直流两用功能,一块锂电池直流供电可持续工作时间不少于4小时.

设备工作时无噪声产生.

).测定分辨率:0.1mm

该仪器体积小(外形规格:110(D)×180(H)×286(W)),重量轻约3.5KG,故携带方便、检测速度快,防尘防水,适合现场和实验室检测需要.

同一位置重复检测精度:±0.1mm

一、简要说明

仪器主要用途:用于检测各类钢制材料表面感应淬火硬化层的深度.

仪器特征:①检测范围宽泛0.7~22mm(15mm以上需确认检测)

②设备小巧轻便,重量3.5公斤,便于现场操作

③同时具有A超、B超两种检测方式

④检测精度高,分辨率0.1mm

二、技术要求及主要参数指标说明:

1.淬硬层测厚仪HARD ECHO SH-67 仪器的性能、技术指标说明:

2.硬化层深度检测范围说明:

检测深度0.7~15mm。只能检测表面淬火硬化层的深度,但不能检测淬火硬化层的硬度。检测0.7~2mm硬化层的厚度,对表面粗糙度有一定的要求。一般要求Ra≤0.8um.

3.被检零件形状说明:

不同形状的工件原则上是选用不同的保持具,但形状比较类似接近的可以选用一个保持具测量即可。如齿轮模数在8以上的所有齿轮只要选用一组齿面齿根保持具即可测量。直径大于150mm以上的圆环,其内外滚道只要选用最小沟道R大于5(含内外滚道)的各一个保持具即可测量所有滚道。保持具的选用跟材料和淬火工艺无关。

4.检测精度:(1).同一位置重复检测精度:±0.1mm

         (2).测定分辨率:0.1mm

5.被检零件材料说明:

所有钢制材料作表面深度硬化层的感应淬火都可以检测,被检测零件的材料:42CrMo、50Mn、40Cr、45、 40CrNiMo等碳钢的表面感应淬火硬化层厚度(除特殊淬火工艺和特殊材料外)。渗碳、渗氮处理检测比较困难.

6.被测零件表面粗糙度要求说明:

对检测零件表面粗糙度无特殊要求,粗车表面、铣齿表面及磨削表面均能准确检测.

7.检测资质说明:

测厚仪使用者不需要专业资质,一般工作人员经培训即可操作,但热处理专业或有超生波操作经验的人,会更容易迅速掌握操作方法.

8.数据输出说明:直接输出淬硬层深度数值,并具备储存和导出打印功能.

9.仪器现场适用性说明:

该仪器体积小(外形规格:110(D)×180(H)×286(W)),重量轻约3.5KG,故携带方便、检测速度快,防尘防水,适合现场和实验室检测需要.

10. 仪器的检测前调试说明:

仅用一个试块校准后,就可实现对不同尺寸及不同形状的零件检测.不需要被检测零件的标准试样.

12. 操作系统支持说明:支持Windows 2000/XP,界面为日文、英文和中文。可提供中英文说明书各壹套.

13.仪器采用全密封式设计,具有防震、防尘、防水等功能。

14.工作环境条件:

1)工作温度0~45℃,保管温度:-20℃~65℃相对湿度小于95%.

2)电源220±10%,频率50/60Hz.

3)设备具有交流、直流两用功能,一块锂电池直流供电可持续工作时间不少于4小时.

4)设备工作时无噪声产生.
