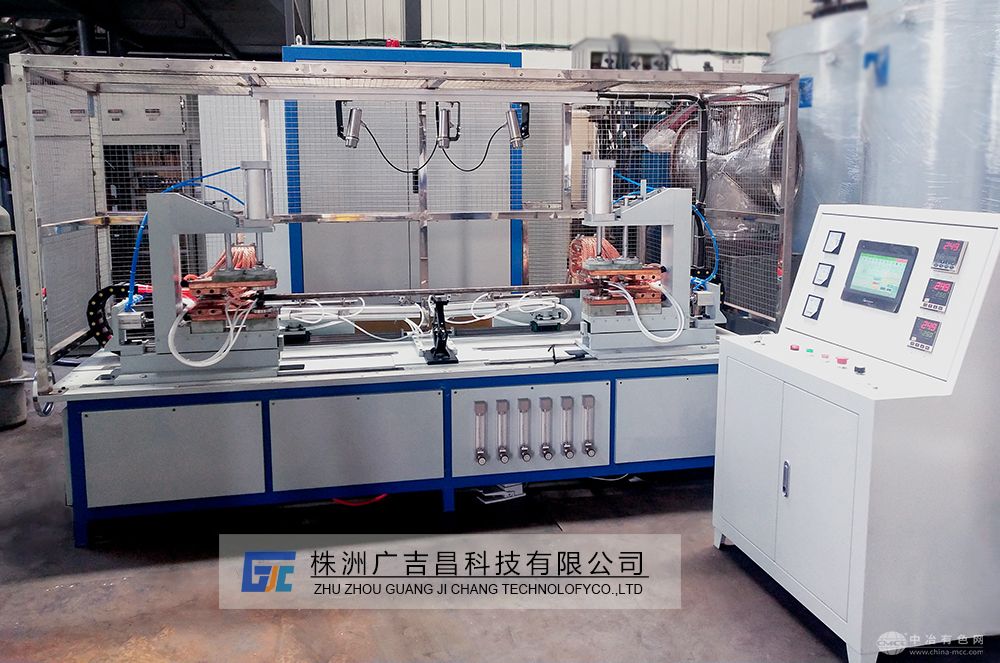

IGBT短路加热设备
【用途】:
(1)主要用于熔炼普通碳素钢、合金钢、铸钢、铸铁、有色金属铜、铝、合金等。
(2)具有效率好，生产率速度快，操作方便等优点。
(3)这种新型电源是一个带有串联谐振输出的电压型逆变器。
(4)逆变部分采用先进的IGBT晶体管。
(5)这种新型电源的性能在许多方面好于可控硅中频电源。
IGBT短路加热设备主要应用于汽车稳定杆、汽车扭力杆等杆类金属的感应加热，整套短路加热设备的加工范围、生产率、质量一致性、耗电、功率因数、感应加热设备利用率等均达到标准水平。
产品特点：
1、机械自动化强、省时、省力、体积小、功率大、加热快、芯部透、用电省。
2、和老式可控硅中频相比，可控硅中频加热每吨工件用电470度左右。中频用电350度左右。每烧一吨省100多度电。
3、主器件采用IGBT模块，电路采用不控全桥整流，电容滤波，桥式逆变，串联谐振输出。和老式中频采用可控硅并联谐振有根本的不同。
4、不可控整流，整流电路全导通。高功率因数，电压型串联谐振等，决定了本设备大幅度省电。
5、采用全桥整流不控方式进行整流，省去了庞大的电抗器，降低了对电网的干扰，提高了功率因数。
6、节能型IGBT晶体管中频电源比传统可控硅中频电源可节能15%-25。
7、使用维修方便。IGBT中频电源电路结构简洁，保护齐全，具备完备的故障显示功能，能迅速找到故障点，维修方便。
|
规格型号 |
额定容积(T) |
进线电压(V) |
变压器容量(KVA) |
输出功率(KW) |
输出电压(V) |
额定频率(Hz) |
输入电流(A) |
生产率 |
冷却水流量(T) |
电耗指标 |
|
IGBT-150-3/GW-0.1 |
0.1 | 380 | 160 | 150 | 3000 | 3000 | 240 | 0.35 | 10 |
同规格的IGBT比KGPS中频电炉少省电20%基右。功率因数可达到0.95 |
|
IGBT-200-3/GW-0.15 |
0.15 | 380 | 200 | 200 | 3000 | 3000 | 320 | 0.43 | 10 | |
|
IGBT-250-2/GW-0.35 |
0.35 | 380 | 250 | 250 | 3000 | 2000 | 400 | 0.53 | 10 | |
|
IGBT-400-1/GW-0.5 |
0.5 | 380 | 400 | 400 | 3000 | 1000 | 640 | 0.6 | 10 | |
|
IGBT-500-1/GW-0.75 |
0.75 | 380 | 500 | 500 | 3000 | 1000 | 800 | 0.9 | 10 | |
|
IGBT-700-0.75/GW-1 |
1 | 380/750 | 800 | 700 | 3000 | 750 | 1120 | 1.05 | 30 | |
|
IGBT-1000-0.5/GW-1.5 |
1.5 | 750 | 1000 | 1000 | 3000 | 500 | 1400 | 1.5 | 30 | |
|
IGBT-1200-0.5/GW-1.75 |
1.75 | 750 | 1250 | 1200 | 3000 | 500 | 1460 | 1.85 | 30 | |
|
IGBT-1500-0.5/GW-2 |
2 | 750 | 1500 | 1500 | 3000 | 500 | 1600 | 2.1 | 30 | |
|
IGBT-2000-0.2/GW-3 |
3 | 750 | 2000 | 2000 | 3000 | 200 | 2000 | 3.2 | 30 |
