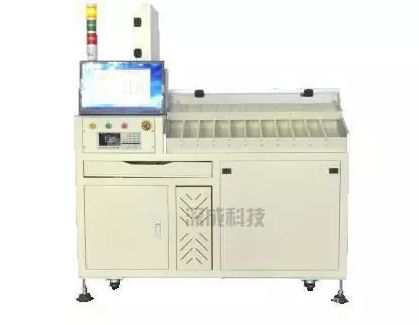

SC—TS22B圆柱电池(18650)测试分选机是一款用于圆柱电池电压，内阻测试与条码扫描为一体的自动设备。本测试分选由PLC控制+PC工业电脑组成，PLC控制交流伺服电机，步进电机和气缸等完成分选功能，PC负责数据采集和处理，以及数据保存。每小时完成圆柱成品电芯分选数量4000支左右(如果不需要扫码可达8000)。机械结构设计简洁大方，系统测试性能稳定。在目前市场上，迄今为止性价比的一款圆柱电池分选设备之一。
2.工艺流程
通过工业电脑上的测试分选系统，设定电池等级，电池批次，电池型号等参数，以及手动调试。由PLC自动完成如下功能：人工装填电芯→步进电机旋转+气缸分料→测试→电池推出→步进电机旋转360度扫描→组合电池→机械手爪分组→各储料盒→人工装盒;设备配置声光报警，可以处理满料，故障等报警。操作参数可根据客户的实际要求自由设定。电压内阻检测分选功能，共分22档，检测系统具备工业电脑数据库功能，通过条码扫描进行数据库的对接，保存数据具有对电池自放电的分析功能。
1)可调取数据库电压数据，并根据电压数据进行分选，同时可进行自放电率计算;
2)可调取数据库内阻数据，并根据内阻数据进行分选;
3)可调取数据库容量数据，并根据容量进行分选;
4)可调取数据库等级数据，具有将异常等级挑出能力。
3.分选机结构
1)设备结构紧凑合理，外型美观，占用空间小。
2)设备操作简单，无须专业人员培训，工人均能轻松掌握。
3)设备采用PLC+PC控制，PLC负责电池入料，运料，收料，PC负责电池测试仪表数据采 集，电压内阻等级分选，操作简单易学，工作效***，节省人力成本，产品性能良好。
4)设备材料采用优质厚冷轧钣金，铝型材框架。
5)设备安装有万向活动脚轮，设备在移位时能轻松移动。
4. 技术参数
● 工作电压：AC 220V±10%/50Hz, 功 率：≤1.5KW
● 工作气源：0.5~0.8 Mpa
● 适应电池规格：18650成品电芯
● 分选效率：≥ 66PPM
● 设备重量：约 600㎏
● 外形尺寸：1500(长)×1400(宽)×1300(高)mm
● 分选机框架材料：优质厚冷轧板，铝型材制作。
● 分选参数：开路电压、交流内阻
开路电压：精度 +/-0.01% rdg, 显示分辨率 0.1毫伏
交流内阻：精度 +/- 0.1% rdg， 显示分辨率 0.01毫欧
