水浸超声波C扫描检测系统

水浸超声波C扫描检测系统

238
规格/型号：暂无
品牌：奥瑞视
应用领域：检测设备
产地：广东 - 东莞
厂家/供应商：奥瑞视(北京)科技有限公司
咨询电话:：010-62668363（请说明信息源自“中冶有色网”）
更新时间：2025-02-26
级别：待认证

水浸超声波C扫描检测系统说明介绍

水浸超声波C扫描检测系统

水浸超声波C扫描检测系统

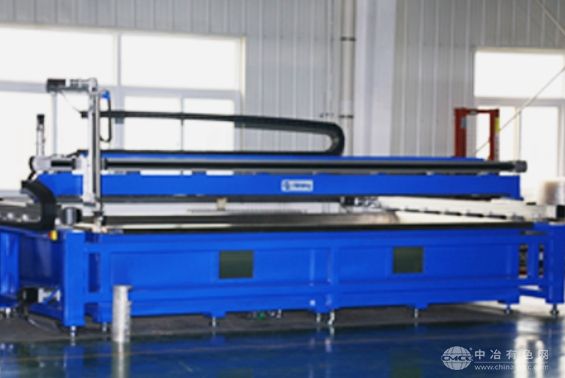

奥瑞视（北京）科技有限公司推出的水浸超声C-Scan扫描系统采用自主研发的先进超声仪器ARS500与扫描分析软件UT-SCAN，结合采用德国原装进口高精度导轨系统和英国原装进口运动控制系统的多轴扫描装置，为客户提供高性价比的超声C-SCAN扫描系统。设备具有A、B、C、F扫描成像功能，可准确检测材料内部细小缺陷及对组织不均匀进行评价，广泛应用于航空航天、钢铁、有色金属、核能、汽车制造、太阳能、科研院所等领域的质量检测与材料研究。C-Scan标准配置具有X、Y、Z三轴精确的运动控制和可承受高负荷的垂直转盘系统或辊轮旋转装置，也可扩展成7轴（X，Y，Z，W，A，B,R）检测系统以对复杂形状盘环件进行曲面跟踪扫描。

特点：

1.高精度多轴水浸扫描装置

德国原装进口高精度直线导轨保证扫描速度、精度的绝佳匹配。

运动轴伺服电机精确、高速驱动。

英国进口多轴运动控制器保证多种扫描轨迹设置、复杂曲面零件扫描的良好效果。

刚性设计，方管焊接支撑结构，不锈钢焊接水浸槽，透明有机玻璃观察窗。

可移动的作业平台具有很高的平面度、并使得检测工件的放置更为便捷。

自动转台与辊轮旋转装置提供更高的检测灵活性。

水槽底部给排水、自清洗过滤与除臭水处理系统。

无线手动控制器方便操作与设备调整。

水浸槽参数（尺寸、工件固定方式、多通道探头架等）可根据客户要求定制。

2.高性能多通道超声探伤系统ARS500

最多16个超声通道。

8KHz脉冲重复频率，发射电压可达400V，程控可调。

硬件DAC补偿。

缺陷A扫描波形可实时存储。

每个通道可设定4个闸门，并可独立成像。

接收带宽高达30MHz。

超高信噪比和近表面分辨力。

3.功能丰富的UT-Scan扫描软件

扫描分析软件具有CAD图纸读取、轨迹编辑与学习功能。

实时显示A扫描、B扫描、C扫描和F扫描成像结果、并配备扫描结果离线分析软件。

可同时显示多个闸门图像，可显示门内缺陷特征数值（位置、波高等）。

可对C扫描图像进行缺陷位置、形态、大小的分析与统计。

可对有色金属靶材Bonding质量进行分析，统计焊合率等数据。

任意位置缺陷自动回位功能。
