设备用途
微型移动式分选机适用于细粒和微粒
稀有金属、黑色金属、
有色金属、贵金属等矿山和煤的选别。他不仅可以作为一个独立的选矿作业,亦可以与跳汰机、螺旋
选矿机、离心选矿机等或其他选矿方法配合使用。
本设备依据入选矿物比重差,往复不对称运动并呈倾斜的床面横向水流中的分层性能进行选别,具有不同比重矿物在床面上分带明显,精矿质量高、操作和调节方便等特点。

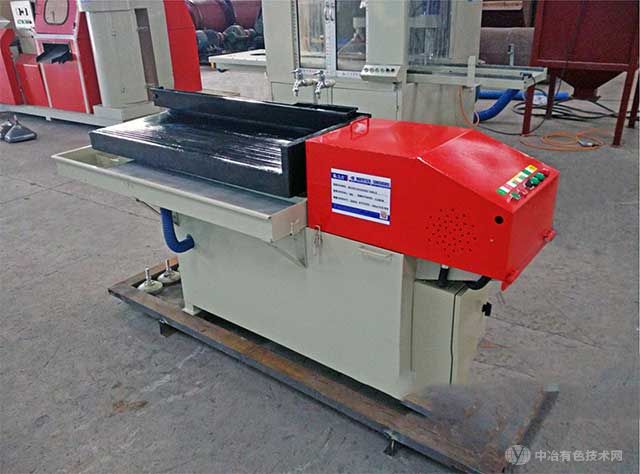

设备整体图片
设备安装

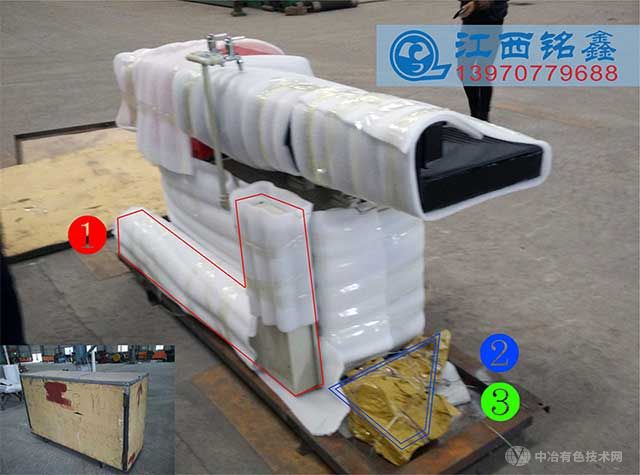

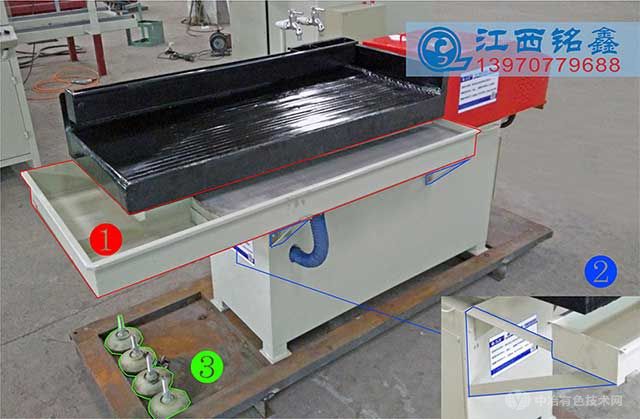

1.设备出厂已装配调试好、为了便于包装已把以下几项配件拆解分装、①接矿槽、②接矿槽支撑件、③防震垫脚。
2.打开包装应当先把包装箱上盖板螺栓拆除、取下盖板、拆除包装箱前后边板(大)再拆左右边板(小),摇床主体是用两颗M16X35的螺栓对角固定在包装箱底架上的,拆除这两颗固定螺栓后才能把摇床搬离包装箱底架,垫高摇床装上防震垫脚、安装好接矿槽支撑件、扣好接矿槽。该摇床安装简单、只需放置在普通硬化的地面上,调整好四个垫脚高度保证摇床面纵向水平即可。使用前打开水箱盖板、往水箱内注满清水、把水泵立放于水箱水中即可通电试机,工作电源应为380v/50hz三项交流电压、(水泵工作电压是直流24v)。
使用要点
摇床的机构保证能调整和测定下列参数:
1.摇床的冲次数;
2.摇床的冲程;
3.摇床的横向倾斜度;
4.冲洗水流量。
在摇床开始操作前,先开动机器,检查机器运动情况和平稳性,向床面供给适量而均匀的冲洗水,调整截取装置或重新安装,连续而均匀的供给矿浆,注意产品分布区域情况。
为使摇床工作稳定,必须保证摇床的冲程合适,摇床摇动次数不变,供水量均匀,供给粒度相同以及其他不必要的条件。
如果改变选矿品种,调整床面倾斜度时,如上述各项必须加以整顿来满足工作要求。当调整床面倾斜度时,必须将连接夹板1.11及螺母1.15松开以后,扭转手轮3.2调整所需要的角度后,再固定螺母1.15,否则损伤或影响联接部件正确性。
维护保养
1.润滑保养:
摇床具体以下各注油点:
1.1床头机构3个月换机油一次;
1.2滑动轴承每8个小时注油一次;
1.3电动机轴承每6个月换黄油一次
2.检查维修:
2.1在使用过程中应注意机构各部分的联接情况。如螺栓、螺母紧固情况。
2.2在使用中时常注意各部分运动情况,如温升、响声、稳定性等。
2.3调整冲程时,影响弹簧的张力,须注意调整弹簧座螺栓1.1 4。将弹簧适当调整后,用手拉三角皮带两周,运动灵活后,再紧固螺母定位,方可开机,否则会损坏机件。
2.4在调整床面倾斜角时,必须先将连接夹板1.11螺母松开,把倾斜角调定后,再拧紧螺栓和螺母,否则会扭损摇床连接件。
2.5时常检查传动三角带的松紧,不可松或过紧,影响传动机构的寿命。
2.6床面不能直接受阳光暴晒,不能承受打击或重压,高温容器或物件不能接触床面,否则将床面变形,脱漆而不能使用。
2.7床面若有局部疏水现象,可涂上牙膏,用洁净无油的面纱毛巾或细水砂纸轻轻檫洗,即可消除。

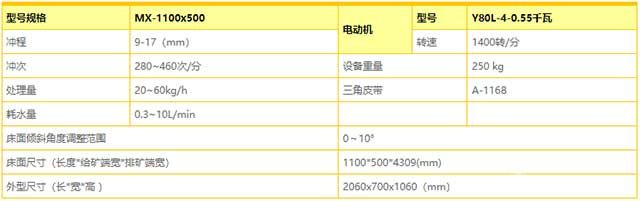

技术参数
