陶瓷泥浆柱塞泵
为立式双缸瓷质柱塞泵。它分为定量和变量二种，是专为压力输送泥浆类工作介质而设计的。定量泵可用在喷雾干噪塔及其它压力输送埸合;变量泵可适应压滤机脱水过程需流量压力变化的要求。
该泵具有运行平稳、工作可靠、噪音低、压力高(0—25kgf/cm2范围内可调整为任意值)，压力波动小，体积小，重量轻，安装、维修、操作极其方便，使用寿命长，尤其是变量泵能自动调节流量，它在低压范围内流量变化小，电动机功率随压力增加，当压力升至某调定值后流量随压力的增加而减少，电机功率随之减少。该泵用在压滤机上与膈膜泵相比，泥料质量高，压滤时间短，电耗降低30%。
该泵有定量和变量共二十种规格可供用户选择，该泵在工作时泵料应不含对泵的金属和橡胶件产生腐蚀作用的物质，并不应含有长纤维或棒类杂质，颗粒也应不大于2毫米。
防腐蚀变量泵是集抽浆、加压、远距离送浆于一体的特点较适合于压滤机及各种过滤装置配套使用，省去污水处理工艺中的许多麻烦。
污水处理包括：化工污水、冶炼污水、电镀污水、印染污水、皮革污水、制药污水、酿造污水、环境污水。
陶瓷泥浆柱塞泵特点
1、耐磨损:，柱塞是氧化铝陶瓷烧制,经过精细磨制而成,硬度为HLC8.5以上，表面粗糙度0.4um。柱塞和输送的物料无剪切运动. 适合输送含沙子及有固体颗粒的物料。
2、自吸能力强：柱塞式抽真空方式，自吸能力4-8米(物料比重决定吸程变化)
3、可调恒压自动变量：柱塞泥浆泵的工作压力可调，在0-20公斤范围内任意调整，调整好的压力不会因为泵的输出流量变化而改变，将维持设定压力不变，即使把正在运行泵 的出口关死压力也不会改变。(变化不 能超过泵的较大流量,流量可以为零)
4、高压 ：普通型号较大压力20公斤.在压力≥5公斤流量相同时柱塞泥浆泵电机功率相比其他类型泵小1到2个型号。
5 、操作简单：压力调整只需拧紧或放松调压阀即可，调整好压力后锁紧，以后无需再调。
6、使用成本低:泵的易损件为阀片和柱塞密封.更换周期陶瓷泥浆3-6个月一次, 市政污泥6-12个月.
7、使用寿命长：使用寿命至少15年。
8、定制生产:根据每个用户的实际工况要求，灵活配置，定制较适合客户生产需求的产品。
陶瓷泥浆柱塞泵结构及原理

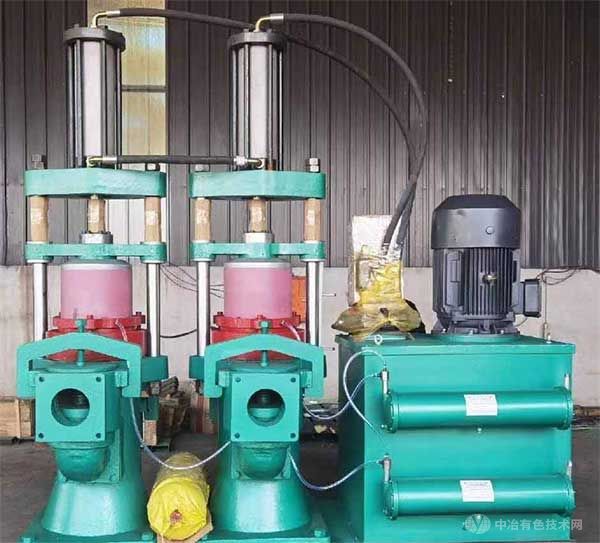

该泵采用液压传动，在总体结构上由电气箱部分、油箱部分、动力油缸和陶瓷柱塞三部分组成(见附图)。
陶瓷柱塞泵部分由缸体、瓷质柱塞、密封填料、进出浆阀、空气稳压罐等部件组成。
动力油缸与柱塞泵通过导向杆、活塞杆及横梁连成一体，作为主机部分液压传动系统中的换向架、单向行程阀(补油阀)及撞铁附与主机上。
油箱部分由油箱、油泵、集成块等零部件组成，电气箱附与油箱上，液压油在回路中设有冷却器，用水冷却油温。
两油缸串联在油路中，依靠补油系统 油缸活塞的动作准确稳定
安装与维护
(1)将泵放在混凝土基础上，校正水平，用地脚螺栓固定,以泵正常运行时不晃动为准。为方便更换液压油和冲洗管路，基础应高出地面10cm,四周设排水沟。参照安装基础图。
(2)清理净进出浆口法兰端面，密封〝O〞型圈黄油粘与密封沟槽，紧固。注：进出方向(低进高出)。
(3)进出浆管法兰口加装减震节，合理布置进出浆管路，清洗水管路，冷却水管路。2.使用注：使用时输送介质中的固体颗粒不得大于2mm,压力波动小于或等于0.2MPa。
(1)准备工作：
①检查各部件紧固情况。
②检查油箱油位，液位计2/3处为准。夏季用N46号 抗磨液压油，冬季用N32号 抗磨液压油。
③检查压力表量程，液压站用0-25MPa耐震压力表，稳压罐用0-6MPa耐震压力表。
④滑动部件加油嘴加润滑油，每班加一次。
⑤检查冷却器及柱塞冷却水连接管，冷却水应是干净自来水，调节柱塞冷却水适量;冷却器进出水口采用软管连接， 足够水量降低油温，以便清理排水。冬季排空冷却器存水。
⑥检查进出浆阀开关。
⑦确认加足液压油后，检查电机转向是否与标记一致(一般顺时针)。
用途/应用领域
中拓液压陶瓷 节能柱塞泵可用于化工、冶金、石油、印染、陶瓷、食品、制药、建材、环保、煤炭、金属及非金属矿等行业。如：
陶瓷、电磁、电子、磁材浆料;水煤浆、高岭土、冶金保护材料等金属、非金属矿浆;印染、皮革、造纸、电镀、打桩、制沙、钻井、尾矿、煤泥等污泥;河道、湖泊淤泥及城市污泥;养殖粪便，沼气沼渣;食品浆料，制药、化工浆料;电池浆料等。
