气流分级机与旋风分离器、
除尘器、引风机组成一套分级系统。物料在风机抽力作用下由分级机下端入料口随上升气流高速运动至分级区,在高速旋转的分级涡轮产生的强大离心力作用下,使粗细物料分离,符合粒径要求的细颗粒通过分级轮叶片间隙进入旋风分离器或除尘器收集,粗颗粒夹带部分细颗粒撞壁后速度消失,沿筒壁下降至二次风口处,经二次风的强烈淘洗作用,使粗细颗粒分离,细颗粒上升至分级区二次分级,粗颗粒下降至卸料口处排出。
● 适用于干法微米级产品的精细分级,可分级球状、片状、针状的颗粒,也可对不同密度的颗粒进行分级。● 分级产品的粒度可达D97:8~150微米,产品粒度无级可调,品种更换极其方便。● 分级效率(提取率)60%~90%,流动性好的物料分级效率就高,反之效率降低。●采用立式分级涡轮装置,转速低,耐磨损,系统功率配置低。● 可多级分级机串联使用,同时生产多个粒度段的产品。● 可与球磨机、振动磨、雷蒙磨等粉磨设备串联使用,组成闭路循环。● 控制系统采用程序控制,运行状态实时显示,操作简便。● 系统负压运行,粉尘排放量不超过40mg/m3,设备噪音通过采用消音措施,不高于75dB(A)。
● 将物料一分为三层即粗粉(d>150m)分离层,中粗粉(60m<d<150m);分离层,成品细度分离层,层层分离粉磨,大大提高磨机产量;
● 分级原理先进:结合多种选粉原理分层配置分级精度高,更精确; ● 采用机械减振原理和基础的共振频率远于基础固有频率,消除共振影响使用现场,分级机采用无级调速,细度调节方便灵敏。 ● 处理量大,能耗低,分级产品粒径范围200目-400目
适应领域:粉煤灰、钢渣、矿渣、铝矾土、石英、氧化镁、高岭土、超细水泥等。

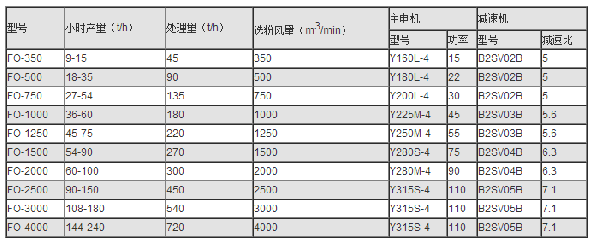

技术参数:
