一、产品简介：用途和特点:1、用途 HH系列直线

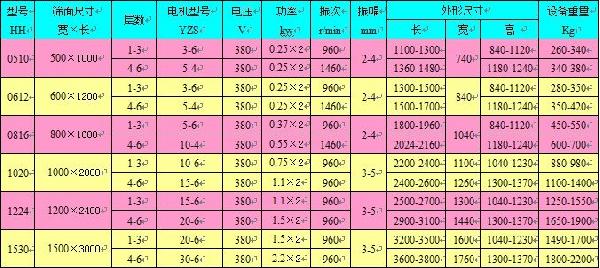

振动筛广泛应用于冶金、建材、化工、耐火、水泥、粮食、食品等各行各业中，用于对各种物 料不同程度的分级作业，也可用于流水线作业中，实现自动化。2、特点 HH系列直线振动筛与其他类型的振动筛相比具有经下特点： (1)、体积小，重量轻，结构简单，安装方便，维修容易。 (2)、噪声小，耗能少，效率高，造价低。 (3)、筛分精度高，无粉尘污染，有利于环境保护。 (4)、可更换多种筛网，使用寿命长。HH 系列直线振动筛的结构型式分类：（1）基本型：（HH-）结构形式为上振、封闭、座装式、用于有防尘要求的场合进行筛分。（2）敞开型：（HH-K）为上振、座装、敞开式结构，用于一般无尘要求的场合进行筛分。技术参数：

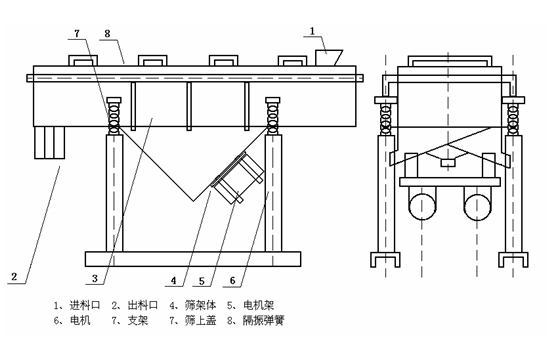

二、工作原理： 当纵向安装在筛体上的两台振动电机相对转动时，两台振动电机两端的偏心块便产生额定激振力，其产生在横向的激振力相互抵消，其纵向的激振力通过传振体传递到 整个筛面上，从而使筛面上的物料受其激振力而在筛面上向出料口方向跳跃运动，小于筛孔的物料通过筛孔落到下层，连续跳跃后经出料口流出，由于筛分过程合 理，便可将物料经振动筛分级后，取得几种不同程度的物料，完成物料的分级工作。三、结构说明：
本筛机主要由筛箱、筛框、筛网、电机台座、减振弹簧、支架组成。1、 筛箱：由数张厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。2、 网架：可选多种形式，如木网架、铁网架、不锈钢网架等，主要用来保持筛网平整，达到正常筛分。3、 筛网：有碳钢、黄铜、青铜、不锈钢丝等多种筛网。4、 电机台座：下振式，电机安装在筛箱下方，使用前连接螺钉必须拧紧，特别是新筛机试用前三天必须反复紧固，以免松动造成事故.5、 减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量。安装时，弹簧必须垂直于地面。6、 支架：由支柱和槽钢组成，支撑筛箱。安装时支柱垂直于地面，支柱下面的槽钢应相互平行。四、HH系列直线振动筛的结构型式分类及用途：（1） 基本型：结构形式为上振、封闭、座装式、用于有防尘要求的场合进行筛分。（2） 敞开型：结构形式为上振、座装、敞开式结构，用于一般无防尘要求的场合进行筛分。五、安装与调试：弹簧在出厂前已进行静刚度测试，应选择刚度相同（或相近）的弹簧配置在同一台振动筛的 不同支撑部位，安装时把弹簧置于下支撑座上，使支撑座上的凸台进入弹簧的内孔，然后吊装筛箱，一定要使弹簧的内孔上下均与支撑板的凸台对中，将筛箱垂直下 落，置于弹簧上，此时各支撑点弹簧的高度应一致，误差不得大于2mm。筛机各部分的联接必须牢固可靠，所有螺栓不得有任何松动，各零件部位不得有任何异常声响，筛机上参振部分与周围固定物之间的*小间隙为30-50mm。六、维护和操作： 在启动筛机前，应检查周围是否有妨碍筛机运转的障碍物，各处联接螺栓是否紧固，尤其是振动电机、支撑座、筛板的固定螺栓要重新紧固一遍。 检查两台振动电机或激振器的转向是否相反，如转向相同，应变更一台电机的电源接线，使两台电机的转向相反。 连续运转4小时后，测量轴承温度，轴承温度不得超过75度。 筛机停车前，应先停止给料，筛面物料走完后，再停车。停车后要及时清理筛面上的物料和杂物。 振动电机或激振器使用3个月后要加油一次，每半年小修一次，每一年大修一次。
