高效涡流三分离选粉机

高效涡流三分离选粉机

132
规格/型号：FST型
品牌：火焰山
应用领域：选矿设备
产地：江苏 - 南京
厂家/供应商：江苏火焰山干燥技术有限公司
咨询电话:：暂无（请说明信息源自“中冶有色技术网”）
更新时间：2024-05-21
级别：待认证

高效涡流三分离选粉机说明介绍



产品名称：高效涡流三分离选粉机

产品简介：改下部撒料为上部撒料，不仅结构紧凑、而且解决了传动主轴过长，主轴容易折断、下部轴承易坏的缺陷。

应用范围：本产品广泛用于水泥、电力、冶金、矿山、化工、制药等行业。

产品介绍

FST型三分离选粉机作为第二代选粉机和第三代选粉机之间的过渡产品，在许多中小型粉磨系统中取得了不错的效果，但在其应用中也存在一些不足，直接影响了选粉机的使用性能。为此我公司利用技术上的优势对其进行改进，在保持其投资省的基础上，提高其成品收集性能，解决其性能上的短板。

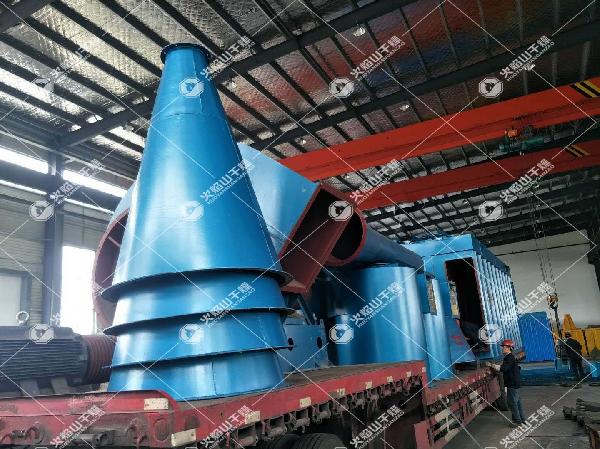

●细节展示





●产品优势

1、改下部撒料为上部撒料，不仅结构紧凑、而且解决了传动主轴过长，主轴容易折断、下部轴承易坏的缺陷。2、采用全旁路旋风除尘器作为成品收集装置，有较理想的气、粉分离运动，消除了普通旋风除尘器的二次扬尘现象，成品收集效率可达93％左右，而普通的旋风除尘器成品收集效率为85%左右。3、对选粉区的优化设计，**限消除了含尘气体上升过程中的速度阶梯对分级效果的影响，分级精度高。4、对易磨损部位采用内衬耐磨钢板、粘贴耐磨陶瓷。使用寿命大大延长。

●技术参数

型号

 产品细度 R0.08（%）

 处理风量 （m3/h）

 转 速 （rpm）

 电机功率 （kw）

 **处理风量（t/h）

 产量（t/h）
FST250

 0~3

 15000

 250~500

 11

 50

 10~18
FST350

 0~3

 21000

 220~450

 18.5

 90

 15~28
FST500

 0~3

 30000

 180~400

 22

 120

 20~40
FST750

 0~3

 45000

 160~340

 30

 150

 30~50
FST1000

 0~3

 60000

 130~300

 37

 210

 40~70
FST1250

 0~3

 75000

 130~280

 45

 250

 50~85
FST1500

 0~3

 90000

 130~260

 55

 300

 75~100
FST1750

 0~3

 105000

 120~250

 75

 360

 85~120
FST2000

 0~3

 120000

 120~240

 75

 420

 110~140
FST2500

 0~3

 150000

 110~200

 90

 520

 130~170
FST3000

 0~3

 180000

 110~180

 110

 600

 150~200


●主要用途

本产品广泛用于水泥、电力、冶金、矿山、化工、制药等行业。

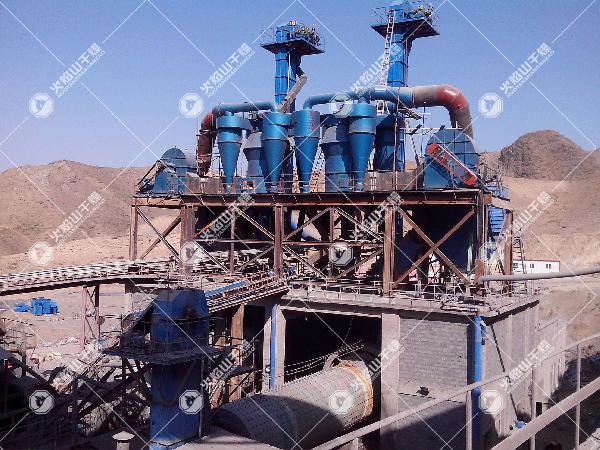

●应用案例



物料名称：水泥

成品产量：68吨

细度要求：45微米筛余6-8%

客户要求：烘干、分选、现场扬尘处理

该项目现场在中国建材集团，该水泥磨生产线是由我司技术中心设计整套工艺，包括物料的分选、提升、输送、及现场扬尘点的治理收集，该生产线设计成品产量为68吨，该生产线2013年十二月中旬签定，日前已安装调试工作已圆满完成，得到客户的好评。

我司技术中心可以为您提供一对一的工艺设计，突破原有的工艺流程，灵活变通，单独为您打造您心目中*想要的生产线。

改造情况

1.原来的技术指标

水泥产量：52吨/时，粉磨电耗49KWH/T水泥

水泥比表面积：320-330m2/kg

2.改造内容及成本

磨内结构采用防堵技术改造，解决磨内堵料和工艺参数的不合理。选粉机采用不同切割粒径技术改造，拉宽水泥颗粒分布，提高水泥比表面积，改善水泥性能。

系统投资：磨内结构48万元，选粉机改造20万元，安装22万元。合计投资90万元。

改造后的经济技术指标

产量提高到68吨/时；

水泥比表面积为340-360m2/kg；

混合材增加3%（相当于熟料减少3%）"

改造后的效益核算

改造后的水泥粉磨电耗受益：

49KWH/t×52吨/时÷68吨/时=37.5KWH/t 按电费0.5元/度，年水泥产量400000吨计，年节约电费 0.5×（49-37.5）×400000=2300000（元）

改造后节省熟料受益： 矿渣和熟料差价按120元计，水泥年产量按400000吨算，年节省熟料费用为120×400000×3%=1440000（元）

投资回收期：

改造后年节省电费和熟料费用为3740000元，投资回收期为900000÷3740000=0.24（年）折合3个月收回全部投资，3个月后为全受益.



●荣誉证书



火焰山商标
