权利要求书: 1.一种具有防护功能的落锤冲击试验机,包括隔档箱(1)、四个支撑柱(2)以及放置板(3),其特征在于,四个所述支撑柱(2)分别位于隔档箱(1)内部四角处,所述放置板(3)固定安装在四个支撑柱(2)上方,所述放置板(3)上设有落锤冲击结构;
所述落锤冲击结构,包括:收卷筒固定架(4)、收卷筒(5)、联轴器(6)、电机(7)、连接绳(8)、机械爪(9)以及落锤(10);
所述收卷筒固定架(4)安装在放置板(3)上方,所述收卷筒(5)转动连接在收卷筒固定架(4)上,所述收卷筒(5)的转轴通过联轴器(6)与电机(7)的输出端连接,所述电机(7)安装在收卷筒固定架(4)右侧,所述连接绳(8)缠绕在收卷筒(5)上,所述连接绳(8)底端贯穿放置板(3),所述机械爪(9)与连接绳(8)底端固定连接,所述落锤(10)安装在机械爪(9)上。
2.根据权利要求1所述的一种具有防护功能的落锤冲击试验机,其特征在于,所述隔档箱(1)内部设有保护层(11)。
3.根据权利要求1所述的一种具有防护功能的落锤冲击试验机,其特征在于,所述隔档箱(1)设有支撑底座(12)。
4.根据权利要求1所述的一种具有防护功能的落锤冲击试验机,其特征在于,所述放置板(3)上方四角处设有支撑杆(13),所述支撑杆(13)上方设有顶板(14)。
5.根据权利要求2所述的一种具有防护功能的落锤冲击试验机,其特征在于,所述保护层(11)采用橡胶保护层。
6.根据权利要求1所述的一种具有防护功能的落锤冲击试验机,其特征在于,所述连接绳(8)为尼龙绳。
说明书: 一种具有防护功能的落锤冲击试验机技术领域[0001] 本实用新型涉及落锤冲击技术领域,具体为一种具有防护功能的落锤冲击试验机。背景技术[0002] 落锤冲击试验机,适用于各种管材如:排污管、低压给水管、低压输水管、芯层发泡管、双壁波纹管、PE给水管)、板材的耐外冲击性能的测定,也适用于硬质塑料板材,但是现有的落锤冲击试验机其在进行落锤冲击试验的时候,随着落锤的下落,进行冲击试验,周围没有设置防护装置,容易造成意外的发生,且有的采用人工进行落锤的上锤,十分的麻烦,耗费了大量的劳动时间、增加了劳动成本,为此我们设计一种具有防护功能的落锤冲击试验机。实用新型内容

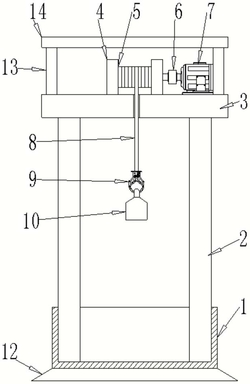

[0003] 针对现有技术的不足,本实用新型提供了一种具有防护功能的落锤冲击试验机,解决了现有的不足之处,现有的落锤冲击试验机其在进行落锤冲击试验的时候,随着落锤的下落,进行冲击试验,周围没有设置防护装置,容易造成意外的发生。[0004] 为实现以上目的,本实用新型通过以下技术方案予以实现:一种具有防护功能的落锤冲击试验机,包括隔档箱、四个支撑柱以及放置板,四个所述支撑柱分别位于隔档箱内部四角处,所述放置板固定安装在四个支撑柱上方,所述放置板上设有落锤冲击结构;[0005] 所述落锤冲击结构,包括:收卷筒固定架、收卷筒、联轴器、电机、连接绳、机械爪以及落锤;[0006] 所述收卷筒固定架安装在放置板上方,所述收卷筒转动连接在收卷筒固定架上,所述收卷筒的转轴通过联轴器与电机的输出端连接,所述电机安装在收卷筒固定架右侧,所述连接绳缠绕在收卷筒上,所述连接绳底端贯穿放置板,所述机械爪与连接绳底端固定连接,所述落锤安装在机械爪上。[0007] 优选的,所述隔档箱内部设有保护层。[0008] 优选的,所述隔档箱设有支撑底座。[0009] 优选的,所述放置板上方四角处设有支撑杆,所述支撑杆上方设有顶板。[0010] 优选的,所述保护层采用橡胶保护层。[0011] 优选的,所述连接绳为尼龙绳。[0012] 有益效果[0013] 本实用新型提供了一种具有防护功能的落锤冲击试验机。具备以下有益效果,本案设计内部结构简单,通过在底座上方设有隔档箱可以对工作人员进行防护,防止被飞溅物造成伤害,且通过设有的落锤冲击结构可以让落锤的冲击试验更加方便进行控制,节省上锤的时间,降低劳动成本。附图说明[0014] 图1为本实用新型所述一种具有防护功能的落锤冲击试验机的主视剖视结构示意图。[0015] 图2为本实用新型所述一种具有防护功能的落锤冲击试验机的左视结构示意图。[0016] 图3为本实用新型所述一种具有防护功能的落锤冲击试验机的俯视剖视结构示意图。[0017] 图中:1-隔档箱;2-支撑柱;3-放置板;4-收卷筒固定架;5-收卷筒;6-联轴器;7-电机;8-连接绳;9-机械爪;10-落锤;11-保护层;12-支撑底座;13-支撑杆;14-顶板。具体实施方式[0018] 下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。[0019] 实施例:首先将本案中所有电气件与其适配的电源通过导线进行连接,并且应该根据实际情况,选择合适的控制器以及编码器,以满足控制需求,具体连接以及控制顺序,应参考下述工作原理中,各电气件之间先后工作顺序完成电性连接。[0020] 请参阅图1-3,本实用新型提供一种技术方案:一种具有防护功能的落锤冲击试验机,包括隔档箱1、四个支撑柱2以及放置板3,四个支撑柱2分别位于隔档箱1内部四角处,放置板3固定安装在四个支撑柱2上方,放置板3上设有落锤冲击结构;[0021] 需要说明的是,通过设有隔档箱1可以对在进行落锤试验的时候,防止飞溅物对工作人员造成伤害,四个支撑柱2用于进行固定放置板3,放置板3用于进行支撑固定落锤冲击结构,落锤冲击结构用于进行落锤的冲击处理,从而更加的方便落锤的安装,节省时间。[0022] 落锤冲击结构,包括:收卷筒固定架4、收卷筒5、联轴器6、电机7、连接绳8、机械爪9以及落锤10;[0023] 收卷筒固定架4安装在放置板3上方,收卷筒5转动连接在收卷筒固定架4上,收卷筒5的转轴通过联轴器6与电机7的输出端连接,电机7安装在收卷筒固定架4右侧,连接绳8缠绕在收卷筒5上,连接绳8底端贯穿放置板3,机械爪9与连接绳8底端固定连接,落锤10安装在机械爪9上;[0024] 需要说明的是,收卷筒固定架4用于进行对收卷筒5进行支撑,收卷筒5用于进行对连接绳8进行收卷缠绕处理,联轴器6用于进行连接收卷筒5的转轴,使其与电机7的输出连接,电机7用于进行提供动力,连接绳8用于控制落锤10的升降,机械爪9用于进行对落锤10进行抓紧。[0025] 具体实施方式为,首先在使用的时候,先将需要进行实验的物体放置在隔档箱1内,然后将通过机械爪9对落锤10进行夹紧,然后通过控制电机7运行,通过电机7带动收卷筒5进行收卷处理,从而使得落锤10随着连接绳8的收缩而上升,当上升到合适高度后停止,然后通过机械爪9松开对落锤10的夹紧,然后落锤10随着重力进行向下进行冲击试验,完成全部流程。[0026] 在具体实施过程中,进一步的,隔档箱1内部设有保护层11,保护层11用于进行对隔档箱1内部的保护。[0027] 在具体实施过程中,进一步的,隔档箱1设有支撑底座12,支撑底座12用于进行对隔档箱1进行支撑。[0028] 在具体实施过程中,进一步的,放置板3上方四角处设有支撑杆13,支撑杆13上方设有顶板14,支撑杆13用于进行对顶板14进行支撑,顶板14用于进行防尘处理。[0029] 在具体实施过程中,进一步的,保护层11采用橡胶保护层。[0030] 在具体实施过程中,进一步的,连接绳8为尼龙绳,采用尼龙绳成本更低,结实、牢固。[0031] 需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素,并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
