本发明涉及湿法选矿筛机技术领域,具体是一种用于振动筛机的筛网在线自动清洁装置,其特征是:包括安装于振动筛机的固定机架上且位于筛网下方的接料盘,接料盘顶部周边装有与筛网框架连接的软连接,接料盘上设有物料出口,接料盘内两侧设有两根导轨,两根导轨上装有沿导轨平移的喷管支架,喷管支架上装有喷淋装置,所述接料盘一侧设有进水口A,所述喷淋装置设有进水口B,进水口A与进水口B之间通过软管连接,接料盘一端装有推力缸,推力缸的输出端与喷管支架连接;本发明提高了筛机的工作效率,延长了筛机的使用寿命。
本实用新型涉及冶金选矿设备,是一种提高筛网使用寿命的缓冲型高频振动细筛,它具有机架,机架中安装有筛上收集斗和筛下收集斗,机架顶部两侧设计有倾斜布置的导轨,两导轨上安装有振动筛,振动筛上装有振动器,在机架上位于导轨高端一侧安装有给矿器,所述振动筛具有外框架置于两侧导轨上,外框架中装有内框架,内框架上装有筛网,内、外框架通过若干张紧螺栓装为一体,其特征是:在振动筛内框架中靠给矿器一端安装有一块缓冲板;本实用新型解决了现有高频振动细筛筛网容易损坏,使用寿命短,维修成本高,影响生产效率的问题,主要是用于选矿流程中的分选加工。
本发明涉及冶金工业中的选矿工艺改进,属于一种提高分级效率,减少合格粒级返回量从而增大球磨的处理能力的工艺,具体是一种提高磨矿处理能力的磨矿分级方法,首先将碎矿后的产品进入球磨机进行磨矿,球磨排矿经渣浆泵送到旋流器分选,旋流器的沉砂返回球磨机,旋流器的溢流是细粒级的产品经分矿器送入高频振动细筛再次分选,筛上产品返回进入渣浆泵,再循环进入旋流器分选;筛下产品进行后续选别流程;本发明克服了现有磨矿分级工艺分级效率低,磨机台效低,工作不稳定等缺陷,主要适用于铜矿及铅锌金属矿的选矿加工。
本发明公开一种采矿用筛分破碎装置及粉碎方法,包括破碎部以及筛分部,所述破碎部的上方设有进料口,所述进料口的下方连接粉碎腔,所述粉碎腔内设有一对并列设置的压碎辊,所述破碎部的外部侧壁安装有用于驱动所述压碎辊的粉碎驱动装置;所述压碎辊的下侧设有粉碎台,所述粉碎台的上部延伸至两个所述压碎辊之间的间隔位置,所述粉碎台的上部的两侧具有与所述压碎辊的辊面配合的肩部曲面,所述粉碎台的两端分别连接有竖直位移机构;在两个压碎辊的之间的下方设有粉碎台,经过两级的逐步压碎,可以避免卡料,可以提高矿石原料粉碎效率。
本实用新型涉及矿山机械技术领域,尤其是一种用于矿山振动筛的防溅装置,第一竖板上部开有贯通槽,第二竖板上部内侧表面固定设有与贯通槽相对应的固定板,固定板上表面沿长度方向固定设有若干个挂钩,每个挂钩上均套设有一个套环,套环均固定连接在同一个网体的一端上,贯通槽下方的第一竖板外表面固定设有两个侧板,两个侧板之间可转动安装有平行贯通槽设置的转轴,转轴上固定安装有与之同轴设置的收卷筒,网体的另一端穿过贯通槽后固定缠绕在收卷筒上,任意一个转轴的外端向外延伸直至贯穿侧板后安装有限位机构,第一竖板、第二竖板之间通过若干个连接机构固定安装在一起。本实用新型具有安装方便,可以适用于不同规格的振动筛的优点。
本实用新型提供一种粗金精矿再浮选筛分装置,包括浮选罐和进料罐,所述进料罐内固定安装有斜筛网,所述进料罐的一侧与斜筛网对应的位置处固定安装有粗料出管,所述进料罐的顶部固定安装有加料管,所述粗料出管与进料罐连通,所述浮选罐顶部的中心位置处开设有安装孔,所述进料罐的底部固定安装在安装孔内,所述进料罐的底部固定连接有下料管,所述进料罐的底部内设置有储气室,所述进料罐的另一侧开设有通孔,进气管的一端穿过通孔与储气室连通,该粗金精矿再浮选筛分装置设计合理,能够使气泡与矿料充分接触,浮选效果好。
本实用新型涉及一种用于辉铜矿的振动直线筛,包括支撑架、通过减震弹簧连接于支撑架上的筛箱以及设置在筛箱上振动电机,筛箱上端设置进料口,底端一侧设置出料口,进料口处安装分料板,分料板从上至下将进料口均匀分布成多个扇形分料槽;筛箱内设置双层筛板,双层筛板由平面筛板和波浪筛板组成,波浪筛板的波谷底端与平面筛板连接,平面筛板和波浪筛板上均设有筛孔;双层筛板下方设有疏通板,疏通板与筛箱内壁纵向滑移连接,疏通板朝向双层筛板的一侧与平面筛板的筛孔对应位置设有疏通针。本实用新型的用于辉铜矿的振动直线筛进料均匀,利用疏通板防止平面筛板堵塞,有利于正常筛分,保证有效筛分面积,有效提高筛分效率。
本实用新型公开了一种用于铬铁矿粒度筛分的分级机,包括耐磨金属外壳,所述耐磨金属外壳的上端面安装有进料口,所述耐磨金属外壳前后的端面均安装有暗门,所述耐磨金属外壳一侧的端面安装有后机箱,所述后机箱的下方安装有固定底座,所述固定底座的内壁安装有电动机,所述电动机的上方安装有撞击轴杆,所述撞击轴杆的一端安装有传动盘,传动盘有五个,所述传动盘的一侧安装有支撑立柱乙,所述支撑立柱乙的一侧安装有支撑立柱甲,支撑立柱甲有两个,所述支撑立柱甲的两侧安装有限位轴,限位轴有八个。本实用新型通过多层筛分板进行分级筛分,使整个筛分的过程更加细致,同时,通过撞击加速筛分过程。
本实用新型涉及一种铁矿石多级分选转动筛,该铁矿石多级分选转动筛具体包括机架和转动筛本体,所述机架上设置有转动筛主体,所述转动筛主体包括转动主轴、轴承座、转动筛桶和驱动电机,所述转动筛桶包括第一筛桶、第二筛桶和第三筛桶,所述轴承座设置在机架上,所述主轴架设在轴承座上,所述主轴贯穿转动筛桶并延伸至其内部,主轴一端机架伸出与提供旋转动力的驱动电机输出轴相连接,第一筛桶与机架相连的一端上部安装有与其内部连通的入料溜槽,第三筛桶与机架相连接的一端设有出料口,所述转动筛桶两侧设置有转动组件,所述转动组件对称分布抵接在所述转动筛桶的外圆周面上;本实用新型结构简单,使用方便且提高了工作效率。

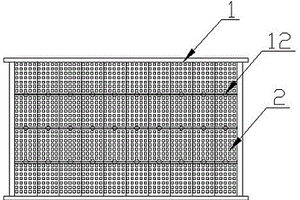

本实用新型实施例公开了一种矿用破碎装置的震动筛网组件,包括:金属栅格,金属栅格由直径为5‑15毫米的金属杆组成,且网孔为正方形;筛网组,包括至少一个震动筛网,设置于金属栅格下方,金属栅格的网孔大于震动筛网的网孔,筛网组最上方的震动筛网与金属栅格间的距离大于金属栅格的网孔的对角线的长度;夹具,包括具有三个侧边且另一侧开口的框体以及设置于框体内部的多个夹持部,多个夹持部分多层设置,且每层在每个侧边至少设置有一个夹持部,金属栅格与夹具顶端的夹持部固定连接,震动筛网通过夹持部与夹具连接。本实用新型的矿用破碎装置的震动筛网组件通过多层设置,不宜破损,且筛选效果好,速度快。

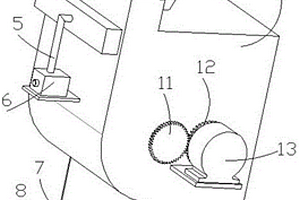

本实用新型公开一种碳质矿石提金用多级筛滤装置,包括装置本体,所述装置本体包括箱体、料斗、卡套和支架,所述卡套的底部焊接有出管,所述箱体的内侧设置有转筒,所述转筒的一侧一体成型有齿纹,所述齿纹的底部设置有齿轮,所述齿轮的一侧设置有电机,所述转筒的另一侧焊接有滤筒一、滤筒二和滤筒三,该碳质矿石提金用多级筛滤装置能够有效地将碳质矿石分散开来,防止液体因被底层的碳质矿石阻挡而无法快速的落下,提高固液分离的速率,能够有效地将碳质矿石表面的液体分离干净,进而有效地增大黄金的提取率,并有利于碳质矿石后续的使用,适用于碳质矿石提金用多级筛滤使用。
本发明公开一种大粒径镍矿石在线破碎筛分设备和工艺,设备包括干燥筛分装置、破碎装置和传送装置,所述传送装置用于将待破碎矿石从干燥筛分装置传送至破碎装置,还包括控制系统和距离传感器,所述距离传感器设置于破碎装置进料口的上方,距离传感器用于感应破碎装置内物料高度;所述控制系统分别与传送装置和距离传感器连接,所述距离传感器将感应到的物料高度数据传输至控制系统,控制系统根据接收到的物料高度数据控制传送装置提速、降速、启动或停止。本发明可以实现自动控制破碎装置的给矿量,以确保破碎装置的给矿量不会过低或者过高,避免降低破碎装置的破碎效率或对破碎装置造成损坏。
本实用新型涉及选矿分析技术领域,是一种湿式选矿试验振动筛,它具有底座,底座内装有振动装置,底座上装有套筛固定装置,所述套筛固定装置包括固定底盘、固定支柱和套装在固定支柱上端的弧形支撑板,在所述固定底盘上装有套筛底盘,套筛底盘上装有导向杆,导向杆的上端固定在弧形支撑板上,在导向杆上穿装有套筛压盘,套筛底盘和套筛压盘之间装有1~5个标准筛,在套筛压盘和最上层标准筛之间装有一个进水筛,套筛底盘和最下层标准筛之间装有一个出水盘,所述进水筛上设有进水管,出水盘上设有出水管;本实用新型振动筛适用范围宽,操作方便,筛析精度高,粉尘小,效率高,操作稳定,误差小,适合在科研和生产中推广使用。
本实用新型涉及碳质矿石技术领域,且公开了一种具有扫描功能的碳质矿石提金用筛滤装置,包括底座,所述底座的顶部固定连接有伺服电机,所述伺服电机的输出轴固定连接有筛滤仓,所述筛滤仓底部的左右两侧均固定连接有稳定滑架,所述稳定滑架的底部与底座滑动连接,所述筛滤仓的正面活动连接有密封取料门,所述筛滤仓的外侧传动连接有传动带,所述底座的顶部固定连接有轴承,所述轴承的顶部固定连接有螺纹杆,所述螺纹杆的顶部固定连接有传动轮,所述传动轮的外侧与传动带传动连接,所述传动轮通过传动带与筛滤仓传动连接。该具有扫描功能的碳质矿石提金用筛滤装置,整体达到了可进行全方位扫描的目的。
本实用新型涉及矿石筛分技术领域,特别涉及一种矿石用振动筛分设备。包括悬挂支架,激振传动装置,金属弹簧隔振器,二次减振板,橡胶减振垫,所述悬挂支架由立柱,横梁和连接杆组成,所述连接杆一端与上筛体相连,另一端直接与横梁相连,连接杆两端能自由旋转;所述横梁固定在立柱上端并由立柱支撑,所述立柱下端设置有金属弹簧隔振器,所述金属隔振器通过螺栓固定设置在二次减振板上,所述二次减振板下方设置有橡胶减振垫,结构简单,采用二次减振结构,隔振效果好,利用共振原理,所需激振力可以大幅减小,并由于激振力减小,激振源的质量也相应减小,从而减少了参振质量,进一步节能,并有助于延长设备的寿命。
本发明公开了一种炼铜转炉渣回收铜的筛分、浮选联合工艺选矿方法,该方法是将转炉渣破碎后给入球磨机,磨矿后进入筛分分级,通过二次筛分,+2mm筛上粒级产品作为返砂返回球磨机再磨;-2mm筛下、+0.1mm筛上粒级产品可直接作为铜精矿产品;-0.1mm筛下粒级产品经过调浆、添加浮选药剂进入浮选;经三次粗选,一次扫选,得铜精矿产品;本方法采用筛分、浮选联合工艺,使粗粒明铜得到提前、有效回收;适用范围广,操作方便,成本低,不仅直接提高企业效益,也同时解决了高品位铜转炉渣的资源开发利用。
本发明涉及植物修复技术,具体地说是一种利用矿业废弃地筛选重金属超积累植物的方法。具体方法为:以受重金属复合污染的矿业废弃地为种植地,选择本土植物为筛选植物,在矿业废弃地上种植筛选植物,通过测定植物的金属元素含量、生长速度和生物量,对照重金属超积累植物的标准,评价植物的超积累特性,筛选出重金属超积累植物。本发明精确性和稳定性高、实验周期短、实验成本低和操作简单,采用本发明的筛选方法筛选出的重金属超积累植物具有生长速度快、生物量大、适应性好和积累性强等优势,植物修复的潜力较大。
本实用新型涉及一种铁矿石多级分选筛,该铁矿石多级分选筛具体包括筛分装置主体和支撑架,筛分装置主体设置在支撑架上,筛分装置主体包括机框、进料斗、第一筛网、第二筛网和驱动装置,筛分装置主体顶部设有用于控制所述矿石进料的进料斗,机框通过支撑杆斜架在支撑架上,机框上固定安装有第一分筛框,第一分筛框通过减震簧连接在机框上,第一分筛框内设置有第一筛网,第一分筛框一侧连接有粗铁矿出料板,第一筛网下方固定安装有第二筛网,第二筛网外设置有第二分筛框,第二筛网侧边连通有出料口,第二筛网下方固定安装有矿石集中箱,第二分筛框侧面连接有振动组件;本实用新型实现对铁矿石的一次投料多级筛分,大大提高工作效率。
本实用新型一种炼铁用低成本块矿烘干筛分系统,其包括:烘干机,用于烘干湿块矿,包括用于输入湿块矿的进料口、输出干块矿的出料口;振动筛,与所述烘干机的出料口连接,用于筛分干块矿。本实用新型能够有效解决含粉含水量高块矿的筛分问题,并且工艺简单,投资成本少,运行费用低。
本实用新型涉及矿山机械设备技术领域,尤其是一种矿山石料破碎筛分装置,包括底板,底板的上端连接有第一支撑柱,第一支撑柱的上端可转动的连接有筛网架,筛网架上开设有第一通孔,第一通孔内连接有第一筛网,底板的底端连接有振动电机,筛网架的上端连接有固定架,固定架的一侧开设有出料口,固定架的上端开设有进料口,进料口内插设有导料管,固定架的内部底端连接有斜块板,筛网架的底端两侧均连接有弹性支脚。本实用新型通过导料管连接破碎机,使得碎矿山石进入到筛网架内,在送料的过程中,不易发生掉落,同时固定架的内部底端连接斜块板,斜块板增强固定架底部的强度,在矿山石进入筛网架时,固定架底部不易开裂。
本实用新型公开了一种黄铜矿石破碎用筛选装置,涉及筛选装置技术领域,为解决现有技术中的筛选装置在进行筛选时,黄铜矿石直接落进筛选装置内易造成筛板损坏的问题。所述筛选机外体的上方安装有进料口,且筛选机外体与进料口通过螺栓固定连接,所述筛选机外体的一侧安装有第一接料口,且筛选机外体与第一接料口通过螺栓固定连接,所述筛选机外体的一侧安装有第二接料口,且筛选机外体与第二接料口通过螺栓固定连接,所述筛选机外体的内部安装有滑动轨道,且筛选机外体与滑动轨道通过螺栓固定连接,所述滑动轨道的一侧设置有滑动块,且滑动轨道与滑动块滑动连接,所述滑动块的一侧安装有筛选箱,且滑动块与筛选箱焊接连接。
本实用新型公开了一种可防尘的格筛自动卸矿盖板,包括栅格架和进料槽,所述栅格架底部开设有安装槽,其中,靠近安装槽的所述栅格架一侧开设有滑槽,所述滑槽内部嵌合有滑块,所述滑块一侧固定有固定板,所述固定板与滑块之间开设有螺纹槽,所述螺纹槽内部连接有螺栓。该可防尘的格筛自动卸矿盖板在矿石卸载时,可以依靠矿石自重落下,矿石落下后会掉落到阻挡块上,当矿石掉落到阻挡块上后阻挡块可以通过自身橡胶材质产生形变,阻挡块产生形变后可以使进料槽产生分离,进料槽分离后矿石会通过栅格孔掉落,当矿石掉落后阻挡块可以进行复位,阻挡块复位后可以将灰尘进行隔绝,方便阻挡块可以保持对溜井格筛的封闭,减少粉尘的逸出。
本发明公开了一种用于矿浆物料筛分的外置圆筒振动筛,包括有机架、筛箱和筛筒以及筛网,筛筒内设主轴,主轴的一端伸出筛箱并与驱动机构相连接;在筛筒的内侧设有同轴布置的传动筒,沿着传动筒的中轴线装有振动盘,振动盘的左、右两侧各装有振动电机,振动电机的输出轴与主轴同轴连接,振动盘通过若干个沿径向布置的弹簧支承件连接筛筒;机架上设有进料斗,筛筒进料端的端口处设有环形挡料口;机架下侧设有筛上料收集斗和筛下料收集斗;本发明通过对圆筒振动筛的筛网在转动工作的过程中给予其高频的激振,解决了高速转动的圆筒振动筛的筛网上出现浆液物料滞黏的问题,从而有效提高了圆筒振动筛的过筛率和分级效率,延长了其使用寿命。
本实用新型公开一种具有矿石筛选功能的矿石粉碎机,包括粉碎机本体,所述粉碎机本体包括粉碎部、以及位于所述粉碎部下侧的筛选部;所述筛选部包括由上到下依次设有的第一筛网和第二筛网,所述第一筛网与所述第二筛网的两端均与所述粉碎机本体的内壁的两侧限位槽活动连接,所述第一筛网的下方设有第一振动机构,所述第二筛网的下方设有第二振动机构,所述第一振动机构、所述第二振动机构均连接传动机构以及振筛驱动装置;所述粉碎机本体在位于所述第一筛网、所述第二筛网的右侧上方分别设有第一侧开门、第二侧开门;本实用新型提供的矿石粉碎机,在充分振筛完成后再依次取料,避免现有技术中的在未充分筛分的情况下就取料,造成混料的情况。
本实用新型是一种提高筛网使用寿命的筛矿机,包括倾斜布置的机体,机体顶面开口,机体中间装有筛网,筛网将机体内部区域分为上层和下层,上次为粗料层,下层为细料层,机体下端位于粗料层设有所述粗料出口,机体下端位于细料层设有细料出口,机体两侧装有弹性支撑件,机体侧壁上装有振动电机,机体上方设有皮带输送机用于向筛网投放矿石,皮带输送机的输出端装有一缓冲箱,缓冲箱上端靠近皮带输送机的侧壁上设有进料口,缓冲箱下端远离皮带输送机的侧壁上设有出料口,缓冲箱内位于进料口下方设有缓冲挡板;本实用新型提高了筛网的使用寿命。
本发明公开了一种电镀污泥资源化利用方法,属于电镀污泥资源化利用技术领域;其包括:将电镀污泥、铅锌固废、烟灰和还原剂进行混合,得到混合物料;对混合物料进行造粒,得到颗粒料;将颗粒料送入链板式烧结机进行分段还原焙烧,得到第一烟灰、含氟氯烟尘、含铅锌烟尘和烧结块;将第一烟灰返回配料,含氟氯烟尘进行回收处理,含铅锌烟尘进行金属分离提纯;将烧结块与燃料送入熔炼炉中熔炼,得到第二烟灰、熔渣和冰铜;将第二烟灰返回配料,熔渣进行回收处理,冰铜进行金属分离提纯。本发明的配料环节科学、灵活且更加经济,成型环节高效、节能、环保,金属回收环节的回收率及产品品质提升,综合利用效果大大提高。
本发明涉及有色金属冶金化学技术领域,是一种铜钼分离废水循环利用的工艺方法和装置,它是将铜钼分离过程中的溢流水、过滤水分别通过溢流水管、过滤水管集中收集在回水槽中,通过添加活性炭吸附回水槽中的浮选药剂,除去不利于铜钼分离的残留药剂,使回水成为富含硫化钠的、有利于抑铜浮钼的回水,再通过回水槽旁的水泵压入回水管中返回到分离浮选作业中循环利用;本发明能明显减少硫化钠的用量,同时能有效缓解矿山污水的治理压力,节能、减排,对环境的污染小,具有很好的经济和社会效益。
本发明公开了一种适用于道路、桥梁的耐磨水泥的制备方法,涉及建筑材料技术领域,该适用于道路、桥梁的耐磨水泥的制备方法包括如下质量百分比的组分:硅酸盐水泥熟料75%‑85%,增强型助磨剂0.02%‑0.05%,矿渣微粉5%‑15%,钢渣粉3%‑8%,二水石膏3%‑6%,以及钢纤维0.3‑1.0%。本发明旨在研制一种适用于道路、桥梁用的水泥,该水泥的研发制备综合利用了钢渣等固废,不仅满足铁路混凝土标准,有利于提高水泥混凝土的耐久性,而且具有干缩率小、耐磨性好等特性,有效解决了目前水泥产品功能单一的问题。
本发明公开了一种蓄电池废硫酸的资源化处理方法,属于废酸处理领域。首先,将蓄电池废硫酸过滤,去除悬浮物;将含锌的冶金尘泥进行磁选、重选和/或火法富集后与过滤后的废硫酸反应至PH为5~7,然后再过滤;将滤液中的Fe除去后浓缩、结晶最后得到ZnSO4·7H2O。本发明是利用一种废物,即冶炼灰泥,来处理蓄电池废硫酸,从而实现以废治废;利用本发明提供的技术方案处理蓄电池废硫酸所产生的产物都可以成为其它工业的原料,从而实现了废物处理的资源化;本发明的技术方案投资成本低,简单易行且无二次污染的风险。
