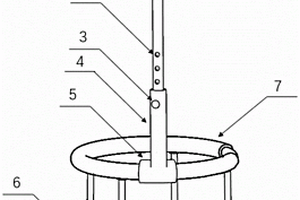

应用于树木雷达的检测辅助装置 808

 0

本实用新型涉及无损检测领域，具体来讲是一种应用于树木雷达的检测辅助装置，包括环形支架、滑动伸缩杆、支撑台。所述滑动伸缩装置装配在环形支架上，所述支撑装置固定在滑动伸缩装置上方。该辅助设备通过调节可伸缩的支撑杆，使树木雷达即使在不平坦的地面上，也可以进行水平检测工作。同时滑动伸缩杆实现了在不同高度均可对树木进行检测，并且滑动装置杜绝了因工作人员疲劳而出现的检测不平稳的现象出现，极大的节约了工作人员的体力，并且提高了实验的便利性及精准性。

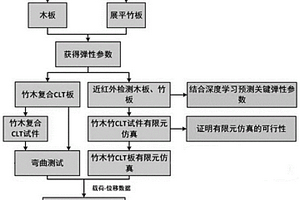

用于检测复合板材CLT物理性能的方法 743

 0

本发明公开了一种用于检测复合板材CLT物理性能的方法，包括以下步骤：S1：预处理，S2：单一板材力学性能测试，S3：单元板材建立力学性能预测模型建立与选取，S4：建立网格并进行CLT试件有限元分析，S5：CLT板有限元分析。本发明涉及复合板材检测技术领域，具体是提供了一种误差极小、节约板材、节省时间、运算更量小，利用近红外光谱技术与深度学习相结合，对CLT木板的力学强度进行无损预测，通过数值分析和实际测量结合的方法预测竹木复合CLT面板的力学性能，不仅有利于木材资源的充分利用，还可以进一步保障木材的质量的用于检测复合板材CLT物理性能的方法。

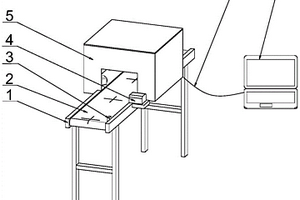

苹果表面缺陷自动检测装置 979

 0

本实用新型涉及果蔬品质检测装置结构技术领域，尤其是一种苹果表面缺陷自动检测装置。包括支架，支架装有传送皮带，支架上装有光源固定架，光源固定架顶部装有若干光源，光源固定架下方装有若干彩色工业相机，彩色工业相机固定在支架上，彩色工业相机通过数据线连接计算机。本实用新型结构简单，可以快速、无损的对苹果进行表面缺陷检测，从而大幅提高苹果表面缺陷的效率。

道路无机稳定粒料类基层压实质量快速检测与评价方法 713

 0

本发明公开了一种道路无机稳定粒料类基层压实质量快速检测与评价方法，其步骤如下：(1)通过现场试验，采用PFWD检测不同压实度K下道路无机稳定粒料类基层的变形模量值Evd，通过回归，建立路基压实度K与变形模量值Evd的关系，根据回归关系，计算道路基层要求压实度下的Evd0值；(2)对施工压实好的路段进行PFWD检测，得到不同检测点的Evdi，计算评定段的变形模量代表值Evdp；(3)评定基层压实质量。本发明在道路粒料类基层施工质量控制过程中，用于快速、无损地评价道路工程粒料类基层材料的压实质量。

可沿圆柱体轴向移动的超声导波换能器支架、支撑装置以及圆柱体检测方法 990

 0

一种可沿圆柱体轴向移动的超声导波换能器支架、支撑装置以及圆柱体检测方法，涉及无损检测技术领域。本发明是为了解决在实际工程应用过程中，利用超声导波检测技术检测超长尺寸构件时检测精度和分辨率低的问题。一种可沿圆柱体轴向移动的超声导波换能器支架，其主干部分端面为环扇形，主干部分的外环面中部沿其周向开有两端贯通的线圈槽，线圈槽的两侧分别开有一个凹槽，主干部分沿其周向开有两条通道，两条通道分别位于两个凹槽的外侧，主干部分的内环面设有两组滚轮组，两组滚轮组分别位于两条通道的外侧，每个滚轮组包括至少两个滚轮。

用于大型骨架产品的荧光渗透检测方法 957

 0

一种用于大型骨架产品的荧光渗透检测方法。本发明属于无损检测技术领域。本发明解决了大型骨架零件无法通过浸涂方式渗透、不易施加显像剂的技术问题。本发明采用静电喷涂法，分两次进行喷涂渗透剂，渗透结束后，直接采用水喷枪手工清洗去除零件表面多余渗透剂，然后采用静电喷粉法施加显像剂，促使显像剂吸附在零件表面，最后在黑光下进行荧光渗透检测。本发明的方法解决了各种大型零件和复杂型面荧光渗透探伤的工艺技术难题，带负电的渗透剂和显像粉易于吸附在零件表面形成均匀的薄膜层，有利于渗透和显像，且渗透剂和显像粉耗量小，不易弥散而污染环境，适用于对大型零件和复杂型面的荧光渗透探伤。

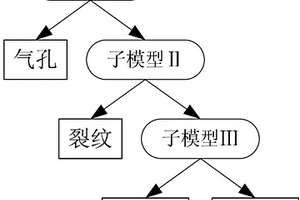

基于超声相控阵和支持向量机的焊缝缺陷检测识别方法 947

 0

一种基于超声相控阵和支持向量机的焊缝缺陷检测识别方法，涉及一种焊缝缺陷识别方法，属于焊接缺陷识别技术领域。解决了厚板电子束焊缝缺陷无损检测与识别问题。采用超声相控阵扇形扫描方法检测焊缝，获取缺陷扇形扫描图像，基于主成分分析法提取缺陷图像主成分，建立缺陷特征表达函数，采用支持向量机二叉决策树法构造缺陷分类模型的结构，构造三个基于支持向量机子模型，子模型I首先将气孔缺陷识别出来，子模型II将裂纹缺陷识别出来，子模型III将未熔合缺陷和未焊透缺陷区分开来。子模型采用径向基核函数，采用网格搜索法优化子模型参数。实现厚板电子束焊缝气孔、裂纹、未熔合和未焊透缺陷的检测与智能识别，四种缺陷正确识别率分别为94.5％、92.5％、95％和93.5％。

基于X波段的粮仓苞谷含水率检测方法 728

 0

本发明提供一种适用于大型粮仓中，能够实现实时、在线、无损检测苞谷含水率的方法，克服了现有的多数检测方法存在随机取样，损坏苞谷品质等问题。本发明主要以大型粮仓为研究背景，苞谷含水率为研究对象，包括多个检测探头和显示模块。首先采集粮仓的基本图形信息，依据Smart3DCapture全自动三维建模系统绘制出模型图，导入到显示模块；接着将检测探头放置在粮仓的不同位置，获取粮仓不同位置处苞谷含水率对应的数据，并通过蓝牙模块传输到显示模块；在显示模块中的粮仓三维模型图中标记检测探头的位置和探头之间的距离；无线传输数据经过接收端中ARM单片机处理后显示相应的含水率大小；最后利用数据拟合和结合粮仓模型显示模块绘制出粮仓整体含水率分布图。

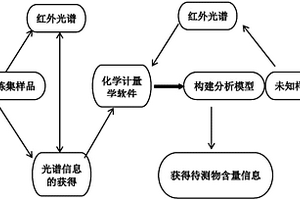

基于红外光谱技术快速检测甜味剂的方法 909

 0

本发明属于食品检测技术领域，主要涉及一种基于红外光谱技术快速检测甜味剂的方法。本发明涉及采用红外光谱技术与化学计量学方法相结合，检测甜味剂含量，旨在为食品中甜味剂的快速、无损检测提供新方法。

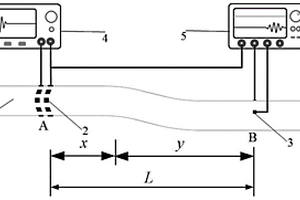

基于超声导波的管道弯曲检测方法 672

 0

一种基于超声导波的管道弯曲检测方法，涉及结构健康监测和无损检测技术领域。本发明是为了解决现有管道变形检测方法需要布设大量传感器，或者每次只测管道上一个点的深度，费时费力、探测精度不高，进而导致具有很大局限性的问题。本发明所述的一种基于超声导波的管道弯曲检测方法，首先在管道某一位置激励产生纯纵向导波模态，然后将至少两个面剪切型超声换能器布设于距激励一定距离的管道表面。通过一段距离两端的换能器形成激励接收一体化系统，测量得到管道顶部和侧面位置超声导波透射信号，来检测激励与接收换能器间管道的弯曲情况。同时，通过对同一截面两个微型接收换能器信号的波包特征和差异进行分析，即可识别弯曲部位和弯曲方向。

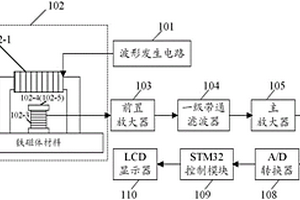

基于巴克豪森效应的铁磁材料应力检测装置 907

 0

本实用新型提供了一种基于巴克豪森效应的铁磁材料应力检测装置，该装置包括波形发生电路、巴克豪森噪声传感器、前置放大器、一级带通滤波器、主放大器、二级带通滤波器、次级放大器、A/D转换器、STM32控制模块以及LCD显示器；巴克豪森噪声传感器包括激励线圈、铁氧体磁轭U型骨架、传感线圈、工型骨架以及磁棒；激励线圈绕于铁氧体磁轭U型骨架的中间部位；磁棒内嵌于工型骨架内；传感线圈固定设于铁氧体磁轭U型骨架的正中心位置，绕于工型骨架的中间部位。本实用新型的巴克豪森效应应力检测装置能够连续准确地对铁磁材料工件进行无损检测。

基于内置压电陶瓷元件的灌浆套筒内部灌浆状态检测方法 946

 0

基于内置压电陶瓷元件的灌浆套筒内部灌浆状态检测方法，涉及结构监测和无损检测的技术领域。本发明是为了解决现有对钢筋套筒内灌浆料的密实度进行监测的方法无法精确评估灌浆套筒内部各部位灌浆状态的问题。在灌浆套筒内表面且分别靠近灌浆套筒上的灌浆口、排浆口和灌浆套筒中部三处位置中的其中一处或三处位置粘贴压电陶瓷片，压电陶瓷片通过信号线与超声导波激励接收装置或电阻抗测试仪器连接；将模拟的内部灌浆饱满且灌浆与套筒壁粘结完好状态的超声导波信号和采集到的灌浆套筒内部未灌浆时的超声导波信号均作为超声导波参考信号，采集灌浆完成并硬化后的超生导波信号与所述参考信号对比，判断套筒内灌浆状态。用于检测灌浆套筒内部灌浆状态。

超声波水浸自动探伤铝合金预拉伸板的检测方法 832

 0

一种超声波水浸自动探伤铝合金预拉伸板的检测方法，它涉及一种超声波水浸自动探伤铝合金预拉伸板的检测方法。本发明是要解决超声波接触法探伤铝合金预拉伸板内部缺陷的缺点的无损检测问题。方法：一、取铝合金预拉伸板制作待探伤板材，调试探伤灵敏度；二、将其完全浸入水中，以水作耦合剂，设定扫描分辨率、步进分辨率、脉冲重复频率和扫描速度，启动超声波水浸自动探伤机，采用10MHz超声波探头，并调试探头的探测角度，对待探伤板材进行探伤，探伤时水温保持在20～50℃之间，扫描结束后，得到C扫图像，探伤结束后，探头归位。本发明用于铝合金预拉伸板的探伤。

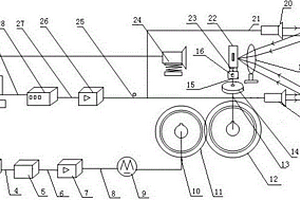

扫描式卤素灯检测发动机叶片内部脱粘缺陷的装置及方法 823

 0

本发明涉及一种扫描式卤素灯检测发动机叶片内部脱粘缺陷的装置及法。目前，航天飞机的发动机叶片性能的优劣直接影响到飞机的性能，其长时间服役于高温高压高强度环境下，极易产生内部脱粘和表面裂纹等缺陷。一种扫描式卤素灯检测发动机叶片内部脱粘缺陷的装置，其组成包括：热激励系统、成像系统、试件扫描系统和图像处理及分析系统，所述的热激励系统中由数据采集卡（28）、调光器（26）、卤素灯、凹透镜（19）、凸透镜（18）组成，数据采集卡输入端与计算机输出端相连，数据采集卡输出端与调光器输入端相连，调光器输出端与卤素灯输入端相连。本发明应用于红外热波无损检测领域，同时应用于航空航天领域。

采用近红外光谱图像特征的水稻霉变程度检测方法 659

 0

本发明提供一种采用近红外光谱图像特征的水稻霉变程度检测方法，包括：获得已知不同霉变状态稻谷的近红外光谱图像数据；以所述近红外光谱图像数据为研究对象，获得所述近红外光谱图像的图像特征；利用前馈神经网络(BP)自适应推理机制，建立稻谷霉变程度与其近红外图像的图像特征之间映射模型；获得待测稻谷的近红外光谱图像数据；获得所述待测稻谷的近红外光谱图像的图像特征；利用所述映射模型获得所述待测稻谷的霉变状态。本发明方法可以实现稻谷霉变程度无损检测。

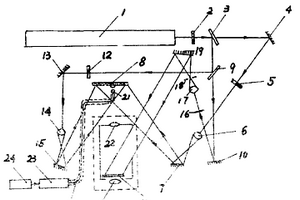

印刷电路板焊点激光全息检测法及装置 772

 0

一种应用激光全息干涉计量的原理。对印刷电路板焊点进行无损检测。该检测方法是根据印刷电路板的焊点在适当的热加载后。由于残余热应变引起全息干涉条纹的特异性而得到判断的。印刷电路板焊点质量激光全息检测方法及装置。具有灵敏度高、可检缺陷的类型多、显示直观、精度高的特点。该装置是由全息摄影系统和热加载系统构成。

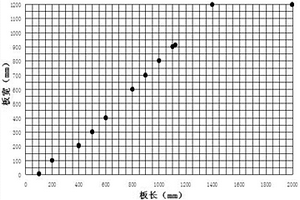

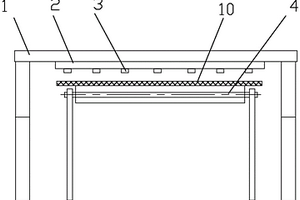

基于近红外扫描阵列的板材质量快速检测装置 648

 0

基于近红外扫描阵列的板材质量快速检测装置，本实用新型涉及一种实木板材性能的快速检测装置。以解决目前急需专门快速检测木材的装置。它包括龙门式架体、水平安装板、多个近红外探头、进料装置、计算机控制系统和报警装置；水平安装板固定在龙门式架体的横梁的下方，多个近红外探头排布在水平安装板下表面上，物料的传送带运动方向垂直于水平安装板，每个近红外探头的信号输出端分别连接计算机控制系统的一个输入端。被测板材运动到排成纵向阵列的近红外探头下方，如果有缺陷，计算机控制系统通过报警装置进行缺陷报警。每个近红外探头能探测一段范围的板材缺陷，多个近红外探头形成的阵列能探测整块木板的缺陷，实现了快速无损的板材检测。

模拟人眼识别技术检测沥青路面纹理的方法 902

 0

本发明公开了一种模拟人眼识别技术检测沥青路面纹理的方法，该方法通过对沥青路面数字图像模拟识别的分析、处理，计算出所检测点的沥青路面纹理深度，通过计算沥青路面纹理深度与混合料级配和沥青用量建立相关关系，进而评价沥青路面的混合料的级配和沥青用量。与现时流行使用的测量方法相比较，应用模拟数字图像技术测量路表面纹理深度和现场混合料级配与沥青用量的方法具有如下优点：(1)效率高；(2)造价低；(3)操作简单；(4)对人身没有伤害，不使用化学试剂等测定；(5)属于无损检测，不需要破坏路面，保护了路面的整体性。

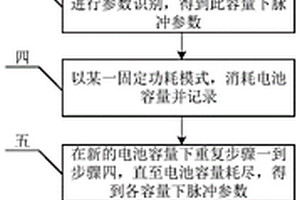

考虑钝化的碳包式锂亚硫酰氯电池容量检测方法 769

 0

本发明公开了一种考虑钝化的碳包式锂亚硫酰氯电池容量检测方法，所述方法首先以碳包式锂亚硫酰氯电池参数选定钝化膜消去负载及消去时间；其次，在静置电池一定时间后，对其进行恒定负载下的短时脉冲放电，记录脉冲电压波形并对脉冲参数进行识别；之后，使用固定的电池功耗模式对电池容量进行消耗，并在新的容量下进行钝化膜消除、静置、脉冲测试及参数识别，直至电池容量耗尽达到截止电压；最后，得到各容量下的电池脉冲参数样本，完成用于电池剩余容量检测的模型建立。本发明解决了目前锂亚硫酰氯电池容量表征困难、无法简便、无损、准确地进行剩余容量检测的问题，能够实现对剩余容量的检测。

基于温度补偿的巴克豪森效应应力检测装置 919

 0

本实用新型提供了一种基于温度补偿的巴克豪森效应应力检测装置，该装置包括正弦波发生器、功率放大器、第一MBN传感器、第一前置放大器、第一一级带通滤波器、第一主放大器、第一二级带通滤波器、第一次级放大器、第一A/D转换器、第二MBN传感器、第二前置放大器、第二一级带通滤波器、第二主放大器、第二二级带通滤波器、第二次级放大器、第二A/D转换器、STM32控制模块以及LCD显示器。本实用新型的基于温度补偿的巴克豪森效应应力检测装置可对检测零件进行逐一无损检测，可穿透镀层，减少温变引起的误差，检测结果更准确，更严格地保证了零件的品质。

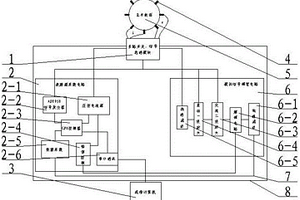

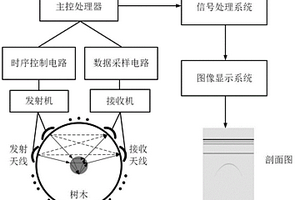

树木内部缺陷检测数据的成像算法 992

 0

一种树木内部缺陷检测数据的成像算法，属于树木内部缺陷检测技术领域，本发明为了解决传统检测技术与算法忽略了衍射效应的影响，不能满足对活立木进行无损检测的问题。步骤a，设备布置；步骤b，网格划分；步骤c，利用公式计算出发射器发出的信号到达采样点后返回到接收器的时间矩阵；步骤d，应用线性插值方法，将每一个元素对应的电场按累计公式在N个传感器得到的电场值累加，得到电场矩阵；步骤e，将针对每一个采样点计算得到电场矩阵以彩色云图的形式表示出来，从而完成对活立木内部缺陷的检测与成像。本发明的一种树木内部缺陷检测数据的成像算法可以将采集到的信号进行成像，通过图像显示系统显示到设备显示器上。

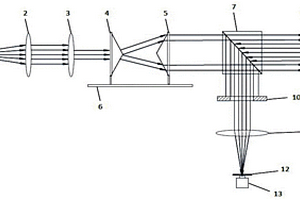

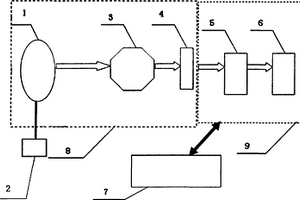

基于同轴双圆锥透镜的暗场共焦亚表面检测装置和方法 690

 0

本发明公开了一种基于同轴双圆锥透镜的暗场共焦亚表面检测装置和方法，点光源发出的光经准直镜形成平行光，平行光依次经扩束器、圆锥透镜一和圆锥透镜二形成环形光，环形光经分光棱镜和物镜汇聚至待测样品；待测样品发出的反射光和散射光依次经过物镜和分光棱镜，入射至探测互补光阑，反射光被探测互补光阑遮挡，散射光依次经过探测互补光阑、收集透镜和探测针孔，入射至光电探测器。本发明采用扩束器以及一组对称放置的同轴圆锥透镜实现占空比可调的环形光照明，结合探测互补光阑实现暗场共焦，解决了普通共焦显微技术检测亚表面损伤信噪比低、遮挡式环形光发生器占空比不可调、能量损失大的问题，适用于亚表面无损检测。

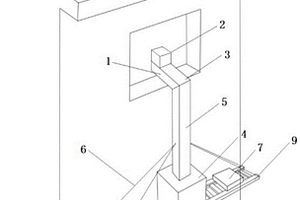

用于高层建筑的自爬式外墙缺陷检测装置及其操作方法 1029

 0

一种用于高层建筑的自爬式外墙缺陷检测装置及其操作方法，属于建筑外墙无损检测技术领域。本发明解决了现有的高层建筑外墙缺陷检测困难的问题。控制终端通过所述基座固装在窗户坎墙上，所述外伸臂为伸缩结构，其水平固装在基座的一端，所述运作台位于墙体外侧且与外伸臂的伸出端之间通过所述竖向导轨固接，两个水平导轨均水平安装在运作台内且分别平行于墙体设置，每个水平导轨均为伸缩导轨结构，通过控制终端分别控制水平导轨、竖向导轨及外伸臂的伸缩动作，两台滑车一一对应滑动安装在两个水平导轨上，通过控制终端控制滑车在水平导轨上的移动位置，两个检测设备对应安装在两台滑车上。

直升机复合材料桨叶损伤检测系统及方法 827

 0

本发明涉及一种复合材料桨叶损伤检测系统及方法，具体涉及一种基于动力学边界效应的复合材料桨叶损伤检测系统及方法。本发明的目的弥补常规检测方法的不足，建立一种非接触式的、高精度的、模型无关的、在线无损检测方法。可以实现对直升机复合材料桨叶结构小损伤，如裂纹、分层、内部空洞等的精确定位。

电路板焊点质量的阀值筛选法和红外检测法 959

 0

一种电路板焊点质量的阀值筛选法和红外检测法，属于印刷电路板焊点质量无损检测技术领域，具体方案如下：一种电路板焊点质量的阀值筛选法，包括以下步骤：步骤一、标准焊点样本筛选；步骤二、不同缺陷程度的标准缺陷焊点制作；步骤三、不同缺陷程度的标准缺陷焊点的温升峰值标定；步骤四、设定阀值。一种电路板焊点质量的红外检测法，当待测焊点的温度峰值小于等于设定的阀值时判定为合格焊点，当其超过设定阀值时则判定为不合格焊点。本发明所述的电路板焊点质量的红外检测法利用设定好的阀值检测焊点内部是否有缺陷以及缺陷的程度，具有判别简单、高效的优点，易于实现检测过程的自动化和智能化。

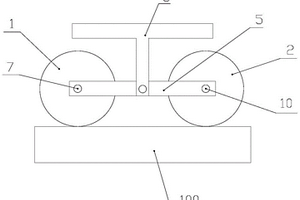

基于压力干耦合超声的大型高速回转装备探伤检测装置 745

 0

一种基于压力干耦合超声的大型高速回转装备探伤检测装置，属于超声探伤技术领域。本发明解决了现有的对转子部件表面缺陷的检测中，采用传统的超声波法得到的检测结果可靠性低、检测效率低且易对转子部件表面造成腐蚀的问题。它包括并排布置在转子部件表面的发射轮、接收轮以及安装在发射轮内部的发射换能器、安装在接收轮内的接收换能器，发射轮、接收轮的轴线相互平行设置，发射轮内以及接收轮内均填充有耦合剂，发射轮与接收轮之间通过连接杆转动连接。通过将耦合剂填充在发射轮和接收轮内，有效避免了现有技术中使用传统超声波方法存在的耦合剂必需与转子表面接触的情况，进而实现转子部件表面缺陷的无损测量。

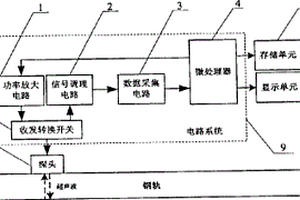

电磁超声技术钢轨缺陷检测方法及其装置 596

 0

本发明属于电磁超声无损检测领域,提供一种电磁超声技术钢轨缺陷检测方法及其装置。目的在于解决现有钢轨检测方法存在的各种问题,满足高速电气化铁路发展的需要。装置由探头、电路系统、存储单元和显示单元组成。检测装置使用电磁超声体波,通过多个超声探头协同工作,能够实现对钢轨轨头、轨腰、轨底的有效检测。该检测方法无需使用声耦合剂,结构简单,环境适应能力强,可以实现高速的钢轨检测。

基于超声横波的高强度螺栓剪切应力检测方法 860

 0

本发明提出了一种基于超声横波的高强度螺栓剪切应力检测方法，本发明针对实际使用中螺栓剪切应力测量的需求，发明了一种螺栓剪切应力的压电超声检测方法，实现对在役金属材料螺栓实现螺栓所受剪切应力的无损检测。该方法使用压电换能器激发超声横波，基于声弹性效应，推导得出螺栓剪切应力与横波波速的敏感性最高，由此创新性的提出通过使用横波测得螺栓所受剪切应力时得渡越时间来测量螺栓所受剪切应力。本发明的方法，根据声弹性理论原理，使用超声波波速的平方与所受剪切应力的线性关系，相对于从前对声弹性理论进行二级近似来说，具有更好的测量精度。

深孔钻焊接用固定台及焊接质量检测工作台 604

 0

一种深孔钻焊接用固定台及焊接质量检测工作台，它具体涉及一种感应焊焊接深孔钻用固定台及进行焊接质量检测的工作台。本实用新型为解决现有的深孔钻在焊接时固定后的高度、水平方向不易调节，焊接后存在夹渣、气孔未熔合等不易发现的问题。一种深孔钻焊接用固定台及焊接质量检测工作台包括旋转固定台、检测工作台两大部分，旋转固定台安装在检测工作台上进行工作。旋转固定台包括底座、旋转控制器、角度控制钮、三爪卡盘等部分，检测工作台包括万向轮、水平导轨、液压升降系统、旋转固定台固定端、无损检测设备安装端、工作台移动把手等。本实用新型用于深孔钻的焊接固定及对焊接质量的检测方面。

基于脉冲涡流与电磁超声的金属材料缺陷检测传感器 712

 0

基于脉冲涡流与电磁超声的金属材料缺陷检测传感器，属于金属材料缺陷无损检测领域，解决了现有基于电磁超声与脉冲涡流复合的金属材料缺陷检测方式导致相应传感器的体积、重量过大，不适用于高温场合以及缺陷检测效果差的问题。所述传感器：空心螺线管和平板线圈分别通以脉冲信号和射频脉冲信号。空心螺线管使待测金属材料发生涡流效应，发生涡流效应后，空心螺线管两端之间的自感电压信号为所述传感器的第一传感信号。空心螺线管、平板线圈与待测金属材料构成电磁超声换能器，平板线圈接收待测金属材料激发出超声波并向待测金属材料发射超声波，进入待测金属材料的超声波的回波信号为所述传感器的第二传感信号。
