适用于对板材进行超声波无损探伤的工装 882

 0

本实用新型公开一种适用于对板材进行超声波无损探伤的工装，属于板材检测的技术领域。该工装包括自上而下旋装在调高支架内表面的探头固定架，通过紧固螺钉悬装在探头固定架的阶梯内孔中的超声波探头；所述探头固定架和调高支架的内腔组合后形成蓄水仓；调高支架的底端为敞口结构、且调高支架壳体的底端向外延伸成法兰形状，在调高支架壳体的中上部对称设置有两个用于连接外部手持杆的固定销，在调高支架壳体的中下部设置有进水口。利用本实用新型对钢板进行无损探伤检测可以省去传统预涂耦合剂的环节,测量准确、耦合效果好、能够避免漏检或误检；本实用新型结构简单、操作方便，在使用时检测人员可以站立操作，提高检测效率、降低劳动强度。

铁路专用线路无损探伤仪 1091

 0

本实用新型公开了一种铁路专用线路无损探伤仪，包括X光摄像头、显影板与轨道车卡块，所述轨道车卡块的上方通过可横向移动的第一连接板设置有第一支撑装置，所述第一支撑装置的上方设置有可拆卸的第二支撑装置，该铁路专用线路无损探伤仪，通过U形检测部件的设置，能够使人员在检修线路的连接点时，可以通过U形检测仪对两个结点同时进行检查，从而能够更加方便的让人员进行检查，为人员省去大量的时间，同时通过矩形套块的设置，能够对X光摄像头与显影板稳定箱进行纵向移动，从而能够根据两个节点之间的距离进行调整，并且通过X光摄像头与显影板稳定箱的设置，方便人员观察线路的内部情况，从而能够进行更加准确的判断。

基于无损测试路面层间粘结强度的现场模拟方法 823

 0

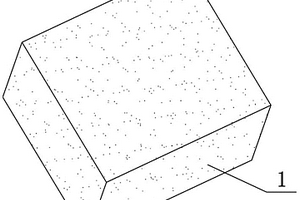

本发明公开了一种基于无损测试路面层间粘结强度的现场模拟方法，首先利用与施工路面基层相同的混凝土材料制作测试基层板，完成养护后将其置于施工路面拟定取芯的位置，路面施工喷洒粘结层材料时连同测试基层板一起覆盖，并在现场完成养护后将其置于移入室内，装入车辙试模中，在粘结层上铺设面层沥青混合料，压实、冷却后拆除车辙试模，得到含有基层‑粘结层‑面层的三层结构层间芯板；使用取芯机钻取芯样后，采用拉力试验机测试粘结强度。本发明无需破坏路面结构，在路面混合料摊铺之前制作完成含有基层‑粘结层‑面层的三层结构的层间芯板，该层间芯板无限接近摊铺混合料面层后的路面实际状况，钻取芯板测试的结果准确，具有很高的实际意义。

实现服务器电源电流无损免拆测量的系统 766

 0

本发明涉及一种实现服务器电源电流无损免拆测量的系统，其特征在于，包括通过待测电流的导体和霍尔电流传感器，通过待测电流的导体穿过所述霍尔电流传感器，霍尔电流传感器连接有微控制单元MCU，微控制单元MCU连接有LCD显示屏。微控制单元MCU内部设有模数转换模块ADC和SPI端口，模数转换模块ADC的输入端口为ADI；微控制单元MCU通过SPI端口驱动LCD显示屏将实时电流显示或通过微控制单元MCU自带的串口进行读取测量电流值。本发明实现电流测试的无拆装操作，同时不影响被测量系统的业务进行，适合服务器的业务不间断特点，直接在要测试的线缆上采用夹具测量即可，完全不影响整个系统的运行，减少了测试误差。

桥墩桩基冲刷状态无损监测装置 932

 0

本实用新型涉及一种桥墩桩基冲刷状态无损监测装置，本桥墩桩基冲刷状态无损监测装置包括无人水面载具，无人水面载具的顶部连接有监测组件，监测组件包括支板，支板通过固定板连接于无人水面载具的顶部右侧，支板的末端设置有摄像机，摄像机上电性连接有摄像头，无人水面载具的顶部左侧固定有L形连板，L形连板的末端通过调节组件连接有声纳探测器，整个监测装置结构设置合理，构思巧妙，利用无人水面载具上安装的声纳探测设备及摄像机对桥墩桩基周围进行监测，从而替代监测员在重大暴风雨搭船监测，大幅降低监测员的作业风险，并提供大量实时信息与影像，让监测员掌握桥墩周围水面下水道底部的状况，具有较强的实用性。

无损快速测量卷烟分段吸阻的方法 750

 0

一种无损快速测量卷烟分段吸阻的方法，是在不多于三个状态下的总压降与气体流量的测量以及卷烟滤嘴通风孔位置测量的基础上，基于卷烟烟支气流流过时所形成的流量守恒和“拟串联”的基本特点，在不对卷烟滤嘴段和烟支段进行机械分离情况下，实现卷烟烟支各分段吸阻的无损快速测量，其理论基础是流体通过卷烟形成的压降与流体流过卷烟流量成正比，两者比值即为卷烟渗透阻，通过多个状态下“拟串联”方式形成的流量守恒关系获得卷烟烟支各分段吸阻。本方法操作简便，同时不同状态下卷烟各分段气流分配比例变化较小，具有更好线性度，因此得到的测量结果更为科学、合理、准确，可为卷烟产品质量追溯、产品设计及工艺优化提供有效支持。

活体水稻籽粒灌浆充实的无损监测系统和方法 1014

 0

本发明涉及一种活体水稻籽粒灌浆充实的无损监测系统和方法,属于作物生产技术领域,专用于水稻生育后期田间生产的实时监测和调控管理。该系统主要由支撑杆、传感器、Flow32包裹式茎流仪主机、包含相关软件和无损监测方程的计算机和电源五个部分组成。该无损监测方法是在水稻抽穗开花后的10-20天进行,将水稻单茎穗颈节间下部2.5cm处的茎秆小心裹入传感器SGA2或SGA3中,通过信号线路将五部分连接,然后启动茎流仪和计算机进行活体、实时、无损监测。

叶片中叶绿素无损测定方法 822

 0

本发明涉及一种叶片中叶绿素无损测定方法。其方法是用两种(或三种)特定波长的光线照射在叶片和反射板上按照它们反射率计算出叶绿素含量的一种相对指数(或实际含量)，该指数(或实际含量)与叶绿素总含量(或叶绿素a、叶绿素b含量及总量)存在显著的相关关系(或定量函数关系)，进而根据这种相关性估测计算或还原出片中叶绿素的含量(或计算出叶绿素a、叶绿素b及总叶绿素量)。本发明方法不受叶片厚度的限制，而现有的透射式比色测定法在叶片厚度大时，吸光度A＞1.0时，误差急速扩大；本发明所采用的漫反射式测定方法则因漫反射发生在叶片内部的任一层面，受叶片厚度的影响轻微；本发明方法对叶绿素的检测成本极低，几乎没有耗材，也无需换算模型的技术准备过程。

锚杆长度无损测量方法 991

 0

本发明涉及一种锚杆长度无损测量方法，用以解决现有技术中存在的最锚杆无损检测数据处理分析时，无法准确获得长度信息、滤波器不稳定和技术员主观影响大的问题。本发明实施例首先对原始数据进行数据叠加，随后进行降频处理、滤波，如果滤波阶数n＜20则恢复原采集频率，如果滤波阶数n大于20则调整下采集参数。然后截取反射波有效信息对整体波形数据进行滑动互相关数据处理得到相似系数波形。最后根据相似系数波型图确定反射波初始位置，计算锚杆长度。本发明可以有效解决无法准确获得长度信息、滤波器不稳定和人员对处理结果主观影响的问题。

烟草薄片感官质量稳定性快速无损测定方法 826

 0

本申请提供了一种烟草薄片感官质量稳定性快速无损测定方法，包括：获得待测烟草薄片样品和标准烟草薄片的光谱，作为待测光谱和标样光谱；获得待测光谱与标样光谱之间的距离；依据距离获得待测烟草薄片样品与标准烟草薄片之间的质量稳定度。本申请基于光谱分析方法从整体上判断烟草薄片的质量，算法简便易行，在标样光谱固定的情况下不会随着检测样本的范围和数量的变化而变化，所得质量数据数值恒定，克服已有近红外质量检测的缺陷，并且检验结果所反映的质量波动直观明了，所得结果可靠性一致性高。

不可见埋体管线无损探测者 1037

 0

本实用新型公开了不可见埋体管线无损探测者，包括电源系统、图像显示系统、主机系统、信号发射系统、信号接收系统，所述电源系统连接主机系统，主机系统连接图像显示系统、信号发射系统，信号发射系统连接信号接收系统，信号接收系统连接主机系统，与现有技术相比，本实用新型的有益效果是：本方案在隐患检测方面检测精度高、探测效率高、智能化程度高且价格相对较低，优化了国内隐患检测方面的不足，可以有效减少存在的安全隐患。

利用近红外光谱技术快速无损测定小麦单籽粒直链淀粉含量的方法 619

 0

本发明提供了一种利用近红外光谱技术快速无损测定小麦单籽粒直链淀粉含量的方法。步骤如下：收集小麦单籽粒样本；置于近红外光谱下进行透射扫描，采集近红外漫反射光谱；采用试剂盒酶解程序测定样品总淀粉含量及直支链淀粉比值；对所得近红外光谱光学数据进行预处理，滤除无用及干扰信号；建立数学模型；构建小麦单籽粒的直链淀粉含量化学值与近红外光谱之间的预测模型并进行验证实验；采集待测样品的近红外光谱，用构建的近红外预测模型快速无损测定待测样品直链淀粉含量。本发明方法为小麦单籽粒直链淀粉的定量测定提供一种便捷、快速、无损、准确的标准化检测方法，为小麦的育种、选种及淀粉的深入研究及应用提供方法支撑。

液体无损探测识别电子系统 1058

 0

本发明是一种液体无损探测识别电子系统，采用嵌入式处理器LPC2148和波长可调谐的分布反馈（DFB）激光器设计并研制了液体无损探测识别电子系统，控制DFB激光器出射波长通过被检测液体的挥发气体，根据谱带的吸收情况进行探测，并将数据经过USB接口传输到上位机进行PCA和BP混合算法处理和分析，上位机根据气体信息数据库识别出被检测液体，通过对五种食用醋的测试结果表明，设计的电子系统可以在不破坏待测物质化学性质的前提下，快速准确地进行探测和区分识别，如建立更加全面的数据库，还可以实现对不同物质的探测和识别分析，可以在不破坏待测物质化学性质的前提下快速准确地进行探测和区分识别，具有很大的开发和推广价值。

锅炉压力容器管道无损探测装置 963

 0

本发明公开了一种锅炉压力容器管道无损探测装置，该装置包括机壳、手柄、磁粉探测仪主机、金属磁轭柱和探照灯以及电源等。其中，手柄位于机壳的后侧，磁粉探测仪主机位于机壳内部，磁粉探测仪主机两侧分别对称固定连接的金属磁轭柱的末端外露于机壳之外，探照灯固定在两侧金属磁轭柱之间的机壳上。本发明能够始终保持两侧金属磁轭柱紧贴压力管道外表面且沿圆周转动，从而使对压力管道圆周表面的磁粉探测实现连续检测，从而达到高效率高质量无损探测需求，实现无漏点检测和节约成本的目的，操作简单方便。

滤棒测量台、滤棒中各分段料棒长度无损测量设备及方法 741

 0

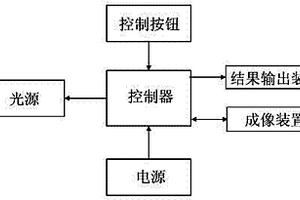

本发明涉及滤棒测量台、滤棒中各分段料棒长度无损测量设备及方法，无损测量设备包括滤棒测量台、成像装置和控制器，滤棒测量台包括承载装置及其光密封外壳，所述承载装置包括用于平放滤棒的承载槽，该承载槽的下方设有导光沟槽，该导光沟槽的底部沿导光沟槽长度方向设有强光线性光源，该强光线性光源焊接在PCB电路板上；本发明主要采用光线透射法，使用高亮光源照射滤棒，由于不同滤棒段对光线的吸收强度不同，使用成像的方法捕捉经过透射衰减的光强，不同滤棒段对应的图像灰度值不同，通过图像测量各灰度段的长度，即获得滤棒各段料棒的长度，从而实现无损测试复合滤棒各分段滤棒长度的测量。

城市道路检查井无损快速修复机械及施工工艺 874

 0

本发明涉及城市道路检查井无损快速修复机械及施工工艺，它包括动力系统和行走系统，修复机械还包括井盖拆装系统、井圈拆装系统和控制系统，井盖拆装系统由井盖拆装台、井盖拆装臂、拉拔子系统和保护子系统组成；井圈拆装系统由井圈拆装台、井圈拆装臂、拆装架、套筒、套筒盖、托底子系统、支撑保护子系统和顶升子系统组成，控制系统由控制元件、控制软件、操作开关组成；施工工艺包括以下步骤：机械准备；拆除井盖；拆除井盖；安装井圈；安装井盖；本发明具有修复效率高、维护成本低的优点。

二氧化铀芯块铀-235丰度在线无损检查方法 668

 0

本发明为一种用于对核电站的燃料元件二氧化铀芯块铀-235丰度在线无损检查方法,其特征在于:利用二氧化铀碘化钠探测器伽玛射线能谱双峰技术和相邻两点平均法,及加大伽玛射线的准直缝宽度。本发明对核电站的燃料元件二氧化铀芯块铀-235丰度在线无损检查提供了一种检查速度快,获取数据充分的有效手段,尤其适用于我国目前核电站情况。

长输压力管道内无损探测方法及装置 958

 0

本发明公开了一种长输压力管道内无损探测方法及装置，在磁粉探测仪主机的机架周边布置能径向均匀展开的机构，并将磁粉探测仪主机置于压力管道内，机架周边机构均匀展开使磁粉探测仪主机能够处于轴心位置，磁粉探测仪主机的至少有一对磁轭臂末端支撑在压力管道内壁圆弧面上，从而在位于一对磁轭臂之间的区域形成局部磁场，同时通过控制磁粉喷嘴使有压状态的干粉或湿粉喷涂于磁轭臂之间的区域，采集磁轭臂之间区域磁粉分布形状，用于判断压力管道内壁表面缺陷的存在以及缺陷的形状和位置，本发明能够对压力管道在制造过程，以及在长期应用对管道内壁进行无损检测，对特种设备压力管道的检验有着重大的意义。

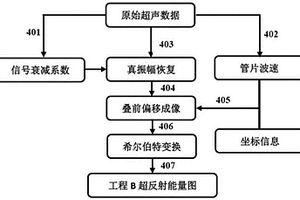

隧洞管片回填灌浆质量无损检测的工程B超方法 971

 0

本发明公开了一种隧洞管片回填灌浆质量无损检测的工程B超方法，采用超声波阵列采集设备对未进行回填灌浆的空管片和回填灌浆后的管片分别进行超声波数据采集；信号采集完成之后，利用工程B超保幅成像处理方法，对超声波信号进行工程B超成像；进行成像之后，对比空管片数据的反射信号，计算回填灌浆后管片反射能量占空管片反射能量的百分比，通过该百分比判断回填灌浆管片的灌浆质量。本发明优点在于可以有效识别较薄的回填灌浆层；采用了超声波阵列叠前偏移成像技术，阵列信号的叠加提高信号的信噪比，提升对目标层的分辨能力；通过真振幅恢复处理技术，有效识别回填灌浆层反射回来的信号能量的相对大小，有利于对回填灌浆质量进行评价。

燃料棒端塞焊缝超声波在线无损检测系统中的旋转装置 841

 0

本实用新型提供一种燃料棒端塞焊缝超声波在线无损检测系统中的旋转装置,包括旋转轴,旋转轴内设有夹头,旋转轴的两端上分别设置轴承,轴承的外部设置轴承座,轴承外端的旋转轴上设置与轴承座连接的透盖,轴承之间的旋转轴上依次设置弹簧座、压簧和活塞,其轴承座上设有与活塞相通的进气口,在旋转轴内依次设有压簧和压套,压套位于夹头上,旋转轴上开设有长槽,穿过旋转轴上的长槽在压套上设置销。本装置可以实现燃料棒松开和夹紧的自动控制,燃料棒旋转自动控制,并且体积小、占用空间,为夹头更换提供了空间。

无损检测渗透装置 1097

 0

本实用新型公开一种无损检测渗透装置，包括底板，所述底板的顶部固定有渗透池，所述渗透池的顶部设置有活动框，并且活动框的底部固定有安装环，所述安装环的底部设置有网兜，所述活动框的右侧固定连接有安装套，所述安装套左侧的顶部固连接有安装架，并且安装架的内侧通过转动件转动连接有转杆，所述转杆的右侧固定有弹簧，并且弹簧远离转杆的一端与安装套相固定，所述转杆呈倾斜设置，并且转杆的底端与活动框的顶部相接触，所述转杆的左侧固定有拉环。本实用新型解决了现有技术对静止的工件进行渗透效率较低，并且在将金属零件从渗透筐内取出时，由于渗透筐具有一定的深度，在取出时会比较不便。

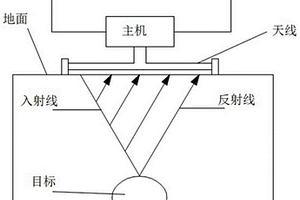

道路基层隐含裂缝深度和水平位置的无损检测方法 652

 0

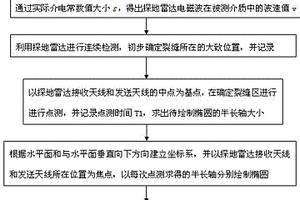

本发明公开了道路基层隐含裂缝深度和水平位置的无损检测方法，包括利用探地雷达进行连续测量和人工点测，得到相应的数据图像，大致确定裂缝位置，然后在此基础上通过椭圆法对数据图像进行解析处理，提高定位精度，从而对半刚性基层裂缝的长度和深度进行准确定位。采用探地雷达连续测量和人工点测，得到半刚性基层裂缝的水平位置误差达到4.4%，裂缝上端误差达到32%。通过椭圆法数据分析后，半刚性基层裂缝的水平位置误差达到2.2%，裂缝上端深度误差达到22%，水平位置的精度提高了2.2%，裂缝上端深度的精度提高了10%，可以为裂缝的维护提供准确的数据依据，具有重要的理论价值和实际应用意义。

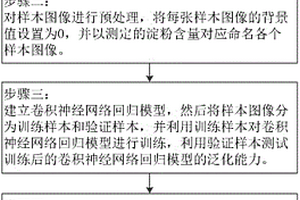

烤烟淀粉含量的快速无损检测方法 585

 0

本发明提出一种烤烟淀粉含量的快速无损检测方法，用以解决现有技术中采用连续流动法测定烤烟淀粉含量，不仅需要复杂的实验操作，而且需要用到浓盐酸等进行前处理，给实验人员人身安全带来一定威胁的技术问题。本发明包括采集烤后烟叶的样本图像并测定其淀粉含量、对样本图像预处理、构建卷积神经网络回归模型并进行训练、最后利用训练后的卷积神经网络回归模型测定烤烟淀粉含量等步骤，以烤后烟叶图像为输入值，通过卷积神经网络回归模型对烤后烟叶中的淀粉进行采样并进行回归拟合，最后输出烤后烟叶所对应的淀粉含量值，从而完成烤烟淀粉含量的测定，实现快速高效测定烤烟中淀粉的含量，且准确率高，安全性强。

多层陶瓷电容器无损检测装置 949

 0

本实用新型公开了多层陶瓷电容器无损检测装置，包括低通放大电路、稳压滤波电路和放大跟随电路，有效的对噪音进行了滤除，避免噪音对裂纹信号产生影响，所述低通放大电路接收声发射传感器检测到的裂纹信号，经过低通滤波器进行一次滤波并进入放大电路进行一次放大，所述稳压滤波电路将经过低通放大电路的裂纹信号经过稳压电路进行稳压，随后进入π型滤波电路进行二次滤波，滤除在稳压期间混入的噪音干扰，最后将经过稳压滤波的裂纹信号进入由运放器U2A和三极管Q3为核心组成的放大跟随电路中进行二次放大，最后将裂纹信号输出到单片机，解决了因裂纹信号精度不高而影响了单片机对裂纹信号的分析的问题。

桥梁桩身无损检测仪专用注水工具 874

 0

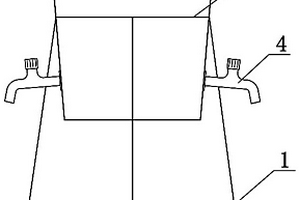

本实用新型公开了一种桥梁桩身无损检测仪专用注水工具，包括支撑部，包括间隔设置的支腿、水平设置在所述支腿顶部的支撑件，支腿自下而上倾斜设置，其垂直高度为80～100cm；以及盛装部，其顶部具有一进水口，其侧部开设有至少三个出水口，每个所述出水口上均设置有与声测管相连通的注水接头，所述注水接头上设置有用于调节注水流速的调节阀；其中，盛装部卡装在支撑件内，外部水源自进水口进入所述盛装部，再经所述注水接头分别流入声测管内。本实用新型优点在于结构简单，制作简单，操作简单，仅需一人看管即可实现多个声测管的同时注水，节约人力，提高了注水效率。

层合板无损检测限位平台 931

 0

本实用新型涉及层合板技术领域，具体为一种层合板无损检测限位平台，包括支架，支架的内侧中部设置有伸缩槽，伸缩槽内滑动连接有滑杆，有益效果是：通过锁扣结构，使层合板在进行夹持装置后处于其最中心，由于锁扣翻转结构，使其不会对层合板进行较大挤压损伤，一些轻微磨损亦可以通过垫片抵消，在层合板处于夹持装置的中心后，通过夹持弹簧与夹块对层合板进行固定，使其具备一定缓冲，不易出现瞬时力过大造成层合板损伤，在夹持装置外侧设置的固定装置，利用束缚带对层合板的两侧进行束缚带固定，防止夹持力度较小层合板松脱，同时束缚带结构避免了对层合板表面进行损伤。

旋转升降式钢筋混凝土无损检测用实验教学装置 677

 0

本实用新型公开了一种旋转升降式钢筋混凝土无损检测用实验教学装置，包括底座、钢筋固定装置和壳体，钢筋固定装置通过升降架安装在底座上，钢筋固定装置包括第一竖向混凝土构件和第二竖向混凝土构件，升降架包括两个竖向伸缩杆，第一竖向混凝土构件通过横向伸缩杆安装在一个竖向伸缩杆的一侧上方，第二竖向混凝土构件通过横向伸缩杆安装在另一个竖向伸缩杆的一侧上方，底座上开设有竖向伸缩杆容纳槽，竖向伸缩杆容纳槽的槽底开设有一个供竖向伸缩杆安装的转盘。本实用新型能够灵活调整钢筋的布设高度及布设方位，保证教学和练习的效果，避免了现有的教学装置使用同一钢筋混凝土结构件存在检测数据恒定，而导致教学和练习效果差的问题。

转筒式钢筋混凝土无损检测教学装置 892

 0

本实用新型公开了一种转筒式钢筋混凝土无损检测教学装置，包括转筒、以及通过平面轴承固定在转筒下方的底座，所述转筒为混凝土浇筑的圆柱体结构，转筒上设有多个贯穿转筒的钢筋放置孔，至少一个所述钢筋放置孔内放置有钢筋，单个钢筋放置孔内放置的钢筋的数量为一个，所述转筒上套设有方形结构的壳体，壳体与所述底座为可拆卸连接。本实用新型能够保证教学和练习的效果，避免了现有的教学装置使用同一钢筋混凝土结构件存在检测数据恒定，而导致教学和练习效果差的问题，本实用新型设计合理，成本低，便于操作，检测过程可靠稳定，便于推广使用。

苹果分级无损检测装置 678

 0

本实用新型涉及水果分级技术领域，尤其涉及苹果分级无损检测装置，包括第一传送平台、设置在第一传送平台右端的旋转台、设置在旋转台右侧的第二传送平台、设置在第二传送平台右端下方的电子秤、以及分别设置在电子秤的前、后和右侧三个方向的三个第三传送平台。本实用新型结构稳定，成本可控，简单高效，能更好的检测出苹果的质量，使其提高分级的准确率。

线路板无损检测固定装置 1057

 0

一种线路板无损检测固定装置,包括水平基座、竖向夹杆和调节紧固夹杆,两根竖向夹杆安装在水平基座上,水平基座上开有滑动槽,滑动槽中安放有滑块,调节紧固夹杆竖向安装在滑块上,滑动槽上安装有距离调节固定机构,在两根竖向夹杆的同一竖向高度上设有近似同一水平支撑面,水平支撑面以上的竖向夹杆及调节紧固夹杆为横截面形状呈半圆环形或小半圆环形的塑料管或有机玻璃管,水平基座下方设紧固件。本实用新型中夹持线路板部分使用的材料为X光可穿透的有机玻璃管或塑料管,夹持线路板的竖向夹杆和紧固杆采用半管状的设计可以使得线路板在整个旋转检测过程中,对线路板本身的穿透性影响很小,对于带器件的电路板适应性强。
