湖南有色金属化学分析技术理论与应用

LED芯片的加工和清洗方法 716

 0

本发明提供一种LED芯片的加工和清洗方法，包括如下步骤：对芯片进行粗抛光加工，然后用沾有酒精的无尘布或无尘纸将芯片背面残留的钻石抛光液擦干净；再对芯片进行精抛光加工，然后用干毛巾将芯片背面残留的二氧化硅精抛液和水擦干净；往芯片的背面喷洒酒精，然后用无尘布或无尘纸将芯片背面擦干净；重复前一步骤至少一次；用N2气枪吹扫芯片的背面，对芯片背面做进一步的清洁；在长条灯管的灯光下，用肉眼对芯片背面进行检查，得到清洁干净的LED芯片。该方法简单易行，可以更有效地去除芯片背面残留的精抛液，降低成品芯片的异常比例；同时在整个清洗过程用到的化学药品有且仅有酒精，无毒、成本低、安全性高，不会出现错用的情况。

土花猪香辣系列肉片制作工艺 903

 0

一种土花猪香辣系列肉片制作工艺，具体步骤为：选用宁乡土花猪新鲜瘦肉为原料；冻库0—5℃保鲜；解冻后分割成片状肉片；用优质谷酒、食盐、白糖、胡椒、香油、麻油进行第一次拌配料；并浸泡30分钟，浸泡后的肉片均匀贴在不锈钢网板上，装入烤箱进行烘烤，烘烤后进行蒸煮，蒸煮熟透后用高级植物油、辣椒、孜然、花椒、芝麻进行第二次拌配料，并浸泡30分钟；第二次浸泡后的肉片冷却滤油，冷却滤油后紫外线消毒灭菌，包装机打包、装箱、再次紫外线消毒灭菌、检验出厂。本发明是一种无任何保鲜剂和化学添加剂的纯绿色健康食品，味道香辣鲜美，方便携带，随时食用，满足各行业、各领域消费者需求。

火焙鱼的加工制作方法 841

 0

本发明涉及一种火焙鱼的加工制作方法，其特征在于开发出了独特的“腌制→晾干→蒸煮→风干→熏制”的现代火焙鱼加工制作方法，该技术方法完全可以替代传统的火焙鱼“腌制→铁锅微火焙干→熏制”的加工制作方法，所用的原料鱼最好是刁子鱼和嫩仔鱼，也可以是草鱼、鲢鱼、鳙鱼、鲫鱼等淡水鱼，采用控温低温腌制，可以长年生产；用该方法所制得的火焙鱼口感肉质紧密，具有特殊的火焙鱼的香味和风味，外观色泽呈均匀的金黄色泽，不含化学添加剂、防腐剂，未检出苯并芘；用该发明技术方法制得的火焙鱼色香味俱佳，营养丰富，食用安全性高，可以放心食用。

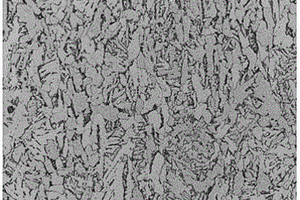

Q620级高耐蚀高强度近海结构用调质钢板的生产方法 1103

 0

Q620级高耐蚀高强度近海结构用调质钢板的生产方法，工艺步骤为铁水预处理→转炉炼钢→炉外精炼LF→真空处理RH→连铸→加热→轧制→控轧冷却→淬火→回火→精整→性能检验→超声波探伤；钢的化学组成质量百分比为C=0.08~0.09，Si=0.15~0.40，Mn=1.35~1.45，P≤0.020，S≤0.003，Nb=0.01~0.02，Ti=0.01~0.02，Als=0.02~0.05，Cu=0.30~0.70，Ni=0.7~1.5，V=0.04~0.05，Mo=0.40~0.45，Cr=0.30~0.35，B=0.001~0.002，其余为Fe及不可避免的杂质元素。适用于生产钢板，厚度规格≤100mm，屈服强度≥620MPa，抗拉强度≥720MPa，低温‑60℃冲击韧性，KV2≥120J，钢板1/2厚度处的低温‑60℃冲击韧性，KV2≥120J，抗层状撕裂性能Z≥35%。

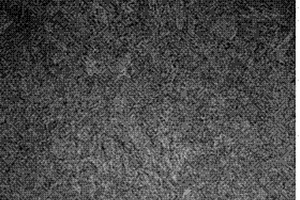

高止裂性E47厚钢板的生产方法 1025

 0

本发明公开了一种高止裂性E47厚钢板的生产方法，钢的化学成分及质量百分比为C=0.04～0.06、Si=0.10～0.30、Mn=1.70～1.80、P≤0.008、S≤0.002、Alt=0.020～0.050、Ni=0.60～0.70、Cu=0.20～0.30、Cr=0.10～0.20、Nb=0.030～0.040、Ti=0.015～0.020、N≤0.0060；其它为Fe和残留元素。生产流程为转炉冶炼→精炼→连铸→板坯加热→第一次轧制→快冷→再加热→控制轧制→控制冷却→精整→性能检验。本发明方法生产80‑120mm的产品实物质量各项性能优良：钢板上屈服富余量在20Mpa以上，抗拉富余量在30～100Mpa，‑60℃低温冲击功值200J以上、止裂性Kca（‑10℃）值8000N/mm3/2以上和表面平直度良好的E47厚钢板。

抗菌消毒服装面料及其制备工艺 1042

 0

本发明公开了一种抗菌消毒服装面料及其制备工艺，将表面辅料层、丝绸层以及棉料层做制作前的浸泡杀毒消毒工艺准备，将化学粘合剂层压粘接完成后，采用空冷定型制成第一粘合层和第二粘合层待使用，最后依次将表面辅料层、第一粘合层、丝绸层、第二粘合层以及棉料层进行层压处理完成后，在温度为70℃‑100℃的范围内进行干燥与烘焙固化、脱去溶剂，完成上述工序后，进行切边、卷绕，最后检验合格，则完成制备。本发明杀菌消毒效果十分显著，多层面料层复合而成，使各部挤压加密，明显提高单位面积面料紧实度，产生良好的保暖效果，达到具有轻柔、保温、干净和美观的特点。

从转炉渣中提取铁粉的工艺技术 1092

 0

本发明涉及从转炉渣中提取铁粉的工艺技术，将转炉渣进行多次粉碎，并多次磁选，并且进行提纯处理和化学检验，本发明所采用的方法能够最大限度的将转炉渣中的含铁物质进行提取，不仅节约大量资源和成本，而且环保，能够取得了良好的经济效益和社会效益。

利用废石灰渣生产碳酸钾和氢氧化钙的方法 879

 0

一种利用废石灰渣生产碳酸钾和氢氧化钙的方法，包括如下步骤：将氯醇法废渣投入到沉降洗涤器里，搅拌，用水洗涤，然后静止，清除掉上浮的有机物质，使溶液变成以碳酸钙和氢氧化钙为主的乳浊液；将获得的碳酸钙和氢氧化钙乳浊液与氢氧化钾溶液以纯质量比1∶0.81～1.41反应于耐碱的搪瓷反应器里，搅拌并加热，进行化学反应，生成碳酸钾和氢氧化钙混合溶液，过滤获得氢氧化钙白色滤饼和碳酸钾澄清滤液，氢氧化钙白色滤饼经洗涤、干燥、粉碎筛分、检斤、包装，获得氢氧化钙产品；将获得的碳酸钾澄清滤液送到蒸发器里进行浓缩，当蒸发到饱和溶液时排出来冷却、结晶、包装，获得碳酸钾晶体产品。本发明变废为宝，为企业创造出可观的经济效益。

TMCP工艺特厚规格海上风电用钢EH36及其生产方法 869

 0

本发明公开了一种TMCP工艺特厚规格海上风电用钢EH36及其生产方法，工艺流程包括转炉冶炼、精炼、连铸、加热轧制、冷却、检查入库。钢的化学组成质量百分比为C=0.05%~0.07%，Si=0.10%~0.30%，Mn=1.40%~1.60%，P≤0.015%，S≤0.003%，Nb=0.035%~0.045%，Ti=0.012%~0.018%，Al=0.02%~0.05%，Ni=0.15%~0.30%，Cr=0.10%~0.20%，Mo≤0.08%，Cu≤0.30%，V≤0.05%，N≤0.008%，其余为Fe与不可避免的杂质；钢板交货状态为TMCP。生产的钢板屈服强度≥400MPa，抗拉强度≥510MPa，低温冲击韧性‑40℃，Akv≥200J。成品钢板无需热处理，具有成本低，性能优异，交货快的特点，完全适应了海上风电向大型化发展的质量要求。

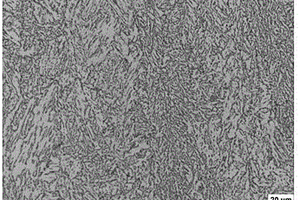

高表面质量超高强钢的生产方法 770

 0

本发明公开了一种高表面质量超高强钢的生产方法，钢的生产工艺路线为铁水预处理→转炉冶炼→LF炉外精炼→VD真空处理→连铸→加热→轧制→矫直→淬火→回火→精整→性能检验→探伤；钢的化学组成百分含量为C=0.15~0.20，Si≤0.10，Mn=1.0～1.50，P≤0.012，S≤0.003，Nb=0.010~0.030%，V=0.015~0.040，Ti=0.010~0.025，Als=0.020～0.045，Cr=0.15～0.25，Mo=0.50～0.80，Ni=0.15~0.25，B=0.0008~0.0025，CEV≤0.60，余量为Fe和其它微量元素。生产出厚度规格6‑25mm，宽度1500‑3800mm的钢板，性能指标满足GBT28909‑2012中Q1100E要求，表面质量良好，无氧化铁皮压入导致的麻点和凹坑缺陷。

治疗子宫肌瘤宫颈囊肿乳腺结块的内服药及其制作方法 852

 0

本发明公开了治疗子宫肌瘤宫颈囊肿乳腺结块的内服药及其制作方法，配方各组分的重量份数分别是：10‑50份的当归、10‑50份的川芎、10‑50份的芍药、10‑50份的熟地、10‑60份的凌霄花、10‑60份的三棱、10‑60份的莪术、5‑15份的干漆、20‑100份的鱼香菜、10‑50份的土木香、10‑50份的元胡和30‑100份的软坚化结散；制作方法，包括以下步骤，步骤一，原料选取；步骤二，原料预处理；步骤三，煎剂制作；步骤四，密封包装；步骤五，检验储存；该治疗子宫肌瘤宫颈囊肿乳腺结块的内服药及其制作方法，对人体没有任何毒副作用，按照中医理论及家传秘方师承组方，该药对子宫肌瘤及宫颈囊肿乳腺增生乳房包块疗效好，治疗性强，不含抗生素及其他化学物质和毒品药，对人体无伤害无刺激。

高止裂性E40厚钢板的生产方法 954

 0

本发明公开了一种高止裂性E40厚钢板的生产方法，钢的化学成分及质量百分比为C=0.04～0.06、Si=0.10～0.30、Mn=1.50～1.60、P≤0.008、S≤0.002、Alt=0.020～0.050、Ni=0.40～0.50、Cu=0.20～0.30、Cr=0.10～0.20、Nb=0.030～0.040、Ti=0.015～0.020、N≤0.0060；余量为Fe和残留元素；其生产方法包括：转炉冶炼→精炼→连铸→板坯加热→第一次轧制→快冷→再加热→控制轧制→控制冷却→精整→性能检验。生产80‑120mm的产品实物质量各项性能优良：钢板上屈服富余量在20Mpa以上，抗拉富余量在30～100Mpa，‑60℃低温冲击功值200J以上、止裂性Kca（‑10℃）值8000N/mm3/2以上和表面平直度良好的E40厚钢板。

箱包五金件表面处理方法 664

 0

本发明涉及五金件处理技术领域，且公开了一种箱包五金件表面处理方法，包括以下步骤：预处理，把金属原料放在加工器械上进行预处理加工，加工不同位置的五金件，使其具有基本的功能，清洗五金件，在表面处理装置中不间断地加入流动的清水进行清洗，在清洗过程中，保证进水流量大于出水流量，检查筛选，在原料预处理的过程中容易出现裂纹、缺口、凹凸不平、明显划痕、气泡、厚薄不均匀、烂边的现象，在清洗后。本发明能够对有缺陷的工件要对其进行筛选，这样更加容易发现有缺陷的原料，防止其由于前面步骤的缺陷浪费后面工序，避免的资源的浪费，提高耐磨性和坑腐蚀性，耐化学性好，丰满度好，提高了镀膜层的硬度。

利用硼泥废液生产偏硼酸钙的方法 1105

 0

一种利用硼泥废液生产偏硼酸钙的方法，涉及无机化工三废治理和综合利用的技术领域。将澄清的硼泥洗液与氢氧化钙反应于耐腐蚀的反应器里，其硼泥洗液中的硼酸与氢氧化钙按纯物质计的质量比为1∶0.97～1.41，在徐徐搅拌下进行着化学反应，反应生成偏硼酸钙沉淀；过滤得到滤饼偏硼酸钙，经冷水洗涤甩干、干燥粉碎及检斤包装得到偏硼酸钙产品。本发明的有益效果是：该方法有效的利用了分离硼泥的物质组成，为对硼泥下一步提取和利用工作的顺畅进行打下基础。制取物偏硼酸钙的用途广，是一种经济价值较大的畅销产品，提高了处理硼泥废料的经济效益，创造了很大的收益回报，可谓是化工综合治理和利用的典范。

沉箱卫生间回填防水的施工方法 987

 0

本发明公开了沉箱卫生间技术领域的一种沉箱卫生间回填防水的施工方法，该沉箱卫生间回填防水的施工方法包括如下步骤：施工前注意事项，所述施工前注意事项包括如下步骤：防水层确认：通过闭水试验，检查施工区域防水层是否涂刷到位，防水层含地面防水层、四周墙壁防水层、管道防水处，确保卫生间不漏水方可回填施工，试水高度需超出回填高度；清理情况确认：清扫沉箱内垃圾，主要垃圾为大块的砖渣，废弃的管道及配件，塑料类垃圾，沉箱底部有腻子粉等化学制品和其它垃圾杂物，清理干净才能回填作业，确保施工区域无垃圾、厚灰尘、砂石、积水，本发明有效的提升了卫生间的回填层的密度，有效的提高了抗压性。

Q620级高耐蚀高强度近海结构钢的生产方法 710

 0

一种Q620级高耐蚀高强度近海结构钢的生产方法，工艺步骤为铁水预处理→转炉炼钢→炉外精炼LF→真空处理RH→连铸→加热→轧制→控轧冷却→回火→精整→性能检验→超声波探伤。钢的化学成分质量百分比为C=0.03~0.07，Si=0.15~0.40，Mn=1.40~1.60，P≤0.020，S≤0.003，Nb=0.04~0.06，Ti=0.01~0.02，Als=0.02~0.05，Cu=0.30~0.70，Ni=0.7~1.5，Cr=0.15~0.30，Mo=0.15~0.30，V=0.02~0.03其余为Fe及不可避免的杂质元素。生产厚度规格≤60mm，具备耐海洋大气腐蚀环境共性技术的钢板，钢的屈服强度≥620MPa，抗拉强度≥720MPa，低温‑60℃冲击韧性，KV2≥120J，钢板1/2厚度处的低温‑60℃冲击韧性，KV2≥120J，抗层状撕裂性能Z≥35%。

燃煤激烧素及其生产方法 1055

 0

一种燃煤激烧素及其生产方法,它是以氯化钾、氧化镁、氧化锰和三氧化二铁在以烧碱调成碱性的酒渣废水中,相互化学变化所形成的激烧素,其生产工艺流程为:材料准备→配料→室温转化→升温转化→蒸干→疏松→成品检验→包装。使用时只需在燃煤中加入1%至5%的激烧素,以及煤渣和水分,即可提高煤的燃尽率,使节能效果达35%以上,锅炉的热效率提高15%,锅炉出力提高20%。它既适用于推进式层状燃烧的一切型号的锅炉烧煤用,又适用于窑炉、民用炉灶烧煤用,以及用于除石煤以外的各类煤种,且经济效益显著,效果好。

面向人物关系网络的自动元路径挖掘方法 647

 0

本发明公开了一种面向人物关系网络的自动元路径挖掘方法，获取人物关系网络的模式图和实例图；将实体对划分为训练集/测试集；使用智能体通过马尔科夫决策过程来挖掘元路径，使用策略网络进行迭代训练，得到识别的元路径与其覆盖率和置信度；将过滤后的测试集构成正样本，针对每个样本，将连接该样本所有元路径的置信度相加，置信度总和为相似性；获取测试集中的事实三元组，采用线性回归模型来预测实体之间的关系。本发明将元路径查找问题建模为模式网络上的MDP过程，使用具有复杂策略的强化学习智能体，该策略由长短期记忆网络参数化，能够找到具有高覆盖率的元路径。

Q420级高耐蚀高强度近海结构用调质钢板的生产方法 944

 0

Q420级高耐蚀高强度近海结构用调质钢板的生产方法，工艺步骤为铁水预处理→转炉炼钢→炉外精炼LF→真空处理RH→连铸→加热→轧制→控轧冷却→淬火→回火→精整→性能检验→超声波探伤；钢的化学组成质量百分比为C=0.06~0.08，Si=0.15~0.40，Mn=1.05~1.25，P≤0.020，S≤0.003，Nb=0.01~0.02，Ti=0.01~0.02，Als=0.02~0.05，Cu=0.30~0.70，Ni=0.7~1.5，其余为Fe及不可避免的杂质元素。适用于生产钢板，厚度规格≤100mm，屈服强度≥420MPa，抗拉强度≥540MPa，低温‑60℃冲击韧性，KV2≥120J，钢板1/2厚度处的低温‑60℃冲击韧性，KV2≥120J，抗层状撕裂性能Z≥35%。

调质高强度Q890E特厚钢板的生产方法 1096

 0

一种调质高强度Q890E特厚钢板的生产方法，工艺步骤为铁水预处理→转炉炼钢→炉外精炼→连铸（动态轻压下+电磁搅拌）→加热→轧制→预矫直→在线淬火→离线淬火→回火→精整→性能检验→超声波探伤。钢的化学组成百分含量为C≤0.16，Si=0.20～0.40，Mn=1.30～1.40，P≤0.015，S≤0.003，Als=0.03～0.05，Nb+V+Ti≤0.10，Cu+Ni≤1.0，Cr=0.30～0.50，Mo=0.45～0.70，B≤0.0025，余量为Fe和不可避免的杂质。控制CEV≤0.60，CEV按CEV=C＋Mn/6＋（Cr＋Mo＋V）/5＋（Ni＋Cu）/15公式进行计算。生产出的高性能100～120mm调质高强度Q890E特厚钢板满足了矿山、港口等重型机械制造的需要。

磷酸铁锂锂离子电池正极用浆料 1076

 0

本发明涉及一种磷酸铁锂锂离子电池正极用浆料,包括87～95份掺杂磷酸铁锂、2～7份导电剂、3～6份粘结剂和82～127份溶剂,所述掺杂磷酸铁锂中掺杂有三元材料,其中,磷酸铁锂与三元材料的质量配比为:磷酸铁锂∶三元材料=94.5～96∶4～5.5;所述三元材料为镍钴锰酸锂,其化学通式为LiNixCoyMn1-x-yO2,0.2≤x≤0.8,0.1≤y≤0.4。采用本发明浆料制作的锂离子电池,其容量和平台电压得到提升,可充电电压得到提高,内阻和倍率性能明显改善,电子导电性能得到提高,而且具有优越的高温、安检和循环性能。

金属纤维制备工艺 1100

 0

本发明属于金属纤维制造领域，主要是采用集束拉拔复合在辅助材料中的金属丝材的方法制备金属纤维。本发明提供的制备工艺依次包括以下工序：表面处理、集束、拉拔、电解分离、质检入库，其中电解分离是指采用电化学分离的方式，以除去纤维表面的辅助材料，最终获得微米级的金属纤维，除去的辅助材料重复使用。

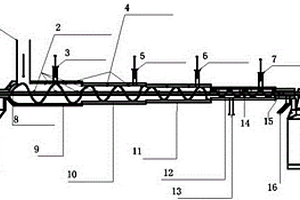

有机固废的无氧裂解装置 825

 0

本实用新型公开了一种有机固废的无氧裂解装置，包括主仓，所述主仓前后两端对称的支撑架以及传动机构，所述主仓包括外筒，所述外筒内设有螺旋推料桨，所述螺旋推料桨中间安装有中空螺旋轴，所述中空螺旋轴与传动机构连接，所述主仓依次设有干燥区、低温裂解区、中温裂解区、高温气化区、残渣区五个功能区，每个功能区内部设有3个监测点，每个功能区的外筒内侧分别设有2个监测点，每个监测点设有温度、气压和气氛的监测装置，所述监测装置通过PLC控制，精确控制每个功能区的温度、压力和氛围。五个功能区的直径逐级缩小，缩小的比例已考虑到物料化学反应导致的体积减少。

利用搅拌站废水配制的无熟料水泥超高强混凝土及其使用方法 997

 0

本发明涉及一种利用搅拌站废水配制的无熟料水泥超高强混凝土及其使用方法。由偏高岭土粉、煅烧煤矸石粉、S95矿渣粉、白炭黑、脱硫石膏、消石灰粉、河砂、碎石、减水剂和搅拌站废水组成。偏高岭土粉平均粒径小于30μm，氮吸附法测定的比表面积大于500m2/kg，煅烧煤矸石粉平均粒径小于30μm，氮吸附法测定的比表面积大于500m2/kg，S95矿渣粉平均粒径小于45μm，氮吸附法测定的比表面积大于400m2/kg；白炭黑中二氧化硅含量大于90%，氮吸附法测定的比表面积大于250000m2/kg，本发明具有强度高、抗水渗透性好、抗氯离子渗透性强、抗化学侵蚀，以及节资、利废、环保等优点。本发明尤其适用于生产耐磨地砖、人形道砖、河底(岸)砌砖(板)、海岸线防浪块等制品。

面向人物关系网络的未知实体关系推断方法 848

 0

本发明公开了一种面向人物关系网络的未知实体关系推断方法，获取人物关系网络的模式图和实例图并划分为训练集/测试集；使用智能体通过马尔科夫决策过程来挖掘元路径，智能体的奖励由实例图中元路径的覆盖率得到；使用策略网络进行迭代训练，得到识别的元路径与其覆盖率和置信度；将过滤后的测试集构成正样本，去除样本对中在训练集中出现的节点；选取测试集中的事实三元组和两个未知待预测的实体，推断两个实体之间的关系。本发明将实体关系的元路径查找问题建模为模式网络上的MDP过程，使用具有复杂策略的强化学习智能体，该策略由长短期记忆网络参数化，能够找到具有高覆盖率的元路径，推断出的未知实体间关系的准确度更高。

过氧化氢灭菌验证方法 788

 0

本发明公开了一种过氧化氢灭菌验证方法，其包括：采集待测对象中的气流流型盲点和/或温度均匀性盲点；CI盲点测试：待测对象开启过氧化氢灭菌，采集CI盲点；所述CI为化学指示剂；BI盲点测试：于待测对象中，在通过上述步骤得到的CI盲点、以及气流流型盲点和/或温度均匀性盲点的位置处设置BI，所述BI为生物指示剂；设置一套过氧化氢灭菌参数后，开启过氧化氢灭菌，灭菌完成后判断BI的致死率是否达到设定的阈值，如达到，则该套过氧化氢灭菌参数完成灭菌验证；如未达到，则修正过氧化氢灭菌参数，重新开启过氧化氢灭菌，直至达到设定的阈值。本发明具有原理简单、操作简便、能够得到最佳过氧化氢灭菌效果等优点。

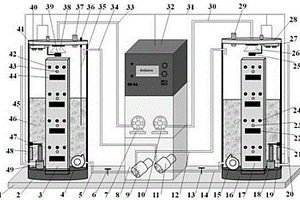

海洋潮汐区微生物腐蚀的试验方法及装置 883

 0

本发明公开了一种海洋潮汐区微生物腐蚀的试验方法及装置，试验方法包括菌种和海水准备、待测试样和电极准备、试验装置灭菌、海水加注和微生物接种、潮汐和环境参数控制、在线监测六个步骤。试验装置包括底座、支架、盐水池、水泵、风机和控制箱；盐水池顶部的盖板上安置超声液位传感器、吹风口、风速传感器、气体交换孔、微生物接种和测试孔，盐水池底部设置测试板、造浪泵、流速传感器、加热棒和温度传感器。本发明通过单片机集成了潮汐形态控制、环境温度调节、洋流和海风重现、微生物接种和测试等功能，通过外接电化学工作站实现了海洋潮汐区金属材料腐蚀过程的在线监测，构造简单、操作方便，适用于海洋潮汐区金属材料微生物腐蚀的试验研究。

基于对数变分同化的放射性核素同化预报方法 1061

 0

本发明公开了基于对数变分同化的放射性核素同化预报方法，包括步骤：收集研究区域内放射性核素的观测数据；对收集到的观测数据进行对数变换；基于变分同化目标泛函的公式建立对数同化系统；统计背景误差，更改观测误差，利用对数同化系统对放射性核素观测数据进行资料同化，得到优化的初始场；将得到的优化初始场代入大气化学模式中进行放射性核素的核污染预报。本发明融合了实际观测数据，相对于普通同化系统来说，更适应核污染分布特征，可更好地融合观测信息，显著提高了模式预报的初始场效果，从而提高了模式预报水平，显著提升核素预报的短期预报效果。

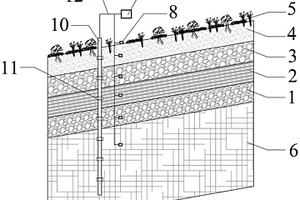

考虑多场耦合作用的垃圾填埋场封场覆盖层 901

 0

本发明提供了一种考虑多场耦合作用的垃圾填埋场封场覆盖层，包括：封场覆盖层系统，所述封场覆盖层系统由内至外依次设置有排气层、防渗层、排水层、营养土层和植被层；环境‑变形监测系统，所述环境‑变形监测系统设置有环境‑变形监测管理平台和多个环境‑变形监测单元，所述环境‑变形监测单元包括自动化监测设备、分层沉降计与数据采集系统，所述环境‑变形监测单元用于对所述封场覆盖层系统实时监测；所述环境‑变形监测管理平台与每个所述数据采集系统无线连接并交换数据。本发明针对于填埋场封场覆盖层的恶劣服役环境，提高了垃圾堆体斜坡力学稳定性，确保了覆盖层在垃圾堆体内复杂的化学、渗透、生物等作用下的长期稳定性，具有实用意义。

学习的评价方法和评价系统 647

 0

本发明提出了一种学习的评价方法，根据测试者选择的难度系数，组成测试试卷；对所述测试试卷的测试结果打分，得出评价报告；在所述评价报告中，根据各知识点的掌握程度系数组成学习计划；将所述学习计划中的知识点加入下次测试试卷中。该学习方法能根据每个人的对每个知识点的学习情况进行个性化的出题评测，通过个性化的测试更精确的评价出测试者的知识点的掌握情况，并且智能的给出个性化的学习计划和学习内容。从而指导测试者的薄弱知识点进行强化学习，并且通过循环迭代的方式，逐步提高测试者的学习能力。本发明还提出了一种学习的评价系统。
