北京有色金属化学分析技术理论与应用

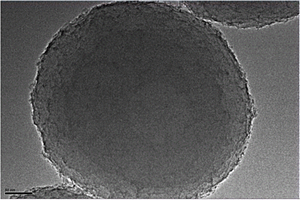

TiO2/RFC复合微球负载型光降解剂及其制备方法 721

 0

一种TiO2/RFC复合微球负载型光降解剂及其制备方法，属于化工领域。该复合微球是有醛类物质、酚类物质、钛源前驱体制备而成。该复合微球经过高温煅烧后，以活性碳微球为催化载体，具有大的比表面积和强的吸附能力，可以实现目标污染物的富集、捕获中间产物和降解有害物等功效。通过对反应物种类匹配、反应步骤中物质的添加量、工艺以及管式炉中煅烧活化具体工艺参数的精确控制，成功制备了TiO2/RFC复合微球负载型光降解剂，具有大的比表面积、丰富的多孔结构以及锐钛型TiO2晶体结构，在紫外光照射条件下，能够对有毒有害化学物质进行非常有效的吸附和降解。经过10小时紫外光照射测试，对甲醛、苯、甲苯、二甲苯的降解具有非常优异的效果。

利用电子辐照技术制备微胶囊包埋壁材的方法 697

 0

本发明公开一种利用电子辐照技术制备微胶囊包埋壁材的方法，包括以下步骤：(1)甲基纤维素加入低聚半乳糖预混后，溶于无菌水中，混合均匀，测定折光率，使折光率控制在1.35‑1.44之间，磁力搅拌；(2)将步骤(1)得到的溶液，装入耐辐照的PE塑料袋中封存包装，利用电子加速器辐照，辐照结束后，进行超滤处理，去除未反应的甲基纤维素及低聚半乳糖，冷冻干燥，即得。本发明制备方法工艺控制简单，有效避免了化学物质的引入，安全性更高，而且辐照处理反应快，易于进行连续操作，适宜工业化生产，得到的甲基纤维素‑低聚半乳糖接枝共聚物纯度高，具有良好的凝胶性、粘结性和成膜性，可应用于食品工业中。

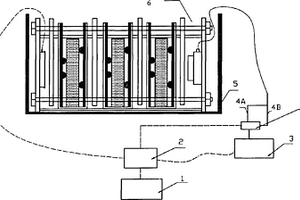

钢筋混凝土耐久性试验用疲劳加载装置 936

 0

本发明公开了一种混凝土耐久性试验用疲劳加载装置，包括触摸屏、控制器、电动液压泵、电磁换向阀和加载组件；加载组件一挡板内侧固定一液压千斤顶，另一挡板内侧固定一压力传感器，之间平行放置数块可滑动的滑板和由四点弯曲垫板与橡胶盒组成的试件盒，试件盒内放试件；触摸屏、控制器、压力传感器、电动液压泵和电磁换向阀通过数据线连接，液压千斤顶通过管路与电磁换向阀和电动液压泵连通。本发明装置可以模拟实际工程中疲劳荷载、化学侵蚀、干湿循环或冻融循环共同作用于混凝土构件的真实工况，从而使实验室测得的数据更具有工程参考价值。

基于句子级文档分割的长文本阅读理解方法 756

 0

本发明涉及自然语言处理和深度学习技术领域，特别涉及一种基于句子级文档分割的长文本阅读理解方法。本发明的主要技术方案包括：S1、将文档进行分段；包括：将文档以句子为单位进行切分，并将切分后的句子按照在原文中的顺序放入集合S中，取前N句话拼接成初始文档分段并利用编码器进行编码；通过强化学习模型动态地调整文档分段的初始位置，得到文档的分段结果；S2、将文档分段与问题进行拼接输入答案抽取模型，输出每个字作为答案起始位置和终止位置的概率，并预测分段包含答案的概率，由三个概率值共同决定最终答案。通过本发明，使得文档分段在保留完整句子的基础上，尽可能地将完整的答案包含在内，并提升了答案抽取的准确性。

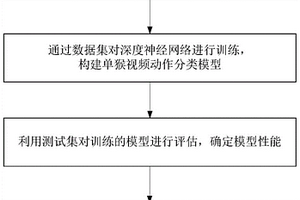

用于具有长尾分布特性的单猴视频动作分类方法 805

 0

本发明提出一种用于具有长尾分布特性的单猴视频动作分类方法，包括步骤一：建立猴子动作数据集；步骤二：构建单猴视频动作分类模型，利用训练集在深度神经网络训练一个包含两个阶段的网络模型，第一阶段提取特征，第二阶段进行分类，然后固定特征提取参数，对分类学习参数进行归一化，学习放缩调节因子以调节分类器参数；步骤三：利用测试集对训练的模型进行评估，确定模型性能；步骤四：将上述训练和验证好的模型进行部署，在实际场景中对视频数据进行分类。本发明通过固定特征提取网络参数，仅对分类学习参数调节来重新平衡分类器的决策边界，以实现长尾分布数据准确性的目的。这种分类方法不需要额外的重训练或重采样或设计特别的损失函数。

含有氮杂环片段的二氢喹嗪酮羧酸类化合物及其应用 686

 0

本发明属于医药化学领域，涉及具有抗乙型肝炎病毒(HBV)活性的含有氮杂环片段的二氢喹嗪酮羧酸类化合物及其制备方法，以及含有它们的抗HBV感染的药物组合物。为了克服上述现有技术所存在的缺陷，本发明人进行了广泛的研究，设计合成了一系列新型的含有氮杂环片段的二氢喹嗪酮羧酸类化合物，并测定了它们的体外抗HBV活性及细胞毒性。最终发现，与RG783相比，这类化合物具有更加优越的体外抗HBV(HBsAg,HBV DNA)活性，而细胞毒性很低。

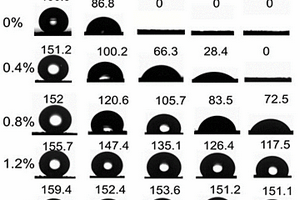

可连续调控多种液体浸润性的石墨烯纸及其应用 1018

 0

本发明提供了一种可连续调控多种液体浸润性的石墨烯纸及其应用，属于功能材料技术领域。本发明以激光诱导石墨烯纸为原料，以氟硅烷溶液为改性试剂，经化学改性处理，可以将氟硅烷接枝于激光诱导石墨烯纸的表面，通过采用不同体积分数的改性试剂，从而得到可连续调控多种液体浸润性的石墨烯纸，能够实现对不同表面张力的液体从超亲液性到超疏液性的连续调控，且该石墨烯纸制备工艺简单。同时，该石墨烯纸具有较好的使用稳定性，即使分别经过100次的弯曲、拉伸、旋转、加热及摩擦测试，仍表现出优异的浸润稳定性，可以用于制备可调控表面浸润性的器件，进一步地可以作为防油污污染材料、油中防风材料或油‑油界面稳定材料使用。

星型三核金属钌配合物及其在近红外电致变色薄膜中的应用 657

 0

本发明公开了一种星型三核金属钌配合物及其在近红外电致变色薄膜中的应用。所述星型三核金属钌配合物的结构式如式Ⅰ所示，其桥联配体为三(3,5‑二(2‑吡啶基)苯)胺，辅助配体为末端羧基修饰的三联吡啶。所述星型三核金属钌配合物能在纳米SnO₂:Sb基底通过Zr(Ⅳ)离子调控的层层配位组装形成薄膜，进而研究薄膜的近红外电致变色性能，最后进行组装形成电致变色器件。本发明三核金属钌配合物薄膜在0.1V和1.1V之间有四个连续可逆的氧化还原峰，显示了可逆的近红外电致变色。通过光谱电化学和计时电流测试，二层薄膜FTO/SnO₂:Sb/(1)₂(Zr)呈现出最优的电致变色性能，在近红外1550nm处，对比率为36％，响应时间少于2s，经过1000圈电势阶跃，对比率损失了11％，因此在光纤通讯领域有潜在的应用价值。

不同形貌的Ru纳米材料的制备方法及其应用 985

 0

本发明提供了一种不同形貌的Ru纳米材料的制备方法及其应用(1)将Ru源加入于乙二醇中，充分搅拌均匀；(2)随后通入不同气体，在120‑200℃下反应，冷却，洗涤，干燥；(3)将获得的催化剂和炭黑混合均匀，超声均匀后，干燥，然后进行热处理得到Ru/C，用于电化学性能测试。其中，Ru均匀的分布在炭黑上，Ru呈现出纳米线，纳米片花和纳米颗粒的形状；Ru纳米线，纳米片花和纳米颗粒在酸性条件下的OER性能远超商业RuO₂和商业IrO₂催化剂，三者在酸性条件下的OER性能在10mA/cm²的电流密度对应的电压分别达到了224mV,286mV和252mV(vs.RHE)。并且该催化剂在酸性条件下都具有较好的稳定性。本发明方法简单，催化剂具有较高活性跟稳定性，在电解水方面具有较好的应用前景。

氮掺杂石墨烯在锂离子电池负极制备中的应用 677

 0

本发明提供了一种氮掺杂石墨烯在锂离子电池负极制备中的应用，本发明采用的氮掺杂石墨烯含氧量少，且在其制备过程中氮掺入石墨碳晶格中，产生空位缺陷，为锂离子的附着提供了更多的活性位点，很好的提高了所述锂离子电池负极的电化学性能。根据实施例的记载，将所述锂离子电池负极安装到锂离子半电池中进行测试，其首次放电比容量可达852mAh/g，200次充放电循环后的放电比容量可达714mAh/g，库伦效率可达98％，说明氮掺杂石墨烯制备得到的锂离子电池负极在充放电过程中有较好的可逆性。

高温氟盐参比电极及其制造方法 1112

 0

本发明涉及一种高温氟盐参比电极，包括：石墨管，石墨管一端具有管口，另一端封闭而具有底壁，所述底壁形成隔膜，石墨管内限定管腔；热解氮化硼套管，同轴设置在石墨管的管腔内以贴附石墨管的基本上整个内周壁；热解氮化硼涂层，贴附在石墨管的基本上整个外周壁以形成涂层筒体；参比溶液；电极丝导管，导管的一端在石墨管的管口与石墨管密封连接；和电极丝，电极丝的一端穿过导管而延伸到石墨管内以浸没在参比溶液内。本发明还涉及一种用于高温氟盐电化学测量的制造方法。

免涂装桥梁结构用耐海洋大气腐蚀高强螺栓钢及制造方法 809

 0

一种免涂装桥梁结构用耐海洋大气腐蚀高强螺栓钢及制造方法，属于桥梁结构连接用钢技术领域。该钢的组分的重量百分数为：C 0.16‑0.45％，Si 0.01‑2.2％，Mn 0.3‑2.5％，P 0.001‑0.024％，S 0.002‑0.025％，B 0.0005‑0.0100％，Ti 0.01‑0.50％，V 0.01‑0.20％，Al 0.001‑0.15％，Cr 0.35‑3.2％，Cu 0.2‑0.6％，Ni 0.2‑2.5％，其余为Fe和微量杂质。所述高强耐候螺栓钢根据化学成分预测公式计算的耐腐蚀指数I≥6.3，适合生产螺栓规格范围为M16‑30mm，螺栓加工厂打制成螺栓后，调质热处理工艺制度为840‑920℃油淬火+380‑625℃回火，获得最佳的强韧性匹配。优点在于，该10.9级高强螺栓用于免涂装桥梁结构板材、型材配套连接使用，具有优异的耐海洋大气腐蚀和耐低温性能。

铅炭电池负极用高掺杂磷活性炭材料及其制备方法 986

 0

本发明提供一种铅炭电池负极用高掺杂磷活性炭材料及其制备方法，所述材料由按原子百分比计的以下元素组成：磷1.50?5.80％，氧3.50?18.40％，余量为碳。所述材料的制备方法包括如下步骤：1)将活性炭于60～90℃下，质量浓度为10～30％的硝酸中处理1～4h；2)将步骤1)所得硝酸处理的活性炭加入0.5～3mol/L的磷酸溶液中搅拌得浆状混合物，干燥；3)在氩气气氛下，于400～600℃的管式炉中焙烧2～5h，冷却至室温，离心、洗涤并干燥。本发明的磷掺杂活性炭材料制备成电极片进行电化学性能测试，表明磷掺杂使活性炭材料的析氢电位明显负移，在同一电位(?1.35V?vs?Hg/Hg2SO4)下的析氢电流也显著减小，有效抑制了活性炭材料表面的析氢反应，掺杂量越高，抑制析氢的效果也越明显。

评价钻杆内涂层耐蚀性能的装置和方法 1079

 0

本发明公开了一种评价钻杆内涂层耐蚀性能的装置和方法。装置包括：主加热器和副加热器，多级电动搅拌器，样品安装口和应力加载装置；其中应力加载装置包括拉伸应力加载装置，扭转应力加载装置和弯曲应力加载装置。本发明应用该装置以及建立在该装置基础上的方法可以评价钻杆内涂层在拉伸、弯曲或扭转应力作用下的耐化学介质腐蚀性能和冲蚀性能；通过调节温度和压力，并通入H2S、CO2等腐蚀性气体，可模拟多种工况不同井段的钻杆内涂层服役环境。因此，本发明对油田现场钻杆内涂层的选用和寿命预测具有重要意义。

显示基板及其制备方法、显示装置 1017

 0

本公开提供了一种显示基板及其制备方法、显示装置，所述显示基板包括显示区域和边框区域，显示基板还包括第一静电释放区和第二静电释放区，在平行于显示基板的方向上，第一静电释放区与第二静电释放区间隔至少一个功能区，所述功能区包括：显示区域、引线弯折区、单元测试区和驱动芯片区，其中：第一静电释放区包括第一静电释放单元、第一数据信号线和第一电源线，用于通过第一电源线释放第一数据信号线上积聚的第一电荷；第二静电释放区包括第二静电释放单元，第二数据信号线和第二电源线，用于通过第二电源线释放第二数据信号线上积聚的第二电荷。在保证数据线静电释放功能的前提下降低了由于电场强度而引起电化学腐蚀的风险。

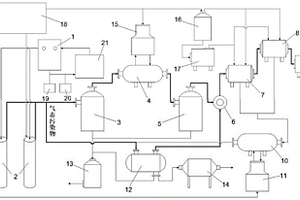

电阻加热耦合氧化剂修复有机污染土壤的装置及方法 1068

 0

本发明公开一种高效节能的电阻加热耦合电动输送氧化剂修复有机污染土壤的装置及方法，包括加热单元、抽提单元、监测单元和地面处理单元。单纯采用电阻加热所需的加热温度时间较长，单纯采用化学氧化无法有效地将氧化剂输送至污染区域。电阻加热可以活化氧化剂、提高污染物的蒸气压及溶解度促进其挥发和溶解，从而提升氧化效率并增强与污染物的接触能力，缩短修复工期，降低修复成本。同时，氧化剂可以提升电阻加热修复的效率，氧化剂电动输送可传输氧化剂至目标污染区域而增强精准修复，能够降低电阻加热所需的能耗，且与电阻加热设备工艺兼容性强。本发明可根据当地污染区域的具体情况进行安装，投资成本较低，适用于修复有机非重金属污染的土壤，具有较大的推广价值。

氨基木聚糖的制备方法 659

 0

本发明公开了一种水溶性氨基木聚糖的制备方法，该方法包括以下步骤：(1)首先将原料木聚糖和氯化锂烘干的预处理，(2)在二甲基乙酰胺溶剂中溶解木聚糖，(3)合成对甲苯磺酰化木聚糖，以及(4)合成氨基木聚糖。根据本发明的合成水溶性氨基木聚糖的制备方法在均相体系中进行，可以很好控制反应过程，对产品性能进行预测，为制备新的多官能团衍生物提供可能。另外，均相体系中的化学改性，反应效率较高。根据本发明的制备方法合成的氨基木聚糖是在木聚糖链上引入氨基，是一种新型的半纤维素衍生物，该物质有很好的水溶性，是半纤维素材料的很好的前驱物质。

Si/C纳米复合阳极材料及其制备方法和应用 734

 0

本发明公开了一种Si/C纳米复合阳极材料的制备方法，将酚醛树脂作为碳源加入到丙酮中，不断搅拌直到变成乳白色，之后向混合乳液中加入硅纳米颗粒，将得到的混合溶液进行超声，之后连续搅拌24h，将溶液蒸干，并在60℃真空下进行提取和干燥，得到Si/C纳米复合前驱体；将其在惰性气氛下进行热解，热解温度为800～1000℃，热解时间4～5h，冷却至室温后，将热解产物进行研磨到微米级，得到Si/C纳米复合阳极材料。本发明采用酚醛树脂作为碳源，结合超声法制备含纳米硅的多孔炭，碳的孔隙和碳层之间丰富的空间为碳和锂离子的反应提供了更多的界面，从而大大提高硅的电化学性能，减少容量下降，经测试比容量高达880mA h g‑1，电流密度为100mA g‑1，循环500次后仍有容量保持率。

基于结构导向集总的加氢裂化过程建模方法 977

 0

本发明涉及一种基于结构导向集总的加氢裂化过程建模方法，属于加氢裂化技术领域。本方法首先利用结构导向集总方法，完成加氢裂化原料的分子表征，然后建立加氢裂化反应器模型，制定反应规则，最后建立加氢裂化反应动力学模型。本发明方法从分子水平表征原料和产品，根据实际化学反应的信息，建立了基于结构导向集总的机理模型，使得加氢裂化过程的模拟更加接近实际。该方法对加氢裂化反应过程有较好的解释和预测能力，从而能为消除生产瓶颈、优化各操作参数提供更具实际意义的指导，提高装置的经济效益。

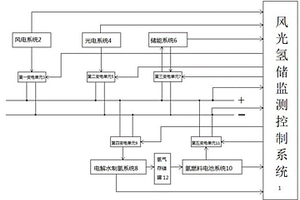

直流微电网的控制系统、方法、计算机设备及存储介质 1092

 0

本申请提出直流微电网的控制系统、方法、计算机设备及存储介质，所述系统包括：风光氢储监测控制系统、风电系统及其对应的第一变电单元、光电系统及其对应的第二变电单元、储能系统及其对应的第三变电单元、电解水制氢系统及其对应的第四变电单元、氢燃料电池系统及其对应的第五变电单元和氢气储存罐。本发明提供的技术方案，设置有电解水制氢系统，通过利用低成本电力生产氢能可以有效吸纳原有弃风弃光所产生的电能，提高可再生能源消纳水平，同时实现了电能与化学能之间的有效耦合，在电力不足的情况下可通过氢燃料电池系统发电回馈电网，实现能源的有效存储和高效利用。

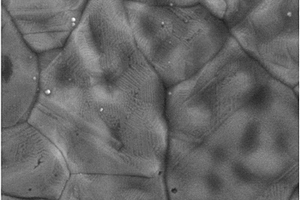

铜铬锆系合金及其制备和加工方法 844

 0

本发明涉及一种铜铬锆系合金及其制备和加工方法,属于金属材料领域。铜铬锆系合金的组成和配比(质量%)为:铬0.1～0.5%、锆0.046～0.2%、银或锡0.05～0.2%,余量为铜。先在真空熔炼炉中制备铜铬和铜锆中间合金,再将中间合金与铜、银、锡真空熔炼成铜铬锆系合金;合金铸锭均匀化处理后,加工成棒材;在850～950℃条件进行下1～2小时的固溶处理;并冷加工至加工变形量为70%～98%,再经320℃～580℃时效2～6小时。本发明可以准确控制合金的化学成分,制得的合金经测试抗拉强度为450MPa～550MPa,电导率为85%～95%IACS,具有较高的强度和导电性。

基于改进Actor-Critic算法的SDN下自适应威胁缓解方法及系统 993

 0

本发明涉及网络安全技术领域，具体公开了基于改进Actor‑Critic算法的SDN下自适应威胁缓解方法及系统，包括架设SDN下自适应威胁缓解架构，SDN下自适应威胁缓解架构包括深度强化学习代理，其为基于改进Actor‑Critic算法搭建的深度神经网络；训练基于改进Actor‑Critic算法搭建的深度神经网络，以获得自适应威胁缓解代理；基于自适应威胁缓解代理输出最优自适应网络威胁缓解策略，基于最优自适应网络威胁缓解策略来改变网络安全部署；该方法对Actor‑Critic算法进行改进，对于长序列、不完全信息的观测环境效果更好，能产生更好网络威胁缓解策略。

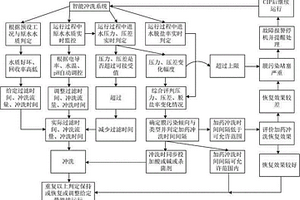

基于膜污染倾向控制的反渗透智能冲洗系统及控制方法 837

 0

本公开涉及水处理技术领域，尤其涉及一种基于膜污染倾向控制的反渗透智能冲洗系统及控制方法。本公开中的程序控制系统用于控制供水系统、加压系统、加药系统和清洗系统的启闭，用于控制反渗透系统运行，并同步监测、观察、反馈水质信息或记录反渗透系统的运行数据或状态及进行故障报警停机；智能冲洗系统用于接收水质信息及运行数据或状态，并在反渗透系统运行时自动在线实时动态判定膜污染倾向与污染类型，以根据膜污染倾向与污染类型调整供水系统、加压系统、加药系统和清洗系统，并选择性投加酸液、碱液或杀菌剂。本公开通过智能冲洗系统控制可以针对性的加药冲洗，使用较少的药剂进行常规维护以达到较佳的清洗效果减少恢复性化学清洗频率。

基于平台区内充电容量比值的SOH估算方法 788

 0

本申请申请一种基于平台区内充电容量比值的SOH估算方法，该方法包括：使得电池系统处于恒流充电状态；选取目标单体的电压点，并获取目标单体的充入容量；根据所选取的电压点获取新电池充入容量；根据目标单体充入容量与新电池单体充入容量的比值，估算电池系统的SOH。本申请解决了相关技术中SOH估算误差大、精度低、需要大量测试的问题。本申请实用性强，截取实车充电数据两个电压之间的容量即可与新电池进行比较，无需通过返厂标定获取；适用范围广，不受整车使用工况限制，只要充电起始电压范围覆盖电化学反应平台即可；SOH估算偏差小于3％。

防中子辐射掺杂锂-6碲酸盐玻璃及制备方法 866

 0

本发明提供了一种防中子辐射掺杂锂‑6碲酸盐玻璃，防中子辐射掺杂锂‑6碲酸盐玻璃由以下摩尔百分比的组分制成：TeO2：55％‑65％；PbO：10％‑20％；6Li2CO3：5％‑10％；ZnO：0‑20％；BaF2：0‑10％；所述ZnO、BaF2含量不同时为0。本发明提供了一种新型防中子辐射掺杂锂‑6碲酸盐玻璃，通过引入锂‑6并且控制好工艺条件，使碲酸盐玻璃具有防中子辐射的功能，该防中子辐射玻璃具有衰减速度快，密度大，拦截中子辐射能力强等优点，密度能达到6.243～6.327g/cm2，其防中子辐射效果高于现在使用的铅砖、混凝土及其他中子防辐射玻璃，且机械强度高、化学性质稳定、不易潮解，综合性能非常优越，适用于中子刀治疗室、石油测井仪器校准室、高能物理或物理核试验等环境中。

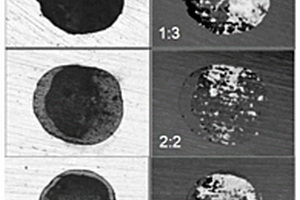

优化缓蚀剂在载体中缓蚀效率的方法 931

 0

本发明涉及一种优化缓蚀剂在载体中缓蚀效率的方法。本发明首先将具有协同作用的缓蚀剂按照数种不同的配比加入腐蚀性溶液中，通过形貌观察、电化学测量技术，选择缓蚀剂的最佳复配比例。之后通过制备工艺调控，将所述两种缓蚀剂载入同一种微纳米载体内，使复合载体内缓蚀剂的比例等于最佳配比；或将每种缓蚀剂分别加入不同的微纳米载体内，使两种载体内缓蚀剂的比例等于最佳配比。将复合载体或负载不同缓蚀剂的两种单一载体加入腐蚀性溶液或涂层中，使整个体系产生最佳的腐蚀抑制效果。通过预先选择缓蚀剂的最佳配比，再将其加入微纳米载体中，有助于提高载体的缓蚀性能，在缓蚀剂载体制备、自修复防腐涂层设计领域具有广阔的应用前景。

循环流化床锅炉锆铬碳化硅耐磨抗腐蚀可塑料 683

 0

本发明涉及一种循环流化床锅炉锆铬碳化硅耐磨抗腐蚀可塑料，属于耐火耐磨材料技术领域；原料由氧化铝粉、锆英砂、铬矿砂、碳化硅粉、高岭土组成，其化学成分中Al2O3≥80％，Fe2O3≤1.0％，SiC≥10％；锆铬碳化硅耐磨抗腐蚀可塑料耐火度≥1800℃、体积密度2.6～3.2g/cm3，气孔率15～20％；本发明现场施工时可采用填塞、捣打、涂抹等方式进行，适用于循环流化床锅炉炉膛顶部、出口，分离器入口烟道、靶区，立管、返料器，炉膛密相区布风板、风口、给煤口和给料口，屏式受热面，温度及压力测点等部位；锆铬碳化硅耐磨抗腐蚀可塑料性能良好且导热系数高、耐磨损、抗腐蚀，抗热震、不易剥落，使用寿命长，广泛适用于新建循环流化床锅炉配套及已有循环流化床锅炉的配套改造。

三维结构的NiWP电催化剂材料制备及应用 850

 0

一种三维结构的NiWP电催化剂材料制备及应用，属于清洁能源材料技术领域。首先将泡沫金属(阴极基体材料)和纯镍片(阳极材料)经预处理去除表面氧化物及杂质；镍盐和钨盐按比例分别加入蒸馏水，在磁力搅拌器中溶解均匀，将络合剂加入含钨盐溶液中搅拌溶解，将以上两种溶液混合后再加入磷盐搅拌均匀，最后用硫酸和氨水调节镀液的pH值；采用直流稳压电源，在一定的电流密度和温度下进行电沉积，沉积一定时间后用去离子水清洗试样表面，室温下干燥得到三维结构的NiWP电催化剂。用此方法制备的电催化剂对经电化学测试可有效降低水电解析氢反应和析氧反应的过电势，且具有良好的循环稳定性。工艺步骤简单易操作，具有良好的应用前景。

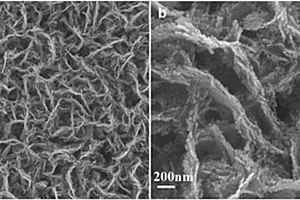

泡沫镍负载高表面粗糙度钴酸镍纳米墙及其制备方法 680

 0

本发明公开了一种泡沫镍负载高表面粗糙度钴酸镍纳米墙及其制备方法。该方法以泡沫镍为基质，使用可溶镍盐和可溶钴盐为原料、以甲醇为溶剂、以尿素作为沉淀剂的条件下，通过溶剂热反应制备得到系列泡沫镍负载高表面粗糙度钴酸镍纳米墙。本发明的实验过程操作简单，条件适宜且容易控制，将制得的泡沫镍负载高表面粗糙度钴酸镍纳米墙可直接作为直接甲醇燃料电池阳极和超级电容器电极使用，无需进一步制备电极。经测试，其电催化甲醇氧化具有优异的电催化性能及高的循环稳定性，作为超级电容器电极时亦具有相当的电化学活性。

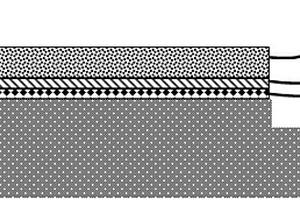

插入层复合结构及其制作方法 773

 0

本发明公开了一种插入层复合结构及其制作方法，涉及宽禁带材料欧姆接触形成技术领域，解决了现有技术中欧姆接触电阻率测量可重复性差、器件稳定性不强以及在宽禁带半导体材料上欧姆接触形成难、欧姆接触电阻率高的问题。所述插入层复合结构位于SiC衬底与金属盖层之间，包括采用特殊材料形成的电流输运层和特定元素组分配比的欧姆接触金属层；所述电流输运层位于SiC衬底之上，所述欧姆接触金属层位于电流输运层之上；所述插入层复合结构由所述欧姆接触金属层通过合金退火方式形成的特定化学成分配比的碳化物和硅化物扩散进入所述电流输运层混合而成。本发明适用于在宽禁带半导体材料上同时形成P型和N型欧姆接触，或者单独形成P型或N型欧姆接触。
