本实用新型公开了一种矿用振动输送装置,包括输送箱,所述输送箱的两侧内壁上设置第一固定块和第二固定块,所述第一固定块设置在第二固定块的上方,所述第一固定块上开设两个卡槽,所述第一固定块的一个卡槽中卡有筛板,所述第一固定块的另一卡槽中卡有挡板,所述第二固定块上开设一个卡槽,第二固定块的卡槽中卡有筛板,所述第一固定块和第二固定块上均设置卡紧装置,所述卡紧装置中包括卡销,所述第一固定块、第二固定块、筛板和挡板上均开设卡孔,本实用新型的筛板通过卡销固定,卡销拔出方便,使得筛板更换方便。
本实用新型公开了一种磷石膏矿粉生产制备系统,它包括依次设置的生料进料斗、生料环锤式破碎机、烘干机、筛分机、生料煅烧炉、生料磨粉机、生料针磨机、粉料提升机、接料仓、负压输送斜槽以及产物储存仓;所述生料进料斗用于磷石膏矿粉生料进料,生料进料斗的出口处设有将磷石膏矿粉生料输送至所述生料环锤式破碎机的第一生料皮带输送机,所述生料环锤式破碎机的出口处设有第二生料皮带输送机.本实用新型优点是:对磷石膏矿粉生料进行回收利用,达到环保要求,同时提高企业的经济效益。
本发明提供一种矿石高效破碎工艺及其破碎装置,包括机体、旋风筒和滤箱,所述旋风筒通过连管与机体相连通,所述滤箱的一侧通过导管与旋风筒的顶部相连通,所述滤箱的顶部焊接有风管,所述机体的顶部焊接有进口,所述进口的顶部的内壁上焊接有链幕,所述机体的内侧安装有重锤,所述机体的内侧安装有反击板,该矿石高效破碎工艺及其破碎装置能够借助内板上之前落下的碎矿石进行缓冲,防止被破碎的矿石直接撞击到内板上,保障内板以及机体的内壁上的安全,防止矿石在筛网上产生堵塞,并保障矿石的破碎合格率,避免因矿石的粒径过大而影响后续的加工作业,保障滤筒的通风顺畅,保障雨天进行破碎工作时的防污染工作,适用于矿石的高效破碎使用。
本实用新型公开了一种能使用硫铁矿和硫磺的沸腾炉,属于硫酸技术领域。包括炉渣收集装置、增湿滚筒、尾渣粉碎装置、混合装置、硫磺粉碎装置、加热装置、造粒装置、冷却装置、给料仓、硫铁矿粉碎装置、筛分装置和沸腾焙烧炉,炉渣收集装置设于沸腾焙烧炉的排渣口上;给料仓设于沸腾焙烧炉上;炉渣收集装置分两路输出,一路输出至增湿滚筒,另一路输出至尾渣粉碎装置;混合装置与加热装置的进料口、硫磺粉碎装置的出料口、硫铁矿粉碎装置的出料口和尾渣粉碎装置的出料口连接,加热装置的出料口、造粒装置、冷却装置和给料仓依次连接。可以单独使用硫铁矿粉作为硫源,还可以将硫磺、硫铁矿粉和尾矿粉制成颗粒作为硫源,不会堵塞净化工段。
本实用新型公开了一种磨矿分级设备,该磨矿分级设备,包括球磨机,还包括:筛选箱,所述筛选箱内部设置有进料板和出料板,所述进料板与出料板上均开设有多个筛选孔,所述出料板一端与球磨机出料口相连接,所述出料板下方设置有筛选板,所述筛选板上开设有多个通孔,所述筛选板中心位置设置有传动管,所述传动管顶部设置有球头;排气扇,所述筛选箱内部固定设置有过滤箱和密封箱,所述排气扇设置在密封箱内部,所述过滤箱内部设置有滤网,所述传动管外部开设有多个排气孔;球磨机打磨后的矿石沿着出料板滑下,尺寸较大的矿石落入收集箱中,尺寸合适的沿着筛选板滑下,尺寸较小的矿石沿着通孔落入收纳箱中,实现了矿石的分级筛选。

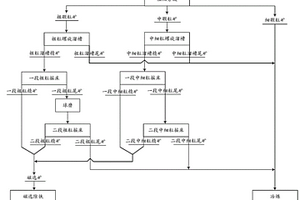

本发明公开了一种低品位红土镍矿粗细分级‑重磁联合除铬工艺,其步骤依次包括:粗细分级、粗粒螺旋溜槽、中细粒螺旋溜槽、一段粗粒摇床、一段中细粒摇床、二段粗粒摇床、二段中细粒摇床以及磁选除铁;所述粗细分级步骤具体包括:将碎粉后粒度为‑1.5mm的原矿依次进行0.074mm筛分和0.019mm筛分,筛分后分为粗颗粒矿、中颗粒矿和细颗粒矿,所述细颗粒矿汇入冶炼尾矿中。本发明通过粗细分级‑螺旋溜槽‑摇床‑磁选的联合工艺,使送入冶炼的尾矿中Cr2O3品位大大降低,同时显著提升了所得铬精矿中的Cr2O3品位。
本实用新型公开了一种具有多级筛分功能的石膏破碎装置,涉及石膏加工技术领域,包括底座,底座的上表面固定连接有框架,底座的上表面固定连接有集料槽,框架的上方设置有破碎机构。它能够通过设置破碎机构,可以对石膏矿石进行彻底粉碎,使得石膏更加便于剔除杂质,通过设置筛分机构,能够对石膏中的较大石头或其他杂质进行多次筛分,实现石膏粉末的纯度较高,同时避免了石膏运输过程中由于杂质含量较多导致的运输效率较低的问题,通过设置相互交错的搅拌叶,能够避免破碎仓的内部出现破碎死角,提高石膏的破碎效率,通过设置限位板,能够对第二旋转电机的输出轴进行限位,避免第二旋转电机的输出轴旋转时产生震动。
本实用新型公开了一种选煤用滚筒筛,涉及煤选技术领域。本实用新型包括壳体,壳体的内部左右两侧壁之间转动连接有转动杆,转动杆的左右两端分别均匀连接有竖向支撑杆,左右两个相对应的竖向支撑杆的末端共同连接有横向支撑杆,横向支撑杆的两端均连接有卡板,横向支撑杆的外侧固定套接有筛网,壳体的右侧面对应转动杆的位置处连接有第一电机,第一电机的输出端贯穿壳体与转动杆固定连接,壳体的后侧面上端连接有清扫机构。本实用新型在壳体的后侧设置有清扫机构,便可在筛选过程中利用清扫辊表面的毛刷对筛网进行清扫,能够快速去除筛网表面粘结的煤渣,避免煤渣堵塞筛网的网孔,大大提高煤矿筛选的效率和质量。
一种破碎筛分系统,它包括第一矿石破碎机(1)、第一输送机(2)、破碎机进料斗(3)、第二输送机(4)和第二矿石破碎机(5),破碎机进料斗(3)包括料斗本体(6)、一组筛条(7)和集料斗(8),料斗本体(6)的顶部为进料口,料斗本体(6)的底面为斜面,料斗本体(6)的底部开有出料口,料斗本体(6)的底面开有筛条安装槽,筛条安装槽内依次排列设置有一组筛条固定杆(9);优点是:通过破碎机进料斗将现有的矿石施行分级,合格的原料直接到输送皮带上,不合格的原料经过破碎机后再到输送皮带上。改造后延长了破碎机颚板的使用寿命,减少了破碎机堵塞的几率,减轻了车间的劳动强度,降低了生产安全风险。
一种带筛分功能的溜斗溜板,它包括溜斗溜板和设置在溜斗溜板上的筛分机构;溜斗溜板为上长下短的梯形板式结构,溜斗溜板的上部自两侧边沿朝向中部倾斜朝下对称设有一对第一挡条,第一挡条的下方设有所述筛分机构;筛分机构包括设置在溜斗溜板中部的矩形缺口部和相互平行设置于矩形缺口部内的多根锰钢筛条。本实用新型利用二破进料皮带下料点与二破之间的位差,将原有的溜斗进行改进。在溜斗溜板上的设置筛分机构,将原有的溜板通过简单的改造变成了溜筛,粒径小的细矿过筛后通过溜管流到皮带上,粒径大的块矿通过二次破碎后流到皮带上。粒径小的细矿最后全部通过皮带一起输送到细矿斗储存备用。

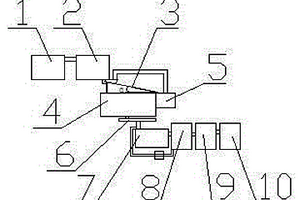

磷矿高浓度浮游选矿装置,其特征在于它包括颚式破碎机(1)、圆锥破碎机(2)、振动筛(3)、粉料仓(4)、细碎机(5)、圆盘给料机(6)、球磨机(7)、旋流器(8)、搅拌桶(9)和浮选机(10),本实用新型优点是:通过减小球磨机入料粒度,提高矿浆的浓度,能有效提高球磨机和浮选机的工作效率。
一种磷矿高浓度浮游选矿生产工艺, 包括设置颚式破碎机排矿口宽度为80mm、圆锥破碎机排矿口宽度15mm,振动筛筛网孔为13-15×13-15mm圆孔筛,粉料仓的矿石通过圆盘给料机给球磨机供料,由中控室调节圆盘给料机的频率来控制投矿量,使二层矿投矿量稳定在60t/h,稳定球磨机给矿端给水量14m3和排矿端给水量95m3,球磨机产出的矿浆通过螺旋分级溢流出来,再由旋流器分级出合格的矿浆。优点:以重破轻磨为准则,通过调小颚式破碎机、圆锥破碎机的排矿口尺寸,更换振动筛筛网(15×15mm圆孔筛),减少粉矿粒度,进而减轻球磨机磨矿负荷。通过调整破碎系统,减少球磨机入料粒度,矿石投矿量由45t/h提高到60t/h,球磨机工作效率提高了33.33%。
本实用新型公开了一种磷石膏矿粉生料烘干筛分装置,它包括依次设置的烘干装置和筛分装置;所述烘干装置包括箱体、设置在箱体内的粉料打散机构、加热机构以及排料机构;所述箱体的顶部设有粉料进口,粉料进口的正上方设有送料皮带输送机,所述粉料打散机构包括设置在箱体上部的侧入式搅拌器,所述侧入式搅拌器的搅拌轴上间隔设有多个搅拌杆,多个搅拌杆交错分布于搅拌轴上,所述箱体的中部且位于侧入式搅拌器的下方设有过滤孔板。本实用新型烘干效率高,出料方便,同时通过除尘回收设备降低粉尘,保障工作环境。
一种磷石膏矿粉生料筛分煅烧联用装置,它包括依次设置的筛分装置和煅烧炉;筛分装置包括机架、用于驱动滚筒筛转动的两对驱动轮和滚筒筛,机架上设置有V形板,V形板上设置有粉末物料通道且在尾部形成粉末物料出口,两对驱动轮设置在机架上,滚筒筛上设置有多组筛眼、进料口和大块物料出料口,滚筒筛外壁两端设置有用于驱动轮移动的凹槽.本实用新型通过钩板带动一些小块物料向上移动,当达到高处位置时向下落下,实现小块物料的自破;通过设置小块物料收集板实现将物料多级分类,小块物料可直接进行收集后简易破碎后在加入至滚筒筛的进料口处。煅烧效率高,通过搅拌机构保证粉料煅烧均匀、不堵料,出料方便,有效提高生产效率。
本实用新型公开了一种磷石膏矿粉生料破碎烘干筛分联用设备,它包括依次设置的破碎装置、烘干装置和筛分装置;所述破碎装置包括破碎机壳体、初级破碎辊、二级破碎辊、进料用皮带输送机以及出料用皮带输送机;所述破碎机壳体的顶部设有磷石膏矿粉生料进料斗,所述破碎机壳体的上部沿其长度方向设有一根初级破碎辊,所述初级破碎辊的辊体表面均匀设有多个半球形凸起部.本实用新型优点是:采用多级破碎方式对磷石膏矿粉生料进行破碎,破碎效果好,有效提高生产效率。烘干效率高,出料方便,同时通过除尘回收设备降低粉尘,保障工作环境。
本发明提供的新型矿业振动筛,主要由振动筛筛箱(1)、两台或四台激振电机组成的激振器(2)、自动控制电器开关箱(3)和振动筛的底座(4)组成,其中:振动筛筛箱(1)由四个弹簧刚度不相等的阻尼弹簧支承在底座(4)上;激振器(2)通过支承轴或连接轴安装在振动筛筛箱(1)上;自动控制电器开关箱(3)安装在底座(4)上;在振动筛筛箱(1)前端的机座上,安装有调整振动筛筛箱(1)倾角的千斤顶机构(6)。本发明具有节能、高效、结构简单、制造方便、成本低廉等优点,是一种值得推广的新型矿业振动筛。
本实用新型提供一种矿用圆式振动筛,包括放置底座、振动筛放置腔体、连接轴、顶动凸块、筛动板和置料腔,所述放置底座的上端固定安装有振动筛放置腔体和放置腔,所述振动筛放置腔体的上端安装有密封压盖,该矿用圆式振动筛的转动电机通过传动带与连接轴进行传动,且连接轴内侧通过两组顶动凸块对筛动板的底部进行往复定动,以达到对筛动板上端的置料腔进行稳定的振动,且在筛动板的底部环形设置的多组限位块,且多组限位块与顶动凸块构成转动结构,以保证筛动板在进行振动筛分的同时对振动板和置料腔进行转动,以保证置料腔内部的筛分物料进行稳定的平铺,防止筛分物料在某个筛分面处堆积,提高了该装置在筛分过程中的稳定性。
本发明提供一种花生专用肥及其制备方法,包括从内至外依次设置的钙镁磷硅内芯层、缓释层和外包层;其中,钙镁磷硅内芯层的成分为钙镁磷硅复合料和木质素磺酸钙的混合物,缓释层的成分为改性聚乳酸,外包层的成分为钙镁磷硅复合料与尿素的混合物。本发明通过使用从内至外依次设置为钙镁磷硅内芯层、缓释层和外包层制备了一种花生专用肥及其制备方法。通过使用从内至外依次设置为钙镁磷硅内芯层、缓释层和外包层制备了一种花生专用肥及其制备方法。该钙镁磷硅肥料不仅可以提高花生对肥料利用率,减少化学肥料的投入量和施肥用工量,而且能够在保证前期肥料充足的情况下,同时减缓后期肥料中养分释放速度和推迟养分释放时间,增大了花生的产量。
本发明公开了一种低品位红土镍矿粗细分级‑重磁联合除铬工艺,其步骤依次包括:粗细分级、粗粒螺旋溜槽、中细粒螺旋溜槽、一段粗粒摇床、一段中细粒摇床、二段粗粒摇床、二段中细粒摇床以及磁选除铁;所述粗细分级步骤具体包括:将碎粉后粒度为‑1.5mm的原矿依次进行0.074mm筛分和0.019mm筛分,筛分后分为粗颗粒矿、中颗粒矿和细颗粒矿,所述细颗粒矿汇入冶炼尾矿中。本发明通过粗细分级‑螺旋溜槽‑摇床‑磁选的联合工艺,使送入冶炼的尾矿中Cr2O3品位大大降低,同时显著提升了所得铬精矿中的Cr2O3品位。

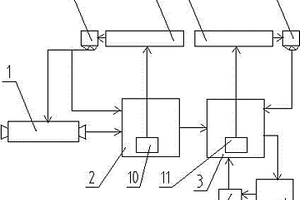

一种废水可分流循环利用的胶磷矿正反浮选生产线,它由球磨机(1)、正浮选搅拌泡沬槽(2)、反浮选搅拌泡沬槽(3)、正尾矿库(4)、反尾矿库(5)、正尾高位废水池(6)、反尾高位废水池(7)、浓密机(8)、精矿废水池(9)、A砂浆泵(10)、B砂浆泵(11)构成,球磨机(1)的岀料口与正浮选泡沬槽(2)相通,正浮选搅拌泡沬槽(2)的正浮选泡沫产品岀口与反浮选搅拌泡沬槽(3)相通,本实用新型的优点是:中低品位胶矿选矿采用正反浮选工艺进行生产,胶磷矿经球磨机加水球磨,经正浮选泡沬槽正浮选后,其中正浮选尾矿输送至正尾矿库,正尾矿库废水返回磨矿和正浮选搅拌泡沬槽,加以利用。
仅有一座尾矿库的废水利用胶磷矿正反浮选生产线,它由球磨机(1)、正浮选搅拌泡沬槽(2)、反浮选搅拌泡沬槽(3)、尾矿库(4)、A浓密机(5)、石灰乳调质搅拌桶(6)、高位废水池(7)、B浓密机(8)、精矿废水池(9)、A砂浆泵(10)、B砂浆泵(11)构成,球磨机(1)的岀料口与正浮选泡沬槽(2)相通,正浮选搅拌泡沬槽(2)的正浮选泡沫产品岀口与反浮选搅拌泡沬槽(3)相通,A砂浆泵(10)的进口与正浮选搅拌泡沬槽(2)相通,本实用新型的优点是:中低品位胶矿选矿采用正反浮选工艺进行生产,胶磷矿经球磨机加水球磨,经正浮选泡沬槽正浮选后,其中正浮选尾矿输送至正尾矿库。
一种总养分为60%的粉状磷酸一铵生产方法,生产工艺步骤如下:A、浮选矿浆;B、萃取磷酸;C、中和浓缩:将磷酸与液氨在快速反应器中进行中和,中和度控制在1.03-1.05,经过反复浓缩密度达到1.52-1.54g/cm3,D、雾化干燥:最后将浓缩后的料浆用高压泵送入到干燥塔与热风进行逆流雾化,得到合格的粉状磷酸一铵。本发明的优点是:能制造出总养分为60%的粉状磷酸一铵,五氧化二磷含量达到49%, 氮含量达到11%,具有养分高等优点。
一种磷矿高浓度浮游选矿生产工艺, 包括设置颚式破碎机排矿口宽度为80mm、圆锥破碎机排矿口宽度15mm,振动筛筛网孔为13-15×13-15mm圆孔筛,粉料仓的矿石通过圆盘给料机给球磨机供料,由中控室调节圆盘给料机的频率来控制投矿量,使二层矿投矿量稳定在60t/h,稳定球磨机给矿端给水量14m3和排矿端给水量95m3,球磨机产出的矿浆通过螺旋分级溢流出来,再由旋流器分级出合格的矿浆。优点:以重破轻磨为准则,通过调小颚式破碎机、圆锥破碎机的排矿口尺寸,更换振动筛筛网(15×15mm圆孔筛),减少粉矿粒度,进而减轻球磨机磨矿负荷。通过调整破碎系统,减少球磨机入料粒度,矿石投矿量由45t/h提高到60t/h,球磨机工作效率提高了33.33%。

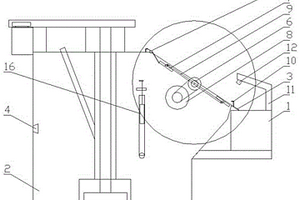

一种磷矿选矿设备,与浮选出口相对一侧的浮选槽(2)上设有一组喷气喷头(4),刮板轴(6)通过轴承活动安装在浮选槽(2)的倾斜浮选出口上,刮板轴驱动电机(8)安装在浮选槽(2)一端,一对刮板(7)分别通过一对支撑杆(9)对称安装在刮板轴(6)上,刮板(7)和支撑杆(9)之间通过销轴铰接,导流板(3)上设有一对拨块(10);远离浮选槽(2)一侧的泡沫槽(1)上设有L形挡板(11),L形挡板(11)一端为倾斜状,且在倾斜端的L形挡板(11)上设有一组喷头(12)。优点是:泡沫能够快速从浮选槽内刮出,避免堆积在浮选槽四角,同时能够减少刮板上粘附的泡沫和矿物液带回到浮选槽内,提高浮选效率。
本发明公开了一种酸性废水用以胶磷矿选矿消泡的方法,先将浓密机精矿溢流水汇集于水池内形成酸性废水,通过水泵和管道将水池内的酸性废水输送到浮选厂房内的浮选泡沫溜槽内,再在浮选泡沫溜槽上安装调节水阀,通过调节水阀来调节酸性废水出水量,对浮选泡沫溜槽内的矿浆泡沫进行冲洗消泡,本发明优点是:利用浓密机精矿溢流水或磷石膏渣场排放的废水作为磷矿浮选作业的泡沫消泡水,既可以消除浮选泡沫的粘性,增加泡沫流动性,确保流程畅通,同时也充分利用了酸性废水,大大节省了浮选药剂成本,实现了酸性废水零排放的环保目标。
磷矿高浓度浮游选矿装置,其特征在于它包括颚式破碎机(1)、圆锥破碎机(2)、振动筛(3)、粉料仓(4)、细碎机(5)、圆盘给料机(6)、球磨机(7)、旋流器(8)、搅拌桶(9)和浮选机(10),本实用新型优点是:通过减小球磨机入料粒度,提高矿浆的浓度,能有效提高球磨机和浮选机的工作效率。
本实用新型公开一种磷酸一铵生产用选矿旋流器,属于选矿分级技术,包括同轴设置且依次连接的涡旋室、上椎体、中椎体、下椎体,与下椎体连通的排料嘴,及均与涡旋室连通的溢流管和进料管,涡旋室和所述进料管内分别形成有涡旋腔体和进料腔体,进料腔体外旋连接于涡旋腔体;其中,进料腔体为一沿物料运动方向内径逐渐减小的契形腔体。本实用新型一方面将进料管的进料腔室与涡旋室的涡旋腔室外旋连接,使得物料进入涡旋腔室后即随具有一定的涡旋初速度,减少涡旋装置的额外作用力,另一方面通过将进料腔室设置为契形,有利于提高物料进入涡旋腔室的涡旋初速度,进一步降低了涡旋装置的作用力,进而降低了涡旋装置的负荷,有利于提高涡旋效果。
