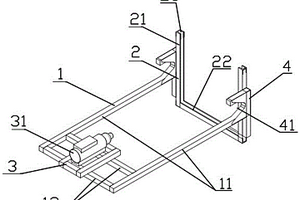

本实用新型公开了一种耐张线夹X光检测装置,包括支架框、平板探测器卡框、X射线发生器支座和卡勾,支架框与平板探测器卡框构成一体化的T形框架,X射线发生器支座设在支架框的两根横支架杆上,X射线发生器固定在X射线发生器支座的上面,平板探测器从上向下插入平板探测器卡框向上开口的平板探测器卡槽中,X射线发生器的射线输出孔正对平板探测器的中心,卡勾通过支架卡槽卡在耐张线夹上。本实用新型具有能大幅提高无损检测的检测速度和工作效率、实现快速检测、检测结果准确、降低施工人员劳动强度、省时省力、结构简单、携带轻便的优点。

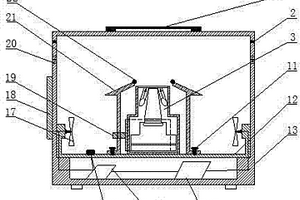

本实用新型公开了一种结合太阳能的便携式水果内部品质检测装置,该装置具有一箱体结构,机箱侧面设有显示器,机箱内设有单片机,风扇,电源,隔板,水果支撑台以及光学检测器,其中光学检测器完整集成了光源,集光元件,电子元件于一体。撑台正下方放置光学检测器,可直接通过光学检测器检测到水果的近红外光谱。本装置结构简单、体积小、稳定性好、检测方便快捷,以漫反射方式采集光谱,适用于现场快速无损检测。

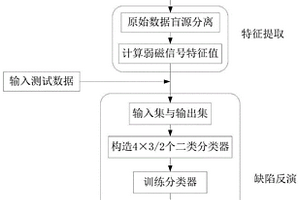

本发明涉及无损检测技术领域,公开了一种弱磁检测顺磁性金属材料裂纹缺陷的定量评价方法,包括建立顺磁性金属材料缺陷样本库并制作试件;采用弱磁检测仪器扫描试件获得原始检测数据;对原始检测数据进行盲源分离信号预处理获得表征缺陷特征的源信号;采用二分类支持向量机算法对源信号进行定量评价,获得缺陷反演模型。本发明在天然地磁场环境下,通过弱磁检测仪器对顺磁性金属材料表面或近表面进行扫查,采集垂直于试件表面方向磁感应强度的变化并进行盲源分离数据处理,以缺陷磁异常信号的特征值作为输入值,对应缺陷的长宽深参数值作为输出值,训练Libsvm算法,建立与缺陷参数之间的映射关系,无需额外激励源,实现顺磁性金属材料缺陷定量分析。

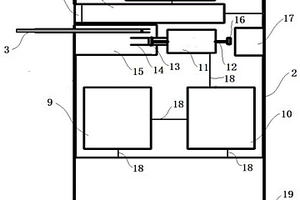

本实用新型公开了一种基于钢轨横向加速度功率谱密度的温度力检测装置,包括激光测振模块和横向振动激励机构,横向振动激励机构包括密闭的流体腔、冲击导杆、控制器以及与控制器电连接的电动执行器,电动执行器连接有一连杆,连杆一端连接的活塞穿过流体腔的腔壁上的活塞孔并延伸至流体腔内部,冲击导杆的一端设置于流体腔内部、另一端穿过流体腔的腔壁上的导杆孔并水平延伸至流体腔外。本实用新型的优点是:采用钢轨跨中轨头侧横向振动响应特征峰值频率为检测指标,采用无损检测方式,检测过程完全自动化,检测过程中不会对轨道结构的稳定性造成影响,适用于无砟轨道、有砟轨道无缝线路温度力的定点检测或连续检测,极大节省人工作业量。

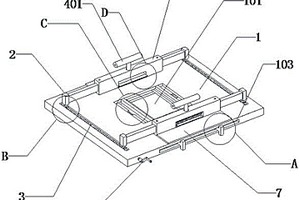

本实用新型公开了一种红外热成像激励箱检测固定装置,特别是涉及无损检测技术领域,包括隔板和固定夹,且隔板上表面中间开设有贯通至其底部的透光口,隔板上表面左右两侧均开设有纵向滑槽;本实用新型的有益效果在于:通过设置了固定夹、开口、固定夹、转动把手、圆形孔一、圆形孔二以及压杆,解决了被检测试板不好固定的问题,同时通过设置了纵向滑槽、滑块、孔口、双向丝杠、丝杆孔以及转动把手实现了通过手动转动来前后调节固定夹的位置以实现调节被检测试板的位置,通过设置了横向滑槽、T型滑块、遮光板二、收纳槽、转动槽、转动块以及遮光板一解决了在测试不同尺寸的材料时,遮盖透光口被材料遮挡剩余的缝隙。

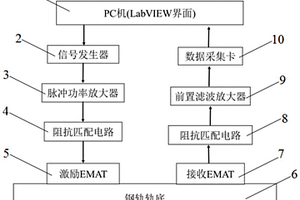

本发明公开了一种钢轨轨底裂纹高阶SH导波成像检测方法及系统,其中方法包括:通过在电磁超声SH导波激励探头通入正弦脉冲串电流以使钢轨轨底激发出SH导波;电磁超声SH导波接收探头接收反射回波以得到检测回波信号;保持电磁超声SH导波激励探头和接收探头的间距不变,以预设步长沿钢轨轨底待测长度方向移动,采集多组检测回波信号;将每组检测回波信号均进行同步挤压小波变换处理,并提取高阶SH导波时域信号,得到多组高阶SH导波时域信号;对得到的多组高阶SH导波时域信号进行B扫描成像,得到钢轨轨底缺陷成像图。高阶SH导波具有高分辨率和高缺陷检测灵敏度等优点,对小的裂纹也能直观识别;可以直观识别裂纹的位置和大小,适用于在役无损检测。

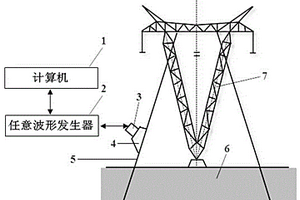

基于压电换能器侧面加载F模态导波检测电力铁塔拉线杆缺陷的方法,属于电力设施无损检测领域,本发明利用压电晶片和楔块组装成斜探头固定在拉线杆侧面,激发出F(1,1)模态导波对电力铁塔拉线杆缺陷进行检测,其方法步骤为:步骤一:确定F(1,1)模态的激励频率;步骤二:选择激发出F(1,1)模态的楔块角度;步骤三:斜探头固定在拉线杆侧面;步骤四:利用计算机、任意波形发生器、斜探头搭建检测装置;步骤五:调节检测参数,根据缺陷反射回波时间和F(1,1)模态的群速度可实现对缺陷进行定位。本发明的技术效果是:利用F(1,1)模态导波能够快速有效地探测出电力铁塔拉线杆中的缺陷,并对缺陷进行定位。

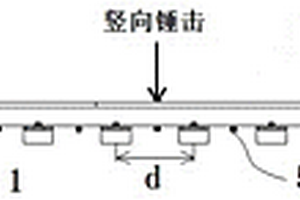

本发明公开了一种基于钢轨竖向振动特性检测钢轨纵向力的方法,该方法将若干加速度传感器布置在相邻轨枕间距中心处的钢轨底部,用于采集在竖向敲击钢轨轨顶时所产生的竖向振动加速度信号并回传数据采集设备进行数据处理,在生成相应的频响函数及其曲线后得出钢轨竖向振动第一阶pinned‑pinned共振频率的实际值f,将该共振频率实际值f代入钢轨所对应的拟合曲线f=A*t+B中,计算得钢轨温度变化量t,最后根据该钢轨温度变化量t计算得到钢轨纵向温度应力值。本发明的优点是,该方法为无损检测方法,检测过程不会对轨道结构的稳定性造成影响;该检测方式为可用于无缝线路温度力的长期监测,实际应用时,可将列车动荷载作为激励源,避免人工操作。
本发明公开了一种基于太赫兹光谱的奶粉中三聚氰胺含量的检测方法,包括以下步骤:(1)配置含有预设浓度三聚氰胺的奶粉样本;(2)采用太赫兹光谱系统对各个样本进行分析,获取各个样本的太赫兹光谱信息;(3)对太赫兹光谱信息进行预处理;(4)建立三聚氰胺浓度与太赫兹光谱信息之间的模型;(5)获取待检测奶粉的太赫兹光谱信息,并输入至所述模型中,以获得待检测奶粉中三聚氰胺的浓度。本发明采用太赫兹光谱技术,能够实现无损检测,检测速度快,此外,通过对太赫兹光谱信息进行预处理能够减少干扰,通过建立三聚氰胺浓度与太赫兹光谱信息之间的模型,能够实现高精度的检测,检测效果好。

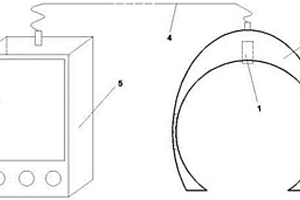

本发明公开一种穿戴式超声血栓检测装置,该装置分为两部分,佩戴环和主机,佩戴环包括超声发射接收探头;主机包括超声波发射接收器、数据处理单元和显示单元,超声发射接收探头连接超声波发射接收器,超声发射接收器与数据处理单元连接,检测结果在显示单元中显示;超声换能器镶嵌在佩戴环中,通过向血管中发射和接收超声波,获取不同初始相位的信号源。本发明的优点是:技术先进:全程无损检测,无需抽取血液;且采用柔性壳体,更加贴合检测表面,获取数据更加准确;方便操作:检测结果显示直观,无需操作者拥有专业知识,更加适合中老年使用者使用。
本发明公开了一种基于钢轨竖向振动特性检测轨下垫板刚度的方法,所述垫板设置在钢轨与轨枕之间,该方法包括以下步骤:测量所述钢轨的特性参数;确定所述钢轨的竖向二阶共振频率与轨下垫板刚度之间的关系函数;测量所述钢轨的竖向二阶共振频率;根据关系函数以及竖向二阶共振频率确定轨下垫板刚度。本发明的优点是:本方法为无损检测方法,检测过程不会对轨道结构的稳定性造成影响;该检测方式为可用于无缝线路轨下垫板刚度的长期监测;在检测过程中无需松开钢轨的扣件;本方法具有操作简便、可靠性高的优点。
本发明公开了一种基于图像的轨头断面轮廓尺寸合格性检测方法,包括步骤:钢轨断面图像预处理;扫描法确定轨头左下端点和右下端点;确定轨头上宽度测量区域;确定轨头轨冠点测量区域;确定轨头测量上宽度数据点及轨冠点;采用最小二乘圆拟合且结合圆心向量法确定数据点及轨冠点;确定轨冠饱满度检测区域;轨冠饱满度合格检测。本发明的优点是:采用最小二乘直线拟合法去除奇异点,提高边缘定位精度,采用圆心向量法选取控制点,提高轨冠定位精度,采用图像处理方法对轨头断面轮廓尺寸进行无损和无接触检测。该发明具有自动化程度高、操作方便、效率高、精度高以及量化的检测结果便于保存的特点。
本发明公开了一种基于钢轨横向振动特性检测轨下等效支承刚度的方法,该方法包括以下步骤:测量所述钢轨的特性参数;确定所述钢轨的横向四阶共振频率与轨下等效支承刚度之间的关系函数;测量所述钢轨的横向四阶共振频率;根据所述关系函数以及测量获得的所述横向四阶共振频率确定轨下等效支承刚度。本发明的优点是,本方法为无损检测方法,检测过程不会对轨道结构的稳定性造成影响;该检测方式可用于无缝线路轨下等效支承刚度的长期监测,通过不同检测时期横向四阶共振频率的变化来判断道砟刚度变化情况;本方法具有操作简便、省时以及可靠性较高的优点。

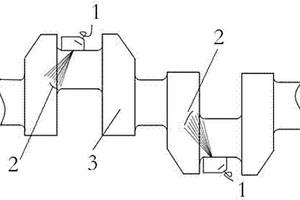

本发明公开了曲轴R处内部缺陷的超声波相控阵检测方法,在曲轴无损检测传统工艺的基础上,将加有合适楔块的具有自动偏转和聚焦的一维线阵探头的相控阵检测方法应用到曲轴检测上。本发明的有益效果是解决了传统工艺检测的不足之处,本方法只采用一种探头即可对轴颈和R角处的内部缺陷进行检测,最大限度地提高检测可靠性和检测效率;本方法可以检测轴颈内部及R角处当量尺寸1mm以上的裂纹、夹杂、气孔等缺陷,可以方便有效地检测出曲轴R角圆弧的内部缺陷。
本发明公开了一种对蜂蜜进行种类鉴别的光谱检测法,先取正宗蜂蜜分别置于比色皿中,使用光度计对正宗蜂蜜进行光度计光谱检测,得到正宗蜂蜜的吸收谱和透射谱,然后对测得的吸收谱和透射谱进行光谱分析,从而得到各种正宗蜂蜜的光谱特性,再由计算机对测得的数据进行处理分析,根据处理后的数据建立出各种正宗蜂蜜的特征数据库。再取待测蜂蜜同样通过上述方法得到相应数据进行对比,通过对比待测蜂蜜与正宗蜂蜜之间的吸收谱和透射谱的特征峰的位置及其强度和特征谱线的差异,以此来得出待测蜂蜜的蜂蜜种类。本发明的优点是:对待检测样品的检测为无损检测,可以在短时间内处理大量样品,快速鉴别出蜂蜜的种类,检测方法的检测精度高,检测结果准确。

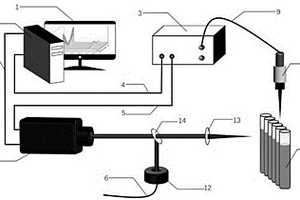

本发明公开了一种基于拉曼光谱的橄榄油掺假检测方法,包括以下步骤:首先进行样品制备:选取不同品牌、价格的植物油如菜籽油、大豆油、棕榈油、煎炸油,将其分别掺入橄榄油中进行不同比例的混合;其次构建拉曼在线检测系统,所述拉曼检测系统包括激光器、光纤、拉曼探头、待测油样、拉曼光谱仪、计算机等;利用入射激光激发油样的拉曼光谱,并通过光纤探头沿入射光垂直方向采集,将采集信号传入拉曼光谱仪进行分光与模数的转换,最后利用计算机对待检测油样中的拉曼光谱特征峰与样品进行对比得出检测结果。本发明的检测方法能够快速、准确、无损的实现植物油掺假的定性与定量检测;且分辨率高,是食品质量控制应用中在线检测的有力方式。
本实用新型公开了一种便携式水果成熟度检测装置,包括依次相连的探头外盖、光学检测器探头壳、电源壳、显示器板以及与所述电源壳互相镶嵌的手柄,所述探头外盖外侧套有垫圈;所述光学检测器探头壳内设有检测器、光源和USB连接口;所述电源壳内设有电源放置板;所述显示器板上设有用于放置显示器的显示器槽和固定显示器的挡板。本装置应用光谱无损检测,采用的双光源,避免了在水果背侧面形成镜面反射导致检测结果误差较大的缺陷;本装置结构简单、体积小、重量轻、检测方便快捷,实用性强,可实现水果成熟度的现场快速无损检测。

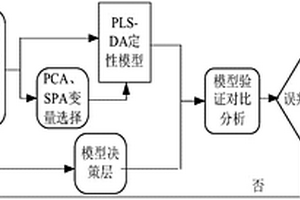

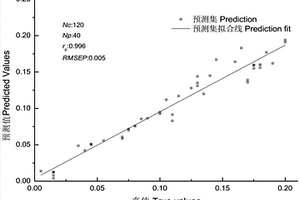

本发明提供了一种基于高光谱成像技术的柑橘黄龙病快速无损检测方法,该方法利用高光谱成像系统,在可见近红外367~978nm和短波近红外969~2567nm两个范围内采集叶片的高光谱图像;再进行普通PCR测试并将所有未损坏叶片筛选为轻度、中度、重度、缺素和正常5类样品;然后对建模集样品进行特征变量选择,结合化学计量学方法建立预测模型,用未参与建模样品对预测模型进行验证,并与PCR测试结果进行对比,便可确定最佳模型,从而对叶片进行检测是否感染黄龙病。本发明的方法解决了单一波段范围内样品涵盖信息不全、模型预测稳定性差的问题,具有无损、实用性强、适合大规模检测的特点。
本实用新型公开了一种能不停电使用的耐张线夹X光检测装置,包括支架框、平板探测器卡框、X射线发生器支座和卡勾,支架框与平板探测器卡框构成一体化的T形框架,X射线发生器支座设在支架框的两根横支架杆上,X射线发生器固定在X射线发生器支座的上面,在X射线发生器外包裹有静电服,平板探测器从上向下插入平板探测器卡框向上开口的平板探测器卡槽中,薄铜网将平板探测器和平板探测器卡框一齐裹住,X射线发生器的射线输出孔正对平板探测器的中心,耐张线夹通过支架卡槽卡在卡勾上。本实用新型具有能使输电线路在不停电且保证施工人员的人身安全的情况下完成对耐张线夹的无损检测、能大幅提高无损检测的检测速度和工作效率、携带轻便等优点。

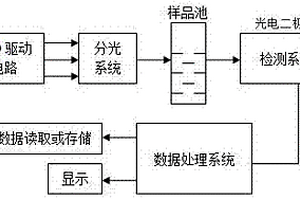

一种长波中红外的智能型山茶油掺假检测设备,包括LED驱动电路、分光系统、检测系统和数据处理系统;检测系统与数据处理系统连接;LED驱动电路通过恒定电流对中红外LED光源稳压,分光系统中的中红外LED光源发出的光通过窄带滤光盘形成波长单一的中红外光,然后经过菲尼尔透镜汇聚到待检测油样,由检测系统中的光电传感器采集样品在各红外光谱作用下的吸光度,经由数据处理系统对各吸光度信息进行处理和校正得到待测样本分析结果。本实用新型是一种基于MSP430F149的长波中红外的山茶油掺假无损检测设备,设备具有结构紧凑、体积小、重量轻、携带方面、检测周期短和环境适应性强等特点,可实现对山茶油的快速无损检测。

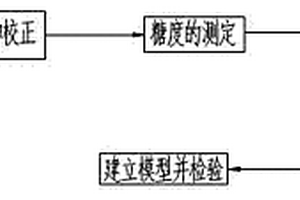

本发明涉及一种基于高光谱成像技术的脐橙糖度检测方法,特指基于高光谱成像技术的脐橙糖度检测方法。包括:利用高光谱成像系统对脐橙进行光谱采集,并进行黑白标定,消除噪声影响;采用数字式折射仪测量脐橙糖度;建立了光谱与糖度之间的关系,从而方便以后糖度的测量,可以用于脐橙糖度的无损检测。与常规检测方法相比,检测速度快、操作简单方便、对水果无损害;与近红外光谱检测相比,得到的信息更全面,检测结果更加精确和稳定。

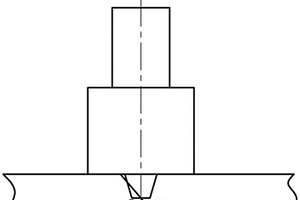

本实用新型涉及一种基于周向导波检测厚壁管道缺陷的压电换能器,用于石油化工、火电、核电等能源行业中厚壁管道的无损检测,本压电换能器主要由复合材料压电晶片和有机玻璃楔块组成,压电晶片的上表面装有背衬阻尼块,压电晶片紧贴在楔块上,楔块与厚壁管道的接触面制作成弧面,楔块前端刻制均匀排布的锯齿,同时填充吸声材料,将该压电换能器置于厚壁管道表面,同时激励信号,在厚壁管道中形成周向导波,可实现整个壁厚范围内缺陷的检测。本实用新型结构简单,克服了传统超声检测中检测效率低且内壁缺陷难以检出的缺点,可以实现长距离缺陷检测,能够适用于厚壁管道的无损检测。
本发明公开了一种基于钢轨横向振动特性检测钢轨纵向力的方法,该方法将若干加速度传感器布置在相邻轨枕间距中心处的钢轨轨底位置,用于采集在横向敲击钢轨轨腰位置处时所产生的横向振动加速度信号并回传至数据采集设备进行数据处理,在生成相应的频响函数及其曲线后得出钢轨横向振动第一阶pinned‑pinned共振频率的实际值f,将该共振频率实际值f代入钢轨所对应的拟合曲线f=A*t+B中,计算得到钢轨温度变化量t,最后根据该钢轨温度变化量t计算得到钢轨纵向温度应力值。本发明的优点是,该方法为无损检测方法,检测过程不会对轨道结构的稳定性造成影响;可用于无缝线路温度力的长期监测,实际应用时,可将列车动荷载作为激励源,避免人工操作。

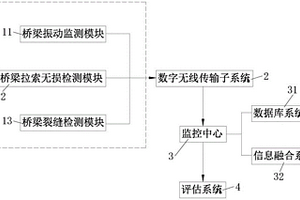

本发明涉及一种桥梁检测系统,包括依次连接的数据采集子系统、数字无线传输子系统、监控中心以及评估系统,数据采集系统包括桥梁振动监测模块、桥梁拉索无损检测模块以及桥梁裂缝检测模块,桥梁振动监测模块用于对桥梁低频振动信号进行非接触式无线实时监测,桥梁拉索无损检测模块用于对桥梁拉索表面的缺陷进行无损检测,桥梁裂缝检测模块用于对主梁以及桥体的裂缝进行检查。数据采集子系统通过数字无线传输子系统将桥梁的低频振动数据、桥梁拉索表面缺陷图像数据以及桥梁裂缝的图像数据传输至监控中心,再由监控中心分析与存储后传输至评估系统,由评估系统完成对桥梁是否维修的决策和预警。
本发明公开了一种铁磁构件非磁性覆层的大量程磁性测厚装置及其检测方法,适用于铁磁构件的非磁性覆层大厚度的无损测量,它包括装置包括垫板、磁敏传感器、矩形永磁体、条形轭铁、探头连接线和处理电路,其检测步骤为:⑴制作探头;⑵利用制作的探头进行标定,使用与被测构件内部铁磁性材料相同的材料,在其表面覆盖已知厚度的非铁磁性材料,探头平放测得磁场大小,后增加一定覆层厚度并记录磁场大小,利用两组测得的磁场值与相应的厚度值做出磁场随厚度变化的趋势线;⑶实际测量,探头平放于被测覆层表面,记录磁场大小,对照趋势线,计算覆层厚度。本发明大量程磁性测厚装置具有结构简单、测量量程大、精确度高和稳定性好的优点。
本发明提供了一种超声相控阵检测搅拌摩擦焊焊缝缺陷类型的检测方法,其属于焊接接头无损检测技术领域。该方法以铝合金为原材料,利用FSW得到对接焊缝,对焊缝中不同形态的未焊透及隧道孔缺陷,通过借助超声相控阵检测缺陷界面形态,并重点研究隧道孔界面不同方向的相控阵扇形扫查模式特点,最后结合纹理分析对于未焊透和隧道孔缺陷的不同形态进行了识别。本发明的优点在于:(1)检测方便、易操作。(2)检测效率高、可靠性强。综上可知,超声相控阵技术对于FSW焊缝检测优势明显,对于隧道孔定位准确,在细微尺寸缺陷的检测方面,即使缺陷界面取向复杂也有很好的检出率。

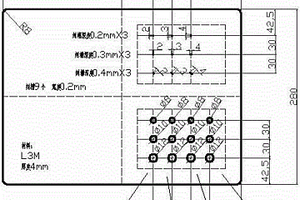

本发明公开了一种阵列涡流检测铝合金薄板缺陷的检测工艺,其特征在于包括以下步骤:确定阵列涡流检测仪器,选择检测探头,确定标准试块,扫描检查方式设置,探头参数设置,探头驱动电流设置,探头增益设置,探头信号相位设置,探头信号垂直增益设置,探头平衡调整,探头提离调整,检测增益,调整颜色盘,使用滤波器处理提离信号,提高小缺陷显示比率,读取扫描图像判断铝合金薄板缺陷。本发明和现有技术相比,检测速度快,检测结果直观,适于铝合金薄板的快速无损检测,提高劳动生产效率。

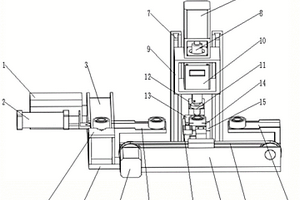

本发明公开一种用于轴承内油脂和灵活性的检测装置,包括旋转模块、测量模块、柔性夹取模块、搬送模块;旋转模块用于使轴承以预定转速和负载旋转,测量模块用于测量轴承在特定工况下的扭矩值,柔性夹取模块用于轴承的无损伤夹取,搬送模块用于轴承的输入和输出。可同时实现轴承内有无油脂检测与轴承灵活性检测,省时省力、高效率,避免了人为误判的情况。本发明公开的检测方法,使轴承以预定转速和负载旋转,通过动态扭矩传感器测量轴承在特定工况下的扭矩值,再将采集的信号搬送到计算机中进行信号处理、分析,将所测扭矩与判定界限进行对比。可以快速准确地检测出轴承内有无油脂和是否存在灵活性的问题,从而提高生产效率,保证产品质量。

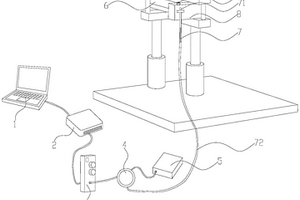

本发明提供了一种螺栓松紧的检测方法及检测装置,将振动源作用于待测的内含螺栓的结构件的一侧,振动源在结构件中产生声波或超声波,将光纤光栅第一尾纤附于待测的内含螺栓的结构件的另一侧,光纤光栅呈悬挂状态;声波或超声波通过尾纤传入光纤光栅;将光纤光栅上的声波或超声波信息解调为电信号;分析电信号判断螺栓的松紧状态。本发明将光纤光栅的尾纤附于结构件上,减少了光纤光栅由于黏贴引起的折断风险。除具备一般的基于声波或超声波无损检测的优势外,对于狭窄空间器件中的螺栓松紧度检测尤其具有优势。该检测方式没有电信号或磁信号作用于结构件,因此对结构件不会引发由于电磁所引起的安全问题。检测结果由二维图给出,具有直观性。
