全部
▼
热搜：
872
0
本发明涉及一种自修复超疏水减阻弹性体薄膜及制备方法，在弹性体表面复制鲨鱼皮V型槽结构，并接枝了可以自组装形成微纳结构的聚丙烯酰胺‑聚氟烷基丙烯酸酯嵌段共聚物，具有自修复超疏水性能，静态水接触角达到150°以上，滚动角小于10°。将该减阻膜贴在旋转粘度计转子上进行减阻性能测试，减阻率可以达到20％。本发明的优点：1.将超疏水减阻法和仿生减阻法结合在一起，使减阻膜在层流状态和湍流状态下都有较好的减阻效果；2.在超疏水膜表面接枝的聚氟烷基丙烯酸酯在表面化学成分被损坏后，经过溶剂浸泡或者高温加热可以自修复，使膜再次具有超疏水效果。
852
0
本发明公开了一种近球状钼酸镍/亚酞菁复合材料及其制备方法和应用，以钼酸镍为主要原料，添加少量的亚酞菁，合成钼酸镍/亚酞菁(NiMoO4/SubPc)复合材料，以提高钼酸镍的赝电容性能，本发明将亚酞菁和钼酸镍有机的结合起来，采用扫描电子显微镜对材料形貌进行表征，结果表明：亚酞菁很好地包覆在球状NiMoO4外表面，且各元素均匀地分布在钼酸镍材料中，循环伏安实验和电化学阻抗实验证实了SubPc显著增强了NiMoO4的氧化还原信号和电荷转移动力学特性，电容测试实验进一步表明，复合材料较NiMoO4单一材料具有更高的循环稳定性，本发明制备过程简单，成本低，反应条件温和，可大面积生产，在超级电容器方面具有良好的应用前景。
881
0
本发明公开了一种改善液压油低温流动性能的快速工艺方法，根据液压泵在不同低温环境下对液压油的运动粘度的要求，添加剂A的添加量与液压油温度的相关性，采用物理添加工艺方法向液压油添加研制的添加剂A，快速降低液压油在低温环境的运动粘度，改性过程的具体实施步骤如下：步骤1：液压油中添加剂A添加量的计算；步骤2：添加剂A的添加工艺过程；步骤3：运动粘度的测定。本发明避开了在基础油中添加降凝剂的复杂化学合成过程，而采用物理添加方法直接向液压油成品油添加自研制添加剂，根据低温环境温度，提前调节液压油的低温运动粘度达到液压油低温环境粘度使用要求，适用于极低温环境下，需要临时调整液压油运动粘度的车辆液压泵系统。
998
0
本发明公开了一种水系超级电容器的制备方法，用于解决现有方法制备的水系超级电容器工作电压低的技术问题。技术方案是将碳布、石墨与硝酸钠混合后逐滴加入浓硫酸、加入KMnO4、加入蒸馏水并搅拌，再将H2O2添加到混合物溶液中，最后向溶液中加入水合肼并加热，得到还原石墨烯包覆碳布，作为超级电容器的负极。采用电化学工作站用石墨烯包覆碳布制备CO3O4NSs/ACC@RGO复合电极材料，作为超级电容器的正极。以多孔聚丙烯薄膜为隔膜，以水溶性电解质溶液为基础，组装成水系超级电容器。经测试，本发明制备的水系超级电容器工作电压低由背景技术的1.4V提高到2.2V。
1116
0
本发明提供的该二维双钙钛矿材料的组成式为AnMIIIMIX8；其中，A为有机胺，MIII为三价金属元素，MI为一价金属元素，X为卤素；这类材料具有甲胺铅碘钙钛矿及无铅双钙钛矿的一些优点。该类材料不含铅对环境友好，具有很好的光稳定性和良好的化学稳定性，在空气中保存很难变质。并且该类材料具有合适且可调的光吸收带隙，更为重要的是该类材料能够通过溶液法低温制膜。这些优点都为该类材料在太阳能电池、光探测器、发光二极管等光电领域的应用提供了基础。
一种Ba3Co2Fe24O41/Ba2Co2Fe12O22微波磁性材料及制备方法，按化学通式(1-x)Co2Z/xCo2Y，将BaCO3、Co3O4、Fe2O3配制后球磨，然后烘干、过筛、压块，经1100℃～1200℃预烧，然后粉碎后过120目筛得到复合粉体；向复合粉体中加入PVA粘合剂，造粒后过筛，压制成型，烧结，得到Ba3Co2Fe24O41/Ba2Co2Fe12O22微波磁性材料。本发明制得的微波磁性材料中只含有Co2Y和Co2Z两相，无其它杂相存在，并且通过电镜测试表明结构致密，没有明显的气孔，该微波磁性材料的磁导率达到10～15，反射损耗可达到-20dB～-42dB。
本发明公开了本发明提供了一种基于溶胶‑凝胶法的立方焦绿石结构纳米颗粒的制备方法及其应用，采用乙酸为溶剂，通过严格控制铋、铒和钛的质量比，利用其在原子尺度的混合，达到精确控制它们化学计量配比的目的。经干燥，升温，保温，降温后可获得具有结晶性能良好的纯立方焦绿石相Bi2Ti2O7：Er纳米粉体。通过近红外光源的激发(980纳米)，首次获得了在没有其他稀土元素掺杂的情况下具有肉眼可以观察到的上转化的红绿色发光，所获得的上转换发光有望在生物探测、光热治疗、显示、防伪、医疗诊断等领域发挥重要的作用。
964
0
本发明属于石油工业用化学品技术领域，涉及一种非均匀裂缝内暂堵转向剂封堵能力评价装置及方法。一种非均匀裂缝内暂堵转向剂封堵能力评价装置，包括模拟裂缝系统，模拟裂缝系统外依次设有环形橡胶筒及不锈钢外筒；其特征在于：所述模拟裂缝系统包括依次设置的第四模拟缝及裂缝模块；其中，第四模拟缝为喇叭口模块，裂缝模块包括依次设置的不同缝宽的3个模拟缝；喇叭口模块的前端连接有进口管，末端连接至裂缝模块；还包括泵注系统、环压系统及监测系统。本发明通过两套系统及两种方法，模拟了静态及动态封堵两种封堵方式，能够充分模拟暂堵剂进入裂缝及武安不充填裂缝后的全流程暂堵压裂施工。
本发明公开了一种用于硬质合金旋转锉表面制备TiAlSiN涂层的方法，将硬质合金制成的旋转锉预处理后放入电弧离子镀膜设备中的转架杆上，以TiAlSi合金靶作为涂层中Ti、Al、Si元素来源，通过电弧电源的电流控制靶的溅射率；采用Ti靶作为制备底层和过渡层的Ti元素来源，采用高纯Ar作为主要离化气体，采用高纯N2作为反应气体，使其离化并与Ti、Al、Si元素结合，在旋转锉表面沉积形成TiAlSiN涂层。该TiAlSiN涂层为三层结构，即Ti/TiN/TiAlSiN，涂层总厚度为3.0微米，化学成分含量为Ti：20at.％，Al：30at.％，Si：8at.％，N：42at.％。涂层硬度42GPa，在室温干摩擦和对副为GCr15条件下，销盘实验测出的TiAlSiN涂层的摩擦系数为0.65，结合力为HF1级，具有很好的结合力和耐磨损性能。
657
0
本发明涉及一种溶液法生长氯氧化钐纳米晶及其方法，属于无机三元稀土化合物纳米晶材料合成领域。先按照1：(1～10)的摩尔比，将钐源和氯源前驱体分散在溶剂中，经过搅拌达到均匀混合。随后在保护气氛下，升温到200摄氏度以上，通过一定的保温时间，完成氯氧化钐纳米晶的生长。随后，经过离心分离即可获得氯氧化钐纳米晶。所生长的氯氧化钐纳米晶具有完整的长方体形貌，厚度约为20纳米，同时，具有很好的单分散性。本发明采用溶液法合成氯氧化钐纳米晶，具有反应温度低，操作简单，容易控制，所制备的氯氧化钐纳米晶纯度高，无任何可探测到的杂质相。为进一步研究氯氧化钐纳米晶的物理化学性质提供重要的物质平台。
944
0
本发明公开了一种基于玉米秸秆芯的非均质岩心材料及其制备方法，属于新材料相关服务领域，具体涉及流体以及化学物质在多孔环境下的运动变化评价监测技术。本发明提供的基于玉米秸秆芯的非均质岩心材料的制备方法包括：将玉米秸秆芯用甲酸铵溶液浸渍处理，冻干；将冻干后的玉米秸秆芯横放后端部封蜡，从侧向浸润正硅酸乙酯乙醇溶胶，水浴静置，弱酸性条件下形成凝胶，密封水浴静置老化；去除所述端部封蜡，去除表面凝胶，用三甲基氯硅烷溶液浸泡，高温干燥得到所述基于玉米秸秆芯的非均质岩心材料。本发明制得的非均质岩心，利用天然的秸秆芯所特有的水运输通道构造轴线方向环境相似而径向方向空隙变化的特点，具有出色的天然岩心模拟效果。
957
0
本发明公开了一种获得气相燃料自着火临界条件的实验方法，包括：确定气相燃料混合气各组分比例，配制混合气，并静置；向燃烧室内充入气相燃料混合气；记录压缩过程中燃烧室内混合气的光强和压力变化，并判断在该条件下混合气是否发生自着火；重复上步骤，气相燃料混合气若未发生自着火现象，继续改变燃烧室长度和进气量，观察着火情况，当两者温差小于10K时，则获得自着火临界温度；获得不同压缩终点压力下的自着火临界温度，并建立气相燃料混合气自着火临界脉谱图；若获得的自着火临界着火模拟值与自着火临界脉谱图中的实验值吻合性好，则说明气相燃料化学反应动力学机理预测准确，反之，存在不足之处。本发明能够精确的判断着火和不着火情况。
974
0

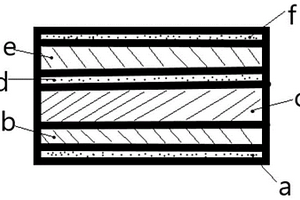

本发明公开了一种自供电柔性传感器及其制备方法，属于电化学传感器技术领域，包括依次设置的第一柔性薄膜层、第一柔性电极层、氧化锌纳米片层、第二柔性薄膜层、第二柔性电极层和第三柔性薄膜层；所述第一柔性电极层和第二柔性电极层分别引出有导线，该传感器通过引入金属离子为掺杂剂改变了氧化锌材料的微观形貌以增强材料的压电性能，既具有极好的柔韧性和拉伸性能，又提高了自身的力电敏感相应性，解决现有技术中由于传感器柔韧性差和电极材料拉伸性能差，导致的传感器电极导电性减弱甚至丧失，不能满足软体机器人对传感器力学性能以及监测性能需求的问题。
1055
0
本发明涉及折射型红外微光学器件制备技术，具体涉及一种硫系玻璃红外复眼的制备方法。本发明采用“两步法”制备硫系玻璃红外复眼，包括以下步骤：1)样品清洗；2)通过飞秒激光改性，在曲面K9玻璃基板的表面形成烧蚀弹坑；3)曲面湿法刻蚀工艺，通过超声水浴化学腐蚀，得到曲面K9玻璃复眼模板；4)通过高温模压工艺制备硫系玻璃曲面复眼预制体；5)通过高温模压工艺制备硫系玻璃红外复眼。本发明解决了现有复眼制备工艺生产成本高、加工效率低、成品质量差等问题，制备的红外玻璃复眼具有优异的光学性能，可以实现红外热成像，大视场成像且分辨率高，可以被广泛应用于无人驾驶、机器人视觉和红外遥感监测等领域。
1039
0
本发明公开了一种基于负熵增加的多机协同控制方法及系统，采用迁移学习理论，研究多维质量状态空间分布的动态演化规律，对智能制造过程多维质量状态波动规律进行动态预测，搜索可以使得智能制造的社区网络熵值更小的影响因素，进而揭示可以使得质量状态波动性更小的规律，从而形成了一种智能制造过程的多维质量状态的负熵增加方法；再引入微进化学习机制，构建多机协同自适应控制方法，通过负熵控制器完成结构调整控制，通过自适应控制完成过程调整控制，从而实现对智能制造过程多维质量状态进行动态循环的自适应控制。本发明可以广泛用于智能制造的产品质量保障领域。
865
0

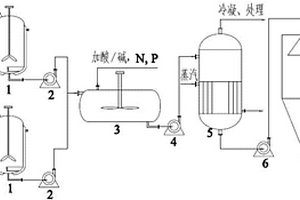

一种氮杂环火炸药碱水解处理工艺，先给电加热反应釜中先加入KOH溶液，再加入氮杂环类含能药品反应，发生放热化学反应后的混合物送入搅拌调节器，搅拌调节器调节溶液PH值；监测搅拌调节器内溶液N、P、K含量，加入N和P元素搅拌混合制成熔融状液体混合物，搅拌调节器出口物料送入蒸发浓缩塔；蒸发浓缩塔塔底液体出料从喷浆干燥塔塔顶送入，喷浆干燥塔塔底得到有机环保复合肥料，本发明实现报废氮杂环类含能材料去能及资源化环保利用。
880
0
本发明公开了一种复合敏感膜及制备方法、气体传感器及制备方法，将毒气敏感材料分散到溶剂中，然后旋涂到以金属为衬底通过化学气相沉积制备得到的二维材料表面，从而获得一种堆叠结构的复合敏感膜；将复合敏感膜裁剪成合适的尺寸，放到刻蚀液的液面上，以刻蚀复合敏感膜的金属衬底，从而得到自支撑的复合敏感膜；将自支撑的复合敏感膜在去离子水液面上漂洗后，利用浸渍提拉法将其转移到气敏传感器的测量元件表面。复合敏感膜中的二维材料层具有良好的疏水性和机械强度，保证复合敏感膜在液面上的完整性。另外，二维材料层还具有很高的表面能，可以改善复合敏感膜与压电衬底表面的贴附性，增强毒气敏感材料与声表面波器件的耦合作用，从而提高传感器对沙林毒气及其模拟剂的响应灵敏度和响应速度。
781
0
本发明涉及一种电催化半氢化气相炔烃合成烯烃的方法，采用气体扩散电极，将催化剂喷涂到气体扩散层基底上(包括导电碳纸和金属等)，阴阳极间用离子交换膜隔离。采用三电极或两电极体系恒电压法进行电化学性能测试，其中反应气体为高纯炔烃。实验结果发现，该方法能够高效地将气相炔烃选择性还原为相应的烯烃。与H型电解池相比，使用气体扩散电极后，反应电流密度成倍提高，通过调控反应电压，反应电流能达到1A cm‑2以上，且目标烯烃类产物的法拉第效率显著提高，达到95％以上；与传统热催化技术相比，该法可在常温常压下将气相炔烃选择性还原成烯烃，且不需要消耗氢气，可大幅度降低该过程的能源消耗，更加符合绿色化工的要求，极具战略意义。
790
0

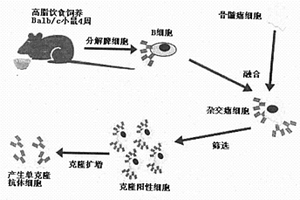

本发明属于生物医学技术领域,具体涉及一种可以抑制动脉粥样硬化的天然属性抗氧化低密度脂蛋白(oxLDL)IgM亚类抗体,其特征是:在无特殊病原体条件下饲养Babl/c小鼠,高胆固醇饮食4周;分离脾细胞(主要是B细胞),B细胞与骨髓瘤细胞以化学方法融合,获得杂交瘤细胞;以氧化低密度脂蛋白(oxLDL)为抗原,对阳性杂交瘤细胞生长孔进行间接酶联免疫吸附测定(ELISA)实验,确定阳性克隆孔,利用有限稀释法,筛选出所需克隆阳性细胞。将获得的克隆阳性细胞进行克隆扩增,得到产生单克隆抗体的细胞,获得天然属性的抗oxLDL免疫球蛋白M(IgM)亚类抗体3A6。该抗体可以用于降低小鼠动脉粥样硬化的形成,为研究动脉粥样硬化的发生发展和治疗提供了新的思路和方法。
1013
0

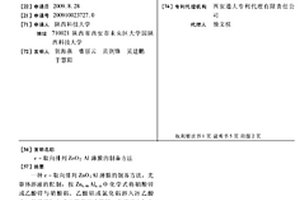

一种c-取向排列ZnO : Al薄膜的制备方法，先驱体溶液的配制：按 Zn0.99Al0.01O化学式将硝酸锌或乙酸锌与硝酸铝、乙酸铝或氯化铝溶入冰乙 酸中，然后再加入乙二醇和三乙醇胺，向溶液中加入冰乙酸后用盐酸调节 溶液的pH＜5得到先驱体溶液；采用浸涂或旋涂工艺将先驱体溶液涂敷在 基片上；将涂膜后的基片在650-750℃的高温炉中退火60min后自然冷却 得到c-取向排列ZnO : Al薄膜。本发明应用溶胶-凝胶法基片上制备ZnO : Al薄膜，以大于200℃/min的速度快速升温在650-750℃退火则得到高度 c-取向的长柱状颗粒薄膜，柱状的长度方向为晶体的c-轴方向且平行于基 片表面。透光测试表明后一种薄膜具有大的透光率和透光波长范围。

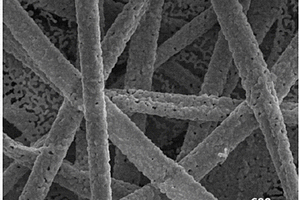

本发明公开了一种基于静电纺丝法的立方焦绿石相纳米纤维制备方法及其应用，以二甲基甲酰胺为溶剂，并加入适量聚乙烯吡咯烷酮，在静电场下液滴形成泰勒锥，在液体表面张力和电场作用力下利用静电纺丝法制备得到一维的纳米材料，随后经升温、保温、和降温过程，除去有机物残留，制备获得立方焦绿石相一维纳米材料。避免了其它稀土离子的掺杂工艺以及传统的双掺杂或者多掺杂过程，制备方法简单易行，重复性好，可满足批量化生产要求。所涉及到的绿色上转换发光基体为氧化物，化学稳定性好，无毒且价格低廉容易满足工业化生产的需求。制备的一维纯焦绿石相的纳米材料有望在显示、防伪、生物探测、红外传感器、太阳能光伏器件等领域发挥重要的作用。
757
0

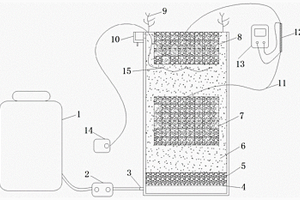

本发明公开了一种人工湿地耦合微生物燃料电池的废水净化装置，在人工湿地的基础上布置电极，阴极和阳极通过导线与外部电阻相连，同时将万用表连接在外部电阻以测定输出电压。该装置可以在原来的人工湿地基础上进行改造，实现净化水质、产能双重效果。从废水中提取能量，将实现化学能‑生物能‑电能的转变，达到废物综合利用。该装置可使水中污染物质得到良性循环，同时实现资源的能源化。本发明具有较好经济成本，运行维护简单，且电极形式简易可行，直接回避了微生物燃料电池需要使用昂贵电极的固有缺陷，具有实际工程推广的优势。
719
0
一种利用废料制备钕铁硼合金的方法,涉及一种钕铁硼永磁材料的制备方法,尤其是以中高矫顽力的钕铁硼合金废料作为原料制备钕铁硼永磁材料的方法。其特征在于制备钕铁硼合金的配料加入占总配料重量的20%-50%的废料,首先测定废料的化学成分,确定废料中的成分组成,按名义合金配料量补入纯合金原料后,在补充加入制备时Nd、B烧损的重量外,再多加入按合金名义成分的原子总量的0.2%-0.5%金属Nb和0.5%-1.0%的金属Nd。本发明的方法可以有效回收95～99%的废料,有效降低总生产原料成本的8～10%,极大地提高了产品的材料利用率。并可以稳定大批量生产高牌号钕铁硼产品,有着极高的生产利用价值和综合社会效益。
本发明提供了一种镀硅石墨表面涂覆氟锆酸钾减少铝基复合材料内氧化铝含量的方法，首先制得镀硅石墨，然后在其表面涂覆一层氟锆酸钾，用涂覆了氟锆酸钾的镀硅石墨为增强相，采用真空气压浸渗工艺制备出鳞片石墨/铝基复合材料，通过氟锆酸钾与氧化铝的化学反应来消除氧化铝。本发明解决了铝液浸渗阶段无法打开炉体消除氧化铝的问题，可通过测试此三种元素在鳞片石墨表面的分布来反应涂层和镀层的完整性，Zr元素可以细化铝晶粒、降低铝合金的针孔倾向，生成的AlZrSi是几种物质形成的合金相，提高了界面结合力，涂覆简单。
995
0
本发明涉及一种基于钒氧化物正极材料的锌离子电池ZIB的制备方法，首先将Zn(NO3)2·6H2O，葡萄糖和V2O5溶解在去离子水中、充分混合搅拌后转移至衬有特氟龙的高压釜中，在高温下进行反应。用去离子水离心并冷冻干燥，得到Zn插层的V10O24·12H2O(ZnVOH)。将得到的ZnVOH和超级炭黑、聚偏二氟乙烯混合后涂覆在碳纸上，进行真空干燥，作为电池的正极，将金属锌片、滤纸和Zn(CF3SO3)2溶液分别作为负极、隔膜和电解液，组装得到一个电池。本发明制备的ZIB的进行了电化学性能测试，在0.5A g‑1的电流密度下，能够提供571mAh g‑1的比容量，这是迄今为止钒氧化物系统中最高的。此外，对本发明制备的ZIB能够在2000次循环中实现89.1％的容量保持率。同时本方法操作简单、成本低廉。
831
0

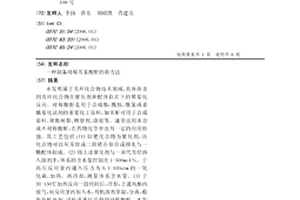

本发明属于芳环化合物技术领域，具体涉及到芳环化合物在催化剂和配体存在下的羰基化反应。对称酸酐是用于合成酯，酰胺，酰氯或者酰基化试剂的重要化工原料，如苯酐可用于合成染料、聚酯树脂、增塑剂、涤纶等。通常也用来合成不对称酸酐，在药物化学中也有一定的应用价值。其工艺包括：(1)以钯化合物为催化剂，该化合物可以从零价或二价钯在原位或预先与一膦配体制成。(2)将上述催化剂与一卤代芳烃溶入溶剂中，体系的含水量控制在1-500mol％。于高压反应釜内通入压力为0.1-100atm的一氧化碳，加热。再冷却，测量体系含水量。(3)于30-150℃加热反应一段时间后，冷却，于通风橱内放气，向反应釜内加入水，有机溶剂萃取，分离，收集有机溶剂，过柱或重结晶得到对称酸酐。本发明涉及以通式(I)表示的对称酸酐的制备方法：
1086
0
本发明公开了一种新型的氮化镓镍氮空位色心及其制备方法，主要解决现有技术中色心制备成本高、光学激发能高、应用受限的问题。方案包括：在氮化镓晶格中，利用镍原子取代一个镓原子和该镓原子最近邻的氮空位，原子排列呈现C3v对称，且C3v对称轴穿过镍原子和氮空位的中心，并与三个间距相等的镓原子所在平面相垂直；其制备方法是首先采用金属有机化学气相沉积法生长立方相氮化镓薄膜，然后对其进行离子注入，掺杂特定种类的镍离子并经高温退火修复晶格损伤后，通过电子辐照产生大量单个空位，随后再快速退火。本发明能够有效降低操作色心需要的光学激发能，减少色心制备成本，可广泛应用于测量、通信、仿真、高性能计算等领域。
本发明提供了一种CO2驱油藏的内源微生物激活剂的筛选及激活效果评价方法与应用。本发明的筛选方法包括分别测定需要筛选的内源微生物激活剂对油藏内源微生物的选择性激活情况、乳化原油情况与发酵液的性质、以及驱替提高原油采收率。激活剂的组分包括45～65重量份的碳源，40～60重量份的氮源，25～45重量份的磷源。本发明从内源微生物的选择性激活、油水样的生物化学指标以及激活后提高采收率三个方面构架激活的评价方法，解决了目前CO2驱内源微生物激活剂及激活效果评价方法缺少标准化的问题，为CO2驱内源微生物激活剂的研究及现场应用提供了依据。
本发明涉及一种基于少层二维半导体材料形成布拉格激子极化激元的方法，包括如下步骤：(1)采用高真空电子束蒸镀技术在Si衬底表面交替沉积一定对数的折射率不同的介质膜材料，形成分布式布拉格反射镜，构造平板半微腔；(2)采用机械剥离或是化学气相沉积法将少层二维半导体材料制备在平板半微腔上；(3)在合适的激发光源作用下便可以形成激子极化激元。本发明大幅简化了传统的谐振腔或增益介质的多重插入式结构设计，在少层二维半导体材料表面形成激子极化激元，使得激子极化激元更容易观测和调控，有利于实用型二维半导激子极化激元器件的开发及应用。
621
0
本发明提供了一种基于蓝宝石光纤制作马赫?增德尔传感器的方法，采用马赫?曾德儿(Mach?Zehnder, M?Z)传感器结构。主要制作过程是将端面平齐的蓝宝石利用陶瓷插芯进行准直，形成空气隙作为耦合点，再将两个耦合点串联构成M?Z结构。本发明采用熔点在2072℃的蓝宝石光纤作为实验材料，采用熔点在2050℃的Al203陶瓷插芯作为准直器，用于构造空气隙耦合点。该传感器可以实现高温高化学腐蚀环境下的温度传感测量。
中冶有色为您提供最新的陕西西安有色金属化学分析技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年06月28日 ~ 30日
2024年07月12日 ~ 14日
2024年07月17日 ~ 19日
2024年08月13日 ~ 15日
2024年08月30日 ~ 09月01日
