全部
▼
热搜：
1017
0
本发明公开了一种磷钾硅钙镁多元矿肥,其原料组成为:含钾岩石的氧化钾含量在10%以上;磷矿石的五氧化二磷含量在25%以上、二氧化硅的含量小于20%;助溶剂的氧化镁含量在19%以上,氧化钙的含量在29%以上;焦炭的发热量在7500卡以上。其生产方法为原料破碎,计量;当炉温升至1400℃以上时,将焦炭、助溶剂、磷矿石、含钾岩石顺序倒入料仓中,随即投料入炉,经3-4小时后,熔料从高炉的出料口流出;熔料经水淬后,随水冲出料池,滤干,球磨到100目左右,包装即得成品。本发明价格低廉,方法简单易行,为含钾岩石长期以来一直处于闲置状态提供了一条解决的途径,同时也解决了为山区剩余劳动力的就业问题,提供了脱贫致富的机会。
967
0
本发明提供了一种化学选矿制备磷精矿副产硝酸钙镁液体肥的方法，包括以下步骤：提供经破碎处理的磷矿原矿，对所述磷矿原矿进行煅烧处理，将所述磷矿原矿中的白云石、方解石分解，得到煅烧矿；对所述煅烧矿进行湿法球磨处理得到磷矿浆；提供硝酸铵溶液，采用所述硝酸铵溶液对所述磷矿浆进行第一次浸取，对所述磷矿浆进行脱钙和部分脱镁处理；在经所述第一次浸取处理后的反应体系中加入酸液，调节反应体系pH4.5～6.0，进行第二次浸取，对所述磷矿浆进行二次脱镁；对二次脱镁后的料浆体系进行固液分离，获得磷精矿和浸取液；将所述浸取液浓缩，得到硝酸钙镁液体肥。
1062
0

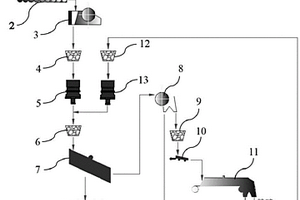

本发明涉及选矿领域，特别涉及胶磷矿选矿方法，具体包括以下步骤：将胶磷原矿进行自磨；进行球磨，获得矿石粉；使用浮选柱对所述矿石粉进行浮选，得到精矿。将所述胶磷原矿自磨成细度为45%-50%的碎矿石，将所述碎矿石球磨成细度为75%-85%的矿石粉，通过所述浮选制得MgO质量份数为0.8%-0.9%的精矿，使用所述浮选柱进行所述浮选得到回收率为91.5%-92.5%的所述精矿，将浮选得到的所述精矿浓缩为水份的质量份数小于40%的精矿浆，将所述精矿浆过滤为水份的质量份数小于15%的矿饼，将得到的所述矿饼干燥为水份的质量份数小于5%的精矿粉。本发明提供的胶磷矿选矿方法，能够简化选矿流程。
917
0

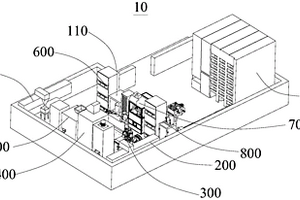

本发明提供了一种控制磷矿中成分平衡的磷矿制备系统，该系统中的气体处理单元包括旋风分离器和热风洗涤塔，磷矿煅烧单元煅烧磷矿产生的含尘气体经过旋风分离器产生粉尘固体和废气，废气进入热风洗涤塔形成硫酸钙和硫酸镁溶液和二氧化碳；粉尘固体加入到磷矿湿法球磨单元、磷矿浸取单元或磷矿煅烧单元；硫酸钙和硫酸镁溶液加入到磷矿湿法球磨单元。本发明提供的控制磷矿中成分平衡的磷矿制备系统将磷矿煅烧单元产生的粉尘固体再次利用，使磷矿成分在循环生产中保持平衡，减少废弃物产生。
708
0
本发明公开了一种磷矿煅烧废气洗涤水的利用方法，方法包括：将磷矿煅烧废气通过旋风分离器获得分离粉尘固体和去除部分粉尘的分离气体；将去除部分粉尘的分离气体通入洗涤塔进行洗涤，获得洗涤水和洗涤气体；将洗涤水多次循环洗涤分离气体后，获得充分吸收废气中氮氧化物和二氧化硫的循环洗涤水；将充分吸收废气中氮氧化物和二氧化硫的循环洗涤水与磷矿煅烧渣混合后直接加入到球磨机中进行湿法球磨，获得磷矿球磨料浆。采用本发明的以上磷矿煅烧废气洗涤水的利用方法，通过将磷矿煅烧废气循环吸收的洗涤水与煅烧渣混合后湿法球磨，一方面可以促进预消化和后续的浸取效率；另一方面既可以避免采用新的废气吸收物料，也避免了新废料的生成。
869
0
本发明公开了一种粉石英湿法球磨-涂料一体化制备方法。以粉石英为主要原料，先通过湿法球磨，获得粉石英超细浆体，在涂料的调配环节中加入其他粉料浆体，制备获得粉石英基涂料，涂膜光亮细腻，解决了由于粉石英硬度高，在涂料砂磨环节中极易磨损破坏砂磨机，磨损下来的铁粉引起涂料脏污的问题。
693
0
本实用新型公开了一种用于低品位锑矿选矿研磨的自控水球磨机，它包括研磨筒和支撑架，研磨筒的上设有齿条，研磨筒中间部位设有分隔凹槽，研磨筒一端设有入料通道，研磨筒另一端设有出料通道，入料通道一侧设有水管，水管上设有控水装置，控水装置包括计量控制器和阀门，计量控制器通过传动杆和阀门连接，所述计量控制器包括计数显示器、传动杆滑道、滑动轴和计量刻度尺，所述阀门包括阀门开关和阀片，出料通道中设有粘度测试计。本实用新型在对低品位锑矿进行研磨时，可对出料通道的浆状锑矿的粘度进行监测，从而监测研磨筒内的研磨情况，并且可根据粘度自动加水，不仅操作方便，而且加水量方便控制，提高研磨的效果，从而提高低品位锑矿选矿的质量。
621
0
本发明公开了一种磷矿煅烧渣湿法球磨方法，及将其用于磷精矿制备中进行磷精矿制备；其中磷矿煅烧渣湿法球磨方法，包括将磷矿煅烧渣与水混合后，进行湿法球磨，获得混合浆料。采用本发明的以上磷矿煅烧渣湿法球磨方法，采用将磷矿煅烧渣与水混合后进行湿法球磨，通过湿法球磨一方面可以使磷矿煅烧渣的粒径均一，促进消化和后续钙镁杂质的浸出；并且通过将其与水混合后进行球磨，可以对磷矿煅烧渣进行预消化，便于后续铵离子溶液消化和浸取的顺畅进行。
608
0
本发明公开了一种磷化工尾气制备钙镁磷钾肥的方法，包括如下步骤：（1）以磷矿石为主要原料，配以硅石、钾长石、白云石、蛇纹石为辅料，混合得原料；（2）将步骤（1）中的原料粉碎，粉碎粒径18‑28mm，得粉碎料；（3）将步骤（2）中的粉碎料加入窑炉中的熔化池内，然后将磷化工尾气加入窑炉，使磷化工尾气在窑炉的一侧燃烧，燃烧产生的火焰和高温热气通入熔化池的上方，对熔化池内的粉碎料进行高温熔烧，熔烧时间45‑68分钟，然后将熔融物通过排出口排出窑炉；（4）将步骤（3）中的熔融物放入32‑48℃的水中进行水淬，将水淬物取出过滤、烘干、粉碎、筛分即得钙镁磷钾肥。本发明具有环境污染小，生产成本低，节约能源的特点。
1079
0
本发明公开了一种磷化工尾气制备钙镁磷肥的方法，包括如下步骤：（1）以磷矿石为主要原料，配以硅石、蛇纹石为辅料，混合得原料；（2）将步骤（1）中的原料粉碎，粉碎粒径18‑28mm，得粉碎料；（3）将步骤（2）中的粉碎料加入窑炉中的熔化池内，然后将磷化工尾气加入窑炉，使磷化工尾气在窑炉的一侧燃烧，燃烧产生的火焰和高温热气通入熔化池的上方，对熔化池内的粉碎料进行高温熔烧，熔烧时间45‑68分钟，然后将熔融物通过排出口排出窑炉；（4）将步骤（3）中的熔融物放入32‑48℃的水中进行水淬，将水淬物取出过滤、烘干、粉碎、筛分即得钙镁磷肥。本发明具有环境污染小，生产成本低，节约能源的特点。
873
0
本发明公开了一种聚磷酸盐复合肥的制备方法，包括：将磷矿原料用硝酸进行酸解；将酸解液进行冷冻结晶后过滤，获得过滤液；将过滤液通入气氨中和获得中和浆液；将中和浆液于120～170℃条件下进行蒸发浓缩，获得浓缩料浆；将浓缩料浆于170～210℃条件下,使磷酸根聚合，获得熔融料浆；将熔融料浆进行造粒、筛分制得聚磷酸盐复合肥产品。蒸发器温度相对低温、聚合槽高温，解决了制备聚磷酸盐硝酸磷肥产品中和料浆粘稠、管道堵塞的诸多问题。
833
0
本发明公开了一种灰培豆腐,它的制作工艺为(1)在8℃～25℃的温度下浸泡精选大豆,(2)洗净制浆过150～200目筛;(3)煮浆点浆、静置45分钟;(4)压榨滤水成形,切成块状,放入椒盐2.5千克与25千克干燥草木灰混匀的灰中,经过2～3小时后用水将豆腐冲洗干净;(5)烘烤、灭菌后用切片机切成标准片状,或块状;(6)真空包装,入库;制作的椒盐香干,豆干细致,椒香适当,食用味香爽口,回味无穷,富含优良的植物蛋白、谷氨酸、天门冬、不饱和脂肪酸、矿物质等,请有关技术人士品嚐,认为色香味皆佳,认为是一种很好的健康食品,休闲食品和旅游产品。生产方法工艺严格,质量保证,工艺能实现机械化和自动控制。
本发明公开了一种冷冻法硝酸磷肥废渣制备土壤调理剂的方法，包括：将31～70份磷矿酸解的酸不溶物固体、28～67份粉煤灰及1～2份辅料进行混合造粒，获得料粒；其中，所述辅料包括氨法脱硫锅炉车间的副产物硫酸铵(N≥21％)、石灰(纯度≥85％)和鳌合中微量元素；将料粒干燥、冷却、筛分、包裹，即获得土壤调理剂。本发明的以上方法，对硝酸磷肥(酸不溶物)废渣中养分再利用，使氮、磷及其它中微量元素得以回收，解决了废渣的再利用问题，使冷冻法硝酸磷肥工艺零废渣排放；并且最终的土壤调理剂产品可改良重粘土、生土、酸性土和盐碱土，弥补土壤酸瘦板粘的缺陷。
845
0
本实用新型公开了一种用于生产锰硅合金的配料设备，包括振动筛、第一传送带、喷淋装置、搅拌装置、第二传送带和存储装置；振动筛位于第一传送带的上料端上方，喷淋装置位于第一传送带的上方，搅拌装置位于第一传送带的下料端下方，第二传送带的上料端位于搅拌装置的下方，存储装置位于第二传送带的下料端下方，第二传送带上设有烘干装置。本实用新型能够将还原剂和催化剂和锰矿混合均匀。
1002
0
本发明提供一种复合电解质的制备。该方法是将磷矿石破碎、筛分和研磨后进行粗细分离，沉降后与硫酸反应再经固化反应，最后切下鲜钙皮带，堆放即得。本发明的方法矿浆细度优，水份控制简单，混化生产过程稳定，转化率高，反应速度快；制备的普通过磷酸钙的物理性能好，适用于工业生产。
997
0
本实用新型公开了一种跳汰机的排料装置,在跳汰机中安装有能使物料按密度进行分层后有效排料的卧式排料闸,该卧式排料闸由安装在跳汰机内的物料导流板和立式排料闸构成或由安装在跳汰机内的物料导流板和连杆构成。当本实用新型工作时,其垂直上下运动的活塞产生的垂直脉动水流经介质导流板形成一定倾角的脉动水流,从而使筛板上的物料按密度分层和向前移动,当移动至排料端时高密度的物料(矿物质)经卧式排料闸排出;而低密度物料(杂石)则是经过溢流堰流出或进入下一个分选周期。使用本实用新型能有效避免现有跳汰机的立式排料闸排料时所造成的紊乱现象,并能提高矿产品的纯度,减少破碎时的矿损及消耗,可增加冶炼时的透气性及降低电能消耗等的优点。
本发明涉及一种用磷石膏和钾长石生产高活性土壤调理剂联产硫酸的方法，包括以下步骤：(1)将磷石膏经自然风干后干燥，粉碎、过筛；将钾长石粉碎、粉磨后过筛；将硫酸钠磨后过筛；(2)过筛后的磷石膏、钾长石和硫酸钠混合；加入煤炭，混匀，得混合物料；(3)混合物料加水制成球状物料或块状物料；(4)将球状物料或块状物料于900℃～1100℃温度下烧结1～3小时，制得烧结熟料；(5)将烧结熟料进行破碎、粉磨、过筛，然后添加生化黄腐酸钾粉末，混合均匀，包装，即得土壤调理剂成品；将步骤(4)中的尾气经降温除尘后通入硫酸制备系统制备硫酸。本发明合理利用磷矿石制酸的残渣废料磷石膏，变废为宝，产生最大的经济效益。
699
0
本实用新型公开了一种锰硅合金生产用配料设备，包括振动筛、第一传送带、喷淋装置、搅拌装置、第二传送带和存储装置；振动筛位于第一传送带的上料端上方，喷淋装置位于第一传送带的上方，搅拌装置位于第一传送带的下料端下方，第二传送带的上料端位于搅拌装置的下方，存储装置位于第二传送带的下料端下方，第二传送带上设有烘干装置；所述振动筛包括回收箱、成品料斗、倾斜设置的筛板和振动装置，筛板和振动装置相连，成品料斗位于筛板的下方，筛板上较低的一端连接有实体板，回收箱位于实体板的下方，筛板和实体板的两侧均设有挡板。本实用新型能够将还原剂和催化剂和锰矿混合均匀。
850
0
本实用新型公开了一种制备锰硅合金的设备，包括第一混料装置、第二混料装置和矿热炉，第一混料装置和第二混料装置均和矿热炉连通，所述第一混料装置和第二混料装置结构相同，第一混料装置包括圆柱形的外部筒体，外部筒体的上方设有进料斗，进料斗的底部和驱动电机的输出轴相连，进料斗内设有挡料板，挡料板将进料斗分隔成若干独立的分料斗，每个分料斗的下部均连通有倾斜设置的分料筛，分料筛位于外部筒体的上方，分料筛和进料斗的底部固定连接，分料筛成放射状布置在进料斗的下方。本实用新型能够提升产出的锰硅合金的质量。
837
0
本发明公开了一种钢厂废渣轻质隔板墙及其制备方法与安装工艺，它由以下质量百分数的原料制备而成：矿渣15～20％、矿粉7～8％、陶粒8～10％、粉煤灰6～8％、添加剂1～3％、水泥25～30％，其余为水。制备时先将矿渣、矿粉、陶粒、粉煤灰、水泥分别粉碎过筛备用；然后将粉碎过筛的各原料和其他原料按质量配比混合搅拌均匀得到混合物；最后将得到的混合物通过挤压机挤压成型得到目标物。本发明采用钢厂废渣为主要原料制作轻质隔墙板，具有原料广、制作简单、施工速度快、安装质量便于控制、免抹灰、质量轻、隔音效果好等优点。
1011
0
本发明公开了一种采用牙舟陶土制作的骨瓷及其制作方法，由包括以下原料制成，磷矿30‑50份、牙舟陶土30‑50份、铝矾土20‑30份。其方法是：1）将磷矿煅烧，并粉碎筛分，选出细粉得A品；2）将牙舟陶土粉碎筛分，选出细粉得B品；3）将铝矾土粉碎筛分，选出细粉得C品；4）将A品、B品和C品混合，得原料粉体；5）将原料粉体除杂、陈腐，然后制作成坯料；6）将坯料制作成所制作陶瓷的形状，得坯体；7）将坯体先干燥，然后放入窑炉中烧结，得骨瓷成品。本发明的骨瓷具有原料易得，成本低，且制作工艺简单，易操作的特点；此外，还具有解决了牙舟陶土附加值不高，发挥了磷矿资源优势的特点。
本发明公开了一种化学选矿副产的含钙镁浸取液制取氢氧化镁、中量元素水溶肥的方法，该方法以中低品位磷矿为原料，通过破碎、煅烧、消化、浸取、压滤分离后制取低镁磷精矿，压滤机排出的含钙镁浸取液进行浓缩,得到硝酸钙镁浓缩液；在温度10‑50℃的条件下，向硝酸钙镁浓缩液中加入氨并调节pH值，进行脱镁反应并得到脱镁料液；将脱镁料液送至过滤机内进行过滤，得到滤液与滤饼；对滤饼进行洗涤，然后再浆洗涤、干燥得到氢氧化镁产物；对滤液进行预热、换热、蒸发，在滤液的温度达到160‑180℃的条件下，对料液进行分离；分离后的料液进入造粒给料槽，在加入辅料后，进行熔融、造粒、冷却、筛分、包裹得到中量元素水溶肥产物。
656
0
本实用新型公开了一种锑锭生产中锑矿的循环粉碎装置。包括有支架，支架上设有颚式破碎机，颚式破碎机的上端左侧设有进料框，颚式破碎机的下方设有筛分振动框，筛分振动框的右端向下倾斜设置，筛分振动框左右两侧分别均匀设有两根水平滑杆，水平滑杆经滑块活动连接在支架上，位于支架左侧水平滑杆的头端上连接有连接杆，连接杆的中间活动连接有第一推杆，第一推杆活动连接有第二推杆，第二推杆活动连接有转动轮；所述筛分振动框的下方设有出料传送带，筛分振动框的右端下方设有第一传送带，第一传送带上端的下方设有第二传送带。本实用新型筛分及循环粉碎简单方便，颚式破碎机的破碎效率高，占用场地面积小，成本低的有益效果。
646
0
本发明公开了一种复杂难选胶磷矿中倍半氧化物的脱除方法，包括以下步骤：1）将块状胶磷破碎经湿筛分级脱除细泥部分；2）将脱除细泥后的粗粒级产品磨细至‑200目占50‑70%，矿浆浓度在20‑25%；3）先加入酸性pH调整剂，再加入阴离子捕收剂WF‑04，反浮选提磷除镁铁，留在槽底产品为脱镁铁粗精矿，泡沫产品为脱镁铁尾矿；4）向槽底添加碱性pH调整剂，分四批次添加复合阳离子捕收剂LH‑01，进行反浮选提磷除硅铝，槽底产品为最终磷精矿，再将每段脱硅铝泡沫产品混合调浆进行反浮选空白扫选，槽内产品为中精矿，泡沫产品为扫选尾矿。本发明提供的联合选矿工艺流程简单易于操作，可有效降低胶磷矿中倍半氧化物含量，显著提升精矿品质和磷回收率。
900
0
本发明公开了一种利用A层磷矿石生产高端普钙的方法，该方法是按矿、酸的质量分数比为(40.0%～41.0%)：(59.0～60.0%)，取A层矿与硫酸反应后得到的普通过磷酸钙，并进行熟化合格；取合格的重钙粉，与上一步合格的物料通过混合器进行均匀混合，重钙有效P2O5≥43%；把混合好的物流通过皮带输送机送入造粒机进行造粒，经干燥机干燥后，得到高养分颗粒普钙干燥物料；造粒干燥机出来的干燥物料送入筛分机，筛分得到的2.5～5mm颗粒高端普钙产品，冷却即得高养分的普钙产品。本发明能够将A层磷矿石消化在企业内部，同时生产高养分普钙增加企业的经济效益。
895
0
本实用新型涉及尾矿资源处理技术领域，公开一种尾矿伴生资源回收处理装置，包括处理箱，处理箱内固定有左低右高倾斜设置的固定夹板，固定夹板的左端与处理箱的左侧内壁留有间隙；固定夹板的上方设有可翻转的活动夹板；固定夹板的下方设有筛料板，筛料板上成型有若干筛孔，筛料板上固定有振动机；筛料板的下方固定有左低右高倾斜设置的出料板，出料板插套在处理箱上的出料口内；筛料板的右端设有锥形料斗，锥形料斗上固定有输送管，输送管内设有螺旋输送轴，输送管的上端成型有出料豁口，出料豁口正对活动夹板。它可以对粗砂再次分离、碎化，可得到符合要求的细砂，可有效提高尾矿伴生资源的回收利用效率，降低环境污染。
707
0
本实用新型公开了一种用于低品位锑矿均匀制粒的圆盘造粒装置，它包括机架，机架上方设有造粒圆盘，造粒圆盘上方设有入料槽，造粒圆盘下方设有成品分离装置；造粒圆盘包括盘体，盘体中心设有中心转轴，中心转轴上一侧设有喷水台，喷水台下方设有多个水雾喷头，水雾喷头之间设有刮板，所述刮板设在喷水台下方；中心转轴另一侧还设有造粒梳齿，造粒梳齿之间形成造粒槽；所述成品分离装置包括出料坡道，出料坡道上设有粗粒筛分梳齿，粗粒筛分梳齿下方的出料坡道上还设有除渣筛网，出料坡道下方设有碎渣收集槽。综上所述，本实用新型不仅能够制作大小均匀的锑矿颗粒，提高锑矿颗粒颗粒的生产质量，而且便于成品颗粒筛分，进而提高低品位锑矿的利用率。
1036
0
本发明公开了一种利用B1层磷矿石生产高端普钙的方法，该方法是按矿、酸的质量比为(400～410)：(590～600)，取B1层矿与硫酸反应后得到的普通过磷酸钙，并进行熟化合格;取合格的重钙粉，与上一步合格的物料通过混合器进行均匀混合，重钙有效P2O5≥45%；把混合好的物流通过皮带输送机送入造粒机进行造粒，经干燥机干燥后，得到高养分颗粒普钙干燥物料；造粒干燥机出来的干燥物料送入筛分机，筛分得到的2～4.8mm颗粒高端普钙产品，冷却即得高养分的普钙产品。本发明能够将B1层磷矿石消化在企业内部，同时生产高养分普钙还能增加企业的经济效益。
874
0
本发明公开了一种利用A层磷矿石和萃余酸为原料生产重钙的方法，该方法将A层磷矿石磨成矿粉，与萃酸酸的质量比(395～405)：(345～355)，投入到中和反应器里，经皮带化成熟化后得到重过磷酸钙半成品，再经熟化库熟化一段时间后，进行造粒，经干燥机干燥后，得到高端重过磷酸钙干燥物料；干燥机出来的干燥物料送入筛分机，筛分得到的2～5mm颗粒高端重过磷酸钙产品，冷却即得高端重过磷酸钙产品。本发明能够将A层磷矿石和萃余酸消化在企业内部，还能同时生产高端重过磷酸钙增加企业的经济效益。
中冶有色为您提供最新的贵州黔南布依族苗族自治州有色金属矿山技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月16日 ~ 18日
2024年08月19日 ~ 21日
2024年09月11日 ~ 13日
2024年09月19日 ~ 21日
2024年11月01日 ~ 04日
