全部
▼
热搜：
1156
0
一种具有化疗增敏作用的诊疗一体化药物的合成方法，所述药物的化学分子式为C43H39N3O11S2，其分子结构式如下：本发明的优点是：相较于传统的诊疗一体化体系，本发明中的诊疗一体化药物，不仅可以在靶向到病灶部位后，通过荧光分子的重新生成，对抗癌药物的释放过程进行示踪监测，同时可依靠荧光分子在病灶部位产生的少量ROS，对抗癌药物的治疗效果进行放大增敏，实现协同治疗的作用。
933
0
本发明是一种电动助力车用镍-氢化物二次电 池。其正极板片采用烧结式高容量极板；正极活性物质为球形 氢氧化镍加入0.5-2％的氢氧化钴用拉浆烧结法制成；负极板 片为镍带压合式极板；负极活性物质为储氢合金材料。经测试， 用新型的储氢合金材料为正极片，用新型的负极片载体制成负 极片，以及用新型的塑壳密封结构组装成镍-氢化物电动车用 电池，保持了镍氢化物二次电池的优点，其电化学性能完全可以 满足电动车使用。
1105
0

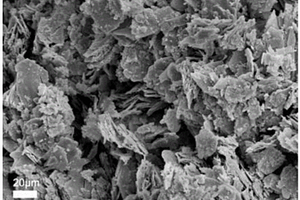

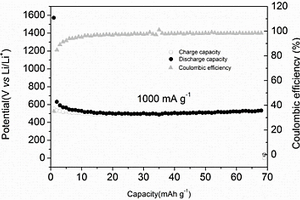

一种简易制备石墨烯纳米片的方法及其应用于锂离子电池负极材料，包括以下步骤：(1)将Fe(NO3)3·9H2O、草酸氧钒和均苯三酸溶于水中，得到混合溶液；(2)得到的混合溶液转移至水热反应釜中进行水热反应，得到MIL‑100包覆钒基纳米材料；(3)取MIL‑100包覆钒基纳米材料进行煅烧，经酸化、洗涤、干燥后得到石墨烯纳米片，即所述锂离子电池负极材料。通过电化学测试表明石墨烯纳米片在电压窗口0.01‑3.0V，电流密度为1000mAg‑1时具有较高的比容量和循环稳定性。本发明第一次实现了利用简单的一步惰性气氛下高温煅烧方法促使MOFs大体积衍生物剥离成石墨烯纳米片。
1221
0
本发明属于燃料电池技术领域，公开了一种铝制流场板的导电防腐涂层工艺，先对铝制流场板进行打磨、精抛、超声清洗、碱洗、水洗等预处理；再将预处理后的铝制流场板放入含有四羟基合铝酸根离子的氧化石墨烯水溶液中浸渍，浸渍后用去离子水清洗并常温干燥；然后浸渍于次磷酸钠溶液中处理，处理后用去离子水清洗并常温干燥。本发明采用操作简单、成本低廉且绿色环保的化学浸渍法在铝制流场板表面包覆一层致密的石墨烯涂层。通过导电性和抗腐蚀性测试结果表明，涂覆后铝制流场板与涂覆前铝制流场板相比，其抗腐蚀性显著提高且导电性并未降低，因此能够满足铝制流场板在燃料电池环境下高防腐、高导电和低接触电阻的要求。
1033
0
本发明涉及一种增强锂离子电池稳定性的化成方法。本发明属于锂离子电池技术领域。一种增强锂离子电池稳定性的化成方法，其特点是：增强锂离子电池稳定性的化成方法的工艺步骤为，首先进行测量确定锂离子电池的SEI膜的成膜电位范围，其次是在SEI膜的成膜电位下进行低于0.1C电流密度反复充放电，实现分步化成。本发明具有工艺简单，针对性强，化成效果好，SEI膜致密稳定，提高了锂离子蓄电池的电化学性能和循环寿命等优点。
713
0

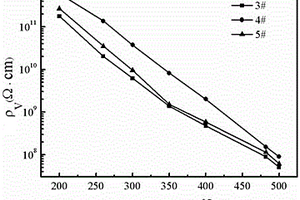

本发明公开了一种采用低粒度粉体制备钛酸铋钠压电陶瓷的方法，钛酸铋钠压电陶瓷化学计量式为Na0.5Bi4.5Ti3.95Ta0.025W0.025O15.0375+0.1wt%Sm2O3+0.3wt%Co2O3。采用传统的固相反应法，通过调整球磨工艺参数和烧结制度，获得晶粒细小均匀的压电陶瓷，烧结温度降低到1040℃，介电损耗tanδ降低到0.25%，压电常数d33为33.2pC/N，居里温度Tc为674℃,500℃时高温电阻率ρV高达8.95×107Ω·cm。本发明制备的压电陶瓷主要应用于500℃及以下高温物体的振动状态监测。采用固相反应法制得的压电陶瓷工艺简单，能够有效降低成本。
777
0
本发明公开一种海洋温差供蓄能定域剖面穿梭无人平台，属于海洋探测装置技术领域，包括主舱与换热器两部分，所述主舱布置在中心处，换热器在周向环绕主舱布置，换热器布置方式具有模块化与可扩展性，其根据平台的能耗需求，周向多圈布置相应数量的换热器。主舱包括具有与换热器连接的利用温差蓄能发电的组件。本发明利用不同水层的温度差，吸收海洋温差能并转换为可供平台浮性变化过程使用的机械能与器件运行使用的电能，实现利用海洋环境能源驱动水下移动平台，摆脱了对化学电池能的依赖，理论上具备无限航时。
963
0
本发明公开了苯并咪唑环番及其制备方法与应用。它是在有机溶剂中用1,4‑二羟基‑9,10‑蒽醌与1,2‑二溴乙烷反应得到1,4‑二(2‑溴乙氧基)‑9,10‑蒽醌。1,3‑二溴丙烷与苯并咪唑反应制备1,3‑二(苯并咪唑基)丙烷，其再与1,4‑二(2‑溴乙氧基)‑9,10‑蒽醌反应得到(Y)，将(Y)与1,4‑二(2‑溴乙氧基)‑9,10‑蒽醌反应后再与六氟磷酸铵反应得到最终产物苯并咪唑环番（1）。用1作为主体，四丁基盐作为客体，将主体溶液分别和不同的客体溶液混合，测定其荧光光谱，找出主体能够识别的客体。本发明的苯并咪唑环番具有结构可调整、制备简洁、荧光感光效果明显的优点，可以用来制作荧光分子识别体系，有望在荧光化学领域得到应用。
841
0

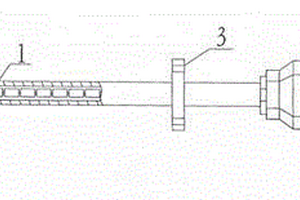

本发明提供一种新型耐高温、耐腐蚀专用热电偶，包括保护管、法兰、外壳、感温传感器、保护层、报警器，所述保护管通过法兰与外壳相连，所述保护管是为氮化硅保护管，所述保护管内侧安装有感温传感器，所述保护管外侧包裹有保护层，将其安装在热风炉管道上进行测温时不会因为侧风以及漏风的影响而断裂，同时把腐蚀气体及复杂气体与管道中的贵金属材料隔离，避免了贵金属材料因化学反应而脆断，提高了热电偶的使用寿命，并且材料价格低廉，进而降低了成本。本发明的保护管内侧安装有感温传感器，当外侧的保护膜和保护管都损坏时，内部的感温传感器会接收到外部的高温并将信息传递给外部的报警器，报警器发出警报对工作人员进行提醒。
1026
0
一种高纯度的低氮过硫酸钾的制备方法，它涉及一种低氮过硫酸钾的制备方法，具体涉及一种高纯度的低氮过硫酸钾的制备方法。本发明为了解决现有试剂级过硫酸钾不能用于测总氮的氧化剂，而现有过硫酸钾制备方法的产能又较低的问题。本发明通过在压力容器中加入15L蒸馏水，在压力容器中加入过硫酸钾2.5~3Kg与蒸馏水组成混合溶液；将结晶罐内的结晶物进行过滤，将洗涤后的结晶物倒入溶解罐内，加入6~7L蒸馏水，加热至50~60℃；对溶解罐内的溶解液进行减压蒸馏；对结晶物进行甩干，并用冰水洗涤2-3次，用乙醇洗涤1次，最后进行甩干，在真空的干燥箱内进行干燥，即可获得高纯度低氮过硫酸钾。本发明用于化学试剂领域。
675
0

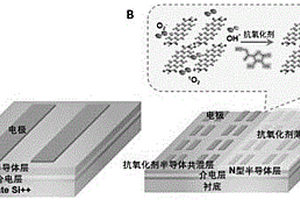

本发明公开了一种通过氧消除增强N型半导体稳定性的方法，是在半导体材料表面构筑抗氧化剂层，或者将抗氧化剂与N型半导体材料共混。抗氧化剂清除N型半导体中已有的氧及相关的物种，消除相关陷阱状态，防止N型半导体的进一步降解，使得N型半导体器件的迁移率等电学性能提升，操作稳定性和长期存储稳定性均得到提高。此外，抗氧化剂还可抑制N型半导体的光漂白，显著提高N型半导体的光化学稳定性。通过对比未覆盖和未混合抗氧化剂的N型半导体器件的性能测试发现，本发明的方法所制备的N型半导体器件的迁移率等电学性能提升，操作稳定性和长时间存储稳定性均得到提高。
1079
0

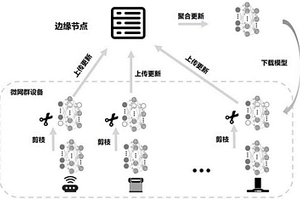

本发明公开了一种微网群边缘调度与智能体轻量化裁剪方法，包括：构建包括电力终端和边缘设备的微网群，计算能力最强的边缘设备k中设有任务分配模型；设置总训练轮次、初始训练轮数，初始化每个电力终端的本地训练模型、稀疏度范围、本地训练模型的聚合权重、经验重放内存；电力终端基于深度强化学习方法对任务分配模型进行训练，并基于模型剪裁对本地训练模型进行剪裁，边缘设备k对训练后的模型进行聚合并更新任务分配模型；根据更新后的任务分配模型，并以最大化长期效益期望为目标预测资源分配策略；电力终端根据资源分配策略执行任务。本发明可以在保证决策准确高效的同时避免大量原始数据的传输、降低模型训练时传输的数据量和传输时延。
995
0
本发明公开了一种异种氧化物共掺钛酸锂基微波介质材料的制备方法，以Li2CO3、TiO2、MgO、Nb2O5、Ta2O5、Sb2O5为原料，目标合成物表达式为Li2Ti1‑x(Mg1/3M2/3)xO3，其中M＝Nb、Ta或Sb，x＝0.15～0.95。先按化学计量式进行配料，经球磨、烘干、过筛后于800～1000℃预烧，再进行造粒，压制成生坯，生坯于1200～1280℃烧结，制成异种氧化物共掺的钛酸锂基微波介质材料。本发明在微波频段下，测得Qf值高达到107,346～142,168GHz，具有较低的介电损耗，同时兼具较高的εr值18.08～19.87，较小的τf值+17.32～+21.23ppm/℃，该陶瓷体系制备工艺简单，由其制作成的微波介质器件具有广泛的应用前景。
1060
0
本发明公开三电极系统及其应用，包括参比电极、工作电极柱、辅助电极柱、工作电极稳定装置和电极夹，工作电极辅助稳定装置包括第一夹板，第二夹板和第三夹板和伸缩装置，电极夹包括稳定盘，导线和金属片，稳定盘内设置工作电极槽，工作电极槽内设置工作电极试样，稳定盘通过导线与金属片相连，参比电极固定于第一夹板和第二夹板之间，电极夹的稳定盘固定于第二夹板和第三夹板之间，金属片通过插入工作电极柱下方的金属槽与工作电极相连，在辅助电极柱的下方金属槽内设置铂片电极。将本装置应用于电化学测试装置中，用于动态高温高压腐蚀行为和机理的研究。
1010
0
本发明提出评价污染或超标土壤中重金属和类金属解吸速率的方法，v＝CEDTA·Pc·k‑1计算土壤中重金属或类金属的解吸速率(v)；采用EDTA化学提取法获取土壤固相中土壤重金属或类金属的浓度(CEDTA)，利用梯度扩散薄膜(DGT)实验获得土壤质量(m)和制备土壤泥浆预处理加水量(Vw)、土壤中重金属有效态浓度(CDGT)和土壤液相中重金属或类金属浓度(Csol)，计算CDGT/Csol、CEDTA/Csol和m/Vw，输入DIFS软件计算土壤中重金属或类金属响应时间参数(Tc)值，利用公式推导重金属或类金属在土壤中一级解离常数(k‑1)值；优化Pc参数获取和DGT测定步骤，有利于推广应用。
857
0
本发明属于新型吸附剂开发及放射性废水处理技术领域，公开了一种金属硫化物吸附剂对水中放射性锶离子的处理方法，采用的金属硫化物吸附剂是以Sn‑S结构为骨架，以无序游离的钠离子为阳离子进行电荷平衡，元素组成包括S、Sn和Na元素，化学式接近于Na2Sn3S7，该方法主要包括如下步骤：向含锶离子的水溶液中投加金属硫化物吸附剂；25℃条件下恒温振荡1～360min；通过膜过滤的方式进行固液分离；测定出水中锶离子的质量浓度。本发明金属硫化物吸附剂对水中放射性锶离子吸附速度快、效率高、容量大，且适用于极端的酸碱条件下，故可应用于含锶放射性废水应急处理。
885
0

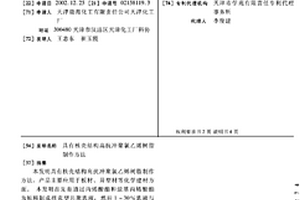

本发明具有核壳结构高抗冲聚氯乙烯树脂制作 方法，产品主要应用于板材、异型材等化学建材方面。本发明 首先是通过丙烯酸酯和烷基丙烯酸酯为原料制成核壳型共聚 乳液，然后1～30％乳液与99～70％的氯乙烯单体悬浮聚合， 其核部和壳部的制作重量配合比例为核心部丙烯酸丁酯∶二 乙烯基苯＝50∶1，壳部是10％的甲基丙烯酸甲酯和90％的丙 烯酸丁酯的混合单体与二乙烯基苯构成，其中混合单体∶二乙 烯苯＝50∶1。在温度为23℃的条件下，测定缺口冲击强度为64.4KJ/m2，拉伸强度值为46.3Mpa，有良好的力学性能。
917
0

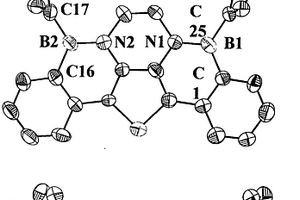

本发明涉及一种硼氮杂萘并噻吩类杂芳烃及其衍生物的合成方法，并测试了这些化合物的光物理性质和单晶衍射结构，进一步研究该类有机材料在有机电化学方面的潜在应用价值，本化合物的结构式为：其中R1，R2，R3，R4分别为独立的取代或非取代的基团，包括烷基，芳基(苯环、噻吩环、呋喃环、吡咯、吡啶、苯并噻吩、苯并呋喃、苯并吡咯、苯并吡啶、萘环、蒽环、非那烯、并四苯、芘、线性或者有角度的并五苯、并六、茚、芴等)。其中R3，R4也可以为单个取代卤素原子X：F、Cl、Br、I。
636
0
本发明公开了一种软包装锂电池的极耳防短路方法，包括如下步骤：步骤101、正极极耳处理；选取极耳胶，所采极耳胶为黑胶、白胶或黄胶中的一种；首先采用本色阳极氧化、黑色阳极氧化或微弧氧化法使正极极耳基体表面形成绝缘层，所述绝缘层的厚度不小于10微米，用500V绝缘电阻表测量表面绝缘电阻需大于200MΩ；然后将极耳胶流延在正极极耳基体上；随后将正极极耳剪裁到要求尺寸；最后使用化学方法对极耳两端进行去氧化层处理；步骤102、单体电池装配：具体为：首先极耳焊接；然后电池封装；随后抽真空封口后搁置24h以上，观察有无泄漏；之后裁开单体电池侧板，注液、陈化搁置；最后抽真空对最终状态的单体电池进行二封。
680
0
本发明公开的是一种精准表征γ辐照碳纤维微观结构的方法。包括以下步骤：1)将γ射线辐照碳纤维沿径向横截面分为外表面、次表层以及芯部三个微区；2)采用X射线光电子能谱‑氩离子枪溅射联用技术表征纤维外表面的化学结构，借助截面Raman定点扫描技术表征纤维的次表层和芯部原子及晶体结构。本发明将γ辐照碳纤维沿径向横截面分为外表面、次表层以及芯部三个微区，并结合不同测试手段进行表征，解决了目前无法准确获得γ辐照碳纤维不同区域微观结构的难题。
922
0
本发明公开了一种两步法制备二硫化钼薄膜的工艺。其步骤：A、对衬底表面进行清洗；B、称取三氧化钼粉末放置在石英舟内，置于管式炉内；将衬底置于装有三氧化钼的石英舟下游；C、称取硫粉于料瓶中，将伴热带缠绕在料瓶外围且置于管式炉体外，料瓶中的进、出气管接入管式炉的进气管路中；D、抽真空，通入Ar将管式炉加热，进行第一步沉积；E.第一步沉积结束后，进行第二步沉积；F、将料瓶加热，然后通入Ar进行三氧化钼的硫化；G.将料瓶与管式炉自然降至室温，取出样品进行测试。采用本工艺，避免了传统化学气相沉积过程中硫的蒸发时间的不可控所导致的三氧化钼的提前硫化，采用两步法制备二硫化钼薄膜，能够使整个反应过程更加可控。
647
0

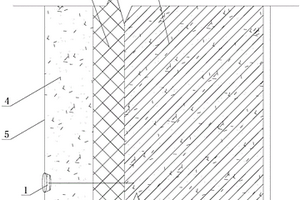

本发明涉及一种内置保温层的清水混凝土墙的施工方法，依次包括以下步骤：施工准备→电脑预先排版→基层处理→测量放线→化学植筋→焊接对拉螺栓→粘贴90mm石墨泡沫板→钢筋绑扎→清水混凝土模板加工→支撑钢管脚手架搭设与清水混凝土模板安装→清水混凝土浇筑及振捣→清水混凝土模板拆除→清水混凝土成品保护→清水混凝土保护液施工；优点是：本发明有效保证了清水混凝土表面平整度，不会出现错茬、漏浆、返锈现象。确保墙面钢筋保护层厚度符合设计及规范要求；墙面节能效果显著，避免了保温材料被外界物质、外作用力的破坏，保温效果持久，而且节约了网格布、栓钉、胶粘剂等材料，省去了外墙抹灰工序，有效降低了施工成本。
805
0

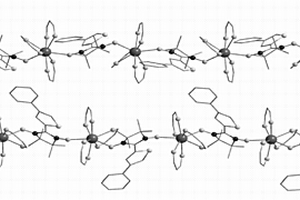

一种金属-自由基配合物型磁性材料，其化学式为：{Dy(hfac)3(NIT-4-ThienPh)}2，其中hfac为六氟乙酰丙酮、NIT-4-ThienPh为2-(4-苯基-2-噻吩基)-4, 4, 5, 5-四甲基咪唑啉-3-氧化-1-氧基自由基；其制备方法是：将Dy(hfac)3?2H2O的正庚烷溶液与NIT-4-ThienPh的二氯甲烷溶液加热反应制得。本发明的优点是：该磁性材料在零外场下展示了慢的磁驰豫现象，并在2K观测到具有325Oe矫顽场的磁滞回环，使矫顽场大大提高；该磁性材料具有体积小、比轻重、结构多样化、易于调控等优点且制备工艺简单、易于实施，具有广阔的应用前景。
693
0
本发明提供了大气污染区域联防联控制度政策评估方法，包括基于自底向上模型的评估方法，基于自底向上模型的评估方法包括以下步骤：A1、基于自底向上的排放清单核算方法，通过测算政策措施实施后活动水平或排放因子的变化，核算污染物减排量的变化；A2、根据步骤A1中活动水平或排放因子的变化确定耦合大气化学传输模型，用于模拟出政策实施带来的空气污染物浓度的变化或空气质量改善效果。本发明有益效果：本发明所述的评估模型的大气污染区域联防联控制度政策评估方法解决了下述的问题：区域联合执法制度落实不到位、跨区域协作机制较为松散、跨区域的长效补偿机制尚未建立。
658
0

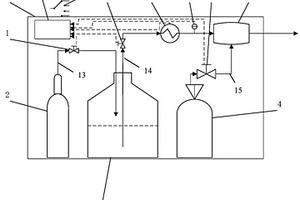

一种可调浮力效应的烟雾发生装置。其包括增压控制活门、CO2气瓶、乙二醇储液器、氦气瓶、混合腔、流量控制活门、温度传感器、加热器、电磁阀、开关及模式选择器、控制器、外壳、CO2输送管路、乙二醇输送管路和氦气输送管路；本发明效果：本烟雾发生装置通过控制氦气与乙二醇蒸汽混合的比例来改变烟雾的密度，可以实现浮力效应可调的功能，从而实现了与真实火灾烟雾近似的热浮力效应，因此能够直接应用于飞机货舱烟雾探测系统的验证实验中。本发明中所采用的氦气为惰性气体，具有化学性质稳定、成本低廉、安全可靠、无环境污染的特点。
733
0
本发明属于电磁屏蔽实现技术领域，具体涉及一种内嵌式金属网栅的电磁屏蔽光学窗制备方法。该方法包含：(1)通过物理和化学方法清洗光学窗表面；(2)采用电子束蒸发方法生长制备Y2O3薄膜；(3)热处理镀膜后的光学窗口，使薄膜表面产生随机分布的网状裂纹；(4)在开裂的薄膜表面沉积金属薄膜；(5)采用等离子体大角度倾斜刻蚀方法，通过控制倾斜刻蚀时间，有效去除基底表面金属层，仅保留裂纹内部嵌入的金属材料。该方法不但适应平面光学窗，而且可以在曲面光学窗表面实现可见、或红外电磁屏蔽效果，在遥感遥测、航天航空、移动通信等军事和民用领域具有广泛应用前景。
860
0

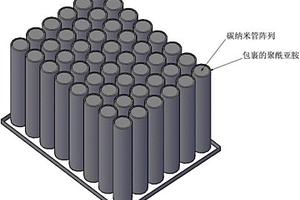

本发明涉及一种碳纳米管阵列/聚酰亚胺定向导热复合材料的制备方法；将二胺单体和二酐单体溶于极性溶剂中，在氮气保护和室温条件下搅拌反应15～40小时，然后得到聚酰亚胺前驱体溶液；在硅衬底上，以二甲苯为碳源，二茂铁作为催化剂采用化学气相法制备定向碳纳米管阵列；将碳纳米管阵列浸润聚酰胺酸溶液，在马弗炉中80℃～250℃阶段升温5～6小时固化得到碳纳米管阵列/聚酰亚胺定向导热复合材料。经测试，得到的复合材料沿轴向导热率达到30W/(m·K)以上。
824
0

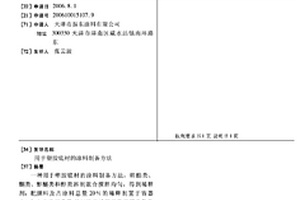

一种用于塑胶底材的涂料制备方法,将酯类、酮类、醇醚类和醇类溶剂混合搅拌均匀,得到稀释剂;把颜料及占涂料总量20%的稀释剂置于容器中,加入占涂料总量40%的丙烯酸树脂高速分散均匀,将物料转到研磨机上研磨,用200目的过滤网过滤并用刮板细度计测物料的细度在30微米以下,得到色浆;将占涂料总量5%的稀释剂、20%的丙烯酸树脂、醋酸丁酸纤维素、醛酮树脂、醇酸树脂加入容器中与色浆搅拌均匀,再加入流平剂及增塑剂并充分搅拌均匀;最后加入占涂料总量3.8%的稀释剂将物料调节至司托默粘度计135KU,温度30℃,即得涂料。本发明的优点:工艺简单,成本低廉,附着力优良、丰满度高、柔韧性好及具有良好耐化学性。
798
0
本发明公开了一种NTA修复垃圾堆肥重金属防渗隔层的设置方法。它是在直径为7.5cm，长25cm的PVC管中装入500g风干的园土，装入水平隔层85g，再装入280g堆肥；在管中播种0.6g黑麦草种子,播种30d后，将10-20mmol/kg堆肥的NTA钠盐水溶液施于堆肥表面，10d后刈割草，测定重金属Cd，Cr，Cu，Pb和Zn的含量变化,其中的水平隔层为20g沸石、45g骨粉或蟹壳粉和20g锯末组成。本发明的试验的结果表明：水平隔层铺与土壤至上、堆肥之下，可以阻碍堆肥和土壤中重金属迁移降低渗滤液重金属含量，使草坪植物在化学螯合剂诱导下，增加其吸收堆肥中的重金属的时间和重金属在其体内的富集，并减少重金属向深层土壤的迁移。
中冶有色为您提供最新的天津有色金属化学分析技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年12月27日 ~ 29日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年04月27日 ~ 29日
