安徽马鞍山有色金属采矿技术理论与应用

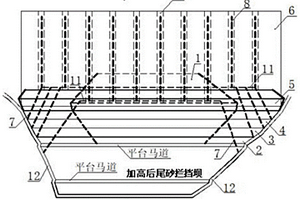

采用中线法一次性建坝的超细粒尾矿库加高扩容堆排结构 692

 0

本发明公开了一种采用中线法一次性建坝的超细粒尾矿库加高扩容堆排结构，是由原尾砂拦挡坝(1)、坝肩截洪沟(12)、首级加高坝体(2)、二级加高坝体(3)、三级加高坝体(4)……n级加高坝体组合构成，在每级加高坝体顶层的坝体内施工有一排相互平行并垂直于坝体轴线的该级中粗砂排渗盲沟(9)，铺设排水连通管(7)和地下水收集管(11)，在该级中粗砂排渗盲沟(9)中埋设排渗花管(8)，每垂直间隔0.5m～1.0m高度满铺一层高强耐腐蚀土工格栅(6)。本发明方法加快细粒尾矿的固结，改善和提高细粒尾砂的力学强度指标，使尾矿库库容得到了显著的增加，延长了生产服务年限，同时也解决了部分排土场容量不足及采矿废石堆存的问题。

用于提高贫磁铁矿地下开采资源利用率的工艺 910

 0

本发明公开了一种用于提高贫磁铁矿地下开采资源利用率的工艺，属于冶金矿山铁矿资源综合利用技术领域。本发明的一种用于提高贫磁铁矿地下开采资源利用率的工艺，步骤包括矿岩混提→矿岩混合破碎筛分→筛下产品干式磁选，围岩提升是与矿石提升共用一个井筒。本发明实现了更好的处理贫磁铁矿地下围岩，充分提高贫磁铁矿地下采矿资源利用率的目的。

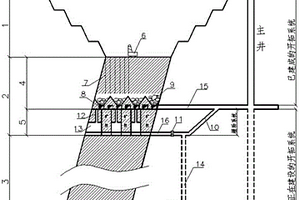

防治露天转地下开采过渡期井下水患的方法 723

 0

本发明公开了一种防治露天转地下开采过渡期井下水患的方法，将矿山开采阶段分为露天开采阶段（1）、露天转地下过渡阶段（2）、地下开采阶段（3）。在露天转地下过渡阶段（2）再划分为衔接生产中段（4）、应急中段（5）。在应急中段（5）内均匀划分矿房（13）和矿柱（14），先回采矿房（13）下层矿体；在矿房（13）内，开凿向上泄水井（6）与衔接生产中段（4）沟通，应急中段（5）内多个矿房（13）回采结束后，即形成了突水期间井下雨水的场所，当暴雨季节来临时，雨水涌入应急中段（5）的矿房（13）内，通过泄水井（12）流入主水仓，然后经水泵排至地表安全地段，从而解决了暴雨季节露天转地下矿山过渡期井下防排水能力不足的难题，为露天转地下矿山安全过渡提供了保障。

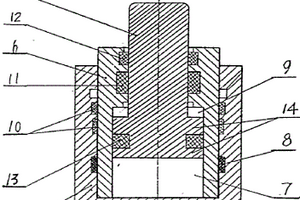

岩石分裂机 1075

 0

本实用新型是一种岩石分裂机,属采矿和掘进设备,其特征是在机体中,沿长度方向均布开设竖向盲孔,在各盲孔中固定安装活塞套,在各活塞套内均开设下段直径大,上段直径小的台阶式通孔,在各个台阶式通孔中配装带杆活塞,在机体和活塞套之间以及活塞、活塞杆和活塞套之间均开槽安装超高压密封圈,以具备良好的密封,活塞两面的来油腔和回油腔,由进、回油通道与外设油源相接,启动油源的油泵,超高压油进入来油腔,顶推各活塞带着活塞杆上行外伸,对岩体产生方向一致的静压力,将岩体胀裂,做到无震动、无冲击、无飞石、无粉尘、无噪音,实现采矿、掘进作业环境保护,无安全事故隐患的目的。

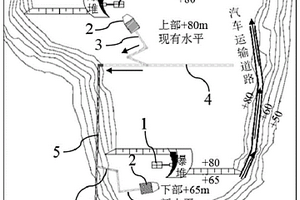

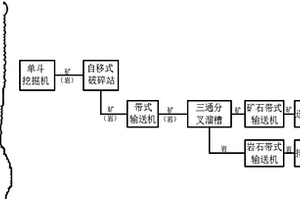

露天矿半连续开采系统 922

 0

本实用新型公开了一种露天矿半连续开采系统，属于采矿技术领域。它包括依次衔接工作的单斗挖掘机、自移式破碎站、带式输送机、三通分叉溜槽、矿石带式输送机和岩石带式输送机，所述三通分叉溜槽的入口与带式输送机衔接，所述三通分叉溜槽的两个出口分别与矿石带式输送机和岩石带式输送机衔接。本实用新型能够解决现有自移式破碎站半连续工艺不适用于矿石与岩石间断存在的矿山开采的问题，它在输送环节采用单、双两种带式输送机，利用可移动分叉溜槽，实现对采场工作面破碎下来矿石、岩石的分类输送，使自移式破碎站半连续工艺可以用于同时开采矿岩。

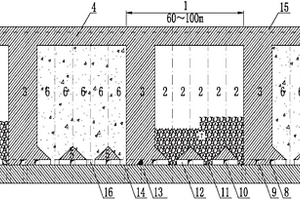

适于地下矿山大产能、低成本嗣后充填的采场结构布置方式 794

 0

本发明公开了一种适于地下矿山大产能、低成本嗣后充填的采场结构布置方式，井下将矿段划分为盘区（1），盘区（1）内划分成3~6个连续采场（2）和一个盘区间柱（3），垂直方向上布置有盘区顶柱（4）和盘区底柱（5），盘区采场（2）内矿石（7）通过爆破落到采场堑沟（11）中，铲运机通过出矿巷道（10），在出矿进路（12）中装矿，运至沿脉巷道（8）卸入溜井（14）。回采出矿完毕后，尾砂通过充填巷道（15），经过管道充填至空区，形成盘区充填体（6）。盘区采场（2）充填完毕后，再回采相邻盘区采场（2）并嗣后充填形成的空区。相邻盘区采场（2）充填完毕后，再行回收部分盘区间柱（3），并对盘区间柱形成的空区加以充填，最终消除空区。本发明可以利用有限矿体分布面积提高开采强度，扩大生产能力，降低采矿生产和空区充填处理成本。

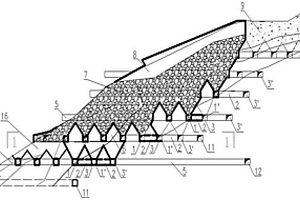

用于崩落法转充填法过渡开采中存窿矿的回采方法 724

 0

本发明公开了一种用于崩落法转充填法过渡开采中存窿矿的回采方法，在崩落采矿法转充填采矿法法过程中，利用原有崩落法的出矿进路(4)、原分段岩脉运输巷(10)和阶段沿脉运输巷(12)等工程，回收上个分段的存窿矿石资源；沿矿体走向上布置盘区间柱(13)，盘区间分步骤回采，盘区内由上盘向下盘进行，竖直方向采用自下而上逐分段回收，采场内多个装矿进路(2)同时回收；盘区内回收2～3个分层后立即组织充填，作为深部开采的人工假顶和空区上部的矿石覆盖层(7)，待充填体胶结完全胶结后，再回收上部分层。本发明实现了崩落法转充填法过程中存窿矿石资源的高效收回，提高了存窿矿回收的安全性，消除了采空区的安全隐患，延长的矿山的服务年限。

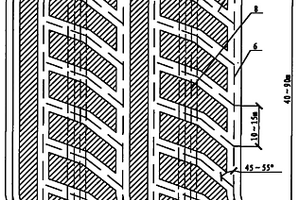

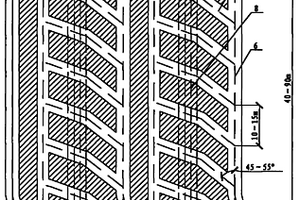

矿山井下双采场底部结构 983

 0

本发明公开了一种矿山井下双采场底部结构,井下双采场分为矿房采场和矿柱采场,在矿房采场和矿柱采场的两侧设有沿脉运输巷道(4),矿石溜井(5)竖直布置在沿脉运输巷道(4)的外侧。在沿脉运输巷道(4)之间沿采场设有穿脉出矿巷道(6)。在矿房下部沿穿脉方向布有矿房拉底巷道(7),在矿房拉底巷道(7)与穿脉出矿巷道(6)之间顺序布有矿房出矿进路(10)、共用出矿进路(9);共用出矿进路(9)与穿脉出矿巷道(6)斜交,角度45°～55°。本发明可以服务两个采场,减少工程量和支护量,降低了采矿的采切比,提高底部结构的稳定性,节省二步骤回采的开采成本和准备时间。

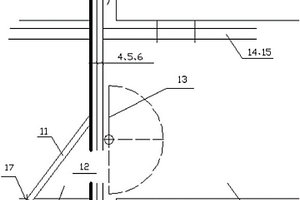

可拆卸式充填挡墙 813

 0

一种可拆卸式充填挡墙，属于地下矿山开采领域。包括采矿进路、联巷、充填管和排气水管，其特点是由钢骨架、钢筋网和土工布构成；钢骨架由立柱和横梁、顶撑上端与横梁连接组成，顶撑下端抵靠底板，用锚杆固定；立柱、横梁设于预先挖掘的环形凹槽内，立柱背面与横梁用螺栓连接，立柱前面铁丝绑扎钢筋网；钢筋网前面细铁丝绑扎土工布；充填挡墙与环形凹槽周边用喷射混凝土封闭；在采矿进路两端口各设一堵充填挡墙，两堵充填挡墙之一安装充填管、排气水管，设置门洞、门扇。优点是构思新颖，结构简单稳定，制作安装方便，成墙速度快，养护时间短，劳动强度低；可拆卸、重复使用，低碳环保；可快速、均匀地排出充填体的水分，生产效率大大提高。

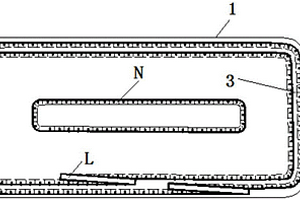

确定露天矿山开采境界的方法 796

 0

本发明公开了一种确定露天矿山开采境界的方法，属于矿山开采设计领域。其步骤为：A、按照经济合理性确定经济合理剥采比；B、以技术可行、安全可靠为原则，根据现行的设计规范及安全规程，确定露天采场最终边坡构成要素C、在作为设计依据的矿床的地形地质图和地质剖面图上，沿着采矿权范围线，圈定露天采场最终境界的上口，采矿权范围线形成第一个台阶的坡顶线；D、根据步骤B中确定的露天采场边坡构成要素，自上而下依次圈定台阶；E、在圈定最终开采境界的过程中，优化开采境界，同时布置开拓运输系统L；F、计算露天采场开采境界内分层矿岩量及平均剥采比Np。它减少了工作量，设计效率高，方法简单，实用性好。

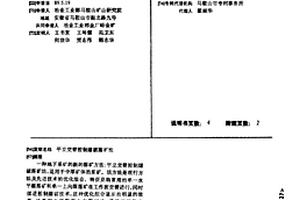

平立交替控制爆破落矿法 931

 0

一种地下采矿的新的落矿方法:平立交替控制爆破落矿法,适用于中厚矿体的采矿。该方法是现行方法及先进技术的优化组合。特征是将常用的单一水平眼落矿和单一上向眼落矿在工作面交替进行,同时揉进控制爆破技术,这种优化组合显示出明显的效果,比单用水平眼和上向眼相比,采场工效提出30%,炸药单耗降低20%,大块率减少50%,整理采场的工作量少,安全系数高,降低了贫化率和损失率,方法简单易行,可在地下矿山推广应用。

崩落法转充填法过程中存窿矿的回收方法 687

 0

本发明公开了一种崩落法转充填法过程中存窿矿的回收方法，在崩落采矿法转充填采矿法法过程中，利用原有崩落法的出矿进路(4)、原分段岩脉运输巷(10)和阶段沿脉运输巷(12)等工程，回收上个分段的存窿矿石资源；沿矿体走向上布置盘区间柱(13)，盘区间分步骤回采，盘区内由上盘向下盘进行，竖直方向采用自下而上逐分段回收，采场内多个装矿进路(2)同时回收；盘区内回收2～3个分层后立即组织充填，作为深部开采的人工假顶和空区上部的矿石覆盖层(7)，待充填体胶结完全胶结后，再回收上部分层。本发明实现了崩落法转充填法过程中存窿矿石资源的高效收回，提高了存窿矿回收的安全性，消除了采空区的安全隐患，延长的矿山的服务年限。

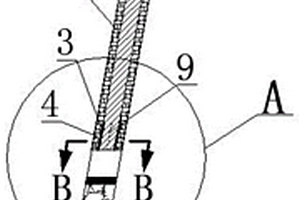

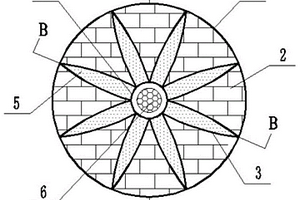

抑制矿山爆破炮烟危害的装药结构 720

 0

本发明公开了一种抑制矿山爆破炮烟危害的装药结构，含有炮孔(1)，在炮孔(1)内装有爆破毒气抑制剂添加装置(5)，爆破毒气抑制剂添加装置(5)的横断面形状为“中间圆孔、外侧花瓣形的分隔空腔(3)”的薄壁结构；在花瓣形的分隔空腔(3)内装有爆破毒气抑制剂，从而沿炮孔(1)环向形成“炸药(2)—爆破毒气抑制剂—炸药(2)”或“爆破毒气抑制剂(5)—炸药(2)—爆破毒气抑制剂(5)”的间隔装药布置结构。本发明降低爆破有毒有害气体的产生量，减小地下矿山爆破通风时间和耗电量，减少了炸药使用量，取得了显著的经济效益。本发明可在可在黑色、有色、黄金等露天和地下开采矿山中广泛应用，也可应用在隧道爆破作业中。

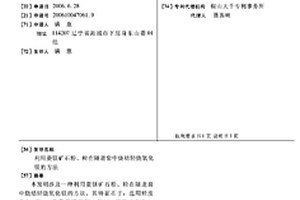

利用菱镁矿石粉、粒在隧道窑中烧结轻烧氧化镁的方法 1040

 0

本发明涉及一种利用菱镁矿石粉、粒在隧道窑中烧结轻烧氧化镁的方法,其特征在于:选用粒度为1～50mm的菱镁矿石30～50%、粒度小于1mm菱镁矿石粉50～70%为原料;再加入轻烧氧化镁粉或纸浆废液为凝固剂;经搅拌、压力成型、干燥定型、放在台车上送入隧道窑中高温煅烧;选用粒度为50～200mm的菱镁矿石为原料,将其放入用耐火材料制成的盛料架内,码放在台车上,送入隧道窑中高温煅烧得到轻烧氧化镁。本发明利用采矿作业中产生并被废弃的菱镁矿石粉、粒为原料,烧结生产轻烧氧化镁,变废为宝,为国家节约了大量的宝贵资源。用本发明生产轻烧氧化镁可以降低消耗、减少环境污染、大大地改善了工人的作业环境,降低了劳动强度。

露天转地下矿山过渡期井下水患防治技术 636

 0

本发明公开了一种露天转地下矿山过渡期井下水患防治技术，将矿山开采阶段分为露天开采阶段（1）、露天转地下过渡阶段（2）、地下开采阶段（3）。在露天转地下过渡阶段（2）再划分为衔接生产中段（4）、应急中段（5）。在应急中段（5）内均匀划分矿房（13）和矿柱（14），先回采矿房（13）下层矿体；在矿房（13）内，开凿向上泄水井（6）与衔接生产中段（4）沟通，应急中段（5）内多个矿房（13）回采结束后，即形成了突水期间井下雨水的场所，当暴雨季节来临时，雨水涌入应急中段（5）的矿房（13）内，通过泄水井（12）流入主水仓，然后经水泵排至地表安全地段，从而解决了暴雨季节露天转地下矿山过渡期井下防排水能力不足的难题，为露天转地下矿山安全过渡提供了保障。

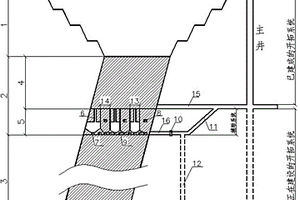

露天转地下矿山的一种过渡衔接开采技术 954

 0

本发明公开了一种露天转地下矿山的一种过渡衔接开采技术，将露天转地下过渡阶段（2）再划分为衔接生产中段（4）、应急中段（5）；在应急中段（5）内，划分矿房（13）和矿柱，利用空场法先回采矿房（13）；在矿房（13）内，开凿向上泄水通气孔（12）与衔接生产中段（4）沟通，在应急中段开拓平巷（16）内安设密闭防水门（11）；采用露天穿孔设备（6）凿岩、井下底部结构出矿的VCR法开采；在盲斜井（10）与防水门（11）之间开凿泄水井（14）与主水仓所在中段贯通，将矿房（13）内积聚的水经主水仓水泵抽排至地表，再对矿柱进行回采，此后转入地下开采阶段（3）。本发明实现了露天转地下的安全平稳过渡，解决了井下突水威胁和预留矿柱损失大后期难回收的问题。

一次性建坝的超细粒尾矿库采用中线法加高扩容的新方法 636

 0

本发明公开了一种一次性建坝的超细粒尾矿库采用中线法加高扩容的新方法，采用分级分期建设的方式进行加高扩容，先后堆筑首级加高坝体(2)、二级加高坝体(3)、三级加高坝体(4)……，在每级加高坝体的顶层施工一排相互平行并垂直于坝体轴线的该级中粗砂排渗盲沟(9)，铺设排水连通管(7)和地下水收集管(11)，在该级中粗砂排渗盲沟(9)中埋设排渗花管(8)，每垂直间隔0.5m～1.0m高度满铺一层高强耐腐蚀土工格栅(6)。本发明方法加快细粒尾矿的固结，改善和提高细粒尾砂的力学强度指标，使尾矿库库容得到了显著的增加，延长了生产服务年限，缓解了企业生产尾砂排放的压力，同时也解决了部分排土场容量不足及采矿废石堆存的问题。

立式砂仓自循环清仓装置 680

 0

本实用新型公开了一种立式砂仓自循环清仓装置，涉及矿山充填技术领域。该立式砂仓自循环清仓装置，包括搅拌箱、立式砂仓、出料闸阀、给料闸阀、下料管道，所述搅拌箱设置于立式砂仓下侧，所述立式砂仓与搅拌箱之间设置有给料管道，所述搅拌箱为长方体状。该立式砂仓自循环清仓装置，通过将立式砂仓的淤积料打散、搅拌均匀，并将搅拌均匀后的物料输送到其余立式砂仓，实现了立式砂仓的尾砂在仓里不积淤，充填时立式砂仓仓底放砂浓度稳定。本实用新型相较于传统人工清仓，节省大量的人工费；清仓时间大大缩短，减少充填对井下采矿的影响，既保证了采矿量，同时确保井下充填体强度的稳定，对井下采矿有不可估量的安全效益。

适于井下二步骤回采的采场底部结构及其生产工艺 939

 0

本发明公开了一种适于井下二步骤回采的采场底部结构及其生产工艺,井下采场分为矿房采场和矿柱采场,根据底部结构形式留设底柱,矿石运搬利用沿脉运输巷道(4)、穿脉出矿巷道(6),将采场爆落矿石(11)在堑沟(12)中;铲运机通过共用出矿进路(9)和矿房出矿进路(10),将矿石倒入矿石溜井(5)中,矿房采场尾砂胶结充填后,开采矿柱采场时在底柱(3)中,新掘矿柱拉底巷道(8),通过凿岩爆破拉底形成矿房回采的堑沟(12),回采出矿完毕后对矿柱(2)形成的采空区进行充填。本发明可以服务两个采场,减少工程量和支护量,降低了采矿的采切比,提高底部结构的稳定性,节省二步骤回采的开采成本和准备时间。

快速制备尾矿井下充填材料的方法 939

 0

本发明公开了一种快速制备尾矿井下充填材料的方法，是由尾矿、充填基料（高炉渣微粉、钢渣微粉、赤泥、粉煤灰、硅灰、废石膏、生石灰、固体硅酸钠）和水放入水泥胶砂搅拌机中加以搅拌，混合均匀后注入塑料模具，置于微波频率为915～5800?MHZ微波设备中，在微波输出功率80～800W下辐射5～30分钟后，将试块置于养护箱养护至定龄期，即得到满足充填要求的尾矿井下充填材料。本发明制备的尾矿井下充填材料成本低廉，固化速度快、强度达到矿山井下充填采矿要求，可解决现有采矿胶结充填材料固化速度慢、充填成本高的技术难题，适用于胶结充填法采矿的各类金属矿山的充填，为高炉渣、钢渣、粉煤灰、废石膏膏等工业废渣的资源化利用提供了一条新的可行途径。

急倾斜极薄矿脉上下削壁矿岩分采充填采矿法 1001

 0

本发明公开了一种急倾斜极薄矿脉上下削壁矿岩分采充填采矿法，从两侧人行通风天井沿着底柱(15)上边界向矿块内部掘进拉底空间，在中段运输巷道(10)靠近矿体下盘一侧向上掘进若干顺路溜井(13)作为溜矿井，分别在上、下盘削壁围岩(8)钻凿削壁孔(4)，在极薄矿脉(1)钻凿落矿孔(9)，在矿岩接触面(2)钻凿预裂孔(3)，崩落后的上、下盘削壁围岩(8)形成废石充填体(6)，再用尾砂胶结充填形成尾砂胶结充填体(5)，再实施预裂孔(3)和落矿孔(9)同次微差爆破，预裂孔(3)超前落矿孔(9)爆破，采用小型铲运机或电耙将矿石运至顺路溜井(13)，再由中段运输巷道(10)运送到井底车场。本发明提高了混合充填体强度，实现控制围岩变形目的，并利用尾砂胶结充填体(5)作为落矿平台，避免了矿石二次贫化。

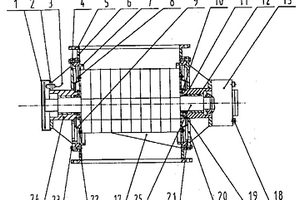

深海采矿扬矿系统的给料装置 1004

 0

本实用新型公开了一种用于深海采矿扬矿系统的给料装置,它是由壳体、置于壳体内的转子、与转子的传动轴(25)相联的电机(13)等构成。所述的转子(14)的传动轴(25)的中间段为一等边的多面体,在多面体的每一面上装有多片弹性叶片,其两端还设有侧挡板(17),由壳体、侧挡板(17)、弹性叶片共同构成输料腔室。本实用新型具有定量均匀给料、能耗低、噪声和振动小并可避免卡料和物料破碎等优点。

采矿掘进巷道粉尘灭除装置 690

 0

本发明涉及粉尘灭除装置技术领域，尤其是采矿掘进巷道粉尘灭除装置，包括蓄水箱，所述蓄水箱的侧面贯穿焊接有筒体，所述筒体的表面设有多个连接机构，所述筒体的内部通过螺钉安装有抽风扇，所述蓄水箱的内部设有与出风口位置对应的喷淋机构。本发明通过设置蓄水箱、抽风扇和喷淋机构，抽风机通电后工作带动外界气体流动至蓄水箱的内部，而流动的气体带动粉尘输送至蓄水箱的内部，同时喷淋机构工作时将水溶液与蓄水箱内的粉尘接触，便于粉尘溶于水溶液中，进而对空气中的粉尘起到净化的作用，用于提高巷道内空气的洁净性，对巷道和矿场四周的工作人员起到防护的作用。

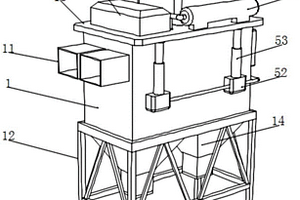

采矿用环保除尘设备 1050

 0

本发明公开了一种采矿用环保除尘设备，包括除尘设备，所述除尘设备的顶部安装有过滤机构，所述除尘设备的顶部安装有排气机构，所述除尘设备的一端设置有进气口，所述除尘设备的底部安装有储存仓，所述除尘设备的顶部安装有顶盖，所述顶盖的底部安装有除尘袋。本发明通过设置有喷气清洁机构，从而方便了在进行除尘后，通过转动机工作带动升降螺纹杆转动，随之带动喷气清洁机构在除尘袋的内侧进行升降，在此同时，气泵则通过弯管和输气软管向喷气清洁机构的内部输送气压，随后输入的气压则通过喷气嘴喷出高压吹向除尘袋，有效地将除尘袋上的灰尘吹落至储存仓的内侧存储，通过此方式有利于进一步提升了清灰的效果，保证了更加完全的清灰工作。

地下矿山组合式采矿方法 874

 0

本发明公开了一种地下矿山组合式采矿方法，在矿体上盘施工上盘沿脉巷道(10)，在矿体下盘施工下盘沿脉巷道(1)，在矿体上盘施工上盘穿脉巷道(11)，在矿体下盘施工沿脉巷道(2)，在上盘矿体内施工通风行人天井以及分段凿岩巷道(13)，在上盘矿体内施工中深孔，爆破后的矿石经分段空场法矿房的分段空场法矿房出矿进路运出采场；当分段空场法矿房回采完毕并充填后，再开采位于下盘矿体的阶段空场法矿房，在凿岩硐室(4)内向下施工下向深孔(6)，爆破后的矿石经阶段空场法矿房出矿进路(5)运出采场。本发明方法具有安全性好、易于施工、资源回收率高等优点，特别适合在围岩十分破碎的厚大急倾斜矿体地下矿山中推广应用。

急倾斜极薄矿脉削壁充填采矿法采场结构布置方式 669

 0

本发明公开了一种急倾斜极薄矿脉削壁充填采矿法采场结构布置方式，从两侧人行通风天井沿着底柱(15)上边界向矿块内部掘进拉底空间，在中段运输巷道(10)靠近矿体上盘一侧向上掘进若干顺路溜井作为溜矿井，分别在上、下盘削壁围岩(8)钻凿削壁孔(4)，在极薄矿脉(1)钻凿落矿孔(9)，在矿岩接触面(2)钻凿预裂孔(3)，崩落后的上、下盘削壁围岩(8)形成废石充填体(6)，再用尾砂胶结充填形成尾砂胶结充填体(5)，最终形成“尾砂胶结充填体(5)－废石充填体(6)－尾砂胶结充填体(5)”的混合充填体。本发明提高了混合充填体强度，实现控制围岩变形目的，并利用尾砂胶结充填体(5)作为落矿平台，避免了矿石二次贫化。

采矿设备用节能环保的除尘装置 603

 0

本实用新型公开了除尘器技术领域的一种采矿设备用节能环保的除尘装置，包括箱体，箱体连接有进气管，进气管内壁有直板，直板上有风机，箱体内有横板和喷洗箱，横板上有旋风管，旋风管之间有中间管，左侧旋风管的出气端有出气通管，喷洗箱侧壁底部固定连接有出水管，箱体外壁固定连接有过滤箱和控制器，过滤箱内固定连接有支撑板，支撑板上摆放有滤板，过滤箱外通过安装板固定安装有出液泵，出液泵两端固定连接有回流管和出液管，出液管上均匀固定连接有喷头，本实用新型通过中间管将旋风管串联起来，使得旋风管可依次对粉尘进行除尘，同时通过液体泵、出液管和喷头相互配合在空气进行喷淋降尘，使得装置除尘效果好。

适于陡坡地形的露天采矿新方法 861

 0

本发明公开了一种适于陡坡地形的露天采矿新方法，将陡坡地形划分为2～4个台阶，采剥作业面沿走向布置，垂直走向方向每14～16m划分一条竖向采剥带L，台阶高度H不大于液压挖掘机(10)的最大挖掘高度的1.5倍，底部装载平台(11)的宽度大于18m，以满足矿用运输汽车(12)作业要求，实行单台阶作业，爆破作业后，采用液压挖掘机(10)自上而下、由外向内轮次往复进行开采，逐步向最终边帮推进，矿石经液压挖掘机(10)自上而下、由内向外翻卸至底部装载平台(11)，经矿用运输汽车(12)外运。本发明具有工艺简单、设备易得、安全可行的优点，有效解决了陡坡地形坡度大，无法修筑运输公路，采用常规台阶式开采时施工难度大的难题。

缓倾斜中厚矿体安全、低成本组合分段采矿方法 984

 0

本发明公开了一种缓倾斜中厚矿体安全、低成本组合分段采矿方法，沿矿体垂直方向每隔10～15m交替布置下分段采场(2)和上分段采场(3)，下分段采场(2)和上分段采场(3)组合成一个回采单元(1)，在回采单元(1)端部划出间柱(4)；下分段采场(2)内以切割天井(10)为自由面形成切割槽，矿石落入堑沟(9)，利用铲运机在装矿进路(8)中装矿，经出矿巷道(7)运搬至矿石溜井(11)中，再下放至运输巷道(12)装车运出。本发明将两个分段采场划成一个回采单元开采，共用出矿巷道、矿石溜井、斜坡道联络道等工程，降低了采准成本，节省了采准工作准备时间，提高了开采效率。采出废石既可加工成建材销售，又为尾砂充填新增堆存空间。

先后采用分段空场法、阶段空场法采矿的井下结构布置方式 1038

 0

本发明公开了一种先后采用分段空场法、阶段空场法采矿的井下结构布置方式，在矿体上盘施工上盘沿脉巷道(10)，在矿体下盘施工下盘沿脉巷道(1)，在矿体上盘施工上盘穿脉巷道(11)，在矿体下盘施工沿脉巷道(2)，在上盘矿体内施工通风行人天井以及分段凿岩巷道(13)，在上盘矿体内施工中深孔，爆破后的矿石经分段空场法矿房的分段空场法矿房出矿进路运出采场；当分段空场法矿房回采完毕后再开采位于下盘矿体的阶段空场法矿房，爆破后的矿石经阶段空场法矿房出矿进路(5)运出采场。本发明具有安全性好、易于施工、资源回收率高等优点，可有效降低废石混入率、矿石贫化率,特别适合在围岩十分破碎的厚大急倾斜矿体地下矿山中推广应用。
