本实用新型涉及一种变形锚杆锚索监测系统及其监测仪,其包括压力传感器、位移传感器和监测仪表,压力传感器及位移传感器安装于一集成台上,并且与安装在集成台上的监测仪表相连接;位移传感器包括滚动组件、感测装置,滚动组件外绕设一牵引绳,牵引绳的开放端部连接变形锚杆锚索的端部;滚动组件内部还设有一弹性部件以使滚动组件复位;且滚动组件与感测装置连接,当锚杆锚索变形时,能通过牵引绳带动滚动组件转动,感测装置检测滚动组件的位移量,并传输至监测仪表。监测仪表可根据所测得的数据进行声光报警。本实用新型结构简单,使用方便,反馈及时,可有效提高生产效率,减少了矿山安全事故及滑坡等地质灾害事故的发生。

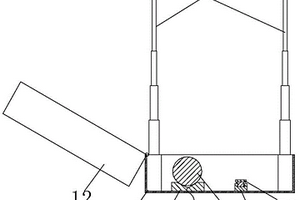

本实用新型提出一种便携岩心箱式拍照平台,包括:便携式箱体,其设有一下部箱体以及一上盖,所述上盖能盖合于所述下部箱体的上开口处,两者相互铰接;伸缩装置,对应设置在所述下部箱体的四角上;遮光罩,能收纳于所述下部箱体内,所述遮光罩具有一下开口,其一侧开设有一视窗,所述遮光罩的顶部对应与所述伸缩装置的上端相连接;照明光源,安装于所述遮光罩内,并位于所述遮光罩的顶部;可移动式测量装置,位于所述下部箱体中,并设置于所述下部箱体的箱底上。本实用新型的便携岩心箱式拍照平台,其便于携带,使用方便,适用于石油地质科研领域岩心及岩石样品拍摄。

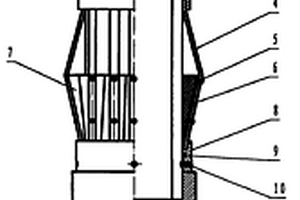

石油、地质系统完井注水泥固井用的一种水泥承托装置由上接箍、本体、滑箍、骨架、铆钉、帆布、弹簧叠片、座套、盘根、固定钉、下接箍、下接头组成:上接箍及本体构成上连接体,下接箍和下接头构成下连接体,将弓形骨架两端分别焊接在滑箍和座套上构成一灯笼体,并在灯笼体的下半部周向镶以弹簧叠片,再在叠片里面周围镶上一层致密耐冲蚀的帆布形似喇叭形,用铆钉固定在骨架上,套入本体上,再将上连接体本体拧入下接箍,将座套靠紧下接箍,用固定钉紧固,座套与本体用盘根密封。该装置解决了现有技术中存在的管外封隔器结构复杂成本高,密封不严,上下串通,成功率低的问题。本实用新型可广泛用于石油、地矿系统完井注水泥固井作业中。

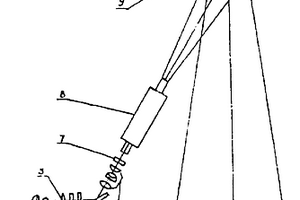

本实用新型是微型计算机智能化岩矿鉴定测试设备。由偏光显微投影装置,数字化板,微型计算机,微型打印机,电源转换器组合而成。偏光显微投影,数字化板和微型计算机三者合理组合是该实用新型的独到之处。具有图象清晰,稳定,不畸变,分辨率高,线性度好,定量准确,多功能,自动化程度高和操作简便等特点。适用于地质,冶金,石油,煤炭,建材和卫生等领域。

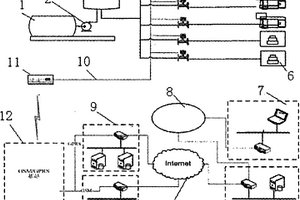

一种柴油机耗能远程控制装置,包括油罐、油泵、架空罐、柴油动力机组、发电机组、流量传感器系统、GPRS远传系统、网络信息系统。柴油动力机组和发电机组由管道与架空罐相连接,架空罐通过油泵与油罐相连接,所述网络信息系统包括与GPRS远传系统传系统通过无线电相连接的基站、与基站电缆连接的GPRS服务中心和GSM短信服务中心、与Internet网相连接的公司监控中心和通过局域网相连接领导及相关部门,GPRS服务中心和GSM服务中心与Internet网相连接。本实用新型具有可靠性高、数字化管理、精确度高、数据源头统一、安全性好、功能多、用途广、节能效果好等特点,广泛在地质勘探、石油钻井、井下作业和油田计量站点以及加油站等计量工作场合中应用。?
本实用新型公开了一种核磁共振测井仪,它包括高压短节、电子节和磁体天线节,磁体天线节与电子节相连,电子节与高压短节相连,高压短节连接有电缆,该电缆穿过高压短节一端固定的马笼头而与地面系统相连,电子节一侧外壁上设有推靠器,该推靠器与磁体天线节设有的磁体和天线处于相对侧。本实用新型测井仪可深入井壁约2.5CM进行探测,敏感区已进入地层冲洗带,测得的地层参数丰富准确。本实用新型测井仪对射频功率要求低,电路结构简单,研发成本低。本实用新型测井仪单侧贴井壁,仪器体积小,纵向分辨率高,适合中国陆相沉积、储层薄的地质条件。
本实用新型涉及一种超低温液化天然气地下储气库,简称LNG,储气库全部建于地下。库体由桩基础和钢筋混凝土形成整体结构,库体筒壁由围幕桩、钢筋混凝土围成并用锚杆锚固,库体底部由基础桩和钢筋混凝土底板构成。库体内根据需要分别安装有圆柱型或球型超低温储罐,储罐之间填充隔热材料,库体底部安装有输气管,库体顶部采用预应力穹顶结构封闭。本实用新型基础稳固,整体强度高,储气量大,可以建设单体或群罐组储气库。具有安全可靠性高、占地面积小、清洁环保、隔热节能、防火防爆、防雷电、抗静电、维护费用低、使用周期长、易于防范恶性事故发生等特点。适合在不同地区不同地质条件下建设液化天然气(LNG)储气库。

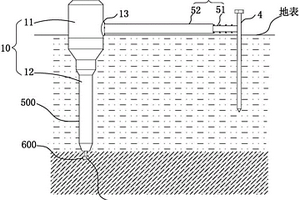

一种超深孔深部位移监测装置,包括注浆钢管、SAA设备、辅助装置部分,装置全部安装在钻孔内,钻孔口预留外置电缆,实现监测数据对外发送,钻孔深度200m以上,首先把SAA设备安装在PVC管内,其次逐节安装注浆钢管、已安装有SAA设备的PVC管、辅助装置并列顺延至孔口,通过孔底注浆钢花管段注浆后形成超深孔深部位移监测装置。本实用新型的优点是:该超深孔深部位移监测装置结合了先进的监测技术与可靠安装工艺的优点,具有结构合理、技术先进、经济合理、安装方便可靠、监测效果好等优势,可实现超深孔监测工作,能够对于大型复杂深厚地质灾害体的稿精度监测,是一种具有发展前途的超深孔深部位移监测技术。
本实用新型提供了一种钻杆倾斜校正装置和上下钻杆设备,涉及地质钻探技术领域,解决了钻杆易倾斜的技术问题。该装置包括第一臂、盖板和用于与所述钻杆连接的第二臂;所述第一臂在校正时与所述第二臂转动的连接,校正后所述第一臂与所述第二臂固定安装;所述盖板的一侧与所述第二臂固定安装,所述盖板的另一侧与所述第一臂可调节间隙的连接以带动所述第二臂转动来校正所述钻杆的倾斜度。本实用新型用于在校正时,能够通过第一臂和第二臂的转动连接,在盖板的另一侧进行间隙调节的过程中实现第二臂相对第一臂的转动,进而能够带动钻杆与第二臂同转轴的摆动,实现对钻杆的倾斜角的校正。

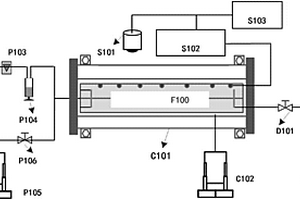

本申请实施方式提供了一种储层气水相对渗透率的确定系统,包括:裂缝性储层模拟装置、压力仓、围压泵、气体注入装置、液体注入装置、气水分离装置,其中,裂缝性储层模拟装置包括两块玻璃平板,在两块玻璃平板的纵向一端设有注入口,注入口与气体注入装置、液体注入装置相连;相对的还设有输出口,输出口与气水分离装置相连;裂缝性储层模拟装置设置于压力仓内;围压泵与压力仓相连,由于该系统的裂缝性储层模拟装置由两块玻璃平板构成,可以较好地模拟裂缝性储层的地质特征,通过透明的储层结构,可以实时监测裂缝中的气水流动状态,以便观测气水饱和度变化,准确地确定气水相对渗透率,解决确定气水相对渗透率不准确的技术问题。

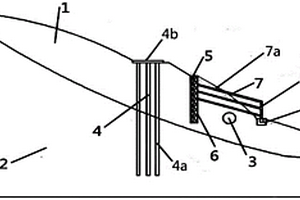

本实用新型提供了一种滑坡地段运营管道工程结构及其组合防护结构,所述组合防护结构包括微型桩群桩、碎石隔墙、渗水管、以及排水沟。微型桩群桩由一排或两排以上的多根花管微型桩单桩构成,被设置在滑坡地段的上部或中部,且具有设置在滑坡地段下方的基岩中的下端;碎石隔墙被设置在微型桩群桩与运营管道之间;渗水管被设置在碎石隔墙靠近运营管道的一侧,并与排水沟连接;排水沟被设置在运营管道远离滑坡地段的所述上部或中部。本实用新型改善了现有管道工程防护技术在地质灾害易发区域适用性差的问题,为滑坡地带运营管道的防治设计与施工提供技术支撑,从而降低管道事故风险。
本申请涉及一种地表变形检测设备及系统,属于地质环境检测领域。一种地表变形检测设备,包括外壳及卡接在外壳上的PCB板;还包括与所述PCB板电连接的控制器、压力传感组件、MEMS加速度传感器及锂电池;其中,所述压力传感组件与控制器电连接,所述传感器组件用于监测地表变形中产生的压力并将电信号发送给控制器;所述MEMS加速度传感器与控制器电连接,所述MEMS加速度传感器用于监测所述检测设备产生的倾角并将电信号发送给控制器;所述锂电池与控制器电连接,用于给所述控制器供电。本申请具有能够实现地表变形中产生的各种压力、位置等多种要素的监测,同时检测设备安装更便捷的效果。

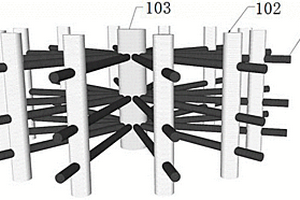

本实用新型提供一种有机污染场地原位水平井群修复系统,涉及污染土壤和地下水修复技术领域,包括:多个修复单元,每个修复单元均包括上下间隔设置的多层水平井、多个垂直井和一个汇水总井;汇水总井和多个垂直井均竖直设置,且多个垂直井均匀分布在以汇水总井为圆心的相同半径长度上;每层水平井的数量均与垂直井的数量相同,且各层的多个水平井均由汇水总井向各垂直井延伸并贯穿连接各垂直井;各垂直井均连接地上注水系统,地上注水系统向水平井内注入药剂,药剂通过水平井渗透进入土壤,对污染场地进行修复。本实用新型中水平、竖直两个修复维度相结合,设计多层水平井,适用于地质条件差、渗透率低的环境,提高了反应效率、减少了药剂浪费。

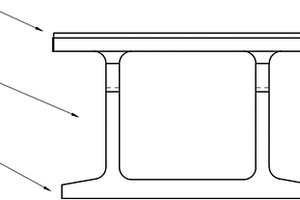

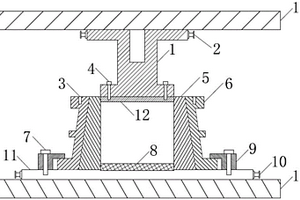

本实用新型属于高放废物地质处置缓冲材料大型砌块制备领域,具体涉及一种缓冲材料圆形砌块分体式压制模具及砌块制备方法。本实用新型中,凹模内衬外壁与凹模座的内壁配合接触,凹模座和凹模内衬构成一个整体凹模;垫块安装在凹模内衬内部,与凹模内衬紧密配合;底板中心位置设有与垫块匹配的凹槽,便于垫块的放置,压板固定安装在底板上,防止凹模座向上移动;凸模座设计成工字型,凸模座的底部与凸模衬板连接,凸模座与凸模衬板构成一个整体凸模,凸模和凹模配合连接。本实用新型能够压制直径为0.4~0.6m,高度为0.2~0.5m,干密度为1.4~1.9g/cm3的工程尺度的缓冲材料大型砌块样品,为开展地下实验室缓冲材料现场原位试验提供原料基础和技术支撑。

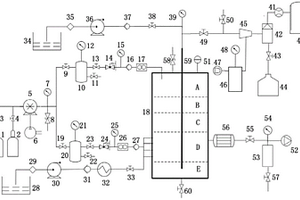

本实用新型公开了一种超重力水合物研究实验系统,包括用于储存CH4气体或CO2气体的第一气瓶以及用于储存N2气体的第二气瓶,第一气瓶和第二气瓶分别通过第一阀和第二阀连接至气体增压泵,气体增压泵的出口通过第一压力计连接至三个支路,可以模拟海底水合物储层及其上下地质环境,通过开采井降压、注热等方法来改变天然气水合物储层的温‑压环境,即水合物相平衡条件,将固体水合物在储层原位分解成天然气和水后,再通过开采井将天然气采出,从而研究有关因素对水合物分解的影响规律。
本实用新型公开一种海上作业定位系统及其沉桩水下导向定位装置,该沉桩水下导向定位装置包括至少三个通过定位架连接的套筒,还包括与每个所述套筒相应设置的防沉板和至少三个可伸缩撑杆,其中,所述防沉板位于相应所述套筒的下方,所述至少三个可伸缩撑杆相对于相应所述套筒周向间隔设置,每个所述可伸缩撑杆的两端分别与所述防沉板和所述套筒铰接。优选地,通过浮筒的设置提供浮力,以减少防沉板对海床面的压力。与现有技术相比,本方案通过结构优化可适用于不同地质条件的海域,在确保沉桩作业的施工精度的同时,能够有效降低施工成本。
本实用新型公开了一种抗震护坡装置,包括阻挡部、连接部和固定部;所述阻挡部包括挡板,所述挡板竖立设置于装置前部;所述固定部包括固定板,所述固定板与所述挡板平行设置,所述固定板通过所述连接部与所述挡板相连接;所述连接部的高度不超过所述挡板高度的1/2,所述连接部靠近所述挡板的一端向上凸出形成装配沿,所述装配沿的高度不超过所述挡板高度的1/2。本实施例公开的护坡装置暴露在外部的阻挡部通过连接部连接至深埋于碎石中的固定部,在发生地震等地质灾害时,阻挡部不易发生位移,使得装置整体及装配体具备良好的抗震性能。

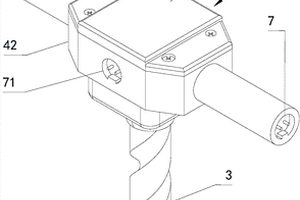

本实用新型涉及地质勘探技术领域,尤其涉及一种检波器及地震勘探仪器。该检波器,包括动力装置、检波元件和检波头;所述检波头包括相对应的首端和尾端;所述动力装置的输出轴驱动连接所述检波头的首端,以使所述检波头绕自身的轴线转动;所述检波元件外套在所述动力装置的输出轴上,用于检测所述检波头的波动信号;所述检波头的表面设置有凹槽,所述凹槽沿所述检波头的轴线呈螺旋线,并在所述检波头的尾端开口。该地震勘探仪器包括检波器。本实用新型的目的在于提供检波器及地震勘探仪器,以解决现有技术中存在的检波器检测效率低、不容易安置到工作区中的技术问题。
本实用新型公开了一种架空地线落线装置,包括第一定滑轮、牵引装置、第二定滑轮、第一支架、第二支架、第三定滑轮和拉紧带,其中,第一定滑轮固定在悬挂角钢的顶端,牵引装置自下而上绕过第一定滑轮后与架空地线的一端固定连接,第一支架固定在悬挂角钢的一侧,第二定滑轮固定在支架上,第二支架设置在输电线路上,第三定滑轮固定在第二支架上,拉紧带的一端固定在悬挂角钢上且位于架空地线的下方,拉紧带沿输电线路的外侧设置且绕在第二定滑轮和第三定滑轮上,且其另一端固定杆塔的下部,且位于输电线路的下方。本实用新型提供的架空地线落线装置可以避免落线时受到地形和地质限制。
本实用新型提供一种光缆与油管管道同孔回拖穿越装置,应用在所述油管管道上,所述装置包括:卡瓦,所述卡瓦设置在所述油管管道的一侧,用于支撑复合管;复合管,所述复合管通过第一钢丝固定在所述卡瓦上;第二钢丝,所述第二钢丝密封在所述复合管内;管道托头,所述管道托头设置在所述油管管道的一端,当通过所述管道托头牵引所述油管管道穿越河道之后,通过所述第二钢丝将所述光缆从河道一岸拉到所述河道另一岸,实现所述油管管道与所述光缆一次穿越河道,如此,在滩涂地质条件下,可实现光缆与油管管道同孔穿越回拖,减少了穿越次数,降低施工成本及施工时间。

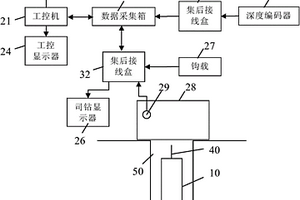

本实用新型公开了一种π随钻测井系统,它包括地面系统和井下仪器串。地面系统包括数据采集箱、工控机、地面压力传感器、深度编码器,该地面压力传感器设于放置在井口的泥浆循环系统的管道内壁上,地面压力传感器、深度编码器与数据采集箱连接,数据采集箱与工控机连接。井下仪器串包括从上到下依次组装相连的主阀、泥浆脉冲发生器、井下发电机、整流器、驱动器、存储器、探管、伸缩短节、随钻声波仪、井径校正中子仪、随钻密度仪、电阻率仪、伽马仪。本实用新型可对声波、中子孔隙度、密度、电阻率、伽玛值进行全面测量,实时获得的井斜、方位、钻具工具面等地层参数真实、精准,可实现地质导向功能,钻井周期短,运行费用低,风险小。
一种自带旋喷钻头的成束钢绞线锚杆,由成束钢绞线、锚板、锚头组成,锚板周边用锚头固定成束钢绞线,锚板开有中心圆孔,圆孔内穿有旋喷钻头和钻杆,钻杆外壁固定有环形限位钢板及滑动环,旋喷钻头内设有浆液管和喷嘴。优点是:将高压旋喷技术和地质钻机有机结合,利用高压旋喷强大的压力将土体和水泥浆就地混合成水泥土,其直径的大小可控性较好。由于锚杆直径是通过高压泵调整压力的大小来实现的,故锚杆直径可达300mm-800mm。由于钢绞线通过厚钢板锚固于端部,抗拔力是依靠钢绞线与钢板共同将水泥土柱体拉住,故锚杆抗拔力很大。适用于各类土层,尤其适用于深厚淤泥、软土、黏土、砂土、饱和流塑黏土层及有丰富地下水源的土层中施工锚杆。

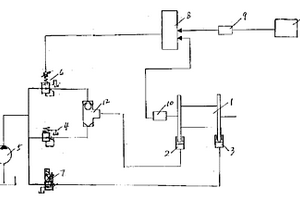

一种用于各种类型的石油钻机和地质钻机的盘式刹车—自动送钻一体化装置,包括开式刹车钳2、闭式刹车钳3、比例阀6、二位三通电磁阀7等,开式刹车钳2的钳缸通过棱阀12、司钻阀4与液压源5连接,闭式刹车钳3的钳缸通过二位三通电磁阀7与液压源5连接,比例阀6安装在棱阀12、液压源5之间与司钻阀4并联且与控制器8连接,装置可达到两个关键性目的:一个是制动,另一个是恒钻压下的钻头自动进给。
一种海淤泥地带污水管网顶管施工装置,其包括:顶管油缸及其液压站,顶铁,砼管,导轨,护套,顶管加力装置,导向砼管,顶冲工作头和吊车;工作头包括第一工件和第二工件,第一工件和第二工件承扦连接后具有相对间隙,用根螺栓固定成为一个整体,放在导向砼管的头部,第一工件具有个千斤顶,顶点顶在第二工件上,当顶管有偏差时,根据偏差方向,松或者紧根螺栓,用不同的顶力调整四个千斤顶,使第一工件和第二工件间调整方向偏移,起到导向作用。所述海淤泥地带污水管网顶管施工装置造价成本低,操作简便,并且施工进度快,特别是在地下水渗透强度大,地质条件差,譬如海淤泥地带的施工区域能够有效地保证施工安全和工程质量。
陆基真实孔径雷达稳定供电平台,包括车底盘,车底盘下方的中部的左侧设有左车轮,车底盘下方的中部的右侧设有右车轮,车底盘上设有自动调平系统,自动调平系统包括4个用于调平车底盘的支撑腿,车底盘的顶部设有底板,底板顶端的后部安装有天线转台,底板顶端的中部安装有数据采集处理装置;车底盘的前端与发电机安装底板的后端铰接相连,发电机安装底板的顶部安装有燃油发电机,发电机安装底板的前端设有用于与车辆相连的牵引装置。其目的在于提供一种可利用自动调平系统快速调整车底盘的水平状态,可在各类地质环境中进行快速安装,有效地对复杂地貌进行长期监测,并可灵活的利用车载平台进行多点位监测的陆基真实孔径雷达稳定供电平台。
本实用新型涉及石油和地质钻井领域,特别涉及一种可增减压的PDC钻头自调节元件。该自调节元件安装在PDC钻头内部,末端的齿柱裸露在钻头外侧,可以根据外界压力的变化自动伸出或回缩。当钻头稳定钻进时,齿柱回缩,实现较大的切削深度,提高钻井速度;当钻头钻进不稳定受到瞬间冲击载荷时,齿柱迅速弹出,抵抗外界的冲击力,以保护PDC钻头切削齿。实现增减压功能的两个活塞及活塞缸的尺寸可以根据需要适当放大或缩小,以实现不同钻井环境下增加压力的倍率调节。增减压部分的连接管路可以根据钻头内部结构不同适当改变具体结构,以实现自调节元件在钻头内部的灵活安装配置。
本实用新型涉及掘锚机技术领域,尤其涉及一种摇臂截割装置及掘锚机,摇臂截割装置包括第一摇臂组件、第二摇臂组件和截割部,第一摇臂组件包括第一摇臂和第一驱动件,第一驱动件与第一摇臂的一端连接,第二摇臂组件的一端与第一摇臂的另一端转动连接,截割部与第二摇臂组件的另一端转动连接。本实用新型通过控制第一摇臂组件与第二摇臂组件的摆动速度及角度,从而控制截割部在待采断面的截割轨迹并提供截割所需的截割力与进刀力,完成截割部对待采断面的截割破岩。摇臂截割装置可以实现掘锚机的机身不左右移动的全断面截割,有利于截割自动化和锚杆锚索快速定位;摇臂截割装置的小型截割部有利于破岩,提升了截割部对地质条件的适应性。
本实用新型涉及建筑工程技术领域,具体涉及一种用于深水裸露基岩密排桩支护施工承台的土围堰,包括围堰主体,所述围堰主体由岸填筑至基坑设计位置,并且边缘超出基坑边缘形成施工平台,所述围堰主体内还设置有咬合桩,所述咬合桩位于基坑设计位置的边缘处,所述咬合桩为圈状。采用本申请的土围堰,咬合桩能够适应各种地层,特别是岩层的支护,形成承台施工的干作业环境,具有良好的推广性;而且,咬合桩和承台桩基的施工在围堰形成的施工平台上,施工过程方便可靠,承台桩基与咬合桩能够同时施工,大幅缩短咬合桩和承台桩基的施工周期,以及方便的保证良好的施工质量;而且咬合桩还提高能承台基础周围地质层的结构稳定性,能够作为防撞体系。
