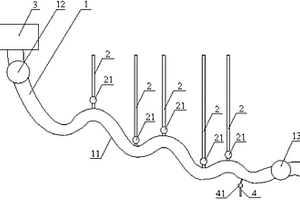

本实用新型提供一种背斜圈闭观测实验装置。本实用新型的背斜圈闭观测实验装置,包括:透明管,其水平设置并且具有由一个以上背斜圈闭形状构成的观测段,在所述透明管内部充满透明颗粒介质,在所述透明管的进口端和出口端分别设有进口阀和出口阀;多个透明细管,其竖直且间隔地设置在所述透明管的观测段上,在每一透明细管的底部分别设有阀门;水箱,其与所述透明管的进口端连通。本实用新型的背斜圈闭观测实验装置能够对背斜圈闭的测压面和聚气过程进行观测,从而便于石油地质学教学的开展。

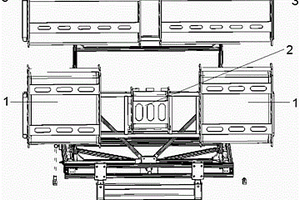

本实用新型涉及一种五通道探地雷达天线探测装置,其特征在于:在探测装置的主梁上通过托架安装两个200MHz天线框(1)、一个400MHz或900MHz天线框(2)以及两个100MHz天线框(3),两个100MHz天线框(3)位于后托架上,两个200MHz天线框(1)位于前托架上,一个400MHz或900MHz天线框(2)也位于前托架上,并且还位于两个200MHz天线框(1)之间。本实用新型作业过程中实现五通道探地雷达天线同时探测,覆盖面广,兼顾深部和浅部的地质信息,提高了探地雷达探测的深度和精度。

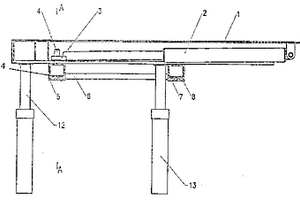

一种组合顶梁液压支架托梁的悬挂推移装置,包括顶梁1、前、后托梁7、5、前、后液压支柱13、12和托梁推进缸2。顶梁1设置于两个前后液压支柱上。顶梁1两侧下部设有工字钢槽。前、后托梁7、5通过托梁连接杆6连接。前、后托梁7、5内装有板弹簧8,一凸起1 4设于板弹簧8中部上侧。板弹簧8两端的穿销10插入顶梁1两侧的工字钢槽中,并由滑块9、安全销11固定,将顶梁1和前、后托梁7、5连在一起。后托梁5上设有一个竖轴4。托梁推进缸2前端的推进缸前铰链3的孔套装于后托梁5中部的竖轴4上,可相对竖轴4上下滑动。托梁推进缸2的后端与顶梁1前端铰连。本实用新型优点是,使用时更能适应复杂地质要求,并带有安全机构。

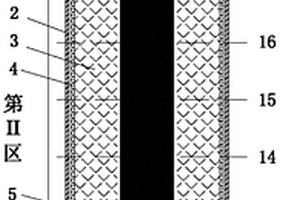

本实用新型属于高放废物地质处置缓冲材料多场耦合性能研究领域,具体涉及缓冲材料多场耦合实验台架中传感器的布置结构。目的是为缓冲材料热-水-力-化学多场耦合大型实验台架的成功建造,并揭示缓冲材料在多场耦合条件下的行为提供必要前提。本结构根据实验台架中加热器的位置,在压实的膨润土块体层中自下而上划分3个不同的监测区,每个监测区中再细划分出不同的监测层,监测层是垂直于试验台架纵轴的横截面。其中,底部监测区划分出2个监测层,中部监测区划分出4个监测层,上部监测区划分出2个监测层,除了位移传感器要贯穿数个监测层外,土应力传感器、空隙水压力传感器、温度传感器、温湿度传感器和电化学腐蚀传感器都位于监测层内。

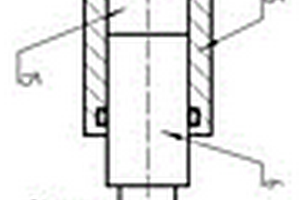

本实用新型公开了一种取芯工具内藏式岩芯爪。特别是一种适合硬、中硬、软、松散、破碎地层取芯的内藏式岩芯爪,取芯过程中形成的岩芯能割断并承托岩芯。该内藏式岩芯爪适合于石油、地质、水文、煤矿等钻井中的各种地层的取芯工作。如图3所示,一种取芯工具内藏式岩芯爪由岩芯爪主体1、岩芯爪片2、岩芯爪铆钉3、外筒4、内筒5组成。当工具入井后,取完岩芯后取芯工具上提割芯,如在硬、中硬地层中,由卡箍式岩芯爪卡死并割芯,当遇松散、软、破碎地层时,由于卡箍式岩芯爪不起作用,这时随着内筒5上行,一种取芯工具内藏式岩芯爪内的岩芯爪片2被释放出来,并向内筒5中心收缩,承托内筒5中的岩芯。当取芯工具继续上行,内筒5带动取芯工具外筒4一起上行,岩芯随取芯工具一起带到地面,完成取芯工作。?
本实用新型公开了一种车载式房屋,包括机动车和安装于机动车上的房屋,所述机动车包括驾驶舱、车轮和安装于车轮上的载货板,所述房屋安装于载货板上,房屋设置有与外界相通的门。所述房屋包括多个房间,相邻的房间之间设置有相互连通的门。所述房屋由卧室、起居室、厨房和卫生间组成,卧室、起居室、厨房和卫生间分别为独立的封闭结构。所述机动车为燃油机动车或电动机动车。本实用新型比起现有车载式房屋,具有机动性强、自动化程度高、可利用面积大、使用成本相对较低等特点,既可作为野外生活就寝之用,也可作为办公场所,为部队、地质勘察、林业调查等部门及行业改善野外生活、增强机动性、提高工作效率和服务质量提供了较好的后勤保障设备。
本实用新型公开了一种快速脉冲器测量装置,包括脉冲器驱动控制盒、转轴、扭矩传感器、扭矩显示屏和固定座,脉冲器驱动控制盒与脉冲器本体电连接,脉冲器本体主轴的输出端与转轴的一端连接,转轴的另一端与固定座连接,扭矩传感器安装在转轴上,扭矩传感器与扭矩显示屏连接。本实用新型属于地质钻井技术领域,本实用新型的目的在于解决现有技术中无法对脉冲器进行准确检测的问题。达到的技术效果为:整个装置结构简单,组装便捷,能够在地面上模拟井下脉冲器动作及信号传输,能够对脉冲器的技术参数、性能指标在下井前进行全面的检测和了解,确保仪器下井后的井下作业安全可靠。

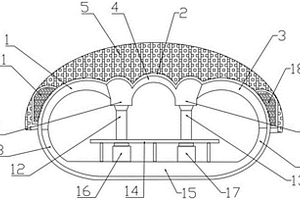

本实用新型提供了一种适用于富水砂层FRP夹层拱‑钢管混凝土柱暗挖主体结构,属于暗挖主体领域。为了解决现有暗挖主体利用钢筋混凝土外部结构不适用富水砂层地质,主体耐腐蚀性能较低,使用寿命相对较短的问题。本实用新型包括开挖成型的暗挖主体结构,顶部为第一拱段、第二拱段和第三拱段依次连接,拱部侧段下端与仰拱连接,第一钢管混凝土柱和第二钢管混凝土沿暗挖主体结构纵向长度方向依次布设,第二拱段、拱部侧段和仰拱上均设置有二次衬砌结构,第一拱段和第三拱段为FRP夹层拱。本实用新型设置FRP夹层拱和钢管混凝土柱,具有良好的抗腐蚀和抗疲劳性,可以在酸、碱、氯盐和潮湿的环境中长期使用,尤其适用于富水砂层,延长暗挖主体使用寿命。
本实用新型属于高放废物地质处置缓冲材料大型砌块制备领域,具体涉及一种米级尺度缓冲材料圆形砌块压制模具。本实用新型中,凹模座为半圆形,两个凹模座构成圆形凹模;凹模内衬构成圆形内衬布置在凹模座的内壁上;凹模内衬和凹模座安装在底板上;凸模座底部安装有凸模衬板,凸模座与凸模衬板构成一个整体凸模;定位挡安装在底板凹槽内;凹槽内加工有螺栓孔,压板放置于定位挡的上面,通过螺栓将其紧固;凹模放置在底板上,通过定位挡限位。本实用新型可压制直径为1.2~1.6m,高度为0.2~0.5m,干密度为1.4~1.8g/cm3的工程尺度的缓冲材料大型砌块样品,为开展地下实验室缓冲材料现场原位试验提供原料基础和技术支撑。

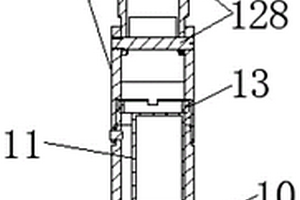

本实用新型提供了一种地表深部位移监测装置,涉及地质灾害、边坡、建筑业、轨道交通、施工安全监测技术领域,包括至少一个管体、至少一个传感器和至少一个万向节连接器;所述管体的端部设置有卡槽,所述传感器上设置有与所述卡槽相配合的凸起,所述传感器位于所述管体内,且所述管体上设置有第一连接部;所述万向节连接器上设置有第二连接部,所述第二连接部与所述第一连接部相连接,以使相邻的所述管体之间相连接。本方案中,通过万向节连接器和管体的设置可使传感器不依赖测斜管导槽定向,从而避免了现有技术中测斜管受到孔壁侧向岩土层推力作用产生变形或剪断,传感器无法下到测点位置进行测量导致中断监测的情况发生,结构简单,成本低廉。

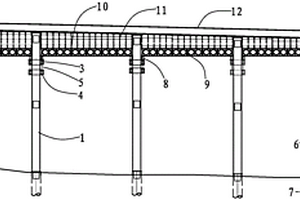

本实用新型提供一种组合式现浇箱梁支架系统,桥梁的每个中桥墩上安装有上抱箍和下抱箍,上抱箍和下抱箍的牛腿间设有支撑杆,靠近桥梁每个边墩分别设一钢管立柱,钢管立柱的底部支撑在地面混凝土基础上,横桥向上抱箍及钢管立柱顶部分别搭设承重横梁,顺桥向在每跨的两承重横梁顶部搭设贝雷纵梁,在贝雷纵梁上横桥向搭设分配梁,分配梁上安装满堂支架,满堂支架顶部安装现浇箱梁模板系统。本实用新型适用于山区地形条件复杂、地基处理难度大、墩柱较高等地质条件,结构简单,材料投入少,安全性高。

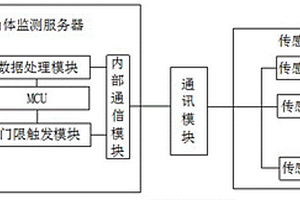

本实用新型提供一种用于山体滑坡监测的多传感器互动监测系统,涉及地质灾害监测技术领域。本实用新型基于山体监测服务器,至少一个传感器网络,以及通讯模块构建山体滑坡监测系统,利用传感器网络采集滑坡体不同监测点的数据,然后将数据传输到山体监测服务器进行解算,控制传感器进行参数调节,改变传感器的数据采集频率。该方案自动化地建立了不同滑坡体多个传感器之间的联系,提高了传感器之间的互动性和协同性,并且自动、及时、同步地对多个传感器进行参数调节,提高了山体滑坡监测系统的自动化程度。

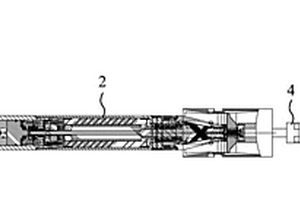

本实用新型提供了一种新型旋转导向钻进设备,涉及地质钻探设备技术领域,解决了旋转导向工具方式单一、无法满足目前导向钻井需求的技术问题。该新型旋转导向钻进设备,包括圆筒外壳、压力控制系统和导向控制系统,导向控制系统设置在圆筒外壳一端,且与穿设在圆筒外壳内的第一连杆传动连接,以控制第一连杆的运动实现钻头的导向;压力控制系统设置在导向控制系统一端,以控制流过压力控制系统、导向控制系统和圆筒外壳的钻井液压力;第一连杆另一端通过转动组件与圆筒外壳转动连接,且第一连杆末端穿出圆筒外壳后与钻头盒连接。本实用新型将推靠式与指向式导向技术相结合有效增加造斜角度达到对造斜效率的提升。

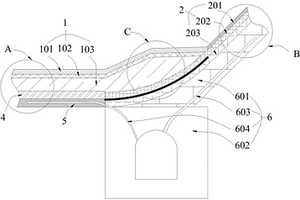

本实用新型公开了一种水工防渗结构,涉及到水利工程技术领域。本实用新型通过设置同属柔性结构的黏土防渗复合层、沥青混凝土防渗复合层,使得该防渗结构对地形地质条件适应性好、基础条件要求低且经济合理。并且,通过防渗层、整平胶结层和黏土防渗复合层依次叠合形成连接段的方式可以避免设置结构缝,增加了结构的稳定性。渗流排水机构的设置使得该防渗结构组成了以防为主、排水通畅的综合防渗体系,既能保证该防渗结构的防渗效果,又防止了不可避免的少量渗水对防渗结构产生反向压力,能够提高防渗结构的使用寿命。

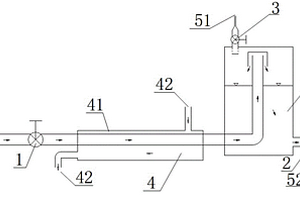

本实用新型涉及气体处理技术领域,公开了一种气体分离装置及气体采集系统,气体分离装置包括冷凝器和气液分离器,冷凝器包括换热接触的第一通道和第二通道,第一通道的第一端通入待分离气体,第一通道的第二端与气液分离器的入口连接,第二通道中通入冷凝介质,气液分离器的顶部设有出气口;气体采集系统包括水槽、集气瓶和该气体分离装置,集气瓶倒扣于水槽中,集气瓶与气液分离器的的出气口连接。本实用新型实施例在高温蒸汽井中,能够提供可靠的气体分离和采集装置,进而准确了解气体组分,对开发和保护提供必要地质资料;且本实用新型制作简单,成本低廉,使用方便,易于推广。

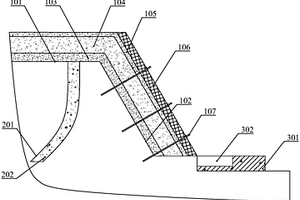

本实用新型涉及生态修复技术领域,尤其是涉及一种矿区生态环境修复系统。包括边坡和设置在所述边坡上的矿井,所述矿井内设置有填充层;所述边坡包括顶面和斜面,所述顶面、所述斜面的表面从下至上依次设置有隔水层、土壤改良层和种子层;所述斜面上还设置有护网,所述护网设置在所述种子层的表面上,所述护网与所述边坡之间固定连接有锚杆。本实用新型提供的一种矿区生态环境修复系统,实现矿区地质灾害的治理,生态环境的修复。
本实用新型公开了一种下穿电力隧道的暗挖主体,包括导洞体、注浆加固区、电力沟和两层双跨的主体导洞,所述两层双跨的主体导洞由六个导洞体组成,两层双跨的主体导洞中部由中板分隔为上下两层结构,地下一层为站厅层,地下二层为站台层,站厅层内的3个导洞体由顶拱连接,导洞体通过桩顶冠梁与边桩顶端连接,边桩底端通过条基连接底板结构,底板结构上连接站台层的3个导洞体,两层双跨的主体导洞顶部暗挖有电力沟;暗挖通道平顶密贴下穿电力方沟,适应于施工环境复杂,顺行及横穿的管线众多的地质条件施工使用,方便对扣拱二衬施工,采取注浆处理措施预防土体的含水和软化情况,及时对结构背后压注水泥浆液,保证管线的安全。

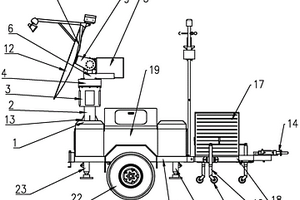

陆基真实孔径雷达稳定平台系统,包括车底盘,车底盘下方的中部的左侧设有左车轮,车底盘下方的中部的右侧设有右车轮,车底盘上设有自动调平系统,自动调平系统包括4个用于调平车底盘的支撑腿,车底盘的顶部设有底板,底板顶端的后部安装有天线转台,底板顶端的中部安装有数据采集处理装置;车底盘的前端与发电机安装底板的后端铰接相连,发电机安装底板的顶部安装有燃油发电机,发电机安装底板的前端设有用于与车辆相连的牵引装置。其目的在于提供一种可利用自动调平系统快速调整车底盘的水平状态,可在各类地质环境中进行快速安装,有效地对复杂地貌进行长期监测,并可灵活的利用车载平台进行多点位监测的陆基真实孔径雷达稳定平台系统。

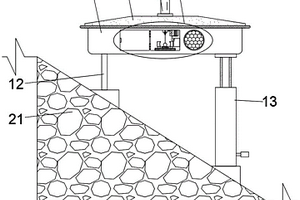

本实用新型涉及一种边坡监测预警装置,包括安装于坡体坡面上的水平监测台,所述监测台上还安装有语音播放器以及用以控制语音播放器的控制电路,所述监测台内部设置有安装腔,所述控制电路上设置有位于安装腔内的摆动开关装置,所述摆动开关装置包括通过导线吊挂在所述安装腔内顶部的金属球,所述导线连接到所述控制电路中,金属球的旁侧设置有通过金属球摆动后与金属球接触以接通控制电路的触片。本实用新型边坡监测预警装置结构稳定,不易损坏,所有的部件都设置在监测台内部,受外界因素影响小,精度高,耐久性好,可自动实现对边坡地质灾害的实时检测和预警工作,确保边坡工程的长期稳定与安全性。

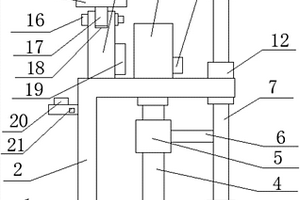

本实用新型公开了一种土壤采集装置,涉及地质勘测技术领域,包括底座,所述底座向上设有L型的固定架,所述固定架上设有电机,所述固定架上还设有给电机供电的太阳能装置,所述底座上还设有固定座,所述固定座上设有丝杠,所述丝杠的一端与固定座通过轴承转动连接,另一端与电机的输出轴连接,所述固定架上还设有取样杆,所述取样杆的下端穿过固定架,所述丝杠上设有与丝杠螺纹配合的丝杠螺母,所述丝杠螺母与取样杆之间设有连杆,所述取样杆的下端设有取样筒,所述取样筒的外壁上还设有向上开口的环形筒,此设计,取样量足,操作简单,自动化程度高,节约人力,取样方便快捷,且采用太阳能装置给电机供电,节约能源,也便于户外使用。

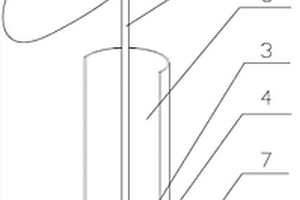

一种地下结构泥浆取样装置,由平面底盘、导向杆、测绳、滑动套以及滑动套上通过四根连杆焊接无盖无底的取浆筒构成。取浆筒底部外表面设有密封圈。平面底板通过导向杆与测绳连接,滑动套套在导向杆上并在导向杆上可以滑动,依靠取浆筒的重力,取浆筒通过滑动套在导向杆上向下滑动与平面底盘贴合连接构成一个采集泥浆样品的“桶”,取浆筒与平面底盘的贴合连接处通过密封圈密封,可防止漏浆。本实用新型结构简单、设计合理。利用本实用新型的地下结构泥浆取样装置,可以在施工现场根据实际需要提取任意深度的泥浆样品进行检测,做到对不同深度,不同地质情况的泥浆准确取样,实时监测,完全保证了施工质量及安全。

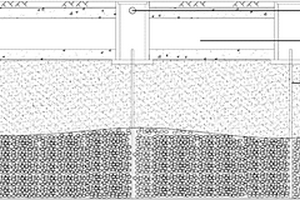

本实用新型公开了一种雨水存蓄与渗透的排水系统,其包括钢带波纹管蓄水体、透水检查井、透水碎石层、竖向渗管和进水管;所述钢带波纹管蓄水体采用钢带波纹管横向铺设而形成,所述钢带波纹管上开设有通孔;所述透水检查井为侧壁透水的砖砌检查井,砌筑于钢带波纹管蓄水体两端;所述透水碎石层堆放于钢带波纹管蓄水体和透水检查井四周;所述竖向渗管竖向设置,上部深入透水检查井中,下部伸至透水性能较好的地质结构层。本实用新型涉及海绵城市建设技术领域,通过雨水调蓄设施与渗透设施有机融合,在满足雨水调蓄功能的同时可实现雨水的自然渗透消纳。
本实用新型提出了一种磁悬浮真空隧道运输系统,其特征在于隧道悬浮于水中,隧道内部为真空状态,隧道上设置有真空泵,两端均与隔离舱相连,隧道中部的浸水段设置有水泥配重,隔离舱上部安装有隔离舱盖,隔离舱盖能够自动旋转开启和闭合,隔离舱与预真空舱相通,在离舱与预真空舱的通路中间设置有真空阀门,预真空舱上设置有真空泵,隔离舱的上方设置有小车吊臂和吊钩,隔离舱的一侧设置有小车站台;有益效果是工程造价低,施工难度小,施工周期短,抗震性能好,地质风险小,环境破坏小,运行成本低,运行速度快,应用前景广,具有非常广阔的商业前景,即可以填补相关技术空白,又可产生较大的社会效益与经济效益。
一种防洒送样筐,属于稠油热采油井技术领域。盖框为框架焊接成四框的矩形状结构,盖框的两侧框分别与把手连接,筐体为框架焊接成立体矩形状结构,筐体连接层架和固定板,盖板适配在盖框的矩形状结构中,固定板通过连接盖框将盖框与筐体固定连接;层架连接档板,筐体的底部连接底板。本实用新型的优点是底板和档板上放置油样容器,盖板盖在上层的油样容器上。适用于所有取样后的送样工作,确保了稠油热采油井地质资料齐、全、准,维护了现场取样操作人员身体健康,确保了油田生产安全生产,减少员工接触化学品(原油)机会,有利于员工的身体健康,维护了油田的安全生产,应用前景非常广泛。

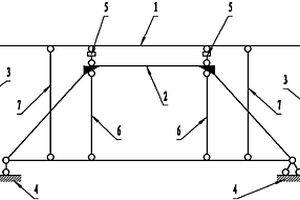

本实用新型提供了一种刚架梁组合支架,包括主梁(1),主梁(1)的下方设有用于支撑主梁(1)的刚架(2)和两根立柱(3),两根立柱(3)分别设置在主梁(1)的两端,刚架(2)设置在两根立柱(3)之间,刚架(2)的一端通过固定铰支座与基础(4)连接,刚架(2)的另一端通过活动铰支座与基础(4)连接,主梁(1)和刚架(2)之间设有高度调节装置(5)。该刚架梁组合支架可以满足特殊的地质或环境条件,而且经济合理、安装拆除快捷,该支架同样可用于满堂支架或梁式支架方案可使用的桥位制梁工程。

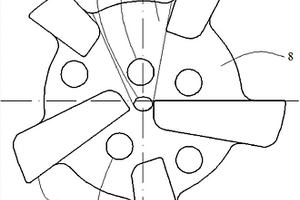

本实用新型的一种具有无中心切削结构的PDC钻头,冠部结构中心向内凹陷并设置有限位器,冠部结构具有5个刀翼,单个刀翼侧面轮廓线上的内直线段通过圆弧段平滑过渡至外直线段,侧面轮廓线上设置有切削齿,相邻刀翼之间设置有流道和水眼,在有效破岩的同时,能够形成大粒径岩屑,减低了钻头的磨损,增加了机械钻速,延长使用寿命,提高地质录井岩性判断的准确性,减少起下钻次数。
本实用新型公开了一种城市道路和地下管道隐患的检测装置,通过检查井把管道机器人和发射模块放入管道内,管道机器人可以承载发射模块移动,管道机器人的移动通过管道机器人控制器控制,在管道对应的地面布设数据接受传感器。数据接收传感器收到的数据通过线缆连接至数据采集器。本实用新型提供了一种道路与地下管道同时布设检测装置,通过联合探测,能够准确获知管道健康状况和周围土层地质状态。
本实用新型涉及一种高坝深层抗滑稳定性评估系统。所述系统由数据采集装置、数据传输设备、数据分析设备和监控装置组成。数据采集装置自动采集高坝服役过程中的深层地质、自然环境和结构性能参数信息,通过数据传输设备将采集到的信息传输至数据分析设备,数据分析设备对信息进行处理,评估高坝深层抗滑稳定性,最后将评估结果传送至监控装置实现数据的可视化及预警。所述系统的优点在于实现了高坝深层抗滑稳定性监测、传输、分析、预警和显示的实时性和同步性,从而保证了高坝在服役过程中做到风险提前预警、提前处理,确保了高坝的安全运行。
一种低温热源驱动的吸收式地源热泵系统,由单效吸收式热泵/制冷一体机、地下埋管换热器和低温热源组成,可利用70℃以上的低温廉价热源驱动,夏季利用井水冷却进行高效供冷,冬季利用井水提取地下土壤热量用于高效采暖,无需冷却塔,整个地源热泵——空调系统全年能源综合利用效益比常规电压缩式地源热泵系统有较大提高,对于具备地质条件和廉价热源条件的地区解决全年空调问题具有良好的经济性和实用性。
