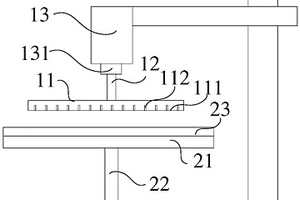

研磨机 957

 0

本实用新型提供了一种研磨机，包括：吸附盘、第一转轴、真空泵、研磨盘和第二转轴。其中，吸附盘呈矩形，包括吸附端面，吸附端面上设有吸附孔，吸附孔用于将待磨件进行吸附；第一转轴为空心轴，第一转轴与吸附盘远离吸附端面相连；真空泵与吸附盘相连，连轴套套设于第一转轴的一端，以使第一转轴与真空泵转动连接；研磨盘设置在吸附盘的下方，研磨盘上设有打磨件，打磨件用于对待磨件进行打磨抛光处理；第二转轴与研磨盘相连。本实用新型所提供的研磨机尤其适于制作大幅面岩心标本切片，不容易使大幅面岩心标本切片在打磨抛光过程中损伤或损毁，并可以较大程度上保存岩心上的完整性，以有效避免地质资料的浪费。

注浆套管的支撑装置 646

 0

本实用新型涉及地质勘探领域，提供一种注浆套管的支撑装置。注浆套管的支撑装置，设于注浆套管内，所述支撑装置包括：连接杆，所述连接杆沿所述注浆套管的轴向延伸；支撑组件，所述支撑组件沿所述连接杆的轴向设置多组，每组所述支撑组件包括多个支撑件，所述支撑件均匀分布于所述连接杆的外周并向所述注浆套管的方向延伸。本实用新型提供的注浆套管的支撑装置，有效支撑注浆套管，抑制注浆套管的变形，增长注浆套管的寿命。

钻孔分层试验传感器的井下固定装置 944

 0

本实用新型属于钻孔水文地质试验领域，具体涉及一种钻孔分层试验传感器的井下固定装置，该装置包括引线器a、顶部封隔器、引线器b、P3传感器、P2传感器、底部封隔器、P1传感器、底端保护罩和引线器c；其中，引线器a固定连接在顶部封隔器上方，引线器b固定连接在顶部封隔器下方，P3传感器和P2传感器捆扎在引线器b下方，顶部封隔器与底部封隔器之间通过管路连接，引线器c与底部封隔器的顶部固定连接，底端保护罩固定连接在底部封隔器的底部，P1传感器安装在底端保护罩中。本实用新型优化测压管注水方式，改进了井下装置安装的安装效率，提高了传感器的水头压力和地下水温度测量数据的可靠性。

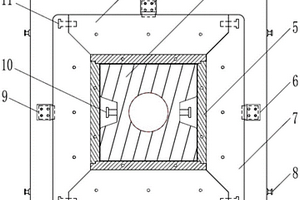

米级尺度回填材料大型方形砌块压制模具 894

 0

本实用新型属于高放废物地质处置缓冲回填材料大型砌块制备领域，具体涉及一种米级尺度回填材料大型方形砌块压制模具。本实用新型中，2个凹模座一与2个凹模座二交叉连接，构成方形结构，凹模内衬安装在凹模座一和凹模座二的内壁，凹模座一、凹模座二、凹模内衬构成一个整体凹模；凸模座的底部安装有凸模衬板，凸模座与凸模衬板构成一个整体凸模，凸模和凹模配合；定位挡安装在底板的凹槽内；压板放置于定位挡的上面紧固；凹模放置在底板上，通过定位挡限位。本实用新型为开展地下实验室缓冲回填材料现场原位试验提供原料基础和技术支撑。

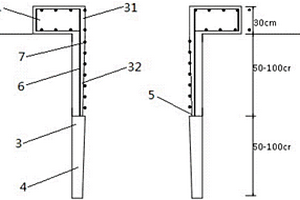

铁路桥梁挖孔桩护壁 618

 0

本实用新型提供一种铁路桥梁挖孔桩护壁，包括锁口梁和挖孔桩侧壁上的护壁本体，锁口梁位于地平面之上，护壁本体包括孔口护壁段和孔内护壁段，孔口护壁段和孔内护壁段相互连接为一体，所述孔口护壁段位于锁口梁的内侧，孔内护壁段整体由若干锥形管节依次连接形成，管节的管径从上至下减缩，上、下管节的连接处因管节的上、下管口的管径差异形成错台，此外，护壁本体中，至少位于孔口上的管节为钢筋混凝土管节，其中的钢筋包括埋设在混凝土中间隔设置的竖向钢筋和横向钢筋环。本实用新型通过管节长度变化以及管节的混凝土种类，改变护壁的强度，很好地应对不同的地质情况，不仅灵活多变，而且在不影响施工质量的情况下，达到节省人力物力的目的。

油井注汽参数测试仪器及系统 990

 0

本实用新型公开一种油井注汽参数测试仪器及系统，该油井注汽参数测试仪器包括：用于测试井下温度的温度传感器；用于测试井下温度的导压组件；所述导压组件包括隔热壳体、压力传感器、以及毛细管；所述压力传感器位于所述隔热壳体内；所述压力传感器通过所述毛细管通入所述隔热壳体外，以测量所述隔热壳体外的压力；与所述温度传感器和所述压力传感器组件相连接的井下单片机，以收集所述温度传感器和所述导压组件所测量数据。该油井注汽参数测试仪器及系统能够解决稠油、超稠油油井生产过程井底温度、压力录取的难题，并能够通过试井分析得到油藏参数，全面认识稠油、超稠油开发特征，指导地质工艺措施实施，满足了超稠油开发动态监测需要。

封孔装置 836

 0

本实用新型涉及地质钻探设备技术领域，提供了一种封孔装置，包括泥浆泵、连接胶管以及钻杆，还包括封孔管；连接胶管的一端与泥浆泵相连，连接胶管的另一端与钻杆的顶端相连；封孔管的管壁开设有若干小孔，封孔管的顶端与钻杆的底端相连。本实用新型实施例提供的封孔装置，通过在钻杆的底部连接封孔管，并且在封孔管的管壁开设多个小孔，使得泥浆的出口不仅仅局限于钻杆的底部；封孔时，泥浆可以从封孔管的底部流出，也可以通过封孔管上的小孔流出，只要不是所有的小孔以及封孔管的底部均被堵塞，就不会影响封孔工作的进行，提高了该封孔装置的可靠性。

岩心裂缝分形计算装置 626

 0

本实用新型涉及油田、矿区地质领域，尤其是一种岩心裂缝分形计算装置。它包括导线、电源、触屏器以及处理器；所述的电源、触屏器以及处理器通过导线连接；所述的触屏器由密集等间距栅格组成；所述的触屏器的栅格是透明的，通过点触栅格可以记录裂缝在岩心的位置。它克服了传统的方法不能简易、准确的计算岩心裂缝的分形特征的问题。

岩屑白光和荧光录井设备 838

 0

本实用新型公开了一种岩屑白光和荧光录井设备，包括图像采集室和框架，在框架上安装有四个链轮，四个链轮垂直均布在一个竖直面内，四个链轮中有一个是主动链轮，由防爆马达驱动，防爆马达固定在框架上；在四个链轮上啮合有封闭链条，在封闭链条上挂有四个均布的样品吊篮，在框架上设有四个均布的工位，一个是位于框架下部中间位置处的接样工位、一个是位于框架右侧部的清洗工位，一个是位于框架上部中间位置处的扫描工位，一个是位于框架左侧部的弃置工位；图像采集室位于扫描工位上方。本实用新型能够及时持续地自动扫描从震动筛返出的岩屑样品的白光和荧光图片信息，给勘探地质人员提供及时准确的岩屑荧光白光基础数据。

新型风机基础沉降观测点装置 885

 0

本实用新型公开了一种新型风机基础沉降观测点装置，包括基础底板和沉降观测点，所述基础底板中央的风机外围设置4个沉降观测点，4个沉降观测点位于以基础底板中心为圆心的同一圆周上且间隔距离相等；所述沉降观测点采用内凹式的DN200镀锌钢管制成，镀锌钢管通过转轴与掀启式盖板连接，镀锌钢管内预埋有顶部设置为圆球状的不锈钢沉降观测标，镀锌铜管上设置有泄水孔，镀锌铜管外周设置有四根呈辐射状均匀分布的锚筋；本实用新型占用空间小、便于检修、施工便捷，有较好的经济效益和推广价值；能够及时检测风机存在的安全隐患，使用寿命长；通过观测风机基础沉降情况，收集地质状况和对风机基础影响情况，对当地建设风力发电提供了参考依据。

修捞一体工具 868

 0

本实用新型涉及一种石油地质勘探用井下修鱼顶、打捞作业装置，更具体涉及一种修捞一体工具，包括整体式筒体、引鞋、盘根和卡瓦芯子，整体式筒体的轴向上端为接头，引鞋一端与整体式筒体下端螺纹连接，另一端的内壁上设有合金齿，整体式筒体内设有盘根和卡瓦芯子；该修捞一体工具对引鞋的结构进行改进，在保证引鞋原有功能的同时，还增加了它的磨铣功能，把磨铣功能和打捞功能串联在一起，解决了修鱼顶和打捞作业分两步施工的问题，同时卡瓦打捞筒接头和筒体之间设计为一体，提高安全性能。

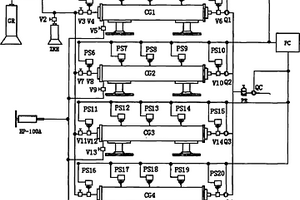

气藏多层合采物理模拟实验装置 904

 0

本实用新型涉及一种气藏多层合采物理模拟实验装置;高压气源与气体增压器连接,气体增压器与岩心夹持器入口端连接;岩心夹持器正体与压力传感器连接,出口端与压力传感器、质量流量计连接;质量流量计与调压阀连接,调压阀与质量流量控制器连接;高压注射泵和岩心夹持器连接;压力传感器、质量流量和质量流量控制器与计算机连接;岩心夹持器四台并联,岩心夹持器可装入岩心的尺寸直径为7.5cm或10cm,岩心长度10cm～100cm;本装置可以在室内模拟气藏多层地质特征和气藏多层合采开发方式,再现气藏多层合采生产过程中单层压力、产量变化规律,实现了通过物理模拟方法研究气藏多层合采开发特征,实现数据自动监测、采集、处理。

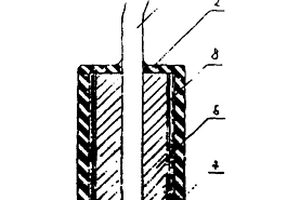

柔软的高灵敏度水听器 797

 0

一种柔软的高灵敏度水听器，属于传感器技术领 域。用于声响技术、水声测量、海洋开发和地质勘 探。本实用新型是一种柔软的水听器，换能材料采用 柔软的新型压电材料，及采用柔软背衬和柔软密封保 护层。柔软水听器耐力学冲击，不易损坏，柔软背衬 在声场、声压下容易产生较大形变，因而具有很高的 灵敏度。水听器的压电膜采用卷绕结构的复合膜，可 在较大范围内调节水听器灵敏度和电容量等参数，以 满足多种用途水听器的需要。本实用新型设备简单、工艺简化、产品灵敏度高， 值得在声传感器和力传感器方面推广应用。

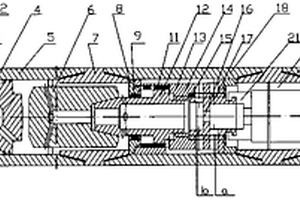

转阀式液动冲击器 981

 0

本实用新型涉及一种转阀式液动冲击器,主要解决硬岩地层钻进速度慢、以往冲击器使用寿命短,不适应长时间井下工作的问题。本实用新型采用新型的转阀结构,即:通过螺杆马达驱动阀体转动配流,将高压液流交替输入冲锤活塞上下腔内,从而使活塞带动冲锤实现往复冲击;阀体、活塞和冲锤的中心均设有可调式中空的分流流道,以适应不同泵量的要求;该冲击器主要应用地质、石油、水井钻探及大口径工程施工钻井等技术领域。

F1A-C流动注射-电导测碳系统 966

 0

本实用新型设计用调压稳压流动注射阀和连续循环流动式电导池检测器相结合,与样品部,净化部,积分仪,记录仪组装成FIA—C流动注射-电导测碳系统。其系列分析方法包括:热解电导法测定有机碳;酸解电导法测定无机碳。适用于固体,液体,气体样品中碳的定量测定,相关系数为0.9997精度好,操作简便快速,成本低,可用于地质,海洋,冶金,建材,环保,食品,卫生,农,林等各个行业的科研和生产,尤其是农化分析,研究土壤肥力,指导施肥。

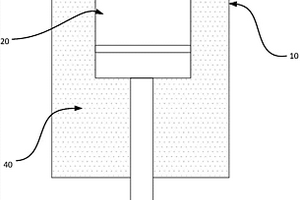

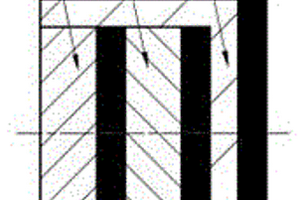

基底中空的聚晶金刚石复合片 982

 0

本实用新型公开了石油和地质钻头领域的一种基底中空的聚晶金刚石复合片。基底中空的聚晶金刚石复合片包括中空的硬质合金基底与聚晶金刚石层，中空的硬质合金基底不同于普通的圆柱体硬质合金基体，其内部为中空的圆柱型盲孔，留作镶嵌其他小尺寸复合片的空间。通过在中空的硬质合金基底聚晶金刚石复合片内部镶嵌金刚石复合片，可以提高钻头的金刚石含量，同时可以保护内部金刚石复合片免受早期冲击损坏，因此可以显著提高钻头在砂砾岩地层、高研磨性地层中的使用寿命。

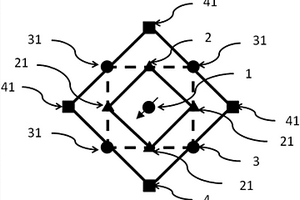

用于火驱开发的井网 1027

 0

本实用新型公开了一种用于火驱开发的井网，其涉及石油开采技术领域，该用于火驱开发的井网包括：注气井；第一生产井组，第一生产井组包括N个第一生产井，N个第一生产井形成一正N边形，注气井位于第一生产井组的中部；第二生产井组，第二生产井组包括N个第二生产井，N个第二生产井分别位于注气井与第一生产井的延长线上，N个第二生产井形成一正N边形；第三生产井组，第三生产井组包括N个第三生产井，N个第三生产井分别位于第二生产井组中相邻的两个第二生产井的中间位置；其中N为大于等于3的整数。该用于火驱开发的井网能够扩大火线平面波及程度，以提高注入井与各个生产井之间地质储量的动用率。

裂缝面静摩擦系数估测装置 634

 0

本实用新型涉及油气地质、工程施工、石油工程以及物理实验领域，尤其是一种裂缝面静摩擦系数估测装置。它包括底盘、支柱、牵引绳、固定支架、转动支架、滑轮、转动支架锁定器、伸缩调节柱、伸缩调节柱锁定器、支撑平台、下裂缝面、岩心夹持器、上裂缝面以及拉力测试器；所述的牵引绳一端连接上裂缝面，另一端通过滑轮连接拉力测试器；所述的转动支架旋接在固定支架上，所述的转动支架锁定器用以固定转动支架锁定器；所述的伸缩调节柱一端固定在底盘上，另一端与支撑平台连接；所述的伸缩调节柱锁定器用以固定伸缩调节柱；所述的支柱将固定支架固定。该装置能够测量裂缝面的静摩擦系数。

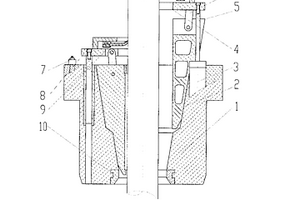

多功能全自动钻杆气动卡瓦 683

 0

一种用于石油(或地质)钻井起下钻杆、钻铤及下放套管作业的多功能全自动钻杆气动卡瓦,主要由卡瓦体2、动力缸3、配气销轴7、刮泥托盘8、刮泥盘9等组成,两片卡瓦座1由配气销轴7连接成整体,卡瓦体2与卡瓦座1通过尺寸相同的圆弧锥面接触并可相对滑动,动力缸3安装在卡瓦座1内部,动力缸3的活塞杆与导向杆5连接并固定在支撑盘4上,卡瓦体2绞接连杆6并与支撑盘4连接,刮泥托盘8与支撑盘4连接并在其间安装刮泥盘9,为整体式吊装结构,动力端操作由司钻一人完成,卡瓦全自动升降动作,兼有卡持杆柱及刮泥双重功能,装卸方便,操作简单,安全高效,性能优越。

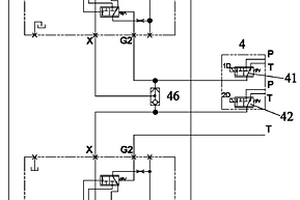

旋挖钻机动力头液压控制系统及旋挖钻机 957

 0

本实用新型涉及旋挖钻机技术领域，尤其公开了一种旋挖钻机动力头液压控制系统，包括第一动力头马达、第二动力头马达，还包括多档控制模块，所述多档控制模块的进油口与液压油源连通，回油口与液压油箱连通，该多档控制模块的第一出油口与第一动力头马达的X控制油口连通，第二出油口与第一动力头马达的G2控制油口连通，第三控制油口与所述第二动力头马达的X控制油口连通，所述第二动力头马达的G2控制油口与油箱连通。该旋挖钻机动力头液压控制系统可使得旋挖钻机能够在不同地质工况进行钻进作业。本实用新型还公开了一种具有上述旋挖钻机动力头液压控制系统的旋挖钻机。

钻井测层仪 720

 0

本实用新型公开一种钻井测层仪，由壳体、内芯管和测量仪器串组成，壳体的中心通孔的下段开有花键槽，其内管壁中部设有内台肩；内芯管通过销钉卡接在壳体内，内芯管的内径小于测量仪器串上接头的外径，内芯管的上段为筛管，筛管的顶端设有外台肩，内芯管的下部为接头，其接头上部为与壳体下端的花键槽相互配合的花键。通过壳体下部的花键槽和内芯管的花键传递扭矩。壳体与内芯管之间安装有环形密封圈。可实现确定地层岩性及油气层位置的目的，比常规测井节约时间、成本低、风险小，提高地质卡层准确性。

组合式多用途二衬台车 1047

 0

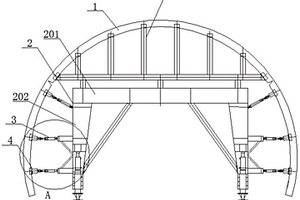

本实用新型公开了一种组合式多用途二衬台车，包括模板装置、支撑骨架和液压系统，所述模板装置与隧道内壁相匹配，设置在最外侧；所述支撑骨架为门架式支撑骨架，设置在模板装置内，用于支撑模板装置；所述门架式支撑骨架包括平行水平地面的顶部和垂直水平底面的立柱，立柱外侧面上设置有支撑翼，所述模板装置内侧面上设置有内侧纵梁，所述支撑翼与内侧纵梁之间通过液压系统连接，用于调整门架式支撑骨架与模板装置之间的间距；所述内侧纵梁端部和门架式支撑骨架的支撑翼端部固定连接有单端固定悬挑平台。解决了现有技术中缺少在围岩较差的特殊地质的隧道中作业的挂布台车，并减小安全步距，保证隧道施工安全，同时提高了施工工效。

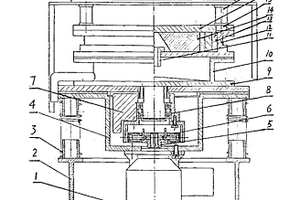

连续进出料式振动粉磨机 1066

 0

本实用新型属于一种立式振动粉磨机,为连续进出料,它由电机、底座、弹簧、偏心块和料斗组成,电机轴通过离心联轴器连接偏心块,弹簧上端带有磨头、料仓和磨体,磨体内带有两个磨环。本实用新型结构简单、运行合理、震动小、耗能少、粉碎率高,适合于地质、化工、制药、食品等多行业的粉碎加工。

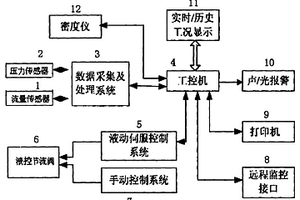

井喷压井自动控制装置 838

 0

一种井喷压井自动控制装置,包括压力传感器、流量传感器、数据采集及处理系统、工控机、液控伺服控制系统、液控节流阀、手动控制系统、实时/历史工况显示、声光报警、打印机、密度仪和安装于节流管汇上的液控节流阀,其特征在于所述工控机顺次与数据采集与处理系统和压力传感器、流量传感器相连接,与液控伺服控制系统和液控节流阀顺次相连接,还分别与密度仪、实时/历史工况显示、声光报警、打印机相连接,压力传感器和流量传感器安装于立管上,上述各单元受工控机自动控制。本实用新型采用计算机自动控制,具有压力控制精确、及时、可储存、打印、查阅历史和即时资料,声光报警和远程控制功能等特点,广泛在地质勘探和石油钻井及井下作业工程中应用。

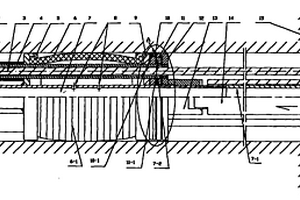

岩土体测孔多点位移计注浆安装用封孔密封装置 707

 0

本实用新型属于地质工程测试技术领域,特别涉及一种测孔密封装置。其技术方案是:一种岩土体测孔多点位移计注浆安装用封孔密封装置,包括:测孔壁的密封部件,各管件的引出密封部件和推进机构。应用本实用新型可以方便地密封向上倾斜或垂直向上的测孔,可靠地完成注浆安装,并且成本较低。

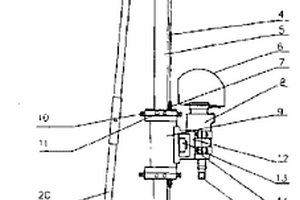

轻便支架式汽油钻机 924

 0

本实用新型提出了一种可单人操作的轻便支架式汽油钻机,用于在混凝土、岩石和地表地层钻孔或取样,它主要由方管、链轮、套筒滚子链、机驼、水桶挂架、底座等与手持式汽油钻机组成。其特点是,支架整体结构较紧凑、强度刚度较好;机驼设有特制导向轴承使之移动阻力小导向好;底座较稳固并设有移动脚轮和多种与地面相固定的方法;手持式汽油钻机的托架采用单螺柱压紧式与机驼相联。本实用新型可用于地质公路矿山建筑国防等部门钻安装孔、取样孔或爆破孔。

锚定装置及海上漂浮平台 730

 0

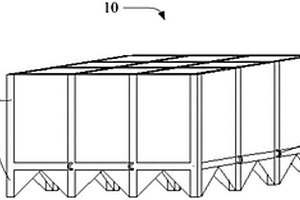

本实用新型提供了一种锚定装置及海上漂浮平台，其中，该锚定装置包括：混凝土沉箱，包括箱体部和箱脚部，箱体部为内部中空的箱型结构，箱脚部设置于箱体部，且箱脚部背离箱体部的一侧均匀形成有多个齿形结构，箱脚部用于放置在海床上；挂环，设置于箱体部的外壁；缆绳，设置于挂环。本实用新型提供的锚定装置在混凝土沉箱没于海面以下时，可以将箱脚部设置在海床上，并利用齿形结构增大箱脚部与海床之间的摩擦力，令混凝土沉箱在重力和摩擦力作用下，稳定地安置在海床上，降低对海床的地质条件要求，并且混凝土沉箱的结构强度较高且制作成本较低，对海水的腐蚀作用具有耐受性，进而降低了对平台本体的锚固成本，延长了锚定装置的整体使用寿命。

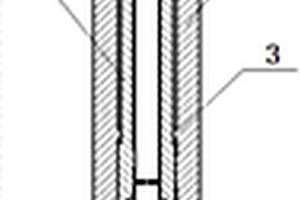

用于隧道初期支护的新型组合中空锚杆 799

 0

本实用新型公开了一种用于隧道初期支护的新型组合中空锚杆，包括锚杆主体：所述锚杆主体表面的底部套设有锚固端头，所述锚固端头的底端焊接有套接在锚杆主体上的中空螺纹管，所述中空螺纹管的表面设置有垫板，所述中空螺纹管的表面固定安装有位于垫板下方的螺母，所述中空螺纹管的表面活动安装有位于垫板上方的止浆塞。本实用新型通过在实际使用时，CFRP组合中空锚杆是以碳纤维筋为主体，空心钢管辅助完成注浆，并注入环氧树脂砂浆或普通砂浆完成初期支护的新型锚固材料，适用于地质条件较差的隧道，提高隧道长期稳定性，耐久性好、安全可靠性高、施工布置简便和有效提高施工现场安全文明效果。

明挖基坑深淤泥层真空降水系统 924

 0

本实用新型公开了一种明挖基坑深淤泥层真空降水系统和施工方法，包括降水井，所述降水井深度为26～34m，成井过程中遇块状强风化或者中风化无法进尺时，可提前终孔成井，泥孔径为550mm，采用直径273mm、壁厚3mm钢管，滤管为桥式滤水管，外包80目锦纶滤网，下设1m沉淀管，滤料至回填滤管以上，其上采用钻渣或原地层土回填固井。本实用新型一种明挖基坑深淤泥层真空降水系统和施工方法，在填海滩涂淤泥层较厚地质情况下，采用真空降水有效的提高了降水效果保证了基坑开挖的安全和效率。相比常规降水采用真空降水缩短了降水周期，也可防止过渡降水对周边地表和建筑物产生影响，降低基坑开挖降水带来的风险同时也节约了施工成本。

用于地连墙成槽施工的矩形冲击钻头 667

 0

本实用新型涉及冲击钻锤头技术领域，公开了一种用于地连墙成槽施工的矩形冲击钻头。本实用新型包括吊环、锤体和锤头，吊环位于锤体顶部；还包括矩形侧围，所述锤体为竖直设置的四棱台状箱体结构，锤体底部无底盖、由四个侧棱面围合而成；矩形侧围位于锤体下方，矩形侧围为由4个侧板围合而成的矩形框架，所述侧板的下端、沿侧板外周、均匀间隔设置有锤齿；锤头包括位于锤体内部的球齿支撑架和位于球齿支撑架底部的中心球齿和边球齿；所述中心球齿位于球齿支撑架底部中心位置，边球齿以中心球齿为中心、由内向外呈辐射状排布。本实用新型结构简单，成槽质量高，施工效率高，可有效避免卡钻、超挖等现象，适用于复杂地质地层。
