全部
▼
热搜：
686
0

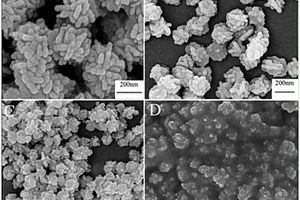

本发明公开了一种磷酸钙/纳米银壳层复合材料的制备方法。包括以下步骤：先利用晶种法制得短棒堆积的自组装花状纳米银，花状纳米银的平均粒径在150nm；然后通过共沉淀的方法在花状纳米银表面形成一层磷酸钙层，得到磷酸钙/纳米银壳层复合材料。本发明方法简单，原料易得，合成的磷酸钙/纳米银壳层复合材料稳定性较好，对于罗丹明6g和灿烂绿均有较强的拉曼增强作用，罗丹明6g和灿烂绿的浓度低至5×10‑7M时仍有明显的拉曼增强效果，可用于药物释放的勘测。
599
0
本发明公开了属于高分子纳米复合材料的制备技术领域的一种纳米二氧化硅表面接枝MC尼龙复合材料的制备方法。该方法采用纳米二氧化硅表面接枝已内酰胺单体作为活化剂，克服纳米二氧化硅在聚酰胺基体中易团聚问题；采用已内酰胺钠作为引发剂，解决常用引发剂在使用过程中活性低、溶解度低、阻聚现象等问题；采用原位聚合法制备纳米二氧化硅表面接枝MC尼龙复合材料，并在超声波的作用下使纳米二氧化硅以原生态形式均匀分散在己内酰胺单体中，以保证纳米二氧化硅与基体自身特性完好无损。本发明制备方法简单，适用于大型零部件的制作，例如滑轮、轴承、衬板、管材等，可以取代更多行业的金属材料，具有非常良好、广泛的工业应用前景。
696
0

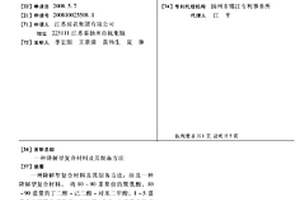

一种降解型复合材料及其制备方法,涉及一种降解型复合材料。将10～90重量份的聚乳酸、10～90重量的丁二醇-己二酸-对苯二甲酸、1～5重量份的甲基丙烯酸缩水甘油酯、0.5～1重量份的引发剂和1～3重量份的加工助剂在混合机中混合均匀后,通过双螺杆挤出机塑化挤出,得到降解型复合材料。本发明方法简单、易于生产,产品稳定性好,具有优异的力学性能和机械性能,以及可降解性等优点,膜韧性,手感非常良好,可作包装材料和环保材料等。
824
0

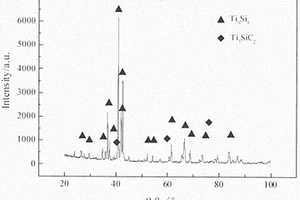

本发明涉及一种原位混杂碳纳米管增强陶瓷基复合材料制备方法。本发明由碳纳米管、Ti与Si粉末通过真空热压烧结得到碳纳米管与Ti3SiC2混杂增强Ti5Si3基复合材料，其中增强相Ti3SiC2通过原位反应得到，与未反应碳纳米管协同增强原位反应得到的基体相Ti5Si3。本发明克服了细化晶粒、合金化与复合化方法各自存在的缺陷。本发明方法简单、可行且成本低，其制备的碳纳米管与Ti3SiC2原位混杂增强Ti5Si3基复合材料，致密度高、气孔率小、界面相容性好、力学性能优异。
886
0
本发明公开了一种单宁酸改性芳纶纤维及其复合材料的制备方法。本发明以芳纶纤维为原料，单宁酸‑NaCl‑Tris混合溶液为改性剂，通过将芳纶纤维在单宁酸‑NaCl‑Tris溶液中浸泡，通过螯合作用将单宁酸和Na+反应，形成TA‑Na+，再通过静电力、共价键和非共价键作用，使其在芳纶纤维表面形成涂层，经过单宁酸涂覆以后，芳纶纤维与环氧树脂基体的粘结能力提高，所得到复合材料力学性能增强，本发明的原料来源丰富、制备方法简单，工艺简单，成本低，所用的试剂单宁酸‑NaCl‑Tris混合溶液为常规试剂，不需要特殊设备，因此具有工业化实施容易等特点，对环境基本无污染，在纤维复合材料方面将具有广阔的应用前景。
655
0
一种改性的聚(β-羟基丁酸酯)复合材料的制备方法，涉及对聚(β-羟基丁酸酯)改性技术领域，也涉及可降解塑料技术领域。本发明利用乙基纤维素(EC)作为分散相，采用合适的工艺与聚(β-羟基丁酸酯)(PHB)熔融共混，使EC均匀分散于生物可降解聚酯PHB基体中，制备出高性能绿色聚合物材料，在纤维素基复合材料中，EC影响基体聚合物的晶体形态和结晶速率，甚至改变不相容共混体系的相容性和界面性质，最后改变基体聚合物的最终性能，从而控制复合材料的力学性能、结晶度和晶体形态。

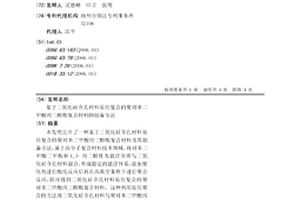

本发明公开了一种基于二氧化硅介孔材料原位复合的聚对苯二甲酸丙二醇酯复合材料及其制备方法，属于高分子复合材料技术领域。将对苯二甲酸二甲酯和1,3-丙二醇作为悬浮介质与二氧化硅介孔材料混合，形成稳定的悬浮体系，添加催化剂进行酯化反应后再在高真空条件下进行聚合反应，即可得到二氧化硅介孔材料原位复合的聚对苯二甲酸丙二醇酯复合材料。这种利用原位聚合的方法将二氧化硅介孔材料与聚对苯二甲酸丙二醇酯复合为制备高性能的聚对苯二甲酸丙二醇酯改性材料提供了一种全新的思路。
716
0
本发明公开了一种原位微纤增强MC尼龙复合材料的制备方法。该发明采用异氰酸酯作为增容剂来解决聚丙烯与尼龙6不相容问题，该增容剂的运用，实现了共混体系中原位聚合、原位成纤同步完成，缩短了工艺流程，提高了增容剂的接枝率、聚丙烯与尼龙6体系的共聚程度。采用“A、B罐”、“一步法”多釜串联连续生产工艺制备原位微纤增强复合材料，实现工艺参数在线自动控制，提高尼龙复合材料的生产效率，降低原材料的损耗。
1007
0

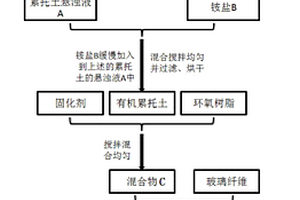

本发明涉及一种累托土改性环氧树脂/玻璃纤维复合材料的制备方法，包括如下步骤：将累托土和蒸馏水混合搅拌均匀得到累托土悬浊液A；将有机胺和蒸馏水混合搅拌均匀，滴加酸得到铵盐B；将得到的铵盐B缓慢加入到上述的累托土的悬浊液A中，经充分搅拌、过滤、烘干后得到有机化累托土；将玻璃纤维修剪后，清洗、充分干燥后备用；将环氧树脂中加入环氧树脂固化剂混合均匀后，加入有机化累托土搅拌均匀得到混合物C；将混合物C连同准备好的玻璃纤维一起放入模具中固化，得到累托土改性环氧树脂/玻璃纤维复合材料。该制备方法制备过程简单，成本低廉，并且可以得到力学性能更优越的玻璃纤维/环氧树脂复合材料。
本发明涉及耐火材料技术领域，且公开了一种基于可瓷化环保型聚烯烃复合材料制备，包括以下步骤：1）将偶联剂0.4‑8份放置在装有水溶剂的试剂内进行搅拌，将其搅拌均匀后进行静置，使得静置的自然时间在25分钟‑30分钟之间，然后将稀释后的偶联剂0.4‑8份与玻璃粉35‑55份混合，一同放入高速混搅机内，通过机械搅动使得两者能够充分的混合，搅拌的时间在15分钟‑20分钟，然后将混合的玻璃粉放置在干净的容器内以备使用。该基于可瓷化环保型聚烯烃复合材料制备及其在耐火电缆制品的运用，整体材料环保无污染，提高了复合材料的耐火和阻燃性能，进而增加了所运用电缆的耐火性，避免严重的人员伤亡和财产的损失的出现，使用安全性能高。
631
0
本发明公开了一种制备醋酸纤维素纳米纤维复合材料的方法，包括步骤：配制醋酸纤维素溶液；加入锌盐和铁盐；配制明胶溶液；加入铜盐和锌盐；采用醋酸纤维素溶液和明胶溶液做为纺丝溶液进行双喷头静电纺丝；纺丝溶液均匀涂覆在结构层纤维织物上的至少一面上；然后置于戊二醛的蒸气中熏蒸；氟化处理得到醋酸纤维素纳米纤维复合材料。本发明原料易得，先将CA与明胶结合起来，然后再通过氟化作用使所得的纳米纤维复合材料保持了氟化作用的较高机械强度、优异的热稳定性和耐候性，同时CA与明胶的结合具有较高的孔隙率、透光透气，与人体亲和性好，对环境友好，能高效阻隔超细微颗粒,具有极大的应用和产业化价值。
744
0

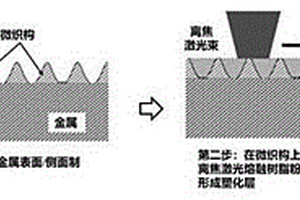

本发明一种热塑性复合材料‑金属激光焊接方法，（1）在金属表面/侧面制备微织构；（2）在微织构表面铺设一层热塑性粉末材料；（3）利用激光在粉末层上扫描，将加热熔化树脂并嵌入微织构，形成塑化层；（4）将热塑性复合材料与表面塑化后的金属材料进行激光焊接。本发明在焊接前，先利用激光在微织构化的金属形成一层塑化层，该塑化层与金属形成牢固的嵌入咬合。焊接时，塑化层与复合材料树脂基体同时熔化焊接在一起，形成牢固的树脂‑金属异质材料焊接接头。

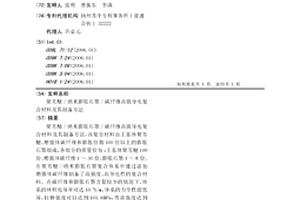

聚芳醚/纳米膨胀石墨/碳纤维高强导电复合材料及其制备方法,该复合材料由主基体聚芳醚、增强体碳纤维和膨胀倍数100倍以上的膨胀石墨组成,各组分的质量份为:主基体聚芳醚100份、增强体碳纤维1～30份、膨胀石墨1～8份。在聚芳醚/纳米膨胀石墨复合体系中通过添加增强体碳纤维制备了高强度、高导电性的复合材料。在碳纤维和膨胀石墨含量较少的情况下,体系的体积电导率可达10-1S/m,体系的力学性能优异,拉伸强度可以达到101.6MPa,弯曲强度达到232.3MPa,冲击强度为25.64kJ/m2。本发明具有优异的综合性能,可在防静电材料、电磁屏蔽材料、微波吸收等领域广泛应用。
922
0

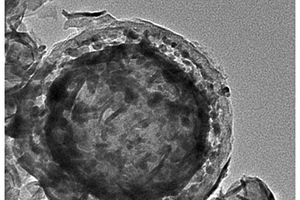

本发明公开了一种Sn/MoS2@C复合材料及其制备方法和应用，所述复合材料为双层空心球结构，由内部空心球和包裹内部空心球的外层球壳组成，内部空心球与外层球壳间存在间隙，其中内部空心球为Sn/MoS2，外层球壳为空心介孔碳球。所述制备方法的步骤为：通过空心介孔碳球作为反应容器，在其内部通过毛细作用吸附并形成SnO2颗粒，然后高温硫化形成SnS2/MoS2复合材料，最后通过热还原成Sn单质，金属Sn在液态下，焊接片状结构的MoS2形成空心球结构，与外部的空心介孔碳球形成双层空心球结构。本发明获得形貌良好的双层空心球结构的Sn/MoS2@C复合材料，将其应用锂离子电池中负极材料，提升了电池的容量，稳定的结构使活性材料在大电流、长循环中得到有效保护。
623
0

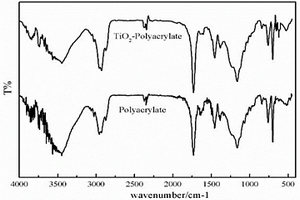

本发明公开了一种改性纳米TiO2苯丙复合材料及制备方法，其配方包括改性纳米TiO2、十二烷基苯磺酸钠、过硫酸钾、丙烯酸、丙烯酸丁酯、苯乙烯、水和烷基酚聚氧乙烯醚。其制备方法包括：按重量百分比称取原料；将改性纳米TiO2、水和过硫酸钾加入至搅拌釜高速搅拌，氮气氛围下升温至80～85℃；依次加入剩余原料，搅拌并保温110～120min；降温后，用氨水调节反应液pH至7～8等步骤。本发明改性纳米TiO2苯丙复合材料铅笔硬度高、耐水性能强、力学性能优异、水性纳米TiO2高固含量。本发明属于复合材料领域，具体是指一种改性纳米TiO2苯丙复合材料及制备方法。
619
0
本发明公开了复合材料领域内的一种SiBN陶瓷基复合材料的制备方法，包括如下步骤：1)用丙酮反复浸泡清洗SiBN纤维织物，再将SiBN纤维织物干燥；2)浸渍：将SiBN纤维织物置于真空密闭装置中，使先驱体聚硅硼氮烷的苯溶液充分浸渍SiBN纤维织物，再干燥除去溶剂苯；3)交联固化：将纤维浸渍板置于密闭容器中，在氮气保护下升温至300～400℃，保温1～2h；4)高温裂解：将固化处理后的纤维织物置于管式炉中，在氨气氛围下以3℃/min的升温速率加热至600～900℃，保温1h，自然冷却后得SiBN陶瓷基复合材料。本发明制得的复合材料具有优异的力学性能、介电性能以及突出的耐高温性能。
本发明涉及一种二氧化铈/石墨相氮化碳复合材料及其在光催化中的应用，所述CeO2/g‑C3N4复合材料的制备方法包括如下步骤：(1)将二聚氰胺、三聚氰胺于研钵中研磨均匀后，置于马弗炉中，以10℃/min的速率升温至550℃，保温5小时后，以5℃/min的速率降至室温，即得g‑C3N4；(2)将硝酸亚铈溶于去离子水中，加入步骤(1)中得到的g‑C3N4、尿素和EDTA，于高压反应釜中加热至150℃，保温12小时后，自然冷却至室温、过滤，沉淀用去离子水、无水乙醇洗涤后，真空干燥即得所述CeO2/g‑C3N4复合材料。
1040
0

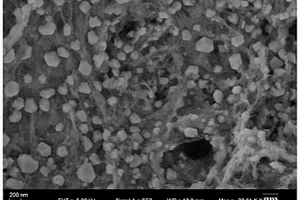

一种光催化剂/多孔碳纤维复合材料的制备方法，首先将固态高聚物溶解于有机溶剂中，形成纺丝液；然后将纺丝液静电纺丝，制得电纺原丝；将电纺原丝经过预氧化、碳化后，获得碳纤维；将碳纤维经KOH活化，然后再经5％的HCl溶液和蒸馏水清洗，干燥，获得多孔碳纤维；利用水热法将光催化剂负载于多孔碳纤维上，经无水乙醇、蒸馏水清洗，干燥，获得光催化剂/多孔碳纤维复合材料。该方法制备的光催化剂/多孔碳纤维复合材料兼具了吸附与催化两种功能，由于碳纤维高的比表面积可以更好地分散光催化剂，增加光催化的接触面积；碳纤维良好的导电性，还可以更好地产生光生电子，提高光催化效率。整个制备过程条件温和，操作简单，适于大量生产。
本发明公开了一种纳米管埃洛石‑硅藻土‑聚合物微纳复合材料及其制备方法，所述为微纳复合材料由经喷雾造粒的埃洛石‑硅藻土混合物与聚合物PP和PA6中任意一种粉体混合后通过高速粉碎制成埃洛石‑硅藻土‑聚合物微纳复合粉体再通过双螺杆挤压成型制得，制得的复合材料的拉伸强度增加了12‑16％，杨氏模量的相对弹性模量增加了38‑50％，弯曲强度增加了20‑46％，缺口冲击强度提高了30‑43%，洛氏硬度为提高了6‑12%。本发明不用表面改性，仅仅通过调节埃洛石和硅藻土不同比例实现了增强聚合物的性能；制备工艺简单，无环境污染，能够大批量生产，成本低；填充后的复合物机械性能得到全面提升。 1
具有电化学防腐作用的碳纳米管/聚苯胺复合材料、制备方法及应用，涉及金属材料的防腐技术领域，超声条件下将碳纳米管、苯胺和乳化剂分散到去离子水中，经调节混合体系的pH值后，加入过硫酸铵进行原位氧化聚合，将所得固相产物用乙醇和去离子水洗涤，再经干燥、研磨，取得碳纳米管/聚苯胺复合材料。本发明制备的碳纳米管/聚苯胺复合材料具有枝晶核壳结构，在广泛的pH范围内具有优异的电化学防腐作用。作为防腐填料，在环氧改性丙烯酸酯树脂中具有良好的分散性。
894
0
一种聚己二酸‑对苯二甲酸丁二酯复合材料的制备方法，涉及材料的制备技术领域，将干燥的聚己二酸‑对苯二甲酸丁二酯先溶于溶剂中，然后再与乙酰化纳晶纤维素混合制得预混物；除去预混物中溶剂后，经双螺杆挤出机熔融共混、挤出，得聚己二酸‑对苯二甲酸丁二酯复合材料。经过以上工艺，制备了完全可生物降解的复合材料，保证乙酰化的纳晶纤维素在聚己二酸‑对苯二甲酸丁二酯中良好的分散性，改善了聚己二酸‑对苯二甲酸丁二酯（PBAT）的机械性能，提升其应用空间。
一种载运工具电气设备用高强低密耐燃绝缘复合材料及其制备方法，属于热固性复合材料制备技术领域。其是先按配比称取各种原料，将脱模剂、防老剂、抗静电剂、引发剂加入到不饱和聚酯和有机硅树脂的混合物中，将改性轻质填料、氧化铝、碳酸钙混合均匀后分成两等分，依次加入上述树脂中，每次加料后立即封闭搅拌10分钟，得到树脂胶液；然后用树脂胶液浸渍玻璃纤维毡布，以PET承载膜包覆，作为预浸料；预浸料置于30?50℃烘房里烘干10?20小时。利用本发明得到的复合材料固化后强度高，密度小，耐燃性和绝缘性能较好。
858
0

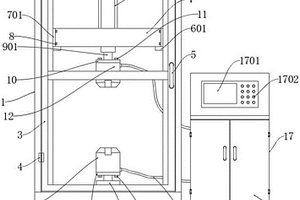

本实用新型公开了一种金属复合材料制备用取样检测装置，涉及取样检测装置结构技术领域，为解决现有的金属复合材料制备用取样检测装置进行取样检测的时候不方便，不能快速有效的对制备而成的金属复合材料进行检测的问题。所述检测装置箱内壁两侧均安装有固定安装架，所述固定安装架的一端设置有支撑座，所述支撑座的上方安装有横向安装架，所述横向安装架的一端安装有电动气缸，所述电动气缸的下方安装有上检测装置，所述固定安装架下端的一侧安装有安装固定座，所述安装固定座的上方安装有下检测装置，所述上检测装置和下检测装置的一端均安装有连接导线，所述连接导线的一端安装有检测设备，所述检测设备的下方安装有万向移动轮。

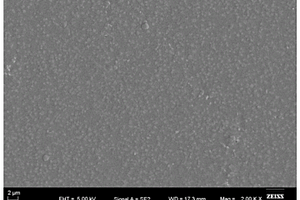

本发明公开了一种银纳米花/羟丙基甲基纤维素/热塑型聚氨酯复合材料的制备方法，以热塑型聚氨酯为基体材料，银纳米花为导电材料，使用羟丙基甲基纤维素将银纳米花制成银纳米花薄膜，将热塑型聚氨酯溶液浇铸在银纳米花薄膜上，由于热塑型聚氨酯溶液的渗透作用制备成热塑型聚氨酯层和银纳米花/羟丙基甲基纤维素/热塑型聚氨酯层双层的复合材料。本发明制备的银纳米花/羟丙基甲基纤维素/热塑型聚氨酯复合材料的拉伸性能好，具有良好的导电性，其在传感性能方面优异，应变和电阻变化率的线性相关性好、灵敏度高、响应快，可以对人体运动进行检测，在可穿戴器件方面具有良好的前景。
838
0

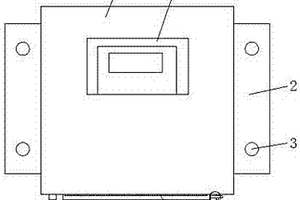

本发明提供一种便于维修的复合材料住宅电度表箱，涉及电力设备领域。该便于维修的复合材料住宅电度表箱，包括外壳，外壳的背面固定连接有承载板，承载板的正面且位于外壳的两侧均开设有两个安装孔，外壳的正面镶嵌有透视窗，外壳的底部左侧设置有开关，外壳的底部且位于开关的右侧通过合页活动连接有活动门。该便于维修的复合材料住宅电度表箱，外壳和承载板固定连接，安装的时候只需安装承载板，外壳是一个整体，顶部和侧面没有任何缝隙，活动门设置在外壳底部，相比设置在外壳正面防水效果更好，可以有效避免雨水从正面的通槽或者缝隙中进入电表箱内部，维修的时候只需打开活动门，使支撑板带动电表一起移出来即可。
858
0

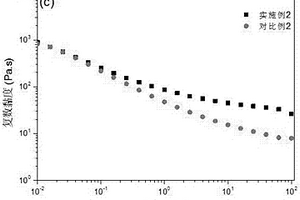

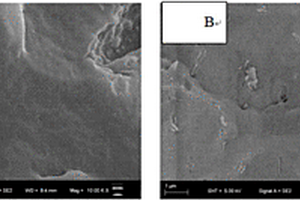

本发明公开了一种可生物降解强韧复合材料的制备方法。所述方法先对聚乳酸进行扩链，并使用单宁酸和十八胺对纤维素纳米晶进行疏水改性，然后将改性纤维素纳米晶与扩链聚乳酸和PBAT熔融共混，得到生物降解强韧复合材料。本发明通过添加改性纤维素纳米晶能够明显减小分散相的尺寸，增强聚乳酸与PBAT的界面相容性，从而大幅度提高复合材料的力学性能，进一步地拓宽了PLA/PBAT材料的应用领域。
622
0

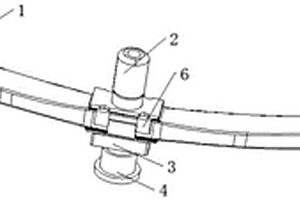

本发明提供一种纵置复合材料板簧悬架结构，包括板簧,板簧的两端均通过卷耳与底盘连接，板簧的中部通过缓冲装置分别与底盘以及车桥连接，缓冲装置通过扣板与板簧连接；板簧沿底盘的纵向布置，且为开口向上弧形结构的单片复合材料板簧；缓冲装置包括设于板簧上端并用于连接底盘的液压阻尼器，以及设于板簧下端并用于连接车桥的板簧刚度调节组件,板簧刚度调节组件包括与扣板连接的垫板，以及与车桥连接的电动气缸,垫板通过电动气缸与车桥连接；驱动电动气缸对垫板的高度进行调整，以达到板簧与车辆高度成正比的效果；为整车提供承载力并起到缓冲的作用，简化了整体结构，可以效的降低了该纵置复合材料板簧悬架结构占用的底盘空间。
948
0
本发明公开了一种改性胶粉与SEBS耐热型复合材料的制备方法。先将废旧胶粉进行机械力化学改性，改性过程中配合加入脱硫剂、石蜡油，在最佳的改性条件下进行改性，然后将改性胶粉与SEBS在转矩流变仪中进行充分的共混，添加的促进剂、防老剂、硫磺，最后在平板硫化机中硫化成型制得复合材料。该方法改性胶粉过程中无污染，共混物的加工性能较好，两种材料之间具有较好的相容性，制品耐热性能有了较大提升。该复合材料制品具有良好的机械、耐压缩、耐热、耐老化等性能，能够满足橡胶鞋、胶布等日常用品，以及胶管、胶带、胶黏剂等工业产品需求，是一种绿色环保产品。
本发明公开了一种三维石墨烯/碳纳米管/磷钨酸/硫复合材料及其制备方法，将碳纳米管均匀分散在氧化石墨烯水溶液中，然后加入磷钨酸，使其混合均匀，水热反应后得到三维石墨烯/碳纳米管/磷钨酸复合材料；将该复合材料与升华硫混合均匀，在氩气气氛下高温反应得到所述的三维石墨烯/碳纳米管/磷钨酸/硫复合材料。本发明通过在石墨烯片之间互穿碳纳米管形成的三维导电网络不仅具有高电子导电性、高比表面积和高机械强度，而且具有良好的化学稳定性和优异的柔韧性，因此可以显著提高硫正极的导电性并增加硫负荷。
本发明公开了一种二氧化钛包覆碳‑四氧化三钴复合材料、制备方法及其应用，该复合材料具有卵黄壳结构，其中，黄为碳‑四氧化三钴核壳材料，卵为二氧化钛材料，碳‑四氧化三钴核壳材料中核为四氧化三钴，壳为ZIF‑67高温碳化后包覆在四氧化三钴外的碳层。本发明制备方法简单，操作简便，制备的复合材料具有大小均匀，形貌可控，导电性良好等特点，在锂离子电池、电催化和超级电容器等电化学方面表现出了优异的电化学性能。
中冶有色为您提供最新的江苏扬州有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年07月19日 ~ 21日
2024年07月26日 ~ 28日
2024年08月13日 ~ 15日
2024年08月13日 ~ 15日
2024年08月14日 ~ 16日
