本实用新型公开了一种抗水炸药药卷密度无损检测装置,包括横杆可上下移动支架、称重装置、细线、容器、容器定位圈、底座、液体,所述横杆可上下移动支架的下端固定安装在底座上的一侧,所述容器定位圈固定安装在底座上的另一侧,所述容器安装在与其尺寸相符的容器定位圈内,所述称重装置安装在横杆可上下移动支架的横杆上,在容器的上方,所述细线固定安装在称重装置下端,所述容器内盛有可知密度的液体,本实用新型涉及一种抗水炸药药卷密度无损检测装置,通过称重装置获得炸药药卷质量,利用浮力法获得样品体积,在不破坏炸药药卷的前提下,快速无损测得药卷密度,测试速度快,无需专用操作环境,适用于各种规格的药卷。

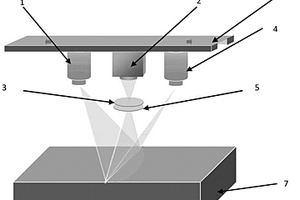

本发明提供一种基于荧光材料的无损检测设备,所述设备包括荧光激发装置,所述荧光激发装置可发射激发光激发荧光材料;其中,所述激发光为非平行光。采用本发明的无损检测设备,可对涂覆有荧光材料的被测材料表面激发获得对应的荧光信号,可以通过所述荧光信号获取产品表面信息,从而进行表面三维有效定量测量,将有助于分析出表面具体损伤情况,这将有助于提高产品检测的灵敏度,降低废品率。
本实用新型涉及新能源汽车技术领域,尤其涉及一种新能源汽车用的无损检测探头。本实用新型要解决的技术问题是位置固定的保护罩无法避免树枝等物体钩挂损坏激光雷达,保护罩无清洁装置,保护罩发生污损,激光雷达将无法正常工作。为了解决上述技术问题,本实用新型提供了一种新能源汽车用的无损检测探头,包括底座,底座的顶端活动连接有支架,支架通过轴承活动连接有激光雷达罩,激光雷达罩的表面固定连接有导轨,激光雷达罩的表面嵌套有观测窗,观测窗的底部抵接有清洁刷,清洁刷的左端固定连接有马达,支架的内部开设有水槽,支架的右侧顶端固定连接有水泵,水泵的输入口和输出口分别固定连接有抽水管和喷水管。

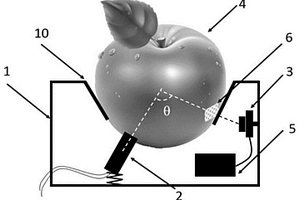

本发明一种基于硅基多光谱芯片的水果糖度无损检测装置及方法,涉及苹果糖度无损检测技术领域。检测装置上方设置水果支架,可放置待测水果样品,检测装置内部设置光源、采用硅基多光谱芯片的多光谱相机、检测模块,多光谱相机与检测模块连接并与光源形成一个夹角,多光谱相机采集待测水果样品后的散射多光谱图像数据并输入检测模块,检测模块根据接收的多光谱图像数据检测待测水果样品的糖度。本发明采用的硅基多光谱芯片由硅基晶元制成,具有体积小、重量轻、结构简单、成本低等优点,糖度检测装置操作更为便捷、检测速度更快。本发明的水果糖度检测方法,无需复杂的数学模型和长时间的运算,即可对水果糖度进行相对可靠的分级。
本实用新型涉及一种弯管内壁外观形貌无损检测仪,属于无损检测仪器。摄像头周围固定连接LED灯泡,芯片与摄像头底部固定连接,柔性数据线一端与摄像头连接、另一端与USB接头连接,柔性牵引线一端与摄像头连接。优点在于结构新颖,方便灵活,易于现场检测;由于可采用较长数据线,因此检测不受管材长度限制;采用管内检测,管材不受壁厚限制。

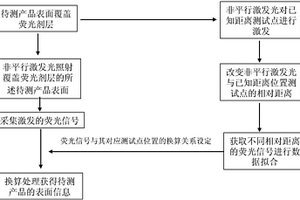

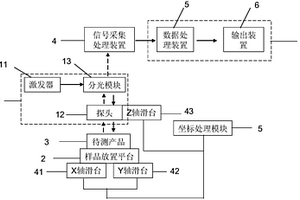

本发明提供一种基于荧光材料的无损检测方法,所述方法包括以下步骤:1)在待测产品表面覆盖荧光剂层;2)非平行激发光照射覆盖荧光剂层的所述待测产品表面;3)采集激发的荧光信号换算处理为待测产品表面的形态信息,本发明的无损检测方法可通过在待测产品表面覆盖荧光剂层通过非平行激发光激发获得对应的荧光信号从而获得被测产品的表面形态信息。

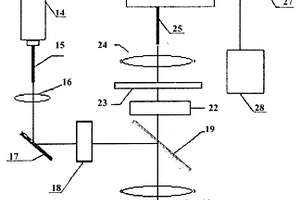

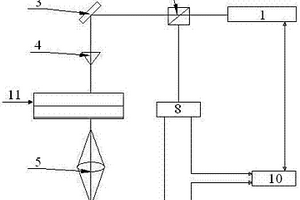

一种无损检测人体类胡萝卜素浓度的装置,属于光谱分析技术领域中涉及的一种检测装置。要解决的技术问题是:提供一种无损检测人体类胡萝卜素浓度的装置。技术方案是:包括脉冲激光光源、起偏器、分光器件、检偏器、光谱分光装置、探测器、计算机等。光源光轴上依次置有光纤、扩束透镜、反射镜,反射镜的反射面与光轴成45°角放置;在其反射光的光路上,置有起偏器和分光器件,后者的分光工作面与反射镜的反射光束成45°角;分光器件反射光束光轴上依次放置收集透镜、被检样品放置处,在被检样品散射光透过分光器件的光轴上,依次放置检偏器、滤光片、耦合透镜、光纤;光谱分光后探测器的输出端用数据线与计算机的输入接口连接。
本实用新型涉及一种花键淬火层深度的涡流无损检测仪,属于无损检测领域。信号发生器、功率放大器、锁相放大器依序固定在检测台架上并分别与计算机相连,花键检测磁传感器置于盒体内,并滑动安装在传感器Z轴滑台上,传感器Z轴滑台、定位夹具X轴滑台分别固定在检测台架上,塑制V型块定位夹具安装在定位夹具X轴滑台上,对待检测的花键试件夹紧定位。优点在于:构思新颖,结构简单,使用方便。可实现生产过程中的花键试件在经淬火处理后,高效地对其淬火层深度进行实时检测,从而便于查出淬火不合格的花键产品,并保证对花键没有损伤。实用性强。

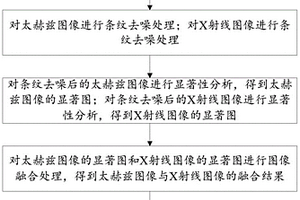

本发明公开了基于图像融合的玻璃纤维复合材料无损检测方法及系统,包括:获取待检测玻璃纤维复合材料的太赫兹图像和X射线图像;对太赫兹图像进行条纹去噪处理;对X射线图像进行条纹去噪处理;对条纹去噪后的太赫兹图像进行显著性分析,得到太赫兹图像的显著图;对条纹去噪后的X射线图像进行显著性分析,得到X射线图像的显著图;对太赫兹图像的显著图和X射线图像的显著图进行图像融合处理,得到太赫兹图像与X射线图像的融合结果;基于太赫兹图像与X射线图像的融合结果,得到待检测玻璃纤维复合材料缺陷的无损检测结果。提高夹杂缺陷的检测灵敏度;提高较深分层缺陷的检测对比度;提高薄分层缺陷的检测分辨率。

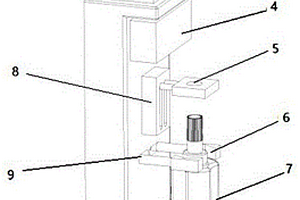

本发明涉及一种点焊质量全自动超声波无损检测设备及方法,属于无损检测领域。包括高频超声探头、转换器、耦合剂注入机构、二维模块运动机构、控制机构,耦合剂注入机构包括风机、耦合剂罐、耦合剂注入口等;二维运动模块包括X、Y轴电机、X、Y轴传动带、X、Y轴滑动杆、传动壳体、支架、支撑足;转换器包括转换端头、电机等。控制机构包括运动控制卡、计算机。通过二维运动装置以及耦合剂注入机构实现耦合剂的均匀填涂,保证了探头与待检测表面的良好耦合。通过二维运动装置实现对焊点区域的自动扫查。通过转换器实现耦合剂注入机构与探头的快速转换使操作简单。实现超声检测从耦合剂到检测到质量评价的全过程自动化操作方便安全。
本实用新型矿山钢丝绳在线无损检测标定实验装置,属于矿山检测设备领域,具体涉及到一种矿山钢丝绳用检测装置,包括牵引器、牵引器主动轮、牵引器辅助轮、压紧机构、校直压轮、调整螺栓、矿用无线钢丝绳磁性无损探伤仪、传动轮机构、牵引电机、减速器、电控箱;通过牵引器和压紧机构的组合,提高了检测过程中操作的安全性,同时通过PLC控制牵引器,提高了检测的准确性,并且压紧机构和牵引器适合各种型号的钢丝绳,提高了操作的便捷和通用性;本装置方便在各种检测环境下进行组装,并且相应器件便与加工,降低了本设备的成本,便于进行大规模的推广。

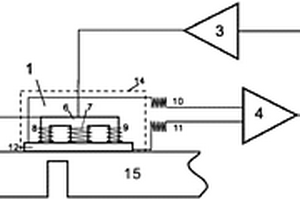

一种钢件缺陷的电磁无损检测装置,属于无损检测技术领域。由探头、信号发生器、功率放大器、前置放大器、信号采集和处理系统组成;其中,探头由“E”型磁芯、激励线圈、第一感应线圈、第二感应线圈、第一永磁体、第二永磁体、外壳组成;在“E”型磁芯的两边分别放置与磁芯平面相平行的第一永磁体和第二永磁体,第一永磁体和第二永磁体在钢件内部形成的磁场方向与磁芯磁轭方向及检测方向相垂直;第一永磁体、第二永磁体和“E”型磁芯共同放置在探测钢件的表面,并与探测钢件的表面契合。本实用新型所述装置结构简单、低功耗,能够快速准确测量钢材表面下存在的缺陷和应力累积区域。
本实用新型涉及一种激光弱化无损检测系统,属于汽车零部件生产及检测系统。包括依次设置的激光器、射束分离器、反交镜、切割头和光学透镜,判断器分别与工作传感器、参照传感器、数据存储器和激光控制器连接,参照传感器与激光控制器连接。本实用新型用以检测激光对无缝气囊去弱化后进行无损检测,优点是无需人工控制,工作效率高,节约成本且对汽车安全部件进行100%无损检测,通过检测保证产品的合格性,从而保证驾驶者安全的特点。

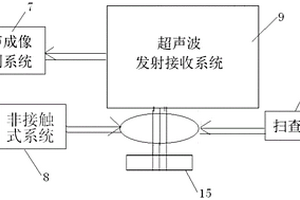

一种用于粘接复合结构的在线无损检测系统,该系统包括,超声波发送接收系统,用于对粘接结构超声波的发射并接收回波信号;超声成像检测系统,用于读取超声波发送接收系统中的回波信号信息,进行实时数字化图像处理;扫查系统,用于驱动超声波发送接收系统与粘接结构进行相对运动;非接触式系统,用于对粘接结构进行喷水,实现非接触式超声检测;粘接复合结构用的在线无损检测装置,采用超声检测方法技术可行,可以实现多种粘接缺陷形式的现场检测条件及要求,并集成脉冲式射线成像装置及自动成像检测装置。该检测装置能满足现场移动式快速、柔性成像检测,同时不会对光滑粘接表面造成划痕等损伤。
本发明涉及一种圆形焊点多元回转热激励红外无损检测装置及方法,属于焊接质量控制领域。装置包括工业计算机、电机控制卡、高能脉冲氙气灯、多元回转机构和红外热像仪。步进电机转动,带动空心轴上的高能脉冲氙气灯进行回转运动,并进行脉冲闪光热激励,在待测工件表面形成均匀的温度场。由于待测工件在焊点区与板材区的结构差异,而在待测工件表面显示出温度差异,并通过红外热像仪采集表面的红外温度信号,生成图像结果。该方法针对红外热波无损检测领域所存在的热激励不均匀,导致检测精度不高等问题,将高能脉冲氙气灯与旋转电机集成在一起进行脉冲闪光热激励,实现圆形焊点内部连接状态的高效率、高分辨率的红外成像和定量测量。

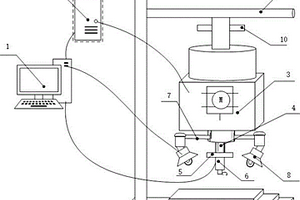

本实用新型公开了一种双波长激光辅助照明高温连铸坯表面缺陷无损检测装置,属于表面缺陷无损检测装置领域。针对目前的激光辅助照明高温连铸坯表面缺陷无损检测装置存在图像的分辨率,检测效果不佳的问题,本实用新型提出了一种双波长激光辅助照明高温连铸坯表面缺陷无损检测装置,该装置主要包括:一个CCD相机、两个半导体泵浦激光器和两个滤光片,两个半导体泵浦激光器的波长分别为532nm和473nm,所发出的激光为线激光,两个滤光片的透过波长分别为532nm和473nm;使用473nm和532nm两个输出波长分别对图像采集。得到两个激光照射条件下的图像,最后通过计算机对两个图像进行合成,可以得到更好的图像分辨率,能够更好的提高图形分辨能力。

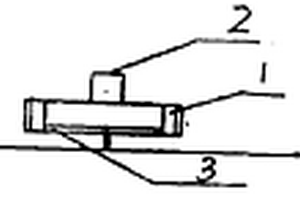

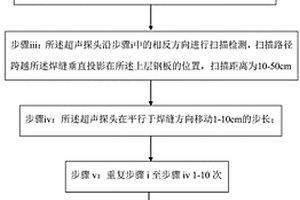

本发明涉及一种部分熔透激光焊缝的无损检测方法,该部分熔透激光焊缝的无损检测方法适用的系统由上至下依次包括:超声探头,上层钢板以及下层钢板;所述上层钢板与所述下层钢板通过焊缝焊接在一起;所述下层钢板为施焊钢板。本发明的部分熔透激光焊缝的无损检测方法,利用超声对部分熔透激光焊缝进行无损检测,免除了多次切割过程,实现了高效快速的焊缝检测,加快了断裂机理的分析进度。经大量科学试验及工程验证,本发明的部分熔透激光焊缝的无损检测方法已应用于不锈钢轨道车辆部分熔透激光叠焊焊缝断裂机理分析,并经破坏性实验验证,本发明具有足够的可靠性。
本发明属于应用光学领域,是一种利用光学方法对以红外荧光材料为标识的商品进行光学防伪无损检测装置。由开关,电池,电子线路板,激发光源,激发光源支架,黑室分腔,分腔隔板,滤光装置,光电探测器,输出装置构成。本发明的开关与电池和电子线路板串连形成回路,激发光源的正负极与电子线路板相连,激发光源固定在激发光源支架上。滤光装置位于分腔隔板的通光孔处,光电探测器位于右分腔内,光电探测器的正负极与电子线路板相连,输出装置的正负极与电子线路板相连。本发明具有操作安全,激发光源使用寿命长和效率高,光电探测器接收灵敏,制作成本低等特点,真正实现了防伪无损检测。

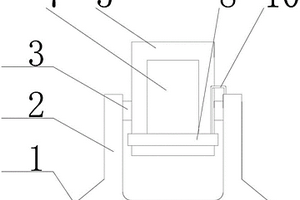

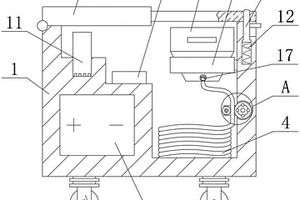

本实用新型涉及无损检测技术领域,尤其为一种城际列车用便携式无损检测装置,包括壳体,所述壳体的底端固定连接有移动轮,所述壳体的左端内侧开设有外杆槽,所述外杆槽的内侧通过转轴转动连接有外杆,所述外杆的内侧滑动连接有内杆,所述壳体的顶端左侧通过铰链转动连接有伸缩板,本实用新型中,通过设置的X射线探测头、外杆、内杆和移动轮等构件,可以起到便于移动和便于携带的作用,减轻使用人员的负担,通过X射线探测头对需要进行检测的位置进行无损检测,移动时,将外杆转出,内杆可以根据使用人员的需要进行调节,拉动内杆并在移动轮的作用下起到便于移动和便于携带的作用,减轻使用人员的负担,具有很好的实用性。
本实用新型公开了涡轮叶片超声无损检测系统,为克服现有技术存在的无损检测效率低下和对复杂曲面涡轮叶片检测稳定性差的问题,涡轮叶片超声无损检测系统包括工控机、测量平台、串并混联机床、超声收发机构与水循环系统;串并混联机床安装在地基上,测量平台安装在串并混联机床的左侧,水循环系统安装在串并混联机床的右侧;激光测微仪的输出端口通过网线与工控机输入端口连接,运动控制卡输入端口与工控机输出端口相连接,喷水喷头安装在X轴运动副上,超声换能器安装在喷水喷头上,超声卡安装在工控机上,超声卡输入端口与工控机输出端口线连接,超声卡输出端口与超声换能器的输入端口线缆连接;水循环系统进水口通过管道与动平台的出水口连接。
本公开提供了基于超声漏兰姆波的薄壁管无损检测装置及方法,该装置包括:箱体,箱体两端分别设置通孔,通孔的外侧各设置一个传送机构,待测管道从通孔中通过,并承载于传送机构,箱体的内壁上分别设置有第一超声换能器和第二超声换能器,第一超声换能器和第二超声换能器沿待测管道轴向间隔设置,箱体内填充有声学耦合剂。本公开提供的基于超声漏兰姆波的薄壁管无损检测装置及方法,检测装置结构简单,设计合理;检测方法通过激励和接收超声漏兰姆波信号,配合待测管道的轴向移动,对待测管道进行全方位的无损检测,解决现有检测中操控待测管道或超声换能器旋转不方便的问题。
本发明是一种石墨电极及其接头抗折强度的无损检测方法,其特点是:包括获得体积密度、获得电阻率、获得超声波声速和计算抗折强度,具体步骤如下:1)获得石墨电极或石墨电极接头的体积密度:测量石墨电极或石墨电极接头的几何参数,再计算石墨电极或石墨电极接头的体积,然后计算石墨电极或石墨电极接头的体积密度;2)测量电阻率;3)测量超声波声速;4)由公式计算石墨电极或石墨电极接头的抗折强度。能够通过体积密度、真密度、电阻率和超声波声速计算石墨电极及其接头的抗折强度,满足无损检测石墨电极及其接头抗折强度的需要,准确检测石墨电极及其接头的抗折强度,降低石墨电极在使用中的事故率,提高经济效益。
一种隧道掘进机滚刀刀圈刃部的无损检测方法属于无损检测技术领域,目的在于解决现有技术存在的滚刀刀圈无法实现无损检测获取内部缺陷信息的问题以及进一步带来的掘进机掘进过程不稳定、成本高、难以保证工程施工进度的问题。本发明的检测方法分别对滚刀刀圈的刀圈刃部径向、刃部外圆周周向、刀圈内圆弧周向以及刀圈端部与刃部过渡处四个部位进行探伤检测;对刀圈刃部径向的检测范围为滚刀刀圈从外圆周开始至刀宽20mm范围内进行检测,检测方式采用超声波探伤仪无损探伤;对刃部外圆周周向的检测方式采用超声波探伤仪无损探伤;对刀圈内圆弧周向的检测方式采用超声波探伤仪无损探伤;对刀圈端部与刃部过渡处的检测范围为对刀宽在20mm‑30mm之间的部位进行检测,检测方式采用磁粉检测。
本实用新型公开了一种基于超声波无损检测的管道污垢厚度检测系统,包括超声波探头,用于将超声波探头运送到检测位置的运输装置,用于产生、接收和处理超声波信号的控制装置和用于在超声波探头和控制装置之间传送信号的传送装置;控制装置包括超声波信号发射装置、超声波信号接收装置、超声波信号处理装置、数据存储装置和显示器,超声波信号发射装置和超声波信号接收装置通过传送装置与超声波探头相连,超声波信号处理装置分别与超声波信号接收装置、数据存储装置和显示器相连。本实用新型操作简便,能够快速准确的检测管道污垢的厚度。
本实用新型公开了一种基于射线检测的压力容器无损自动化检测装置,设置第一粗糙驱动辊和第二粗糙驱动辊,第二粗糙驱动辊和第一粗糙驱动辊之间压靠有待检罐基体,两个驱动电机分别同步驱动第二粗糙驱动辊和第一粗糙驱动辊,使得第二粗糙驱动辊和第一粗糙驱动辊同步同向转动,从而实现待检罐基体在第二粗糙驱动辊和第一粗糙驱动辊之间转动,而射线检测设备放置在待检罐基体的一侧且仅可由伺服电机驱动的丝杠和滑块组成的驱动机构驱动前后移动,依次实现对罐体两端端头和筒状基体之间的两个圈状焊缝进行检测,自动化程度高,能够有效避免射线检测时检测人员需要靠近待检罐基体而产生射线辐射风险。

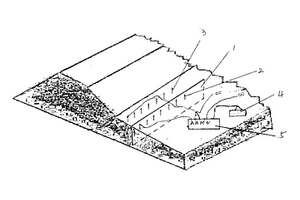

本申请提供了一种半刚性基层强度无损检测方法及检测设备,所述半刚性基层强度无损检测方法,包括:测量得到半刚性基层的超声波速和基层材料密度;基于半刚性基层的超声波速与半刚性基层的弹性模量,以及半刚性基层的超声波速与基层材料密度的关联关系,建立以超声波速和基层材料密度为双变量耦合的强度推定规则,确定半刚性基层的强度。本发明提供的方法及设备在不破坏或损伤基层结构的前提下,能够有效检测半刚性基层的强度。

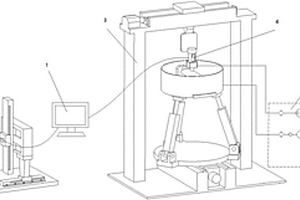

本发明公开了一种单目视觉三维超声无损检测系统,CCD高速摄像机与处理系统工作站通过数据线连接,CCD高速摄像机实时获取超声轮式相控阵探头反射目标与被测工件之间的位置关系,将检测结果传输至工作站中;高级涡流、超声相控阵主机系统与超声轮式相控阵探头反射目标传输连接,实时显示超声检测结果;高级涡流、超声相控阵主机系统与处理系统工作站网络连接,实现实时传输数据的功能;单目视觉测量系统将检测到的探头在工件上的位置信息对应至工件结构的设计理论数模下;在测量完成后,在超声检测结果中选择效果较好的检测图像结果还原至工件的理论三维数模下进行数据拼接,实现基于工件数模的超声无损检测数据三维可视化。
一种掘进机滚刀刀座的数控无损检测装置及方法属于掘进机刀座检测技术领域,目的在于解决现有技术存在的出现漏检的情况以及存在一定安全隐患的问题。本发明的装置包括:底座;设置在底座上方的数控工作台;垂直设置在数控工作台上方的主轴;设置在底座上的运动调整机构,运动调整机构带动数控工作台沿X轴和Y轴运动,并带动主轴沿Z轴运动;铣刀和超声波检测探头总成,铣刀和超声波检测探头总成任意一个和主轴下端连接;以及数控系统和显示面板,数控系统和显示面板电连接,显示面板输入指令通过数控系统控制运动调整机构运动。本发明能够实现刀座的数控编程铣加工与数控自动化超声波探伤检测连续完成,整个加工‑检测过程只需要在数控编程铣之前进行一次对刀找正操作。

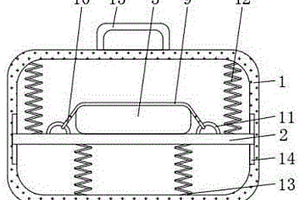

一种文物微环境多功能保护装置,属于文物保护技术领域。本实用新型的目的是设计一种无论是运输过程中还是普通放置环境,均可以进行自我调节适宜文物保护条件的文物微环境多功能保护装置。本实用新型在密封筒内部放置有抽拉内胆,密封筒两端分别扣有除氧端端盖和调湿端端盖;在除氧端端盖内测安装有除氧仓,除氧仓端面有与密封筒内部相通的通孔,在除氧仓内放置有除氧剂;在调湿端端盖内安装有调湿仓,调湿仓上有与密封筒相通的调湿孔,除湿剂置于调湿仓内部。本实用新型结构简单,操作使用方便,是解决馆藏文物储存过程中,因保存环境物理现象和化学反应产生的文物退质老化(损坏)和生物侵害。
