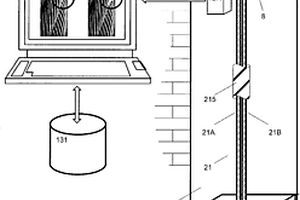

在无损（NDT）检查期间对制品进行视觉扫描的系统 728

 0

提供了一种用于在无损检测(NDT)中使用的视觉系统辅助检查的系统(100)。基于无损检测(NDT)的设置可以被配置用于支持视觉扫描仪(158)的使用，其允许在NDT检查期间获得制品(154)的视觉扫描。可以处理与视觉扫描相对应的扫描数据，可以基于该处理识别检查指示，其中，每个检查指示对应于制品中的可能缺陷。无损检测可以进行液体渗透检查(LPI)或磁粉检查(MPI)。

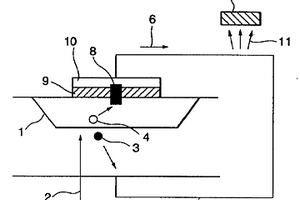

无损检验方法 1017

 0

一种无损检验方法包括 : 第一步, 产生波长范围从 300nm到1200nm的激光, 并产生会聚到预定光束直径的激光束 第二步, 在生产过程期间, 预定电连接装置构成用于使在激光束 照射到包括晶片状态和安装状态的衬底中至少待检验的半导 体芯片中形成的p－n结和该p－n结附近时由OBIC现象产生 的OBIC(光束感应电流)电流通过的预定电流通路; 第三步, 在照 射激光束时扫描半导体芯片的预定区; 第四步, 磁通检测装置检 测在第三步骤中扫描的每个照射点由激光束产生的OBIC电流 感应的磁通; 第五步, 根据第四步中检测的所述磁通确定包括所 述半导体芯片的照射点的电流通路中是否存在包括断线缺陷 的电阻增加缺陷, 或包括短路缺陷的泄漏缺陷。

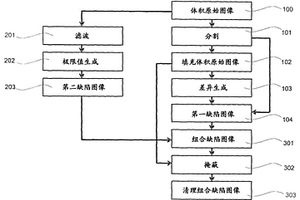

用于无损测试测试对象的体积的方法和为了实施这样的方法而配置的测试装置 942

 0

本发明涉及用于无损测试测试对象的体积的方法，在该无损测试过程期间测试对象的体积原始图像100凭借适合的无损成像测试方法来记录。然后，识别体积原始图像的未归因于测试对象材料的那些区域。检查识别的区域是否完全嵌入要与测试对象材料关联的区域中。如果必要的话，这样的区域同化于要与测试对象材料关联的那些区域，从而形成填充体积原始图像。最后，生成体积原始图像与填充体积原始图像之间的差异103，从而形成第一缺陷图像104。本发明的另外的主题是为了实施方法而配置的测试装置。

在一体化外壳内采用多传感器技术的无损检验仪器 817

 0

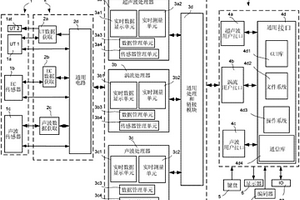

一种无损检验(NDI)仪器，包括被配置为从至少两种无损检验传感器接收测试信号的传感器连接系统，其中这些无损检验传感器被配置为获得来自测试对象的测试信号。该传感器连接系统具有特定传感器专用传感器连接电路和至少一个通用传感器连接电路。数据获取电路耦接至该传感器连接系统，并具有特定传感器专用据获取电路和至少一个通用数据获取电路。该数据获取电路还耦接至执行特定传感器专用处理模块和至少一个通用处理模块的数据处理器。显示屏幕和用户接口耦接至该数据处理器，并能够执行包括特定传感器专用用户接口模块和至少一个通用用户接口模块的程序。传感器的类型优选包括超声波传感器、涡流传感器和声波传感器中的全部或任意组合。

对铁磁性工件蠕变损伤的无损检验 817

 0

一种快速的无损检验铁磁性工件蠕变损伤的方 法，检验时将涡流电流线圈(1)贴放在工件(3)上，使 交变电流通过该线圈，测量受到工件影响的涡流电流 响应，将此电流测量值与相应于给定铁磁性材料的已 知蠕变损伤的标定电流进行比较。由经受了不同的 时间、温度和应力作用的给定材料的试样上进行的蠕 变破坏检验而推导出涡流电流响应与蠕变速率及失 效前寿命的相关性。

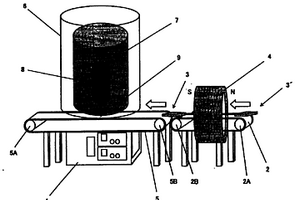

使用SQUID磁性传感器的无损检查设备 1048

 0

这里提供一种使用SQUID磁性传感器的无损检查设备,它能够无损和精确地检测在绝缘体例如电子装置中,或在可磁化部件中的磁性颗粒。使用SQUID磁性传感器的无损检查设备包括:用于水平磁化的磁体(4),该磁体沿纵向方向向试样(3′)施加磁场;检查单元(9),试样(3)设置在该检查单元上,该试样(3)由用于水平磁化的磁体(4)沿纵向方向进行水平磁化;传送器(2、5),用于传送水平磁化的试样(3);以及梯度计(8),用于检测与作为水平磁化试样(3)的可磁化部件一起水平磁化的颗粒。

用于检查方形棒的相控阵无损检查系统及其校准方法 1027

 0

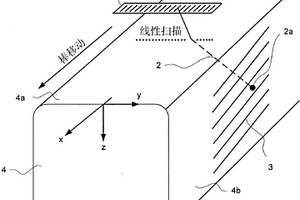

用于检查方形棒的相控阵无损检查系统及其校准方法。为了校准目的，方形棒配置有横跨方形棒的测试面的整个范围的平行线状凹槽。方形棒在校准期间沿探测器的非作用方向穿过探测器。对相控阵系统进行调节和校准，以使得相控阵探测器的各检查通道从各凹槽接收到的回波幅度基本相等。在同一测试面上制造具有预期的典型裂缝的大小和形状的裂缝，以使用来自已知裂缝的回波信号的幅度作为基线来对系统的灵敏度进行校准。

用超声波对检验对象进行无损材料检验的装置 739

 0

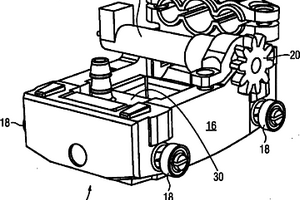

本发明涉及一种用于通过向至少部分实心的检验对象加载超声波并且检测在所述检验对象的内部反射的超声波来对所述检验对象进行无损材料检验的装置。所述装置包括至少一个用于发送超声波并且用于检测由检验对象反射的超声波的探头、至少一个活动的滑座(14)以及用于导引所述滑座(14)的细长的导轨(22),其中在所述滑座(14)上安置了或者能够安置所述探头,所述导轨(22)与检验对象的表面的结构相匹配或者能够与检验对象的表面的结构相匹配。在此所述滑座(14)能够沿着所述导轨(22)运动。

用于利用超声波对检验对象进行无损材料检验的方法和装置 860

 0

本发明涉及用于通过给该检验对象(10)施加超声波(20)并通过探测在该检验对象(10)内所反射超声波以对至少区段地为实心的检验对象(10)进行无损材料检验的一种方法。该方法具有以下的步骤:把该检验对象(10)计算机辅助地划分为预先确定数量的体积元素(30),在扫描该检验对象(10)的表面或至少表面区段期间给该检验对象(10)施加声场(14),在扫描该检验对象(10)的表面或至少表面区段期间探测在该体积元素上所反射的声波,以及同相地叠加在同一体积元素(30)上所反射的并在该检验对象(10)的表面上在不同测量位置(22,24,26)所探测的声波,根据本发明,在每个测量位置(22,24,26)上中心辐射(16)被对准到该体积元素(30),其中该中心辐射(16)具有声场(14)的最大强度。另外本发明还涉及一种相应的装置。

无损失血液分析物测量的方法和设备 1045

 0

一种用来无损伤地测量分析物特别是血液中葡萄糖浓度的方法和设备。该方法利用频谱技术结合设施可在试验区的脉管系统液体隔间和其他组织的液体隔间之间平衡分析物的浓度。在传感器探头和含有要被分析的血液的身体的皮肤表面或组织表面之间设有改进的光学界面。在平衡期间可采取多个读数并用来示出血液内分析物浓度改变的方向和速率,这对根据收集到的数据优化治疗非常有用。

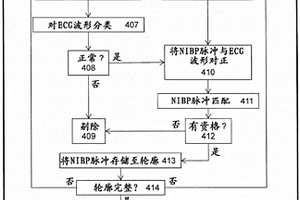

经受异常心跳的病人的示波无损血压测量 1118

 0

本发明公开了一种由一个或多个数据处理器实施的方法，包括利用施加在病人的一部分周围的可充气的袖带，通过将袖带充气到大于病人收缩血压的压力，由至少一个数据处理器采集无损血压数据，以及在放气步骤中检测袖带内的第一振荡脉冲。该方法还包括通过用连接到病人的ECG导线检测对应于第一心跳的ECG波形，从病人采集心电图（ECG）数据，将ECG波形分为正常或者非正常，如果ECG波形被分类为正常，则将第一振荡脉冲与对应于第一心跳的ECG波形对正，如果ECG波形被分类为非正常，则剔除第一振荡脉冲，以及用对正的第一振荡脉冲计算血压。还描述了相关的装置、系统、方法和/或产品。

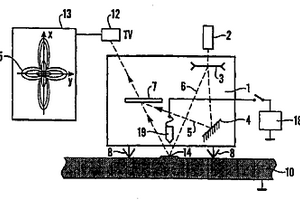

用光学全息干涉技术对物体中残余应力进行实时无损测定的方法与设备 908

 0

本发明涉及零件、机器部件和机械装置、各种材料的无损检验方法和设备,具体涉及基于光学全息干涉技术无损测定残余应力的方法和设备。首先,记录初始状态下物体检测区域的全息图。然后,通过将物体表面暴露在矩形高电流脉冲下,实现检测区域的检测点中的残余应力释放。最后,制作物体的严格相同区域中的干涉图。由干涉图中的条纹形状及尺寸确定检测区域的残余应力。

使用光声激励无损地超声检查工件的设备 769

 0

用于对工件进行无损的超声检查的设备具有涂层,该涂层可以至少分段地沉积在工件的表面上并具有至少一维地沿该表面变化的和在时间上变化的对比度图案,和光源,用于用脉冲光照射该涂层,使得当该光落在涂层上时,该光相应于对比度图案的分别在空间和时间上出现的对比度而被吸收,使得在工件内能够激励具有时间上变化的扩展方向和在时间上变化的焦深的超声场。

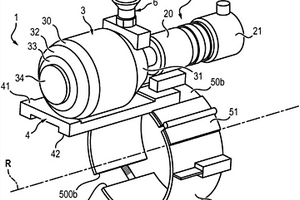

用于通过伽马射线照相来无损检测结构的装置 638

 0

提出了一种伽马射线照相装置(1)，其包括：壳体(3)，其具有允许将电离辐射发射到壳体(3)之外的击发孔(10)；保持卡箍(5)，其旨在紧紧地包围待分析结构(T)；以及用于将壳体(3)可移除地紧固到卡箍(5)的装置，其包括用于将壳体(3)紧固在卡箍(5)周围的预设且不同的角位置中的多个紧固元件(52)，击发孔(10)设计为当结构由卡箍(5)紧紧地包围且壳体(3)通过一个紧固元件紧固到卡箍(5)时将电离辐射引导到结构(T)上。

利用超声波对铸造产品的无损测试 875

 0

本发明揭示了一种对导管进行无损测试的设备。这种设备在按照所选时间规则有选择地激励超声波发送器之后从超声波接收器所捕获的信号中提取关于缺陷的信息。这些接收器形成具有所选几何形状的结构,以超声波方式与导管耦合,可与导管相对转动/平移运动。这种设备包括:根据运动有选择地在所指定的时间窗口中析出回波的数字表示并提取缺陷的图像(901;902)的变换器(891;892);确定所推测的缺陷区段(Zcur)和这些区段的性质的滤波器(921;922);根据来自滤波器的缺陷区段和这些缺陷区段的性质的图像提取(951;952)以及前后关系数据(740)准备工作数字输入的组合器(960);接收该工作输入的神经电路(970);根据神经电路的输出进行工作的数字判决和警报级(992);以及分离并标记由判决和警报级认为不合格的导管的分类和标记机器人(994)。

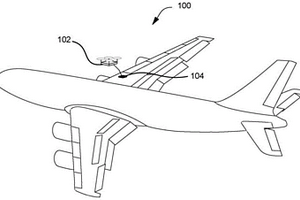

无损检查系统和对象的无损检查方法 1084

 0

提供了无损检查系统和对象的无损检查方法。无损检查(“NDI”)系统包括无人飞行器(“UAV”)，该无人飞行器包括主体结构和至少一个支撑臂。该支撑臂包括第一臂部分，其第一端与主体结构联接，以及其第二端与第二臂部分联接。第二臂部分包括与第一臂部分的第二端联接的第一端和与NDI扫描装置联接的第二端。该支撑臂还包括设置在第一臂部分和第二臂部分之间的顺应性构件。NDI扫描装置包括一个或多个NDI传感器。

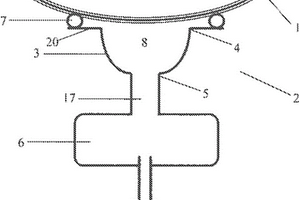

用于超声无损检测的设备 786

 0

本发明的主题是超声测量设备(15)的用于固持零件的装置(2)。该装置(2)包括大致管状的空心本体(3)，可以应用该空心本体的第一端部(4)来抵靠该零件(1)的表面，并且可以将相反的第二端部(5)连接至抽吸器件。该空心本体(3)是由刚性材料制成的，并且该装置(2)包括与该第一端部(4)相关联的周缘接头(7)。

用于冶金产品的无损检验的超声波传感器 744

 0

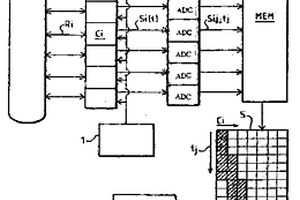

本发明涉及无损检验金属管(T)的设施,其中超声波传感器(3)包含可在选择的时间分别激发的换能器元件(Ci)。处理检测信号的下游电路(2,4,5)分析超声波激发时管子的整体响应(7)。本发明的特征在于只激发换能器元件产生单一发射,下游电路恢复(4)均通过换能器元件(Ci)检测的信号的样本(Sij),与之相关联(5)各连贯时间(tj)的偏移,以便通过修改所述连续时间之间的偏移,计算单一发射时,管子的数个整体响应。

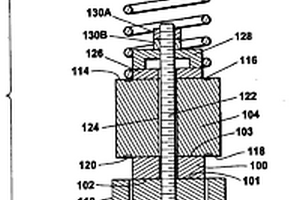

用于水泥的无损检测的声换能器系统 1007

 0

一种用于测量保存在高温高压下的水泥样品中的纵向声速的声换能器系统。该声学部件与端塞分离,以最优化该部件的单独元件之间的声学耦合,提高声信号的幅度和一致性,并提供将该换能器作为分离部件替换的能力。该换能器包括声学传输线,并利用压力隔离方法来最优化材料和制造过程,以增强测量所需的声信号。该换能器组件包括高温压电陶瓷和负载体,其改善信号幅度并提供所要求的电连接。该换能器改善高温高压下测量水泥样品中纵向波速的能力,以确定样品的耐压强度。

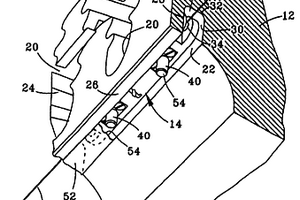

无损检测方法及其装置 794

 0

检查涡轮盘(12)的方法和装置,所述涡轮盘(12)沿其周边具有多个可与装在盘缘的叶片件相匹配并将之固定于盘缘上的轴向槽(20)和一个与上述轴向槽(20)相交的环形槽(18)。上述的方法和装置可用一个或多个安置在环形槽(18)内的涡流探头(114),以电磁法检查环形槽(18)和至少一个轴向槽(20),看其表面是否有裂纹。上述探头(14,114,214)是探头组件(10,110,210)的一个零件,探头组件还包括一个连接环形槽(18)和轴向槽(20)中的至少一个的安装件(52,152,252)。当探头(14,114,214)穿过环形槽(18)时,探头组件(10,110,210)可以动作以保持探头(14,114,214)与环形槽(18)的表面相隔一个固定的距离。

用于无损检查受测试部件的超声相控阵列换能器装置 926

 0

一种相控阵列换能器装置包括在单个壳体中布置成三对的多个相控阵列子组件(PAS)。在诸如核环境的环境中，PASA各相对于受测试部件以复合角定向。该相控阵列换能器装置由工具携带到所述环境中，并且PASA在相控阵列换能器装置上的定位导致超声波束在各个方向上的输出，这避免了需要将壳体在工具上重新定向以便完成对受测试物体的检查。

无损材料检测 978

 0

本发明涉及一种用于材料检测的装置的收发器探针系统装置，所述收发器探针系统装置具有发射器元件和接收器元件，所述发射器元件具有被设计成将超声发射到金属板的超声出射面，所述接收器元件具有被设计成接收由所述金属板反射的超声的超声入射面，并且其中，所述发射器元件和所述接收器元件各自被划分成多个子元件。本发明还涉及一种包括所述系统的装置。本发明还涉及一种用于检测金属板的方法，所述方法具有以下方法步骤：经由发射器元件的多个子元件超声出射面将超声发射到金属板(100)；以及经由接收器元件的多个子元件超声入射面接收由所述金属板反射的超声(200)。本发明还涉及一种计算机程序、一种计算机可读介质和一种数据信号。

用于自动化无损检测航空器复合结构的强化件的装置 953

 0

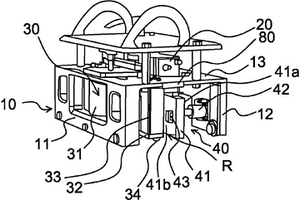

本发明提供一种检查航空器上由复合材料制成的结构的强化件的装置，包括：至少一个可以提供所述强化件的材料健康状态相关的测量值的超声传感器(21)，所述超声传感器的保护外壳(20)，所述超声传感器安装于其内，适于沿着所述强化件(R)移动的移动机架(10)，其内部安装有含所述超声传感器的保护外壳，适于驱动所述机架沿着所述强化件移动的驱动元件(30)，夹紧元件(40)，其与所述保护外壳紧密连接并使所述超声传感器(21)保持紧贴于被检查的强化件(R)的表面，用于将所述强化件的表面的各个区域与所述超声传感器的测量同步的定位元件。

用于细长构件超声波无损检测的装置 1120

 0

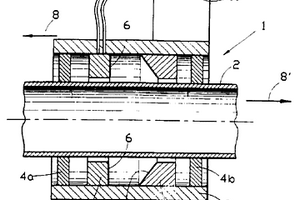

换能器(5)支架含有一个活性表面,在这个活性表面上至少有一个方向并列排列多个压电元件(6)。一个具有反射超声波的反射表面(7’)的反射镜(7)对着换能器(5)的活性表面。反射表面(7’)这样取向,它把源于每个压电元件(6)的超声波束反射到细长构件(2)表面的连续区域,并把细长构件(2)反射的超声波送回到压电元件(6)。换能器(5)与反射镜(7)这样连接,使可以在轴向调节换能器和反射镜之间的距离。本发明特别适用于从外侧或内侧检测管子,更适用于检测核反应堆的、蒸汽发生器管或燃油组件的套管。

用于无损检测的密封组件和插塞 807

 0

一种用于插入待检测管状部件的端部的插塞包括可容纳在管状部件内且具有带有限定在其中的多个空气出口的端表面的排气单元；可容纳在从带有多个出口的排气单元的端表面延伸的部件内的导流体，多个出口位于导流体的径向外侧；以及连接至排气单元且具有延伸配置的密封构件，其中密封构件从排气单元的周边向外延伸。还讨论了用于待检测板部件的密封组件和检测部件的外表面的方法。插塞和密封组件用于防止检测耦合流体在部件的未检测表面上流动。

电梯装置载体元件的无损检测 743

 0

本发明涉及一种检测设备，该检测设备包括一个布置在待测载体元件上的用于电磁信号的接收单元，以便从接收到的电磁辐射生成检测数据。在处理系统中评估该检测数据，以确定该检测数据与该载体元件的标称状态的偏差。这用于检测挂接了轿厢的电梯装置的载体元件。

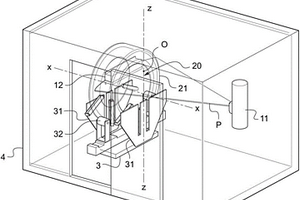

通过断层摄影用于轮胎无损检测的装置和方法 954

 0

本发明涉及一种用于检测轮胎(2)的装置，其用于表示所述轮胎的外壳的片段的断层摄影图像，该装置包括布置在所述轮(2)外侧的电离辐射源(11)和用于接收所述辐射的检测器(12)，所述检测器(12)相对于至少一部分的外壳位于与所述源(11)对立的位置，所述轮胎的轴线(X-X)平行于穿过所述源(11)的焦点(F)和所述检测器(12)的截面平面(P)运行，然而，根据预定的角度偏移范围，关于垂直于所述截面平面(P)的旋转轴线(Z-Z)，所述轮胎和源-检测器组件以相对于彼此的旋转运动来移动。根据本发明，在检测轴线的执行中，所述检测器(12)被设计成置于所述轮胎(2)的中心内部区域(20)中。

用于自动紧固件检验的无损测试方法 1000

 0

公开一种用于自动检验紧固件附近或下面的缺陷的无损方法。该方法包括：获取称作所获取图像的包含一个或多个紧固件的图像，然后从所获取图像中获取或选择称作参考图像的已知良好材料的紧固件的第二图像。使用参考图像来自动定位所获取图像中的紧固件的所有实例。去除所获取图像中与紧固件的材料相关的信息，然后可检验结果图像以寻找母材中位于所述紧固件处或附近的缺陷。由于从所获取图像去除紧固件的图像，所以更易于识别任何瑕疵。因此，可以更为可靠并且迅速地识别瑕疵。

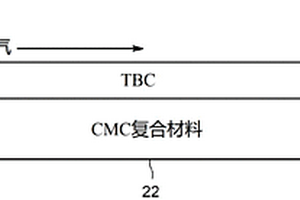

涂层和陶瓷基复合材料的无损检测方法 1060

 0

一种用于陶瓷结构体的无损检测方法，该陶瓷结构体作为陶瓷基复合结构体或陶瓷系涂层存在。这种非金属结构体用于为航空器及其部件提供热防护或减轻重量或两者。用在200GHz至4THz范围内的电磁脉冲扫描非金属结构体。电磁脉冲包括在太赫兹范围内的多个频率，并且不限于单个指定频率。频率范围对结构体内的阻抗和折射率的变化是敏感的。在电磁脉冲通过非金属结构体之后，可对不同位置处的非金属结构体中的阻抗变化进行评估，并且当存在时，可评估阻抗变化是否影响结构体执行为其设计的功能的能力。

无损检测半导体材料内部缺陷的方法和设备 802

 0

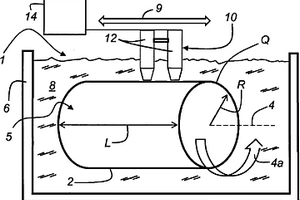

公开了一种无损检测半导体材料(2)的内部缺陷的设备和方法。半导体材料(2)具有长度(L)、横截面区(Q)以及与所述长度(L)对齐的侧面(5)。超声波设备(10)被分配到所述半导体材料(2)。此外,设置在所述超声波设备(10)和半导体材料(2)的侧面(5)之间产生沿着半导体材料(2)的侧面(5)的长度(L)的相对运动的机构(9)。
