其他有色金属无损检测技术理论与应用

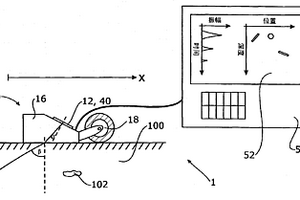

用于借助超声波对试件进行无损检测的方法及装置 806

 0

本发明的主题内容是一种用于借助超声波来对试件(100)进行无损检测的方法,包括以下方法步骤:a.将声照射角β下的定向超声波脉冲辐照入试件(100),其中电子地设定该声照射角β,b.记录由辐照入试件(100)的超声波脉冲导致的回波信号,c.从可与试件的体积中的缺陷(102)相关联的回波信号计算该缺陷(102)的关于多个声照射角β的ERS值,以及d.创建对缺陷(102)的图形描绘,从该图形描绘中可至少定性地读出该缺陷的所计算出的ERS值与声照射角β的相关性。此外,本发明还涉及一种适用于执行该方法的装置。

超声无损检测 1022

 0

一种用于超声无损检测的设备和方法,其提供了在近端连接到测试物的超声传递材料的细长带。细长带具有给定宽高比大于一并与超声换能器匹配的横向截面宽度和厚度,使得激励引起基本上非频散的超声信号沿细长带传播到近端,并进入测试物。这些非频散脉冲特别适合于时差测量、厚度测量、裂纹测量等。细长带有助于将换能器和与测试物有关的潜在恶劣环境分离开。细长带也与测试物大面积接触,从而允许将能量有效传递到测试物。

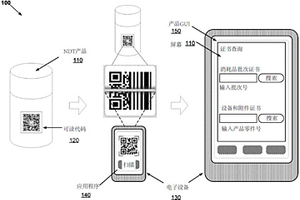

用于增强型无损检测（NDT）产品标签及其用途的方法和系统 1073

 0

提供了用于增强型无损检测(NDT)产品标签的系统和方法以及其用途。示例标签可以被配置用于应用于无损检测(NDT)产品，其中，该标签包括可读代码，该可读代码结合有与特定NDT产品样品有关的信息。该信息唯一地标识NDT产品样品和/或标识包括NDT产品样品的批次。示例系统可以包括：读取器，该读取器被配置用于读取结合到应用于NDT产品的标签中的机器可读代码；以及电路系统，该电路系统被配置用于处理从机器可读代码获得的数据。该电路系统可以基于该处理提取与NDT产品有关的信息，该信息包括唯一产品标识符和/或唯一批次标识符。然后，该电路系统可以基于唯一产品标识符和/或唯一批次标识符，触发与NDT产品和/或NDT产品的用途相关联的动作。

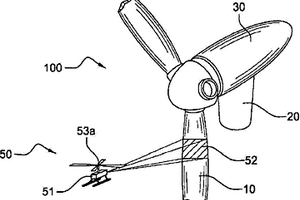

风轮机叶片的无损检测方法及装置 662

 0

风轮机叶片（10）的CND无损检测方法（200）包括：通过改变充填叶片内部中空空间（18）的流体的物理特性施加应力于叶片结构的步骤（201）；利用在叶片外表面（19）一些位点上无接触地测量物理参数来观测叶片外表面（19）的待检测区域的步骤（202）；比较所测物理参数值的图表与基准图表的步骤（203）。根据CND方法检验风轮机叶片（10）的结构完整性的CND无损检测系统具有：改变充填叶片内部中空空间（18）的流体的物理条件即温度或压力的空气热力装置（40）；无接触地测量叶片外表面（19）的物理参数即温度或尺寸的无接触式测量装置（50）；以及测量结果处理装置。

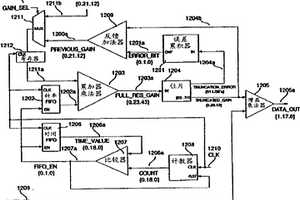

用于无损检测仪器的数字时变增益电路 726

 0

在无损检测仪器中,提供时变增益(TVG)放大器(28),其中放大器的增益被动态改变,以最优化缺陷回波信号(11B)的幅度。用于给定TVG曲线(343)的TVG数字存储器不仅指定并控制起始增益值、末尾增益值,还指定并控制改变斜率的增益率,并生成TVG曲线线段。

用于监控和/或无损坏地检测传动元件的方法和实施该方法的装置 921

 0

本发明涉及一种方法用以监控和/或无损坏地探测一具有至少一个可磁化的牵引载体的传动元件以及一种实施该方法的装置。该方法的特征在于,通过相对于传动元件引导至少一个磁场传感器或一由多个磁场传感器构成的装置或相对于测量装置引导传动元件并且利用一数据采集和评价装置、优选关于检测的磁场的异常来评价检测的测量信号,实施由牵引载体干扰的磁场的单轴的或多轴的测定。

无损检测设备的自动校准 1093

 0

本申请公开了一种用于自动校准无损检测仪器的方法。根据一些实施例，该方法包括：(a)确定在测试对象的测试对象坐标系统中的第一组坐标，第一坐标表示测试对象表面上的目标位置；(b)将校准文件存储在无损检测仪器的存储器中，校准文件包含校准数据，校准数据为结构数据的函数，结构数据表示在包含目标位置的区域中的测试对象的三维结构；(c)使用校准文件中的校准数据校准无损测试仪器；以及(d)使用所述校准过的无损检测仪器询问目标位置。

现场浇注桩的无损检测方法 642

 0

本发明涉及一种现场浇注桩的无损检测方法和其中记录有执行该方法程序的计算机可读存储介质。该无损检测方法包括下列步骤:(a)使用者在桩的头部用锤敲击产生一个信号(S100);(b)发送在步骤(a)中敲击锤产生的弹性波和阻抗,并通过多个安排在不同角度的地音探测器接收(S200);(c)基于步骤(b)传输的弹性波和阻抗,通过合并和分析弹性波和阻抗的速度,根据弹性波速度的结果,对形状、质量状态和测试目标结果进行处理和传输(S300);以及(d)对步骤(c)中传输到主机的数据进行图像处理,并将其在图像显示器上进行显示(S400)。

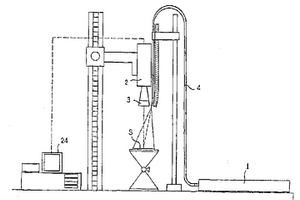

使用染料进行表面无损检测的方法和装置 697

 0

本发明涉及可能有裂纹的表面状态的无损检测方法,该方法基于对涂在表面上和裂纹中的染料在入射激励光束的作用下发出的光波的观测,所述入射激励光束的波长适于所述染料。本发明的特征在于,利用染料随厚度不同而发出的直线偏振光波相对入射偏振光波的旋转,来从观察结果中消掉表面残留染料导致的光斑。在附图中,标号(1)是一个激光器,标号(2)是一个观察摄像机,标号(3)是一个偏振光检偏器。本发明应用于染料渗透探测和磁粉探测。

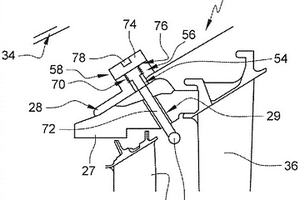

飞行器涡轮机的反向旋转涡轮和用于对反向旋转涡轮转子进行无损检测的方法 627

 0

本发明涉及一种飞行器涡轮机(10)的反向旋转涡轮(22)，该反向旋转涡轮包括：壳体(34)，该壳体包括内窥镜检查端口(40)，该内窥镜检查端口被构造成用于使无损检测设备(60)的内窥镜检查塞子(58)进入壳体(34)中，内窥镜检查塞子(58)包括用于获取和传输图像的装置(62，64)，无损检测设备(60)包括连接到用于获取和传输图像的装置(62，64)的用于接收和显示图像的装置(66，68)；第一转子和第二转子(28)，第一转子和第二转子被构造成沿相反的旋转方向旋转，第二转子(28)具有内窥镜检查端口(54)，内窥镜检查塞子(58)可移除地附接在内窥镜检查端口中。

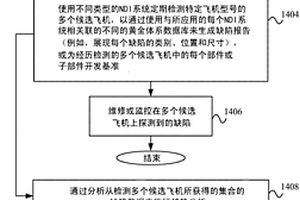

飞机的无损检测的创新系统和方法 1043

 0

描述了一种管理飞机机队的方法。所述方法包括：（i）为飞机型号开发黄金体系数据库，用于应用于探测缺陷的每个无损检测系统；（ii）使用不同类型的无损检测系统和与每个不同类型的无损检测系统相关联的黄金体系数据库定期地检测飞机型号的多个候选飞机，以识别存在于多个候选飞机上的缺陷；（iii）维修或监控在多个候选飞机上探测到的缺陷；（iv）通过分析从检测多个候选飞机获得的集合的缺陷数据而实施趋势分析；以及（v）通过使用趋势分析的结果执行预测分析而维护包括多个候选飞机的飞机机队。

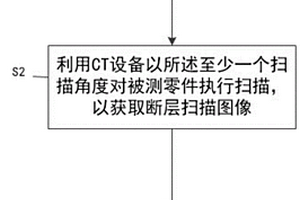

用于无损检测零件的内部装配缺陷的方法 812

 0

本发明涉及无损检测领域。本发明涉及一种用于无损检测零件的内部装配缺陷的方法，所述方法至少包括以下步骤：a)根据被测零件的构造确定出适于被测零件的用于计算机断层扫描的至少一个扫描角度；b)利用计算机断层扫描设备以所述至少一个扫描角度对所述被测零件执行扫描，以获得所述至少一个扫描角度中的各扫描角度下的断层扫描图像；以及c)根据所述断层扫描图像分析被测零件的内部装配状态，以确定是否存在内部装配缺陷。本发明的检测方法具有广泛的适用性和高度的准确性，尤其能准确地检测出零件的内部构件、特别是密封圈是否装配到位的问题，满足车企对零件质量的管控需求。

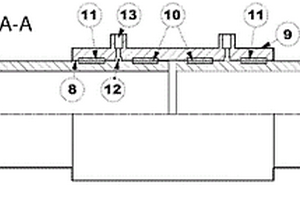

允许密封完整性的无损压力检测的管道配件 825

 0

用以连接和紧密地密封比如被用在但不限于各种管道应用中的塑料管道的管道的配件。该配件允许密封完整性的严苛的和无损的检测，其中密封的完整性可以当管道系统正在被构建时被容易地和快速地逐个检测。密封也可以被在管道设备的安装和完成之后再次检测。该配件包括两对密封区，每对在密封区之间具有入口的压力检测腔，该入口允许加压该腔和检测相邻的密封的完整性。该配件具有一系列冷却区，该一系列冷却区增强配件的灵活性和完整性。

用于无损检测设备的具有GPS功能的数据记录系统 810

 0

一种用于无损检测/无损检验设备的具有GPS功能的数据记录系统。GPS所获得的位置数据被用于从地理上标记检验数据项,其提供了更为高效和精确的数据收集、组织以及分析。所述具有GPS功能的数据记录系统还提供一种用于在所述设备进入特定检验区时进行探测并且执行位置特定任务以帮助进行该检验的操作者的方法。

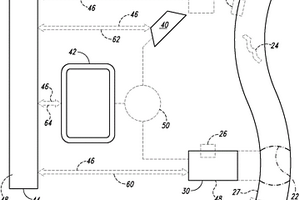

无损检测的方法及系统 1064

 0

本申请公开了一种无损检测的方法和系统，其中本申请公开的无损检测方法(100)包括非接触地确定无损检测探头(30)的位置(101)以及识别在测试结构(20)上由探头(30)获取测试数据的的位置。确定可以包括使用一个或多个电子相机捕获探头(30)和测试结构(20)的位置。识别可以包括使所获取的测试数据与探头(30)相对于测试结构(20)的位置关联(104)。此外，方法可以包括可视化(106)与所识别的位置(104)相关的测试数据。本申请公开的无损检测系统(10)包括探头(30)、一个或多个电子相机、计算机(44)以及显示器(42)，其共同被配置为确定探头(30)的位置(101)，通过探头(30)获取测试数据，识别测试结构(20)上与测试数据关联的位置，以及可视化(106)与测试结构(20)相关的测试数据。

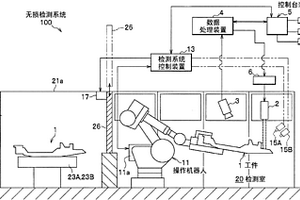

无损检测系统 839

 0

一种无损检测系统，能精度良好地检测在不同种类金属的重叠接合部确实地成为金属接合的强度高的接合状态的情况。无损检测系统(100)用操作机器人(11)将工件(1)要检测的不同种类金属材料的重叠接合部设定为规定的位置和角度。用规定波形的激光照射重叠接合部的表面，通过红外线相机(3)进行拍摄，在数据处理装置(4)取得红外线图像。基于所取得的红外线图像，对通过数据处理装置(4)取得的红外线图像的每个像素进行傅立叶变换，由控制台装置(5)生成相位图像。基于所生成的相位图像来判定接合良好与否。在该无损检测时，基于激光刚出射后的红外线图像的强度来判定附近纵壁的反射是否较大，微调整激光的光轴与检测部位的表面所成的角来取得噪声较少的红外线图像。

采用光学全息摄影干涉测量术的物体无损检查方法及装置 841

 0

本发明涉及采用全息摄影干涉测量术对细部、机器零部件、机械装置以及各种材料无损检查方法及装置,它能够克服物体与全息照相设备之间相对位移,特别是由于物体振动造成的问题。这是通过在柔性波导光缆中在被检查物体、光源和干涉仪之间传送参照和物体光束以及使柔性波导光缆端点牢靠地固定,与被检查物体、干涉仪的记录介质和光源分别保持固定距离来实现的。这样做还提供另一个好处,即,将全息摄影干涉仪分成物体部分和形成干涉图形的记录部分。于是,在任何天气条件下对物体实施现场测量,同时全息摄影干涉仪的敏感记录设备则可工作在远方受保护的地点就成为可能。

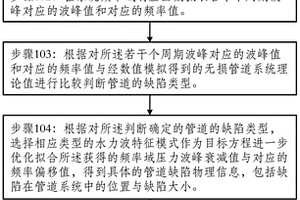

适用于城市供水管道系统的在线无损检测方法及其装置 716

 0

本发明公开了一种适用于城市供水管道系统的在线无损检测方法，根据在供水管道内主动产生和测量的高频水力波传播与反射特征信号获得系统频率域响应函数；在系统频率域响应函数抓取若干个周期波峰对应的波峰值和对应的频率值；根据对所述若干个周期波峰对应的波峰值和对应的频率值与无缺陷管道系统理论值进行比较判断管道的缺陷类型，并进一步利用优化拟合后的数据确定管道缺陷物理信息。还公开了一种适用于城市供水管道系统的在线型水力波生成装置，通过本发明能够检测包括管道漏水与堵塞，未知支管以及空气囊的管道缺陷。本发明将通过在线工作的方式，快速地检测出管道系统中潜在的缺陷，以实现准确高效无损型城市供水管道缺陷检测方法体系。

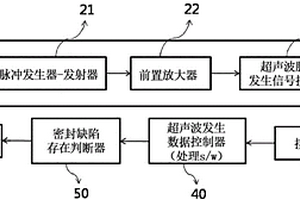

利用超声波的关于铝袋密封的无损检测判断系统 1038

 0

本发明涉及一种利用超声波的关于铝袋密封的无损检测判断系统，该无损检测判断系统包括：由探头形成的超声波发生器，其配置为通过向放置在检测台上的无损检测对象产生超声波来发送和接收超声波信号；接口单元，其配置为将从超声波发生器接收到的超声波信号发送到超声波发生数据控制器；超声波发生数据控制器，其配置为处理从接口单元接收到的超声波数据；密封缺陷存在判断器，其配置为利用处理后的超声波数据判断是否存在密封缺陷；和显示器，其配置为在监视器上显示判断结果。由于利用了超声波的透射率，以红色显示在具有高透射率的透射部分处的具有高密度的区域(密封部分)，并且以蓝色显示在具有低透射率的透射部分处的具有低密度的区域(空气部分)，从而可通过无损检测来检测和查验铝袋(pouch)的未密封部分。

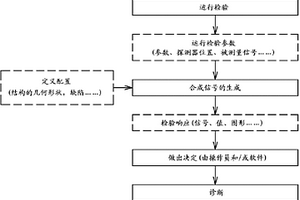

使用合成信号的真实条件下无损检测操作的模拟方法 667

 0

本发明涉及一种借助至少一个探测器的无损检测的模拟方法，其特征在于，其包括以下步骤：–测量检验参数，尤其是与所述探测器在空间中的位置相关的参数；且-生成对应于无损检测操作的合成信号。

集成多传感器无损检测 952

 0

从用于金属结构的无损检测的多个不同的传感器类型采集和处理数据的方法和设备。电磁超声换能器(EMAT)信号、涡流(EC)信号、磁通量泄漏(MFL)信号和偏转信号从金属结构的多个局部区域中的每个采集,并且被处理以基于从公共局部区域(特征的至少一部分位于其中)采集的EMAT、EC、MFL和偏转信号中的至少两个表征该金属结构的一个或多个特征。用于无损的集成多传感器装置可用于提供该金属结构的多个局部区域中的每个的EMAT、EC、MFL和偏转信号。这样的集成多传感器装置可配置成提供在线检查工具,例如用于检查管道完整性的智能清管器等。

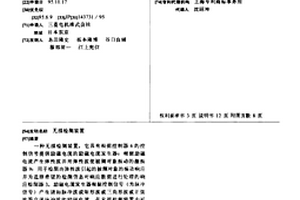

无损检测装置 709

 0

一种无损检测装置,它具有根据控制器6的控制信号提供励磁电流的励磁电流发生器;根据励磁电流产生弹性波并用弹性波使被测对象振动的激振器9;用于检测由弹性波引起的被测对象的振动响应并为选择希望的检测信息对响应数据进行处理的响应检测器3。励磁电流发生器根据控制信号(为脉冲信号)产生诸如脉冲波或矩形波或三角形波或正弦波等交流脉冲波的励磁电流。在无损检测装置中可配用多个激振器对被测对象进行作用。

可调式无损检测模具 970

 0

本申请公开了一种可调式无损检测模具，包括：支撑架、第一方向调节组件、第二方向调节组件和检测块，第一方向调节组件安装于支撑架并且在第一方向上位置可调，第二方向调节组件安装于第一方向调节组件并且在第二方向上位置可调，检测块固定于第二方向调节组件。由于检测块固定于第二方向调节组件，而第二方向调节组件安装在第一方向调节组件上且在第二方向上位置可调，因此可以通过第一方向调节组件和第二方向调节组件来调节检测块的位置，从而可适用于多种型号电池穿壁焊点的检测，有效排除原有无损检测因更换电池型号而要频繁拆卸无损检测模具的现象，降低更换无损检测模具的频率，进而可有效提高电池生产的效率，节省时间及制作成本。

用于无损检测的旋转阵列探头系统 1016

 0

一种用于无损检测的旋转阵列探头系统。公开了用于对长检测对象进行无损检测和无损检查(NDT/NDI)的装置,其中,检查系统包括:检测对象输送器,其用于沿着纵向输送路径输送检测对象;探头组件,其包括相控阵探头,该探头组件被构造成感应检测对象中的信号并且感测从检测对象反射的回波,探头组件输送器被构造成可动地支撑探头组件,以使探头组件在围绕检测对象的周向路径上移动;和控制系统,其被联接到检测对象输送器和探头组件输送器,该控制系统被构造成使得在检测对象沿着纵向路径移动并且相控阵探头在周向路径上移动的同时由相控阵探头获取数据并且从相控阵探头获取数据。

具有人因工程学抓手的无损检测设备及相关方法 725

 0

提供了无损检测设备、系统和相关方法以助于工件的检测。无损检测设备包括被构造成被置于与工件可操作接触的超声波传感器。超声波传感器被构造成向所述工件内发射超声波信号并且接收来自工件的返回信号。无损检测设备还可包括抓手，其被可操作地连接到超声波传感器，从而抓手和超声波传感器可协调地运动。抓手被构造成支撑操作者的手掌，例如操作者手掌的大部分，从而操作者施加给无损检测设备的力经由抓手传递给超声波传感器。无损检测系统还可包括计算机，其与无损检测设备通信以接收与超声波传感器接收的返回信号有关的信息。

用于对测试对象上的表面附近的结构进行无损检验的热成像检验装置及方法 738

 0

一种热成像检验装置并用于对测试对象上的表面附近的结构进行无损检验，包括用于将热能施加至测试对象的待加热的表面区域的加热装置；用于在施加热能之后对测试对象的待测量的表面区域上的空间温度分布的时间轮廓进行检测的热传感器装置，其中待测量的表面区域包括待加热的表面区域以及与待加热的表面区域邻近的待测量的外部表面区域；以及用于对空间温度分布的时间轮廓进行评估从而因此对待测量的表面区域上的表面附近的结构的至少一个参数进行检测的评估装置。

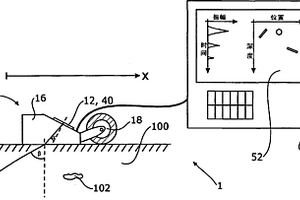

利用超声波来无损检测受检件的方法以及执行该方法的装置 696

 0

本发明涉及一种利用超声波来无损检测受检件(100)的方法,包括以下方法步骤:a.将定向超声波脉冲以入射角β射入受检件(100)之中,其中以电子方式调整入射角β;b.记录由入射到受检件(100)之中的超声波脉冲产生的回波信号;c.确定入射位置X0,在该入射位置处可以记录对应于受检件体积中的缺陷(102)的回波信号;d.确定缺陷(102)的ERS值在位置X0处变得最大的入射角β最大;e.将受检件(100)表面上的入射位置从X0变为X1,其中检测入射位置的变化;f.以电子方式调整入射角β,以使得缺陷(102)的ERS值在改变后的入射位置X1处最大。本发明还涉及一种用来执行该方法的装置。

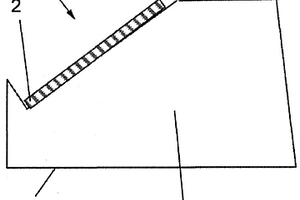

改善的具有耦合检查的超声波无损检测 660

 0

本发明涉及一种用于对试件(7)进行超声波无损检测的方法,其包括多个检测周期,这些检测周期分别包括通过多个超声波换能器(2)将至少一个超声波脉冲射入试件(7)以及通过该超声波换能器或者必要时通过其他的超声波换能器(2)来接收该至少一个透过试件(7)的超声波脉冲。该方法的特征在于,该多个超声波换能器(2)的相位是可控的并且构成至少一个群辐射器(1),该方法包括至少一个第一检测周期,其中该至少一个群辐射器(1)的相位可控的超声波换能器(2)在发射时被如此控制,以使得在接收时通过该群辐射器来检测试件(7)的后壁回波,并且该方法包括至少一个第二检测周期,其中该相同的至少一个群辐射器(1)的相位可控的超声波换能器(2)在发射时被如此控制,以达成射入试件(7)的超声波脉冲的不同于第一检测周期的主传播方向(8,8′)。本发明还涉及附属的设备及应用。

电磁波检测组件、电磁波检测组件阵列和无损检查设备 914

 0

本发明提供一种电磁波检测组件，其中在通过将用于检测电磁波的多个检测元件按二维阵列排列所构成的电磁波检测部件的各检测元件与该电磁波检测部件的外侧的预定连接目的地之间以良好的可制造性且以尽可能不在电磁波的检测中造成麻烦的方式形成布线。包括沿Y方向排列的M个(M是2以上的整数)检测元件的检测元件组在与Y轴方向垂直的X轴方向上排列成N列(N是2以上的整数)，并且在同一基板面上设置将M×N个检测元件中的各检测元件与电磁波检测部件的Y轴方向上的任一端外侧的预定连接目的地电气连接的M×N个布线。

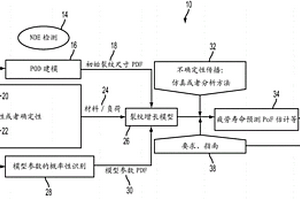

疲劳破坏预测和结构完整性评定的无损检测的嵌入式缺陷的概率建模和尺寸测定 705

 0

提供考虑到来自无损检查(NDE)数据和疲劳模型参数的不确定性而使用无损测试数据的概率性疲劳生命预测的方法。该方法利用关于探测、尺寸测定、疲劳模型参数和输入的不确定性量化模型。基于耦合实际缺陷尺寸与无损检查(NDE)报告尺寸的对数线性模型开发探测概率模型。通过使用概率性建模和贝叶斯定理对于没有缺陷指示的NDE数据和具有缺陷指示的NDE数据二者推导实际缺陷尺寸的分布。呈现具有真实世界NDE检测数据的涡轮机转子示例以演示整个方法。
