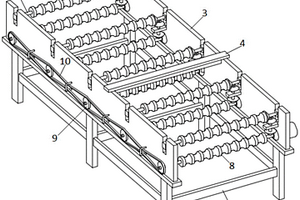

本实用新型公开了一种金属材料的无损检测装置，涉及金属检测技术领域。本实用新型包括机架和探头本体；机架的上部对称固定有侧撑板；两侧撑板之间架设有横梁；横梁的下表面装设有探头座；探头座上并排装设有多个探头本体；两侧撑板之间并排转动装设有多个第一转轴和多个与第一转轴相对应的第二转轴；第一转轴设置于第二转轴的下方；第一转轴与第二转轴上均轴向装设有传送辊；传送辊的外壁周向开设有多个与探头本体相对应的传送槽；多个第一转轴朝向相同的一端均固定有同步轮；多个同步轮之间通过同步带传动连接。本实用新型不仅结构设计简单合理、使用便捷，而且有效地提高了金属材料的检测效率，实用性较强，具有较高的市场应用价值。
989
0

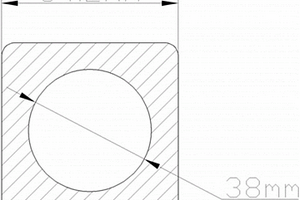

本发明公开了一种ITER 方管焊缝在线无损检测方法，根据ASME标准中T‑271 .2 双壁透照技术，采用射线通过ITER 方管双壁并使两壁的焊缝在同一张底片上进行观察，针对ITER 方管的焊缝，采用双壁双影垂直透照技术，通过观察人工缺陷的清晰程度及出现的次数来确定适合的透照次数；最后对实验结果进行分析，确定焊缝的缺陷。本发明能够实现对焊缝中存在的缺陷定性、定位及初步定量检测，具有操作简单，易实现，缺陷影像清晰，易于识别的优点，可广泛用于 ITER 中 方管焊缝的在线检测。
900
0

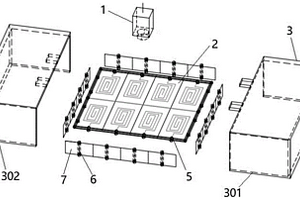

本发明公开了一种发射电磁或微波进行红外道路病害无损检测的装置，包括红外摄像仪、旋转装置和屏蔽装置，所述屏蔽装置包括第一侧边屏蔽罩和第二侧边屏蔽罩，所述第一侧边屏蔽罩和第二侧边屏蔽罩分别位于旋转装置的两边，所述红外摄像仪位于旋转装置的正上方位置处，所述旋转装置构成无底的盒型装置。本发明的加热方式灵活，适应性强，可根据路面材料的不同决定采用电磁感应加热还是微波加热，并且利用聚磁、反射效应高效地使用电磁波或微波对路面材料进行快速加热，解决了红外道路无损检测技术中路面材料对加热方式与温度要求苛刻的问题。
661
0

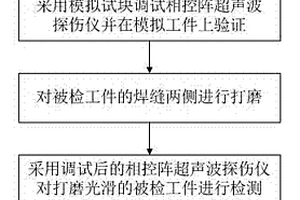

本发明提供一种基于相控阵超声波探伤仪的小径管无损检测方法，包括以下顺序的步骤：对被检工件进行CIVA和声场仿真；采用模拟试块调试相控阵超声波探伤仪并在模拟工件上验证；对被检工件的焊缝两侧进行打磨；采用调试后的相控阵超声波探伤仪对打磨光滑的被检工件进行检测；分析检测图谱，得出检测结果。本发明在现场检测前，对被检工件进行CIVA和声场仿真，并采用合适的对比试块和模拟工件对相控阵超声波探伤仪进行调试，在调试过程中，根据模拟工件的厚度不同而采取不同的扫查方式，提高了调试精度，从而能够提高现场检测的灵敏度，避免进行重复检测，节约了检测时间，降低了检测成本。
683
0
本实用新型公开了多工位视觉无损锻件旋转检测支架。本实用新型包括底板，所述底板顶端安装有调节机构，所述底板顶端两侧安装有防护盖，所述防护盖一侧的所述底板上安装有液压控制箱，所述防护盖内部安装有所述调节机构，所述调节机构上安装有转块，所述防护盖内侧的所述底板顶端设置有侧板，通过所述底板顶端所述调节机构对0锻件高度进行调整并由所述调节机构上安装的所述转块对锻件进行旋转，本实用新型具有通过液压控制箱控制转块能够进行旋转，以及伸缩杆的伸缩对锻件进行夹持，使得的固定性好且适用不同规格锻件，同时经过调节结构对锻件位置高度进行调整，使得在检测时能够控制锻件检测的高度位置，检测更加方便的优点。

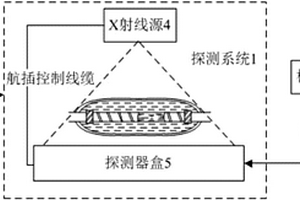

一种基于X射线实时成像技术的电力电缆及接头无损检测系统及方法，该检测系统包括探测系统、检测平台及支架系统，探测系统与检测平台连接，探测系统包括X射线源与探测器盒，探测器盒与X射线源连接，该检测方法的步骤是先完成电缆及接头内部结构图像的接收、拼接和融合，再对电缆及接头整体图像进行灰度处理，然后利用边缘检测技术获取显著边缘点，接着将边缘检测后的电缆及接头内部结构图像分层着色，最后联合数据库中存储的标准电缆及接头内部结构图像进行差分计算，依据图像区别结果作出检测判断。本发明可实现电缆及接头内部结构的可视化实时诊断，依据电缆及接头内部结构快速准确地判断其运行状态，有效减少由电缆及接头内部缺陷产生的故障事故，保证电缆及接头的安全可靠运行。
657
0
本实用新型公开了一种主动式红外无损检测装置，包括有激光诱导光源、样品扫描运动装置、红外滤光片、红外探测器、锁相放大器、连接有红外镜头的红外相机，样品扫描运动装置用于固定待测样品并带动待测样品进行平移，红外相机和激光诱导光源位于待测样品的同一侧且分别朝向待测样品的表面，红外探测器位于待测样品的另一侧并朝向待测样品的表面，红外滤光片位于红外探测器和待测样品之间，红外探测器的输出端与锁相放大器连接。本实用新型将激光诱导红外辐射检测法和锁相红外热成像法两种方法结合起来，解决无损检测中快速发现与高分辨测量的双重问题。
943
0
本实用新型提供了一种高清探头无损检测系统，该系统包括用于性能检测的智能控制器，高清探头和用于输送板件的板件自动运输系统，所述智能控制器包括外界输入模块，所述板件自动运输系统模块的输出端与智能控制器的输入端相连，所述高清探头输出端与所述智能控制器内的外界输入模块的输入端相连，本实用新型应用于汽车冲压件缺陷的检测与分析，能够提高检测的效率，大大降低误检率。
616
0
本实用新型提供一种基于视觉识别的叠瓦组件表面无损检测设备，属于光伏太阳能组件生产设备技术领域，所述隔间板围成的内腔中设置有可滑移的移料装置，所述移料装置的下方设置有吸料机构，所述隔间板的两侧分别开设有进料口和出料口，所述进料口中活动通过有第一传送带，所述出料口中活动通过第二传送带，所述第二传送带远离第一传送带的一侧设置有接料盘，所述接料盘的底部设置有伸缩杆，所述隔间板围成内腔的底部设置有视觉相机。本实用新型提供了基于视觉识别的叠瓦组件表面无损检测设备，能够自动上下料并通过视觉相机进行识别检测，效率更高、更精准，非常值得推广。

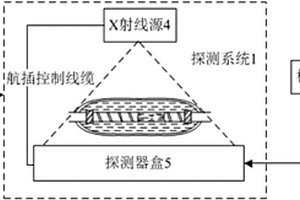

一种基于X射线实时成像技术的电力电缆及接头无损检测系统，该检测系统包括探测系统、检测平台以及支架系统，支架系统支撑探测系统完成对电缆及接头的探测，探测系统通过无线通信网络与检测平台连接，探测系统包括X射线源与探测器盒，探测器盒与X射线源连接。本实用新型的优点是：可实现电缆及接头内部结构的可视化实时诊断，依据电缆及接头内部结构快速准确地判断其运行状态，有效减少由电缆及接头内部缺陷产生的故障事故，保证电缆及接头的安全可靠运行。
863
0

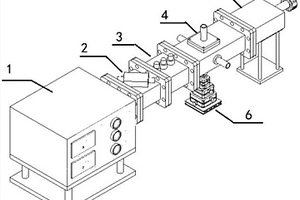

本实用新型公开了一种实时无损检测与定量调控材料微波制备过程的装置，包括依次连接的微波源及其控制系统、双定向耦合器、三螺钉调配器、微波单模谐振腔、短路活塞；微波单模谐振腔由四面金属壁包围形成矩形空腔，其上部设有顶面窗口、两侧面设有通光孔、下面设有转轴孔，转轴孔连接有精密八轴位移旋转系统，顶面窗口设有顶盖，顶盖设有测温孔，所述转轴孔、通光孔和测温孔均设有截至波导；一侧的通光孔设有X光源、另一侧的通光孔设有图像采集装置，所述图像采集装置连接有图像反演重建系统。可实现在高温、微波辐射等极端外场作用下，对生物材料、航空材料、纳米材料等先进材料的微纳尺度结构形貌及其演化进行三维、无损、原位在线的观测和分析。
本发明公开了一种基于融合特征波长选择算法的苹果酸度近红外无损检测方法，其步骤包括：1采集苹果样本标记点区域的光谱信息，测量苹果样本标记点区域的酸度数据；2对采集到的光谱进行预处理；3分别利用连续投影算法SPA与竞争自适应重加权采样算法CARS进行特征波长选择，并将二者所选择的特征波长进行融合；4根据融合后的特征波长对应的光谱与酸度数据，在校正集上建立苹果酸度的偏最小二乘PLS预测模型，并在预测集上对模型结果进行评估。本发明能兼顾选取的波长变量数目与建立的模型准确性，模型简单、检测效率高、实用性强，可为快速无损检测苹果的酸度提供重要手段，降低特定用途便携式近红外仪器的开发成本。

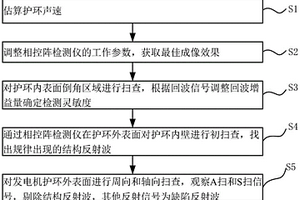

本发明提供了一种基于相控阵超声波双面阵探头的在役发电机护环无损检测方法，包括以下步骤，S1：使用探头扫查护环，估算护环的声速；S2：调整相控阵检测仪的工作参数，获取最佳成像效果；S3：对护环内表面倒角区域进行扫查，根据回波信号调整回波增益量确定检测灵敏度；S4：通过相控阵检测仪在护环外表面对护环内壁进行初扫查，找出规律出现的结构反射波；S5：对发电机护环外表面进行周向和轴向扫查，观察A扫和S扫信号，剔除结构反射波，其他反射信号为缺陷反射波。本发明聚焦能量更加集中和强大，能够更加真实的反应出缺陷，发现微小缺陷，而且通过剔除结构反射波，提高检测准确性和检测精度。
748
0
本发明公开一种用于大型构件的X射线无损检测装置，包括屏蔽机柜、成像运动组件、载物台运动组件、射线源组件和探测器；成像运动组件、载物台运动组件、射线源组件和探测器均设置在屏蔽机柜内，射线源组件和探测器设置在成像运动组件上，射线源组件和探测器对应设置，载物台运动组件设置在射线源组件和探测器之间，成像运动组件带动射线源组件和探测器移动，载物台运动组件带动载物台运动组件上的待检测物品移动；本发明采用多轴组合运动的形式，成像机构6轴直线、旋转复合运动和载物台机构两或三轴直线、旋转复合运动，可实现大型构件倾斜无损检测，解决了现有检测设备只适用小型构件检测的问题。
627
0

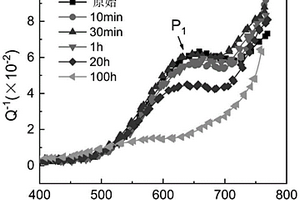

本发明公开了一种反应堆压力容器钢中第二相团簇颗粒的无损检测方法，包括：将RPV钢在保护气氛下进行不同的热处理，得到具有不同含量纳米团簇析出相的RPV钢处理样品，并保留未进行热处理的RPV钢作为原始样品；将处理样品和原始样品切割成规定形状，再进行内耗测试，测试的数据绘制温度‑内耗曲线，得到不同样品的Snoek型内耗峰和/或晶界弛豫内耗峰；将RPV钢处理样品与原始样品的温度‑内耗曲线进行对比分析，并通过Snoek型内耗峰和/或晶界弛豫内耗峰对RPV钢的纳米团簇析出相含量进行判定。该方法属于无损检测，具有制样简单、操作容易、测试区域大等优点，还可高灵敏地探测各种缺陷的扩散运动和缺陷间交互作用，获得材料中微观变化过程的定性和定量信息。
765
0
本实用新型公开了一种钢材无损检测装置，包括支撑底板，所述支撑底板的上表面分别固定连接有工作台和承重座，两个所述承重座以支撑底板正面的中线为对称轴对称设置在支撑底板的上表面两侧，两个所述承重座的上表面均固定连接有夹持转动机构，所述夹持转动机构包括固定连接在承重座上表面的圆形轴承。该钢材无损检测装置，通过设置圆形轴承，并在圆形轴承的内环面相对设置两个液压伸缩杆，能够通过液压伸缩杆顶端的圆弧形卡爪将钢材进行固定，通过设置传动箱、伺服电机、外齿轮盘、第一伞齿轮、第二伞齿轮、传动杆和传动外齿轮盘，能够将夹持的钢材进行一百八十度的转动，从而达到使用探伤仪对钢材的外表面进行多角度无损检测的目的。
743
0
本发明公开了一种无损检测高精度元件缺陷的方法，包括：搭建依次设置的且包含X射线光源、源光栅G0、分束光栅G1、分析光栅G2及探测器的光路，该光路中的源光栅G0的周期与分析光栅G2的周期、分束光栅G1的周期与分析光栅G2的周期满足预设条件；将待检测高精度元件放置于分束光栅G1与分析光栅G2之间，对待检测高精度元件进行相位衬度成像，获得待检测高精度元件的折射信号和吸收信号，从而对其缺陷进行检测。采用本发明公开的方法，可以快速高效地检测高精度元件的微小缺陷，适用于非透明物体。
997
0

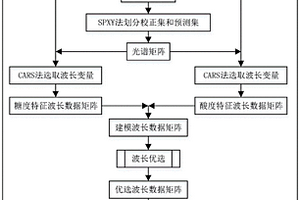

本发明公开了一种基于光谱波长优选的水果糖度和酸度无损检测方法，包括：1采集水果样本光谱并测量糖度和酸度数据；2对采集的光谱进行预处理；3利用竞争自适应重加权采样算法CARS对预处理后光谱分别基于糖度和酸度数据选择波长；4基于波长优选法对糖度和酸度特征波长数据矩阵进行整合并筛选，得到优选波长数据矩阵；5根据优选波长数据矩阵与糖度、酸度数据，用校正集建立偏最小二乘PLS模型，并通过预测集对模型结果进行评估。本发明优选了对糖度和酸度预测同时有效的波长，基于优选波长建立的预测模型检测效率高、精度高、实用性强，为实现水果糖度和酸度两者的同时快速无损检测提供了重要参考。
637
0
本实用新型属于无损检测技术领域，尤其为一种锅炉不锈钢管氧化物堆积无损检测装置，包括检测平台，所述检测平台的顶部分别通过轴承转动连接有第一螺纹筒和第二螺纹筒，所述第一螺纹筒的表面固定连接有主轮盘，所述第二螺纹筒的表面固定连接有副轮盘，所述主轮盘和副轮盘的表面转动连接有传动带，所述第一螺纹筒和第二螺纹筒的内壁均固定连接有螺纹杆，所述螺纹杆的一端通过轴承转动连接有连接板。本实用新型通过第一螺纹筒、螺纹杆、伺服电机、主齿轮和次齿轮之间的配合下，使得进行使用的时候方便对检测装置的高度调节，从而便于将检测头对准不同大小的不锈钢管表面进行检测，进而极大的提高了检测的质量，增加了实用性。
1056
0

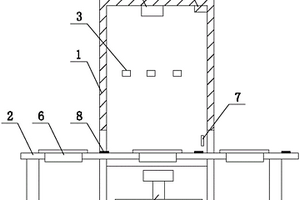

本实用新型公开了一种多波段快速无损检测草莓新鲜度装置，暗箱底部开口，光源和光探测器位于暗箱内；传送带位于暗箱下方，传送带上设有沿传送方向依次设置的多个样品架，升降机构位于暗箱下方，升降机构用于将位于所述开口下方的样品架上升，使所述样品架从所述开口伸入暗箱内。通过上述优化设计的多波段快速无损检测草莓新鲜度装置，通过传送带将待检测样品依次送入暗箱内检测，在暗箱内通过升降机构和光探测器配合实现不同形状尺寸的草莓样品的多位置多角度检测，从而无间断、大批量的检测草莓新鲜度，且检测速度快，大大提高检测精度。
992
0
本发明公开了一种具有在民用航空器顶端无损检测的吸盘机器车，包括：机身外壳、主动轮、从动轮、滚珠、压簧、真空泵、电机、电源、驱动轴、齿轮组、丝杆、丝杆螺母、主控电路板、耦合剂挤出器、运行隔板、卡槽、出剂口、超声波探测仪、刮板，所述吸附装置包括吸盘本体、O型环、放气活门、软管，通过上述方式，本发明一种具有在民用航空器顶端无损检测的吸盘机器车，可以利用吸盘进行爬行运动，能用在民用航空器的顶端，操作方便。
811
0

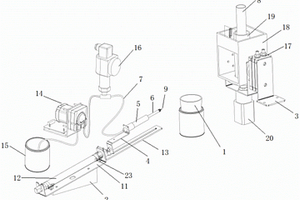

本实用新型涉及一种用于物质总量检测的固液混合物自动化无损转移装置，与现有技术相比解决了尚无固液混合物自动化无损转移装置的缺陷。本实用新型中喷头运动组件的后端安装在喷头支架上，喷头运动组件的前端安装有喷头固定架，喷头调节管固定安装在喷头固定架上，喷头调节管的前端安装有喷液管，试剂喷液组件的送液管安装在喷头调节管的后端；所述的试管安装座上安装有试管倾倒组件，试管倾倒组件内安装有试管旋转组件，试管插在试管旋转组件内。本实用新型实现了固液混合物的自动化无损转移，同时原容器的内壁无任何残留待检物质，通过非接触式的加液方式避免交叉污染，达到了物质总量检测的作业要求。
1049
0

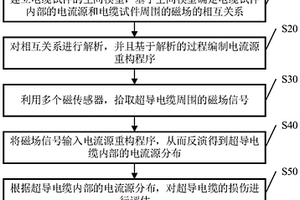

本发明的实施例涉及一种用于CICC超导电缆损伤评估的无损检测方法。其中，所述无损检测方法包括以下步骤：建模步骤，建立电缆试件的空间模型，基于所述空间模型确定所述电缆试件内部的电流源和所述电缆试件周围的磁场的相互关系；编程步骤，对所述相互关系进行解析，并且基于解析的过程编制电流源重构程序；拾取步骤，利用多个磁传感器，拾取所述超导电缆周围的磁场信号；反演步骤，将所述磁场信号输入所述电流源重构程序，反演得到所述超导电缆内部的电流源分布；以及评估步骤，根据所述超导电缆内部的电流源分布，对所述超导电缆的损伤进行评估。根据本发明的实施例，能够实现对处于低温环境中的CICC超导电缆的无损检测。
844
0
本实用新型公开了一种电力电缆接头无损检测用支架，包括水平运动模块、上升运动模块、底座运动模块、电气柜，其中，上升运动模块一侧与底座运动模块固定连接，底座运动模块右侧通过金属件与电气柜硬性连接，上升运动模块远离底座运动模块的一侧与水平运动模块固定连接，本实用新型主要解决电缆隧道狭窄空间内电缆及接头X射线无损检测装置的快速组装与拆卸不便的问题，实现X射线检测系统的三维运动、快速定位及连续扫描成像，该装置包括水平运动模块、上升运动模块、底座运动模块及电气柜，支撑X射线无损检测系统平稳运动，实现快速定位对电缆及接头的X光检测，电气柜提供电源，并作为配重保证整个支架系统平衡。
904
0

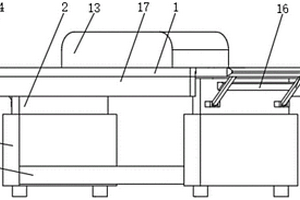

本实用新型公开了一种电力无损检测平台，包括桌面，所述桌面的底部对称设有活动板，且活动板的下方滑动连接有壳套，两个所述壳套之间焊接有壳体，所述壳体的底部内壁上安装有第一电机，且第一电机的输出端安装有主动齿轮，所述主动齿轮的背面设有从动齿轮，且从动齿轮上通过螺栓连接有蜗杆，每个所述壳套的底部内壁上均活动连接有双向螺纹套，且双向螺纹套的外圈固定连接有蜗轮。本实用新型通过各种结构的组合使得本装置在使用的过程中能够根据使用人员的需求对检测平台的高度进行自动调整，进而提高工作人员在实现对产品进行电力无损检测时的舒适度，且本装置能够根据工作需要实现对桌面大小的扩展，提高检测效率。
743
0

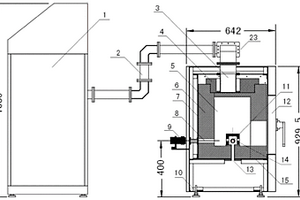

本发明涉及一种微波辐射效应的SR-CT无损检测装置。该装置为分体式结构，包括微波源及其控制系统、波导、微波辐射腔体等部分。微波源及其控制系统可实现特定微波辐射功率的调节和控制，波导实现微波的传输。微波辐射腔体可对材料进行微波辐射处理，其内部的双重保温结构可实现材料的通光、保温、测温、气氛保护等功能；其底部的独立多维精密电控位移旋转台可实现SR-CT技术所要求的材料高精度旋转，同时还可实现材料沿垂直同步辐射光方向的位置调节以及在旋转台台面中心的精确定位。基于该套设备可实现生物医学材料、航空材料、纳米材料等先进材料在微波辐射作用下其内部微结构特征的微纳米分辨率的三维、无损、实时原位在线探测。
792
0
本发明公开了一种基于超声脉冲的路面自调节无损探伤小车的检测方法，包括有以下步骤：1)首先根据被检测路面状况确定连接于无损探伤小车下方的探伤管数量n，n≥Tmin；2)在被检测路面的起点L0处、时刻t0,无损探伤小车开始启动并以速度v沿被检测路面行进时间t后，无损探伤小车在被检测路面的L1处停止，并通过高频超声波发生器通过探伤管底端的探头输入发射波B0；本发明能够使波形与路面破损程度相对应，做到定量分析检测波形与路面破损程度之间的关系，反映被检测路面的综合破损情况，并且可以通过重复测量增加数据可比性并且检测速度快，精度较高。
1057
0
本发明公开了一种无损检测工艺验证试块，涉及焊缝检测技术领域。一种无损检测工艺验证试块，所述试块包括第一试块、第二试块和第三试块，所述第一试块为矩形块状结构，所述第一试块设有圆柱形通孔，所述第二试块为圆柱体结构，用于模拟焊缝缺陷；且所述第二试块能够插接至所述圆柱形通孔内部，且能够在所述圆柱形通孔内部沿着周向转动，所述第三试块为矩形块状结构，且所述第一试块与所述第三试块可拆卸组合连接。本发明使用组合式的试块，可以通过通过多种组合形式，可应用于不同厚度、不同缺陷类型焊缝超声检测的灵敏度校准和工艺验证，有效的避免了因为检测工艺使用不当而造成的缺陷漏检，提高了超声检测结果的有效性和缺陷检出率。
749
0
本发明提供一种基于磁感应场的无损检测装置，包括：励磁装置、磁传感器和信号处理模块。所述励磁装置用于构建交变的磁场区域，以对放置在所述磁场区域的待测物体表面产生设定强度的励磁磁场。所述磁传感器与所述信号处理模块信号连接，所述磁传感器用于检测置于所述磁场区域内的待测物的漏磁信号。所述信号处理模块对所述漏磁信号形成待测物的漏磁变化曲线，并根据所述漏磁信号计算得到漏磁强度，进而在所述漏磁强度大于设定阈值时判定待测物存在缺陷。本发明能提高无损检测的便捷性和准确性，降低检测成本。
本发明涉及一种用于物质总量检测的固液混合物自动化无损转移装置及其控制方法，与现有技术相比解决了尚无固液混合物自动化无损转移装置的缺陷。本发明中喷头运动组件的后端安装在喷头支架上，喷头运动组件的前端安装有喷头固定架，喷头调节管固定安装在喷头固定架上，喷头调节管的前端安装有喷液管，试剂喷液组件的送液管安装在喷头调节管的后端；所述的试管安装座上安装有试管倾倒组件，试管倾倒组件内安装有试管旋转组件，试管插在试管旋转组件内。本发明实现了固液混合物的自动化无损转移，同时原容器的内壁无任何残留待检物质，通过非接触式的加液方式避免交叉污染，达到了物质总量检测的作业要求。
