全部
▼
热搜：
779
0

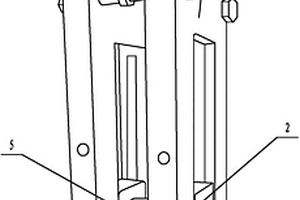

本实用新型涉及一种可移动电极，属于电学实验设备技术领域。本实用新型为了解决现有电器工程及自动化学中在进行电相关实验时需要搭建繁琐的电极及引线关系，影响实验精确和实验效果的问题。本实用新型包括电极支架和电极滑块，电极支架包括两块长方体支架板，支架板的四角处分别开有螺纹孔，两块长方体支架板通过安装在螺纹孔内的螺杆建立连接，长方体支架板的中心位置开设有一长方形安装孔，长方形安装孔的长边内侧壁上加工有T型凹槽，电极滑块安装在长方体支架板中心处长方形安装孔内侧壁的T型凹槽内。本实用新型结构简单，实验连接安装方便，且位置精确，避免了金属线或者金属物质对局部放电测试的干扰。
1080
0

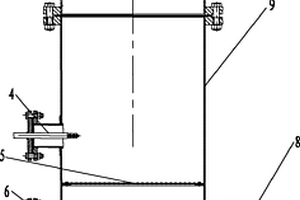

高压容器密封装置。在化学工业或石油化工中，绝大多数过程是在一定的压力和温度条件下进行的，传统的机械或设备密封结构，在操作过程中因跑、冒、滴、漏产生的介质直接排到设备外的环境，造成以下后果：对于毒性介质会造成环境污染及人身伤害；对于易爆介质可能产生危及人体健康与生命安全的爆炸，导致生产不能正常进行；对于贵重介质，造成不必要的浪费。一种高压容器密封装置，其组成包括：端盖（3），所述的端盖与筒体（4）之间具有环形的榫槽，所述的榫槽之间装有防泄露垫片（2），所述的榫槽之间环形之内具有同心的环形主密封榫槽，所述的主密封榫槽中装有主密封组件（1），所述的榫槽与所述的环形主密封榫槽之间具有泄漏监测与缓冲装置（5）的连接通道。本实用新型应用于高压容器的密封。
674
0

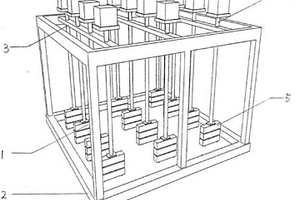

本实用新型的目的在于提供混凝土暴露试验加载装置，包括支架、水池、支护梁、加载器、混凝土试件、滚轴，支架包括横梁、立柱，水池设置在支架立柱的下方，水池底部设置金属板，支护梁安装在支架的横梁里，加载器安装在支护梁上，每个加载器下端均连接一组混凝土试件，每组混凝土试件包括三个混凝土试件，混凝土试件置于水池内，混凝土试件之间安装滚轴，混凝土试件与金属板之间也安装滚轴。本实用新型可以模拟实际工程中应力、化学侵蚀、碳化、干湿循环或冻融循环共同作用于混凝土构件的真实工况，解决了由于长期暴露试验中夹具拉杆或杠杆因为材料的松弛或蠕变导致的试验精度的损失问题，从而使实验室测得的数据更具有工程参考价值。
977
0
一种能自清洗、催化剂活性再生的气体报警器过滤器属于安全防护领域，颇适合催化燃烧式、半导体式、电化学式气体传感器使用。具有中心圆孔和多孔聚四氟乙烯膜的多孔不锈钢上盖、具有中央通孔的多孔型远红外—金属硫酸盐催化——电致伸缩陶瓷—金属氧化物过滤部件是其核心部件。而过滤部件内部的多孔远红外—金属硫酸盐催化陶瓷球和多孔电致伸缩陶瓷-—金属氧化物球又是本实用新型的基础和关键。该过滤器不仅能够斥水滴、滤除粉尘，高效率地抵挡、抑制、吸收和过滤硫化氢等干扰气体，而且还能够高效、长寿命地工作。其过滤能力可以不受湿度的影响，并且对被测气体的吸收率甚小。
935
0

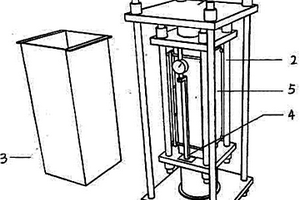

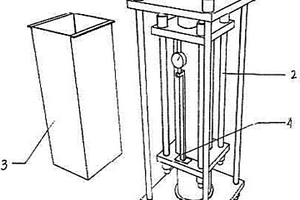

本实用新型的目的在于提供受压混凝土耐久性试验加载装置，包括压力机、夹具、传感器组件、试件盒，混凝土试件和传感器组件安装在夹具里，夹具安装在压力机里，试件盒套在压力机外面。本实用新型结构简单、操作方便，可以模拟实际工程中应力、化学侵蚀、干湿循环或冻融循环等因素共同作用下混凝土结构构件的真实工况，从而使实验室测得的数据更具有工程参考价值。
696
0

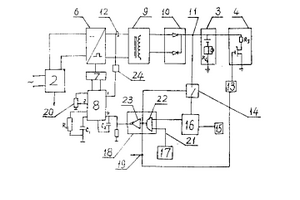

本实用新型提供了一种由专用和通用集成芯片参与控制的对蓄电池无欧姆效应的电化学电动势采样跟踪调节的高速率充电机,它由蓄电池电压闭环采样测控系统、可调脉宽的高频脉冲恒定直流充电回路、可控去极化放电回路及蓄电池充电工作组件构成,具有控制可靠、结构简单、操作方便的特点,能实现高速充电,充足电,而又不过量充电,从根本上防止水分解及温升,从而大大提高蓄电池充电循环次数和寿命。适用于各种结构及各种功率的蓄电池。
906
0

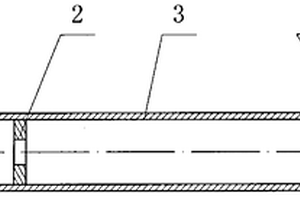

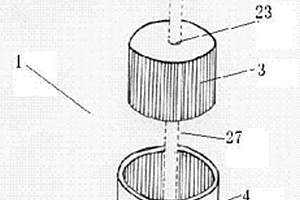

搅拌用温度计保护套管,玻璃棒是进行对溶液、悬浮液、乳浊液搅拌的工具,不能指示温度,用温度计进行搅拌,其水银球又易碰碎,违反操作规程。搅拌用温度计保护套管,其组成包括:套管头(1),所述的套管头通过螺纹连接套管体(3),所述的套管体通过螺纹连接套管帽(4),所述的套管体内部置有密封圈(2)。本产品用于放置化学实验中进行搅拌同时监测温度变化的温度计。
1060
0
本实用新型的目的在于提供荷载与多因数耦合作用下混凝土试验加载装置，包括压力机、夹具、传感器组件、试件盒，混凝土试件和传感器组件安装在夹具里，夹具安装在压力机里，试件盒套在压力机外面。本实用新型结构简单、操作方便，可以模拟实际工程中应力、化学侵蚀、干湿循环或冻融循环共同作用于混凝土构件的真实工况，从而使实验室测得的数据更具有工程参考价值。
948
0

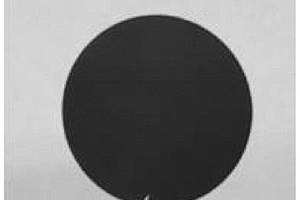

一种木材表面透明耐候性涂层的制备方法。本发明所要解决的技术问题是，在不破坏木材表面天然美学纹理的前提下，在木材表面构建一层透明疏水的紫外吸收涂层，提供一种木材表面耐候性涂层的制备方法。首先利用热聚合法合成类石墨相氮化碳，并对其氧化剥离法处理得到氮化碳纳米片(CNNs)；配置一定质量比的纤维素纳米纤维(CNF)与CNNs的复合溶液，将其喷涂于木材试件表面；最后利用化学气相沉积法对试件表面进行疏水化处理，得到得到表面覆有CNF/CNNs耐候性涂层的功能型木材。本产品经15天耐候性测试，整体色差小于10％，远远小于未处理材的32％，木材表面水接触角由49度提高到135度。本产品具有简单、易得、无毒、成本低廉等优点，具有工业化生产前景，有利于提高木材的产品附加值，同时延长木制品使用寿命，实现木质资源材料的高效利用。
897
0

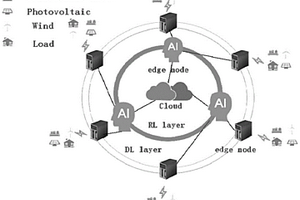

基于边缘智能的能源互联网新能源消纳能力评估方法，本发明涉及能源互联网新能源消纳能力评估方法。本发明的目的是为了解决在现有IoE中，无法实现最大化消纳新能源的问题。基于边缘智能的能源互联网新能源消纳能力评估方法具体过程为：步骤一、测量终端通过无线信道收集来自发电单元和负荷单元的数据集；步骤二、基于GRU算法的深度学习层对步骤一获得的数据集进行处理，得到处理后的数据集；步骤三、基于PPO算法的强化学习层对步骤二获得的处理后的数据集进行新能源消纳处理，得到新能源消纳最大化策略。本发明用于新能源消纳领域。
662
0

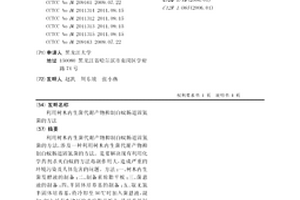

利用树木内生菌代谢产物抑制白蚁肠道固氮菌的方法，涉及一种利用树木内生菌代谢产物抑制白蚁肠道固氮菌的方法。是要解决现有利用化学药剂杀灭白蚁的方法毒副作用大，造成严重的环境污染及人体危害的问题。方法：一、树木内生菌发酵液的制备；二、制备素琼脂平板；三、菌悬液的制备；四、半固体培养基的制备；五、取无氮半固体培养基，待冷却至50℃时加入菌悬液，混匀，倒入插有牛津杯的素琼脂平板上，待培养基凝固后拔出牛津杯，用移液枪向小孔中加入树木内生菌发酵液，在4℃冰箱中放置过夜，然后在30℃培养箱中培养16h，观察并用游标卡尺测定抑菌圈直径，即完成。本发明方法中树木内生菌代谢产物对白蚁肠道固氮菌有较好的抑制作用。
948
0
本发明提供的是一种在镁合金表面构筑羟基磷灰石超疏水膜层的方法。将镁合金置于摩尔浓度分别为0.05-0.1M、0.05-0.1M、0.05-0.1M，pH＝5.5-9.0的乙二胺四乙酸二钠、硝酸钙及磷酸二氢钾的混合溶液中，在353-453K反应4～12h，得到表面分等级结构羟基磷灰石膜层镁合金；将所述表面分等级结构羟基磷灰石膜层镁合金在313-373K下干燥40-120min，冷却后浸于0.01-0.1mol/L的癸基膦酸乙醇溶液中，室温条件下浸泡8-24h，然后在313-373K条件下干燥固化1-12h。通过电化学测试对比未经处理的镁合金和所制备的超疏水涂层覆盖的镁合金在腐蚀性介质中的抗腐蚀性能，证明所制备超疏水膜层可以将腐蚀电流密度降低近4个数量级。
857
0

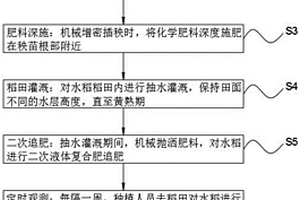

本发明公开了一种寒地水稻减排丰产增效栽培方法，涉及作物种植技术领域。本发明所述方法包括选取合适稻种、播种旋耕打浆、机械化增密插秧、化学肥料减量深施、稻田节水灌溉、液体复合肥二次追施、定时连续监测和病虫害综合防治。本发明结构科学合理，使用安全方便，所述方法实现了水稻栽培的减排丰产增效，相比于对比例，甲烷排放量降低9.9％～10.6％，氧化亚氮排放量降低0.5％～6.3％，综合温室效应降低8.2％～9.8％；产量增加2.9％～4.8％，氮肥偏生产力提高16.4％～21.1％。
743
0

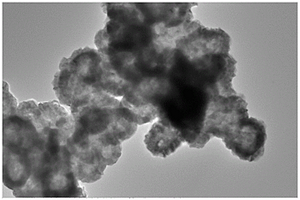

一种核壳型粉体超黑材料及其制备方法。属于超黑材料技术领域。本发明解决了传统超黑粉体材料存在的粉体易团聚及可控性差的技术问题。产品通过原子层沉积技术在炭黑粉体表面沉积超薄氧化物膜层，得到核壳型粉体超黑材料。炭黑作为基体材料，其较高的太阳光吸收率、优异的着色能力及良好的空间稳定性，可有效消除空间极端环境产生的杂散光；经原子层沉积的氧化物膜层与炭黑表面形成稳定化学键合可提高碳纳米材料的分散性及消光性能。本发明所获得的高保形、均匀的核壳结构超黑材料分散性好且光吸收性能优异，在天文摄影、军事侦察、空间观测、光热转换等领域具有广泛的应用前景。
1032
0

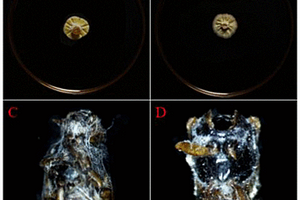

本发明属于生物防治领域，提供了一种昆虫病原真菌及其筛选方法与应用。本发明为了解决化学农药防治害虫存在的药剂残留、选择性差、持效期短等问题，分离得到两种真菌，经过鉴定，证实这两种真菌同为昆虫病原真菌绿僵菌的新种，并分别测定了这两种真菌的生物学特性及抗虫活性，经实验证明，本发明中所述的昆虫病原真菌具有良好的抗虫活性且侵染范围广泛，属于非寄主专化型绿僵菌，可用作生防菌株。本发明不但为害虫的生物防治提供了备选菌株，而且解决了现有昆虫病原真菌绿僵菌因产孢量受温度升高影响较大而影响防治效果等问题。
876
0

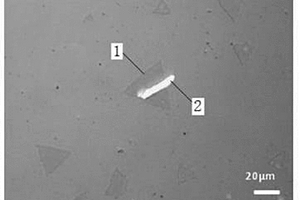

本发明公开了GaSe/MoS2异质结的制备方法，属于光电器件的技术领域。本发明要解决现有制备GaSe/MoS2异质结存在MoS2纳米片形状不规则而且层数不可控、难以精确控制的技术问题。本发明采用化学气相沉积法得到单层MoS2，然后采用PDMS作为转移的媒介利用转移平台将机械剥离的GaSe与MoS2结合获得GaSe/MoS2异质结。本发明制备的GaSe/MoS2异质结是具有很好的光电性能，是许多光电器件的核心组件，比如紫外光电探测器等。
735
0

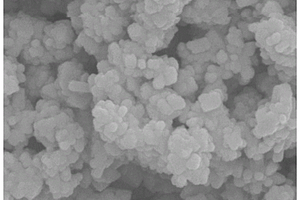

本发明公开了一种电沉积法制备硒化钴的超级电容器材料的方法，包括以下步骤：步骤A、制备氧化石墨烯泡沫镍电极；步骤B、配置前驱体溶液；步骤C、用电化学沉积法将硒化钴纳米材料沉积到氧化石墨烯泡沫镍电极表面；步骤D、反应完成后，将产物分别用去离子水、乙醇冲洗后干燥，即得硒化钴的超级电容器材料。该方法得到的硒化钴纳米材料用作超级电容器的电极材料时，在比电容、充放电循环性能有较大的提升，在恒电流密度为1A/g条件下测试，其比电容能够达到1750F/g以上；且其充放电循环性能好，在电流密度为20A/g下，经过5000次的充放电循环，仍能保持87％以上的比电容值。
1028
0
一种用于抑制锂枝晶的具有氧缺陷的氧化物涂层及其制备方法，它属于锂金属负极领域。本发明要解决的技术问题为如何抑制锂枝晶的生长。本发明将氧化物颗粒在还原气氛中高温烧结，烧结后的氧化物颗粒与粘结剂混合均匀后，得到浆料，使用刮刀法，将步骤2得到的浆料涂于锂金属、铜集流体或者隔膜表面，烘干后得到用于抑制锂枝晶的具有氧缺陷的氧化物涂层。本发明电化学测试证明该具有缺陷的氧化物薄膜能够明显缓解电解液与锂金属之间的界面反应，抑制锂金属表面的锂枝晶生长，能够明显提升锂金属负极的循环稳定性和安全性能。本发明制备方法简单、可控性高，对锂金属负极的产业化应用具有重要的意义。
874
0
一种镍掺杂硒化钴电催化析氢催化剂及其制备方法，它涉及电催化析氢催化剂及其制备方法。它是要解决现有的掺杂硒化钴电催化析氢催化剂的制备步骤复杂、成本高、安全性差的技术问题。本催化剂的化学通式为CoxNiySe2，x＝0.6～0.8，y＝0.1～0.35。制法：将硒粉溶于氢氧化钾溶液中，然加入Co(NO3)2·6H2O、Ni(NO3)2·6H2O、EDTA‑2Na和超纯水，搅拌均匀后，得到混合液；然后转移至反应釜中水热反应，再经清洗、干燥，得到催化剂；该催化剂的过电位达到170～195mV VS RHE，连续循环伏安测试1000圈后，极化曲线与初始曲线几乎重合，稳定性高，可用于电催化析氢反应中。
1059
0
利用氧化硫硫杆菌处理盐碱土壤的方法,它涉及一种利用微生物处理盐碱土壤的方法。它解决现有物理、水利、化学等改良盐碱土壤方法的资源消耗过多,对植物产生毒害,不能根治土壤或达不到长期改良效果,污染周围环境的问题。方法:一、制备氧化硫硫杆菌菌液;二、用载体吸附菌液;三、制备固体菌剂;四、向固体菌剂中加入含单质硫物质;五、将固体菌剂与含单质硫物质施入盐碱土壤,测定盐碱土壤pH值。该方法资源消耗小,对植物无毒害,能有效降低土壤pH值。该方法可以单独作为一种盐碱土壤的治理方法,也可以作为其他治理方法的一种补充与配套措施,应用于盐碱地的治理与改良。
622
0

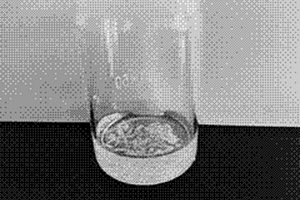

一种高电导率的纸质锂离子电池固态电解质的制备方法，它涉及一种锂离子电池中聚合物电解质隔膜的制备方法。本发明要解决传统电解质的电导率低，降解难，成本较高等问题。本发明的方法如下：将0.7g软纸剪碎，放置于干燥的称量瓶中，随后加入10ml冰乙酸，静置24小时后加入1.7g聚乙二醇，置于磁力搅拌器上搅拌4小时，而后，向混合物中加入0.48gLiOH，搅拌2小时，而后将搅拌好的聚合物电解质浇筑于干净的玻璃板上，将玻璃板放入鼓风干燥箱中，于60℃下烘干5小时，而后，取出玻璃板，将其放入真空干燥箱中，于120℃下烘干2小时。取下烘干后的薄膜，使用电化学工作站，进行电导率的测试，通过计算，电解质薄膜的电导率可达2.28×10‑3S/cm。本发明应用于锂电池领域。
674
0

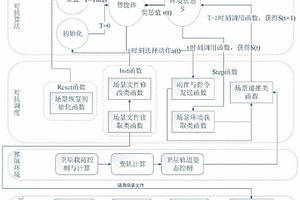

本发明提出了一种航天器人工智能模型训练方法与系统，基于现有自主研发的航天器仿真平台SpaceSim平台，开发了一款通用化的航天器攻防对抗、博弈的智能技术研发和应用的平台SpaceSimGYM；在对抗时间固定的近地圆轨道上，进行红方可见光侦察卫星观测设置；同时设置红方可见光侦察卫星动作；设计奖励回报函数以鼓励智能体完成轨道目标拦截，实时状态更新并设置终止条件：本发明本发明支持模拟多个智能体之间的对抗与合作过程，且能够支持多类型任务，实现了在连续推力下基于强化学习的与空间非合作目标的最优拦截策略，在支持使用可视化平台构建航天器对抗场景的同时，做到了场景的便捷性。
913
0

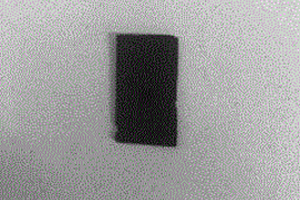

一种泡沫镍负载的多酸衍生锰钼硫化物的制备及其应用，本发明涉及一种泡沫镍负载的锰钼硫化物的制备及其应用。本发明目的是解决现有电催化剂的析氢过电位较大、制备成本昂贵的问题。所采用的方法：以Waugh型多酸锰钼九，硫脲和泡沫镍为原料，采用一步水热合成法，制备的泡沫镍负载的多酸衍生锰钼硫化物可适用于碱性电解液中的电催化析氢反应，经过电化学测试后发现其具有高催化活性、较低的析氢过电位和良好的稳定性。
671
0

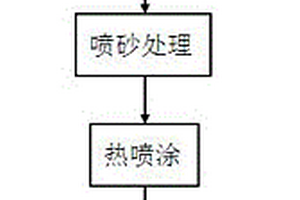

双节履带车辆防腐喷涂工艺方法，涉及双节履带车生产领域，具体涉及双节履带车辆防腐喷涂的工艺方法。操作步骤：(一)对工件进行化学清洗，除去表面灰尘、油渍及其他污物；(二)清洗结束后，采用氧气、乙炔火焰对工件表面进行烘干处理；(三)表面喷砂处理，用以除去表面锈迹、氧化皮，提高表面附着力；(四)使用热喷涂设备，对表面喷锌、铝、锌铝合金等防腐材料；热喷涂要求表面均匀，喷涂三遍，测厚量厚度；(五)喷涂结束后，表面涂刷封闭剂，以密封孔隙。它解决了现有技术双节履带车辆用各种防腐涂料对车辆整体进行喷涂，存在漆膜容易脱落，无法长效防腐，以及工艺要求较高，且零部件成本也较高的问题。
本发明公开了一种氧缺陷二氧化钛/TpPa‑1‑COF异质结光催化剂的制备方法。选择化学性质稳定、催化活性高、价格低廉及无毒无污染的金二氧化钛，用硼氢化钠处理后，采用一锅法构建了基于COFs的异质结体系，实现其光生电子‑空穴对的有效分离和光催化还原性能的提高，进而提高光催化分解水制氢效率，测试结果表明，按本发明方法制备的TiO2(OVs)/TpPa‑1‑COF的制氢产率可达到11.86mmol·g‑1·h‑1，为单独TpPa‑1‑COF的6倍左右。
893
0
本发明公开了一种贯流式水轮机防腐蚀模型试验方法，可以根据真机大小合理计算水介质的电导率以配置溶液，通过对起到辅助阳极作用的电极的合理分布和电流调节，选择合理部位测试电位分布，可以起到优化电极数量需求和电位分布，指导真机电化学保护方案设计的作用。同时，该发明还可以通过模型试验，对贯流式水轮机模型中的潜在均匀腐蚀、点腐蚀、缝隙腐蚀、电偶腐蚀等问题进行评估和预判，为真实机组设计制造提供参考依据。
1038
0

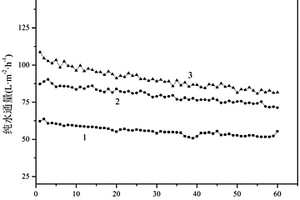

一种纳米BN改性超滤膜的制备方法，它涉及一种改性超滤膜的方法。本发明的目的是要解决现有无机纳米粒子改性超滤膜的方法存在纳米粒子容易发生团聚，所制备的超滤膜亲水效果差，纳米颗粒易堵塞膜孔降低了水通量，耐久性差和化学改性工艺复杂的问题。制备方法：一、制备铸膜液；二、浇铸、成膜；三、清洗，得到纳米BN改性超滤膜。本发明制备的纳米BN改性超滤膜的纯水通量为60L/m2·h～100L/m2·h，污染测试时的通量为50L/m2·h～80L/m2·h，清洗后通量恢复率86％～94％，水接触角为60°～75°，拉伸强度1.3MPa～1.9MPa。本发明可获得一种纳米BN改性超滤膜。
909
0
本发明公开了一种在镍纳米针锥阵列上制备锗负极材料的方法。本发明的制备方法如下：首先在镍基体上利用水溶液电沉积的方法制备一定高度的镍纳米针锥阵列，然后在厌氧厌水的环境中，利用离子液体电沉积的方法制备锗负极材料，喷碳处理后组装电池，测试其电化学性能。本发明在镍纳米针锥阵列上利用离子液体电沉积的方法，制备高比容量、长循环寿命和高库伦效率的锗负极材料，离子液体电沉积过程中，电流密度较小，制备的的锗膜均匀；而且制备的材料为纳米级的粒子，减少了材料循环过程中的粉化，制备的负极材料与基体（镍纳米针锥阵列）基础面积大，结合力好，制备方法工艺简单，操作方便。
中冶有色为您提供最新的黑龙江哈尔滨有色金属化学分析技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年07月05日 ~ 07日
2024年07月12日 ~ 14日
2024年07月26日 ~ 28日
2024年08月01日 ~ 03日
2024年08月30日 ~ 09月01日
