CJFW芯式自动反冲洗过滤器

CJFW芯式自动反冲洗过滤器

255
规格/型号：CJFW
品牌：暂无
应用领域：湿法冶金设备
产地：上海 - 上海
厂家/供应商：上海赐杰环保科技有限公司
咨询电话:：暂无（请说明信息源自“中冶有色技术网”）
更新时间：2024-05-21
级别：待认证

CJFW芯式自动反冲洗过滤器说明介绍



CJFW芯式反冲洗过滤器，是赐杰公司自主研发设计的新一代自清洗过滤系统，采用单筒体、多滤芯设计，具有超高流量流体过滤能力，同时特别适合各种有规范设计要求的应用，所有滤芯环形布置在一个大的滤筒内，在过滤器中部有一个旋转清洗臂。当滤芯需要清洗时旋转清洗臂旋转至滤芯下面，打开排污阀产生压降，一部分滤液反方向流过滤芯将杂质冲至排污口。其他滤芯管正常过滤，不会受到任何影响，是能否在线连续运行，自动反冲洗的过滤设备。

CJFW芯式自动反冲洗过滤器具有区别于普通网式自清洗过滤器的突出优势，采用极其坚固耐用的V-SLOT缝隙型滤元，表面缝隙宽度均一，单机超大过滤面积，可低表面流速精细过滤，单机超大流量可达10000m3/h，极高可靠性,可胜任较恶劣水质，如含油泥状杂质、软性粘性杂质，较高杂质含量，少量毛发及纤维类杂质。

CJFW芯式反冲洗过滤器过滤精度30-2000微米，进出口尺寸2"-24"，滤网有楔形网、金属网可满足很多行业的应用。

过滤元件


CJFW芯式反冲洗过滤器技术参数：

规 格

CJFW300

CJFW400

CJFW500

CJFW600

CJFW700

CJFW800

CJFW900

CJFW1000

CJFW1100

CJFW1200

标准流量

（m3/h）

54

132

191

336

524

758

1035

1352

1716

1900

可选精度

(um)

50-2000

**工作温度（℃）

200

工作压力

（Mpa）

0.4-1.0

进出口尺寸

（DN）

80

125

150

200

250

300

350

400

450

500

排污口尺寸

（DN）

40

50

50

65

80

80

80

100

100

100

马达

功率370W，三相，380V

功率550W，三相，380V

适用粘度

（cps）

＜100

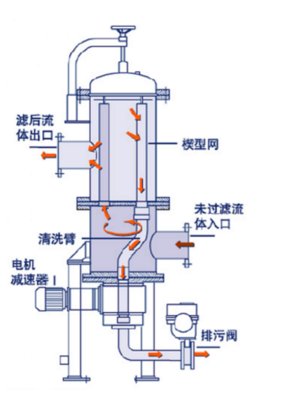

CJFW芯式反冲洗过滤器的工作原理：

液体从入口进入过滤器底部腔室，液体分流进入每个过滤单位滤芯的内部，流出滤芯管，再从过滤器的出口流出，杂质被每个滤芯管拦截在内壁，随着时间的推移滤芯管内壁的杂质越来越多，进出口的压差增大，达到一定值后，压差变送器给控制系统发送信号，开启反冲洗程序，电机驱动内部上下反冲管交替对准一组滤芯管上下端后，打开反冲洗阀门，由于压差的作用，过滤干净的液体一部分进行反冲洗被清洗摇臂对接的滤芯管，将内壁的杂质发冲洗下来从排污阀排出去，重复以上动作，直到每个滤芯管清洗完毕，关闭排污阀，清洗摇臂复位，继续过滤运行。


典型适用行业及流体

适用行业：水处理、钢铁、造纸、采矿、石油化工、机械加工、市政、农业灌溉等

适用液体类型：地下水、海水、湖水、水库水、池塘水、循环冷却水、冷冻水、高低压喷淋水、水针水、热交换水、密封水、轴承冷却水、油井注水、工艺循环水、机加工冷却剂、清洗剂、清洗水等

主要过滤作用：去除大颗粒，净化水质，保护关键设备

过滤类型：反冲洗式过滤，自动连续在线过滤

处理量大，可以根据工艺要随时增加列管的数量达到增加处理量，

在线连续过滤，全自动运行，终结繁重的滤元更换清洗工作

不产生一次性抛弃的过滤耗材，节约耗材成本及环保处理成本

过滤压损极小，流量稳定，节省管路能耗，利于工艺连续稳定

反冲洗方式可以采用内部反冲洗和外部反冲洗，同时是每个列管单独冲洗，不影响连续运行，

工作压力大，可以达到138巴，
