一、AC/DC机壳开关电源适用的EMC辅助器产品介绍
为满足机壳开关电源在电磁兼容恶劣环境应用的需求，金升阳针对AC/DC机壳开关电源LM/LMF系列产品类别开发了多款配套应用的EMC辅助器FC-LxxWx系列产品，改善主功率机壳开关电源电路中EMC问题。
二、产品优势
①高浪涌抑制能力
在电源应用前级，由于供电线路波动带来的浪涌对后级设备产生影响，常规线路中的浪涌干扰为差模±2kV/共模±4kV；但在复杂环境下，往往会带来更高的浪涌干扰，FC-LxxWx系列产品浪涌抑制能力可达差模±4kV，对共模±6kV，可有效提升电源方案的浪涌等级。

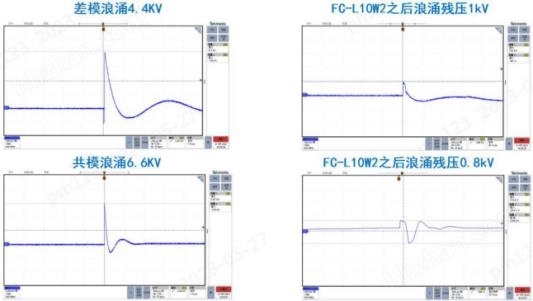

FC-L10W2高浪涌抑制能力图
②高EMI抑制能力

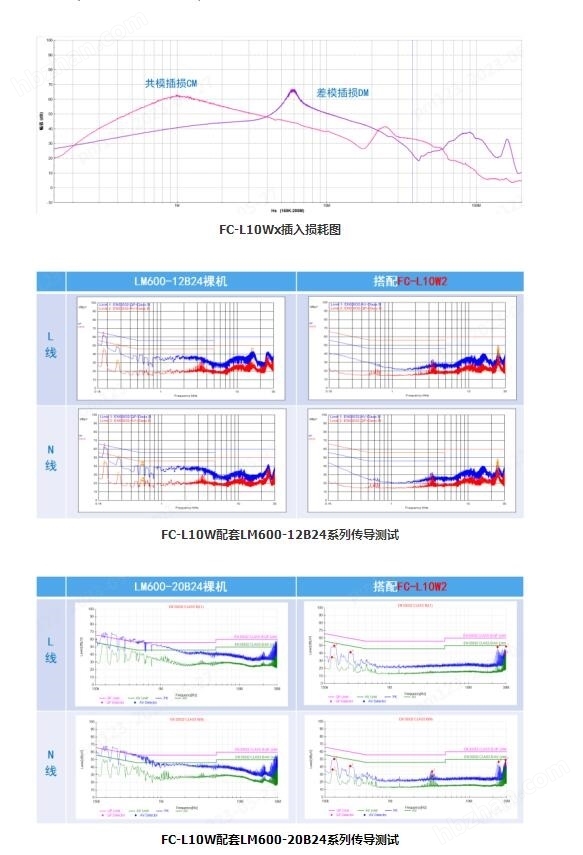

针对电源产品应用前级带来的共差模干扰问题，EMC辅助器FC-LxxWx系列产品基于二阶滤波方案，共差模抑制效果高达60dB，可有效抑制前级的干扰，提升LM系列电源产品传导等级（CLASS A→CLASS B）。
③行业安规标准认证，简化设计方案
FC-LxxWx系列在可靠性上均已通过CE认证（EN62368），设计过程中结合市场主流电源产品应用进行配套开发，可适配金升阳AC/DC机壳开关电源LM/LMF系列产品，满足IEC/EN61000-4系列/CISPR32标准中的EMC性能要求。
三、AC/DC机壳开关电源适用的EMC辅助器产品特点
● 超宽输入电压范围：0-305VAC / 0-430VDC
● 工作温度范围：-40℃ to +85℃
● 符合EMC标准：IEC/EN61000-4系列、CISPR32/EN55032.
● 高浪涌抑制能力4kV/6kV
● 插入损耗：CM/DM>60db
● 满足安规标准IEC62368
● 元器件国产化
四、产品应用
FC-LxxWx系列适配金升阳AC/DC机壳开关电源， 可广泛应用于工控、LED、路灯控制、电力、安防、通讯、智能家居等。

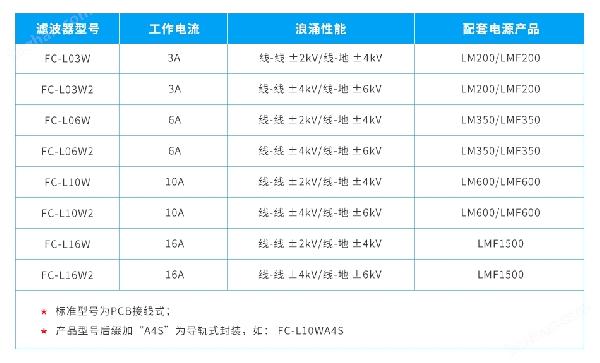

五、产品选型
