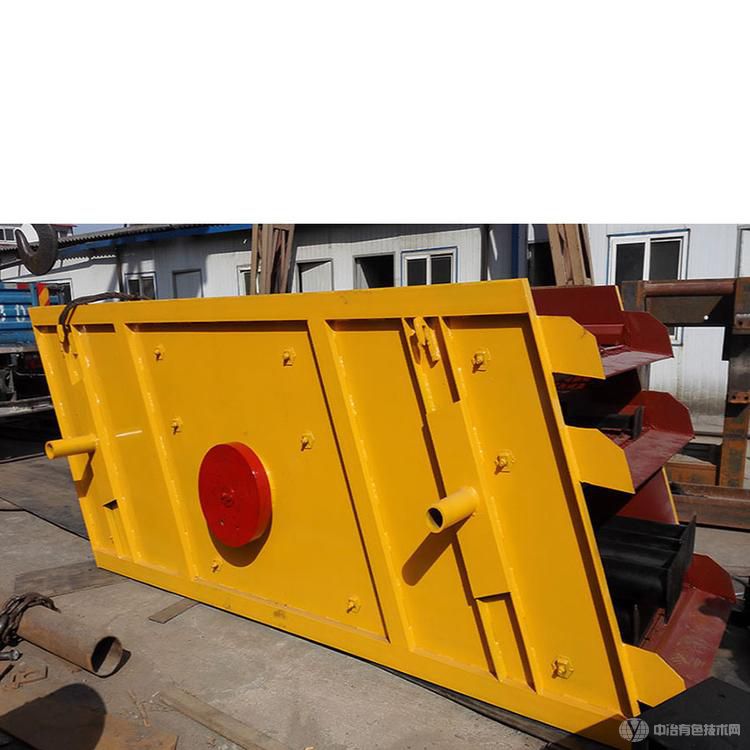

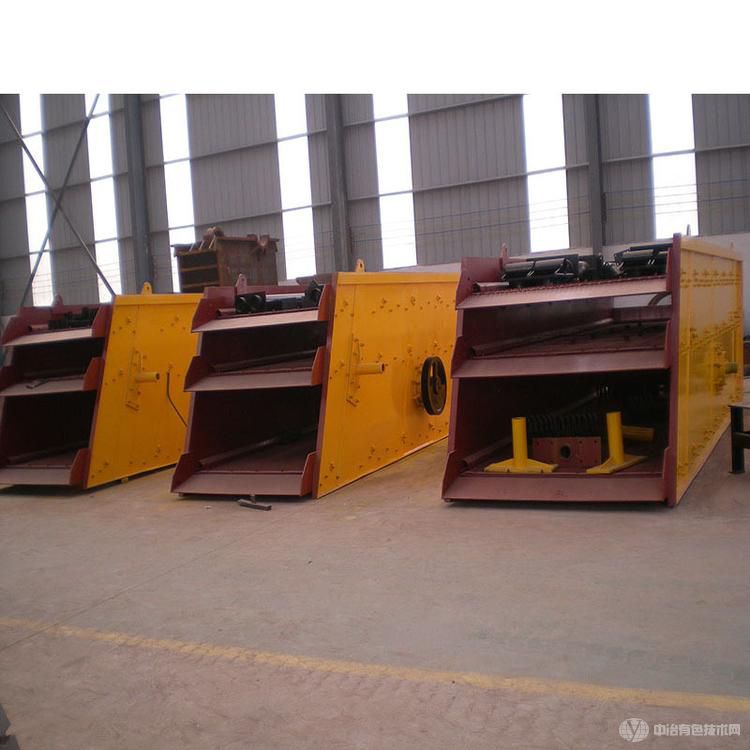

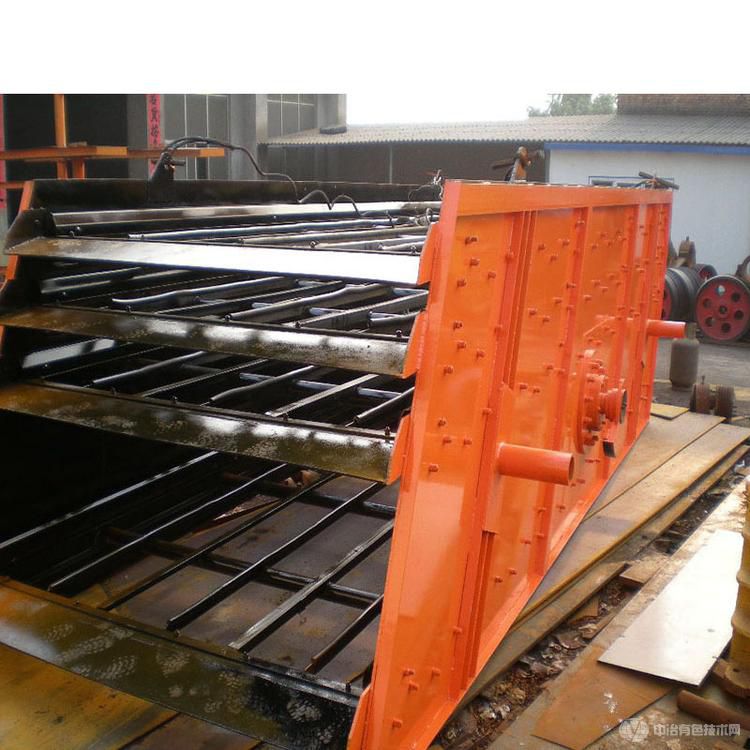

振动筛也叫圆振动筛，它是一种单层或者多层的新型筛分设备。振动筛具有结构合理、激振力强、筛分效率高、噪音小、维修方便等优点。主要用于矿山、建材、交通、能源、化工等行业的产品分组作业中。
工作原理：
振动筛主要由筛箱、激振器、支承装置及电机等组装成。电机经三角皮带带动激振器主轴回转，由于激振器上不平衡重物的离心惯性力作用，合筛箱获得振动。改变激振器偏心重，可获得不同振幅。
振动筛采用结构简单、制造维修容易挠性盘联轴器，克服了万向联轴器易损坏的缺陷； 振动器采用块偏心式结构，结构简单；可配套选择给料箱，给料箱的应用增加振动筛的有效筛分面积，同时延长进料端筛网使用寿命。传动部分增加了中间过渡轴承座，中间过渡轴承座的应用有效保护了电机，延长了电机使用寿命。电动机安装在筛框的左侧，也可安装在筛框的右侧。该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。
详细技术参数
| 型号 | 筛网层数 | 筛网面积(m2) | 筛孔尺寸(mm) | 进料尺寸(mm) | 处理能力(m3/h) | 振动功率(r/min) | 双振幅(mm) | 电机功率(kw) | 筛面倾角(度) | 筛面规格(mm) | 总重量(kg) | 外形尺寸(长×宽×高)(mm) |
| 2YK1225 | 2 | 6 | 4-50 | 400 | 8-60 | 800-970 | 8 | 5.5 | 20 | 1200×2500 | 3500 | 3040×1840×800 |
| 3YK1225 | 3 | 9 | 4-50 | 400 | 10-70 | 800-970 | 8 | 5.5 | 20 | 1200×2500 | 3850 | 3040×1840×1200 |
| 2YK1230 | 2 | 7.2 | 4-50 | 400 | 12-78 | 800-970 | 8 | 7.5 | 20 | 1200×3000 | 4200 | 3390×1900×800 |
| 3YK1230 | 3 | 10.8 | 4-50 | 400 | 13-80 | 800-970 | 8 | 7.5 | 20 | 1200×3000 | 4600 | 3537×1900×1200 |
| 2YK1237 | 2 | 8.88 | 4-50 | 400 | 15-86 | 800-970 | 8 | 7.5 | 20 | 1200×3700 | 4600 | 4090×1900×800 |
| 3YK1237 | 3 | 13.22 | 4-50 | 400 | 16-90 | 800-970 | 8 | 7.5 | 20 | 1200×3700 | 5200 | 4400×1950×1200 |
| 2YK1535 | 2 | 10.5 | 5-50 | 400 | 20-125 | 800-970 | 8 | 11 | 20 | 1500×3500 | 5890 | 4552×2250×900 |
| 3YK1535 | 3 | 15.75 | 5-50 | 400 | 21-125 | 800-970 | 8 | 11 | 20 | 1500×3500 | 6700 | 4552×2250×1600 |
| 2YK1545 | 2 | 13.5 | 5-50 | 400 | 22-150 | 800-970 | 8 | 15 | 20 | 1500×4500 | 6330 | 5400×2250×1600 |
| 3YK1545 | 3 | 20.25 | 5-50 | 400 | 22-150 | 800-970 | 8 | 15 | 20 | 1500×4500 | 6800 | 5400×2250×1700 |
| 2YK1548 | 2 | 14.4 | 5-50 | 400 | 22.5-162 | 800-970 | 8 | 15 | 20 | 1500×4800 | 6980 | 5300×2200×860 |
| 3YK1548 | 3 | 21.6 | 5-50 | 400 | 22.5-162 | 800-970 | 8 | 15 | 20 | 1500×4800 | 7600 | 5752×2200×1600 |
| 2YK1848 | 2 | 17.28 | 5-80 | 400 | 25-206 | 750 | 11 | 15 | 20 | 1800×4800 | 9080 | 6140×2470×1380 |
| 3YK1848 | 3 | 25.92 | 5-80 | 400 | 32-276 | 800-970 | 8 | 18.5 | 20 | 1800×4800 | 9600 | 6140×2710×1780 |
| 2YK1854 | 2 | 19.44 | 5-80 | 400 | 32-312 | 800-970 | 8 | 18.5 | 20 | 1800×5400 | 10150 | 6500×2600×1300 |
| 3YK1854 | 3 | 29.16 | 5-80 | 400 | 32-312 | 800-970 | 8 | 22 | 20 | 1800×5400 | 10840 | 6960×2600×1630 |
| 2YK2160 | 2 | 25.2 | 5-100 | 400 | 50-475 | 970 | 8 | 30 | 20 | 2100×6000 | 11780 | 7300×2950×2000 |
| 3YK2160 | 3 | 37.8 | 5-100 | 400 | 50-475 | 970 | 8 | 30 | 20 | 2100×6000 | 12800 | 7300×2950×2000 |
| 2YK2460 | 2 | 28.8 | 5-100 | 400 | 65-550 | 970 | 8 | 37 | 20 | 2400×6000 | 15600 | 7450×3230×1500 |
| 3YK2460 | 3 | 43.2 | 5-100 | 400 | 70-620 | 970 | 8 | 37 | 20 | 2400×6000 | 17600 | 7450×3230×1910 |
| 本公司保留对厂品和技术改进而不事先通知的权力！ |
