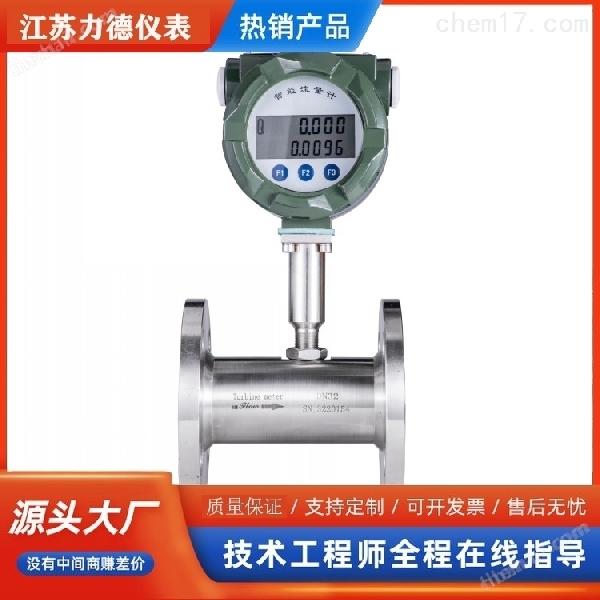

涡轮流量计

163

规格/型号：LD-LWGY

品牌：暂无

应用领域：废水处理设备

产地：江苏 - 淮安

厂家/供应商：江苏力德仪表有限公司

咨询电话:：19352366505（请说明信息源自“中冶有色技术网”）

更新时间：2024-03-06

级别：待认证

涡轮流量计说明介绍

一，LD-LWGY型涡轮流量计概述

是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。它具有结构简单，计量精度高，使用寿命长，操作简单，容易检修等特点。该产品广泛用于冶金、化工、石油、城建、环保、食品等领域，高精度测量水、自来水、柴油、汽油和轻质成品油等液体的流量。配备有卫生接头的可以应用于制药行业。结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。一体化表头可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。

二、LD-LWGY涡轮流量计工作原理传感器内的涡轮在流体作用下产生旋转使信号检测器的磁场产生变化，因此在信号检测器的线圈中，感应出交变电压，在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比，即与流体的流量（流速）成正比。三、设计特点采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在少量泥沙与污物的介质中工作。传感器采用不锈钢结构，（叶轮采用2Cr13或者双相钢轮）防腐蚀性能好，输出信号强，磁稳定性好，可在0-120℃介质正常工作。流量计本身具有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，安装使用相当方便。

四、技术性能对于粘度较高的液压油，机油，小口径规格可以采用实流标定。

仪表口径（mm）	正常流量范围（m3/h）	扩展流量范围（m3/h）	常规耐受压力（MPa）	特制耐压等级（MPa）（法兰连接方式）
DN 4	0.04～0.25	0.04～0.4	6.3	12、16、25
DN 6	0.1～0.6	0.06～0.6	6.3	12、16、25
DN 10	0.2～1.2	0.15～1.5	6.3	12、16、25
DN 15	0.6～6	0.4～8	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 20	0.8～8	0.45～9	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 25	1～10	0.5～10	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 32	1.5～15	0.8～15	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 40	2～20	1～20	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 50	4～40	2～40	2.5	4.0、6.3、12、16、25
DN 65	7～70	4～70	2.5	4.0、6.3、12、16、25
DN 80	10～100	5～100	2.5	4.0、6.3、12、16、25
DN 100	20～200	10～200	2.5	4.0、6.3、12、16、25
DN 125	25～250	13～250	1.6	2.5、4.0
DN 150	30～300	15～300	1.6	2.5、4.0
DN 200	80～800	40～800	1.6	2.5、4.0

五、型号和规格代号表

型号		规格代号		说明
LD-LWGY				涡轮流量仪表
	G			传感器
		Q		气体
		Y		液体
公称通径			-2	2mm（管螺纹G3/8″）
			-4	4mm（管螺纹G1/2″）
			-6	6mm（管螺纹G1/2″）
			-10	10mm（管螺纹G1/2″）
			-15	15mm（法兰型或者管螺纹连接G1″）
			-25 -32	25mm（法兰型或者管螺纹连接G11/4″） 32mm（法兰型或者管螺纹连接）
			-40	40mm（法兰型或者管螺纹连接）
			-50 -65	50mm（法兰型） 65mm（法兰型）
			-80	80mm（法兰型）
			-100 -125	100mm（法兰型） 125mm（法兰型）
			-150	150mm（法兰型）
			-200	200mm（法兰型或者插入式）
			-250	250mm（法兰型或者插入式）
			-300	300mm（法兰型或者插入式）
精度等级			A	精度1％
			B	精度0.5％
			C	精度0.2％
信号输出			M	一体化液晶显示并带4~20mA电流输出
			J	配套流量积算仪分体显示
			S	配套流量积算仪分体显示并输出4~20mA
			I	4~20mA电流输出
			T	一体化液晶显示（锂电池供电）
			P	脉冲输出
公称压力			C1	PN1.6MPa
			C2	PN2.5MPa
			C3	PN4.0MPa
			C4	PN6.3MPa
			C5	PN16MPa
			C6	PN25MPa
			C7	PN40MPa
防爆要求			/NE	不防爆
防爆要求			/EX	防爆等级dⅡBT4
温度要求			/NE	常温
温度要求			/HE	120℃≥高温≥150℃
其它要求			/□	在订货时注明

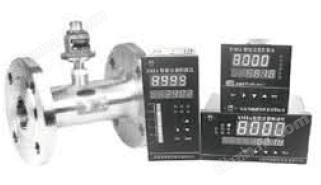

六、仪表类型A 现场显示型本智能流量计是采用先进单片微机技术设计的新型流量计显示仪表，与脉冲信号输出的流量传感器（如涡轮、旋涡）配套。可显示瞬时流量和累计总量。累计流量：八位数字，小数点后面3位有效数字。瞬时流量：六位数字，可显示出每升的变化。显示精度：±1个显示单位。信号输出：脉冲输出：1~3000Hz外供+12~+24VDC电源电流输出：4~20mA外供+24VDC电源（两线制）内置2节3V锂电池并联供电。当电压低于2.7V时出现欠压指示，隔爆型。小信号切除功能。

B 脉冲输出型工作电压：+12VDC或+24VDC两种（客户定货前必须选定一种供电电源）。信号传输距离：小于250米。输出信号：方波信号幅值：+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装：放大器和涡轮流量传感器连接为M16×1.5螺纹，涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器上，用手拧到感觉放大器到底后再把锁紧螺母带紧。接线：脉冲输出型放大器对外引线为三根，红线、白线和屏蔽。红线接正电源，白线为脉冲输出和其它显示仪或设备连接，屏蔽接地。

C 4～20mA输出型工作电压：外供电+24VDC（两线制）输出信号：4~20mA或1-5V、4mA对应涡轮流量传感器零流量，20mA对用涡轮流量传感器最大流量，流量范围见涡轮流量传感器铭牌。信号传输距离：小于250米。安装：涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器接头处（m16×1.5螺纹），用手拧到感觉放大器已经到底后把锁紧螺母带紧。接线：4~20mA输出型放大器对外引线为红线和白线。红线为电源线，白线为信号线。
