锅炉城市燃气气体涡轮流量计

459

规格/型号：暂无

品牌：海恩斯

应用领域：废水处理设备

产地：江苏 - 无锡

厂家/供应商：无锡海恩斯自动化仪表有限公司

咨询电话:：15161684545（请说明信息源自“中冶有色技术网”）

更新时间：2024-03-06

级别：待认证

锅炉城市燃气气体涡轮流量计说明介绍

一、概述

锅炉城市燃气气体涡轮流量计是新型速度式仪表。它具有精度高、重复性好、结构简单、耐高压、测量范围宽、体积小、重量轻、压力损失小、寿命长、操作简单、维修方便等优点，温压补偿型仪表可集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿。是石油、化工、电力、冶金、工业锅炉等工业、行业的燃气计量和城市然气、燃气调压站封闭管道中低粘度气体的体积流量和总量及燃气热计量的气体流量检测仪表。

二、工作原理

锅炉城市燃气气体涡轮流量计采用涡轮进行测量。它先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量，其输出信号为频率，易于数字化。感应线圈和磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。信号经放大器放大和整形，送到计数器或频率计，显示总的积算流量。同时将脉冲频率经过频率

技术参数

执行标准	气体涡轮流量计（GB/T8940-2003）

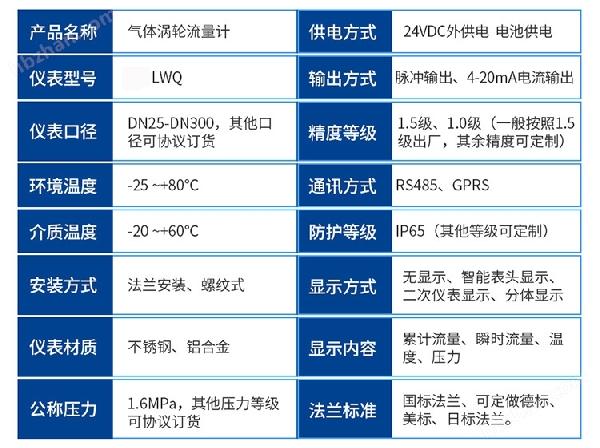

仪表口径及连接方式	20、25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接25、40、50可采用螺纹连接
精度等级	±1.5%R（±1%R需特制）*
量程比	1:10；1:20；1:30
仪表材质	表体：304不锈钢或铸铝叶轮：防腐ABS或铝合金转换器：铸铝
使用条件	介质温度：-20℃～+80℃环境温度：-30℃～+60℃相对湿度：5%～90%大气压力：86Kpa～106Kpa

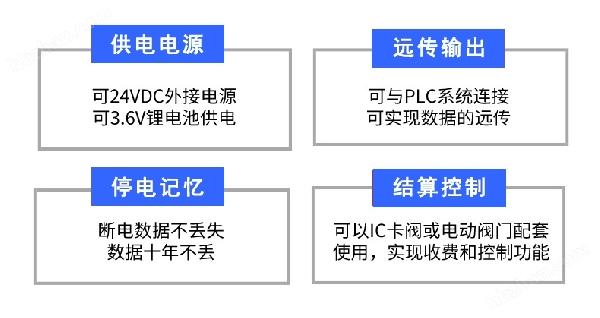

工作电源	A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等B.内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。当电压低于2.0时出现欠压指示
整机耗能	外电源：< 1W内电源:平均功耗≤1W,可连续使用三年以上。
信号输出功能	脉冲信号、4-20mA电流信号、控制信号
通讯输出功能	RS485通讯
实时记录功能	起停记录、日记录、定时间间隔记录
信号接线口	内螺纹M20×1.5或其他
防爆等级	ExdⅡBT6或ExiaⅡCT4
防护等级	IP65

三、特点

1、合金涡轮，具有更高的稳流和耐腐蚀作用;

2、进口专用轴承，使用寿命长;

3、计量室与通气室隔绝，保证了仪表的安全性;

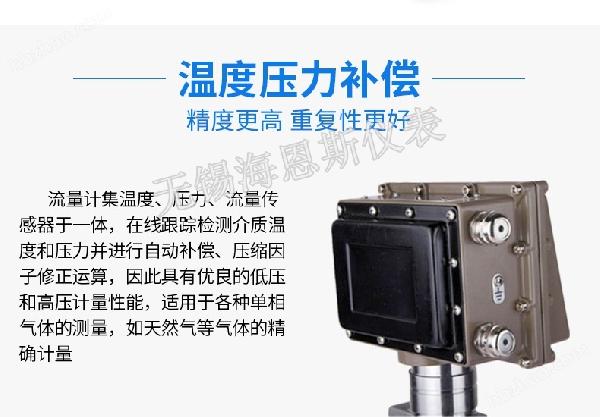

4、可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pb=101.325KPa,Tb=293.15K）的气体体积累积量;可实时查询温度压力数值;

6、智能化仪表系数多点非线性修正;

7、内置式压力、温度传感器，安全性能高、结构紧凑、外形美观;

8、仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6，防护等级为IP65;

9、系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上;

10、仪表系数、累计流量值掉电十年不丢;

主要用途

气体涡轮流量计广泛用于石油、化工、冶金、航空、科研等部门及工业领域中多种气体，如然气、城市燃气、空气、氮气等气体的测量。仪表准确度高、重复性好，适用于贸易计量及工业过程检测。智能型流量计集温度、压力于一体，在线跟踪检测介质温度和压力并进行自动补偿、压缩因子修正运算，具有优良的低压和高压计量性能，适用于然气等气体的计量。

1.壳体：本身带有法兰，并有一定形状的流体通道，根据不同的工作压力，壳体材料可采用铸铝合金、碳钢或不锈钢。

2.整流器：强迫流体加速，消除任何可能存在的气流扰动，即使在非理想的安装环境下，也能够保证高精度。

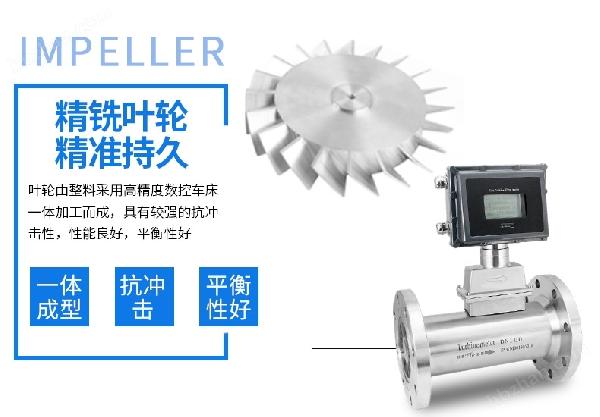

3.叶轮：用铝合金制成，具有一定角度的螺旋叶片，它固定在壳体中间部位，克服摩擦力矩和流体阻力矩旋转。

4.智能流量积算仪：温度、压力检测模拟通道、流量检测数字通道以及微处理单元、液晶驱动电路和其它辅助电路组成，并配有外输信号接口。

5.压力传感器：以压阻式扩散硅桥路为敏感元件，其桥臂电阻在外界压力作用下会发生预期变化，因此在一定激励电流作用下，其两个输出端的电位差与外界压力成正比。

6.流量传感器：安装在靠近叶轮后端，可检测出从同轴转动的信号轮上发出的频率信号。

7.温度传感器：以Pt100/pt1000铂电阻为温度敏感元件，在一定温度范围内，其电阻值与温度成对应关系。
