XS2600轮式洗砂机/水轮洗砂机

747

规格/型号：XS2600

品牌：捷登

应用领域：选矿设备

产地：江西 - 赣州

厂家/供应商：江西省捷登矿山机械有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-07-21

级别：待认证

XS2600轮式洗砂机/水轮洗砂机说明介绍

轮式洗砂机产品概况：

洗砂机（洗沙机）是配合制砂机使用的一种水洗式制砂的洗砂设备，轮斗式洗砂机（洗沙机）可以将制砂机制出的混合砂子洗去微量的石粉和杂质，从而提高砂子的质量。洗砂机（洗沙机）主要用于建筑工地、沙石厂、水电站混凝土大坝工地、邮电电杆厂需单位沙石及铸造用砂、玻璃厂石英沙及油井回填用砂的洗选、分级和脱水。

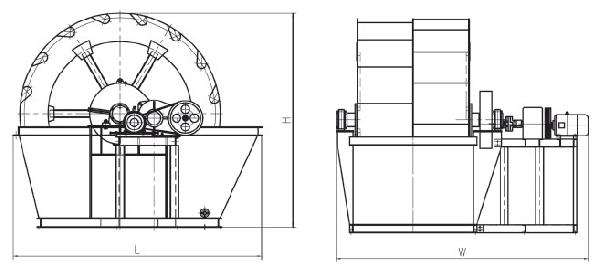

产品结构及原理：

XS2600轮式洗砂机/水轮洗砂机

工作原理

轮斗式洗砂机工作时，电机通过三角带、减速机、齿轮减速后带动叶轮缓慢转动，砂石有给料槽进入洗槽中，在叶轮的带动下翻滚，并互相研磨，除去覆盖砂石表面的杂质，同时破坏包覆砂粒的水汽层，以利于脱水；同时加水，形成强大水流，及时将杂质及比重小的异物带走，并从溢出口洗槽排出，完成清洗作用。干净的砂石由叶片带走，最后砂石从旋转的叶轮倒入出料槽，完成砂石的清洗作用。

性能特点

轮式洗砂机的特点：

1、轮斗式洗砂机结构简单，叶轮传动轴承装置与水和受水物料隔离大大避免了轴承因浸水、砂和污染物导致损坏的现象发生，大大降低事故率。

2、细砂和石粉流失极少，所洗建筑砂级配和细度模数达到标准要求。轮斗式洗砂机除筛网外几乎无易损件,.用寿命长，长期不用维修。

3、沙石洗选机维修便利、处理量大、功率消耗小、洗净度高。新奇的密封结构、全封锁油浴式传动装置、可调式溢流堰板，确保了该系列产品高效、耐用，清洗、脱水效果好，细粒产品保持不乱等特点。

产品描述

轮斗式洗砂机具有洗净高度，结构合理，产量大，洗砂过程中砂子流失少，尤其是其传动部分均与水、砂隔离，轮式洗砂机故障率大大低于常用洗砂机，是国内洗砂行业升级换代的最佳选择。

对于制砂生产线中，制砂机，洗砂机，振动筛，给料机，破碎机，是必不可少的制砂产品。

砂机采用先进技术，洗砂机结合国内砂石行业实际情况研制的高效洗砂设备，洗砂机具有洗净高度，结构合理，产量大，洗砂机洗砂过程中砂子流失少，尤其是其传动部分均与水、砂隔离故其故障率大大低于常用洗砂机，洗砂机是国内洗砂行业升级换代的最佳选择。

洗石机安全

洗石机安全，应注意：

1.洗石机在启动前先用手旋转转子，检查机器各部有无异常现象。

2.使用单位应根据现场具体情况，在三角皮带上安装防护设备后，才能运转。

3.洗石机运转时不可进行修理及清理工作，严禁开机检修。

4.不得加入超过规定尺寸之料石。

5.机器应按固定方向旋转，不得反向旋转。

6.在机器运转时，如发现有不正常的振动或响声时，应立即停止加料，待箱内物料排尽后，立即停止电机，停机检查，排除故障后，才能继续运转。遇紧情况先停止电机，在开机前必须清除腔内物料，空载启动。

7.洗石机工作场地不应堆放杂物，并必须有足够的光线的照明设备。

安装与维护

机器的维护保养是一项极其重要的经常性的工作，它应与极其的操作和检修等密切配合，应有专职人员进行值班检查．

洗矿机安装

1、该设备应安装在水平的混凝土基础上，用地脚螺栓固定。

2、安装时应注意主机体与水平的垂直。

3、安装后检查各部位螺栓有无松动及主机仓门是否紧固，如有请进行紧固。

4、按设备的动力配置电源线和控制开关。

5、检查完毕，进行空负荷试车，试车正常即可进行生产。

洗矿机维护

1、轴承担负机器的全部负荷，所以良好的润滑对轴承寿命有很大的关系，它直接影响到机器的使用寿命和运转率，因而要求注入的润滑油必须清洁，密封必须良好，本机器的主要注油处（1）转动轴承（2）轧辊轴承（3）所有齿轮（4）活动轴承、滑动平面.

2、新安装的轮箍容易发生松动必须经常进行检查．

3、注意机器各部位的工作是否正常．

4、注意检查易磨损件的磨损程度，随时注意更换被磨损的零件．

5、放活动装置的底架平面，应出去灰尘等物以免机器遇到不能破碎的物料时活动轴承不能在底架上移动，以致发生严重事故．

6、轴承油温升高，应立即停车检查原因加以消除。

7、转动齿轮在运转时若有冲击声应立即停车检查，并消除。

产品应用范围：

洗砂机广泛用于砂石场、矿山、建材、交通、化工、水利水电、混凝土搅拌站等行业中对物料的洗选。

产品规格及技术参数：

规格	XS2200	XS2600	XS2900	XS3500
轮斗直径 (mm)	2200	2600	2900	3500
转速 (r/min)	1-2	1-2	0.8-1.5	0.8-1.2
处理能力 (t/h)	15-30	20-50	50-100	120-200
电机功率 (kw)	4	5.5	7.5	11
总重量 (kg)	4300	5600	8100	9900
外形尺寸 (L×W×H) (mm)	3150×1910×2280	3520×2390×2690	3820×2640×3200	4420×2930×3800
